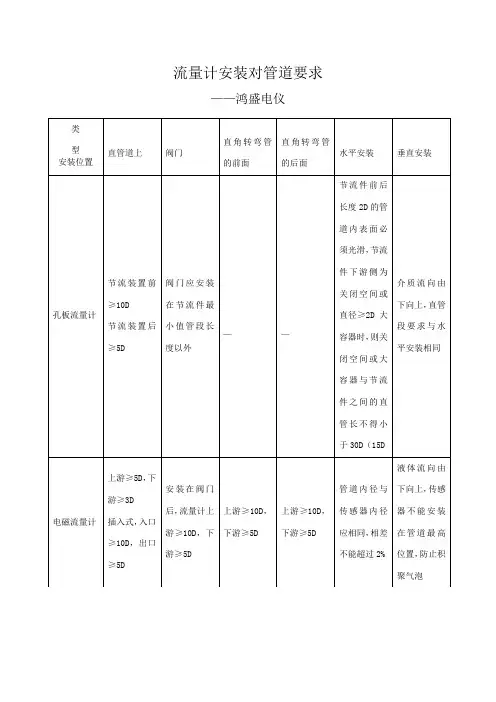

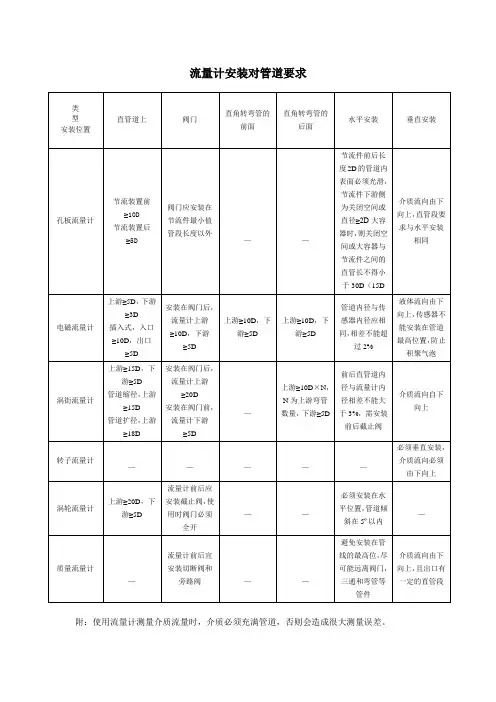

流量计安装对管道要求

孔板流量计的安装对管道的要求孔板流量计如何操作孔板流量计的安装对管道的要求：（1）孔板流量计安装时应配有一段测量管,至少保持前10DN、后5DN的等径直管段，以提高测量精度。

（2）在孔板流量计前后若孔板流量计的安装对管道的要求：（1）孔板流量计安装时应配有一段测量管,至少保持前10DN、后5DN的等径直管段，以提高测量精度。

（2）在孔板流量计前后若需安装阀门，可以选闸阀且在运行中全开；调整阀则应在下游5DN之后的管路中。

（3）引压管路的内径与管路长度和介质脏污程度有关，通常在45米以内用内径为8—12mm的管子。

（4）测量液体流量时引压管水平段应在同一水平面内。

若是在垂直管道上安装节流件，引压短管之间相距确定的距离（垂线方向），这对差压变送器的零点有影响，应通过“零点迁移”来校正。

（5）引压管路应有坚固的支架托承，两根取压管路应尽可能相互*近并阔别热源或震动源，测量水蒸汽流量时，应用保温材料一同包扎，必需时（如气温0℃以下）加伴热管防止结冰。

在测量脏污流量时，应附设隔离器或沉降器。

（6）引压管路内必需始终保持单相流体状态。

被测流体是气体时，引压管路（包括差压计的压力腔）内全部是气相；被测流体是液体时，引压管路内全部是液相，确定不能有气泡。

为此应在引压管路的最低点装排水阀或在最高点装排气阀，在新装或检修差压变送器时时应特别注意。

三、孔板流量计调试方法：（1）接上信号线、电源线（2）开启进口、出口阀门，进出口阀门开度要一致（3）打开不锈钢三阀组平衡阀，缓慢开启孔板高处与低处压端的阀门，待流体通过流量计后关闭不锈钢三阀组平衡阀即可。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

管道流量计安装标准一、准备阶段1. 确认流量计型号和规格，确保其适用于测量所需的流体类型和管道尺寸。

2. 了解管道系统的布局和操作条件，如流体温度、压力、流速等。

3. 准备所需工具和材料，如安装支架、法兰、螺栓、密封材料等。

4. 学习并掌握流量计的安装和操作手册。

二、现场准备1. 清理安装现场，确保整洁、无尘、无易燃易爆物品。

2. 检查管道系统是否完好，如有损伤或变形应及时修复。

3. 在安装位置划线定位，确保流量计支架和法兰位置准确。

三、管道准备1. 切割管道以确保与流量计的接口匹配，确保切口平整、无毛刺。

2. 清洁管道内部，去除残留物和锈迹。

3. 打磨管道内壁以提高流体的流动性。

4. 在接口处涂抹适量的密封材料。

四、流量计安装1. 将流量计放置在支架上，确保平稳、牢固。

2. 将法兰与流量计接口对接，确保对齐并紧固螺栓。

3. 将管道与流量计法兰连接，确保接口紧固、无泄漏。

4. 在流量计外壳上标注流体流向和类型。

五、校准和测试1. 按照制造商的说明进行流量计的校准。

2. 使用测试设备（如压力表、温度计等）检查流体参数是否正常。

3. 在不同的流量点测试流量计的性能，确保其准确性和稳定性。

4. 如果发现误差超出允许范围，应进行调整或更换流量计。

六、维护和保养1. 定期检查流量计的运行状态，包括外观、紧固件、密封件等。

2. 定期清理和维护流量计，去除污垢和杂质，确保流畅的流体运动。

3. 定期校准流量计以确保测量精度。

4. 若发现故障或异常情况，应及时处理并记录在案。

七、安全措施1. 在安装和维护过程中，应遵循相关的安全操作规程。

2. 在处理可燃或有毒流体时，应使用防爆或安全的设备，并佩戴相应的防护用品。

3. 在高压力或高温环境下操作时，应特别注意安全阀和其他泄压装置的设置和检查。

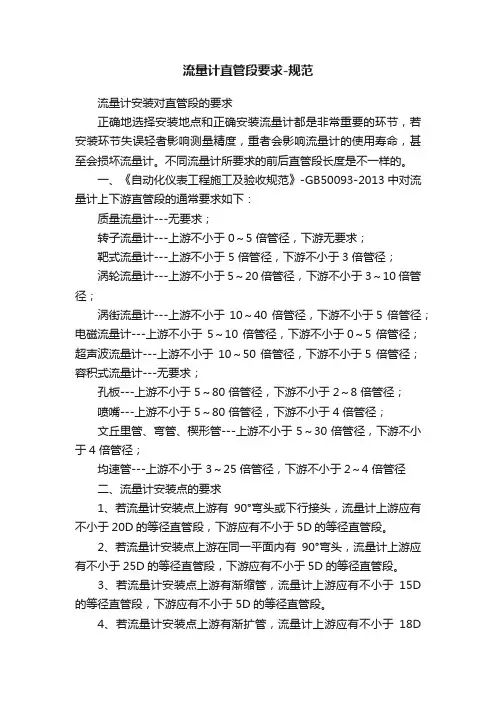

流量计直管段要求-规范流量计安装对直管段的要求正确地选择安装地点和正确安装流量计都是非常重要的环节，若安装环节失误轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。

不同流量计所要求的前后直管段长度是不一样的。

一、《自动化仪表工程施工及验收规范》-GB50093-2013中对流量计上下游直管段的通常要求如下：质量流量计---无要求；转子流量计---上游不小于 0～5 倍管径，下游无要求；靶式流量计---上游不小于 5 倍管径，下游不小于3 倍管径；涡轮流量计---上游不小于 5～20 倍管径，下游不小于3～10 倍管径；涡街流量计---上游不小于10～40 倍管径，下游不小于5 倍管径；电磁流量计---上游不小于5～10 倍管径，下游不小于0～5 倍管径；超声波流量计---上游不小于10～50 倍管径，下游不小于5 倍管径；容积式流量计---无要求；孔板---上游不小于 5～80 倍管径，下游不小于2～8 倍管径；喷嘴---上游不小于 5～80 倍管径，下游不小于4 倍管径；文丘里管、弯管、楔形管---上游不小于 5～30 倍管径，下游不小于4 倍管径；均速管---上游不小于 3～25 倍管径，下游不小于2～4 倍管径二、流量计安装点的要求1、若流量计安装点上游有90°弯头或下行接头，流量计上游应有不小于20D的等径直管段，下游应有不小于5D的等径直管段。

2、若流量计安装点上游在同一平面内有90°弯头，流量计上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。

3、若流量计安装点上游有渐缩管，流量计上游应有不小于15D 的等径直管段，下游应有不小于5D的等径直管段。

4、若流量计安装点上游有渐扩管，流量计上游应有不小于18D的等径直管段，下游应有不小于5D的等径直管段。

三、特别注意：1、涡街流量计安装点上游较近处若安装有阀门，不断地开关阀门对流量计的使用寿命影响极大，极易对流量计造成永久性的损坏。

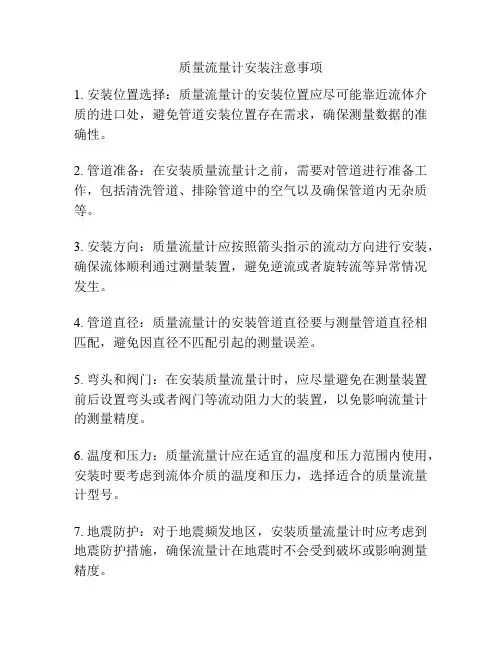

质量流量计安装注意事项
1. 安装位置选择：质量流量计的安装位置应尽可能靠近流体介质的进口处，避免管道安装位置存在需求，确保测量数据的准确性。

2. 管道准备：在安装质量流量计之前，需要对管道进行准备工作，包括清洗管道、排除管道中的空气以及确保管道内无杂质等。

3. 安装方向：质量流量计应按照箭头指示的流动方向进行安装，确保流体顺利通过测量装置，避免逆流或者旋转流等异常情况发生。

4. 管道直径：质量流量计的安装管道直径要与测量管道直径相匹配，避免因直径不匹配引起的测量误差。

5. 弯头和阀门：在安装质量流量计时，应尽量避免在测量装置前后设置弯头或者阀门等流动阻力大的装置，以免影响流量计的测量精度。

6. 温度和压力：质量流量计应在适宜的温度和压力范围内使用，安装时要考虑到流体介质的温度和压力，选择适合的质量流量计型号。

7. 地震防护：对于地震频发地区，安装质量流量计时应考虑到地震防护措施，确保流量计在地震时不会受到破坏或影响测量精度。

8. 维护保养：质量流量计安装后，需定期进行维护保养工作，包括清洗和校准等，以确保测量数据的准确性和稳定性。

9. 安全注意：在安装质量流量计时，注意操作安全，避免与流体介质接触产生危险或造成损坏。

确保按照相关安全规定和标准进行操作。

孔板流量计安装标准一、管道准备1.1 检查管道是否清洁，无杂物堵塞。

1.2 确保管道内径与孔板直径相匹配，不得过小或过大。

1.3 确保管道长度适中，以满足孔板流量计安装要求。

二、孔板方向2.1 检查孔板是否具有正确的方向标志，如“流向”标志。

2.2 确保孔板安装在管道的正确方向上，以避免测量误差。

三、孔板对中3.1 使用专业的对中工具，确保孔板与管道中心线对中。

3.2 避免孔板安装偏斜，导致流体偏流，影响测量精度。

四、垂直度4.1 确保孔板安装位置保持一定的垂直度，以避免流体在孔板处形成涡流，影响测量结果。

五、导压管敷设5.1 导压管应按照制造商的推荐路径敷设，避免过度弯曲和急转弯。

5.2 导压管应固定牢固，防止松动或移动。

六、严密性6.1 确保孔板流量计的所有连接处都经过严格密封，防止气体或杂质进入测量系统。

6.2 在导压管连接处使用合格的密封材料，如O型圈、密封胶等。

七、导压管材质7.1 根据测量介质选择合适的导压管材质，如不锈钢、聚四氟乙烯等。

7.2 确保导压管内壁光滑，无毛刺或凸起物，以减少流体阻力。

八、导压管敷设8.1 导压管应平直敷设，避免弯曲或扭曲，以保证流体流动顺畅。

8.2 导压管应有一定的倾斜角度，以避免冷凝水积聚在导压管内。

九、取压口位置9.1 取压口位置应选择在管道轴线的上半部，以避免涡流和杂质影响测量结果。

9.2 取压口不应设置在管道的弯曲部位或支管连接处。

十、调试与验收10.1 在安装完成后，对孔板流量计进行调试和校准，以确保其正常运行和测量精度。

10.2 验收时，应按照相关标准和规定进行测试和验证，确保孔板流量计满足使用要求和质量标准。

流量计如何安装流量计安装条件及注意事项流量计（Flow meter）是一种用于测量流体（液体或气体）流速和流量的仪器。

它广泛应用于各个工业领域，如化工、电力、石油、水处理、环保等。

正确安装流量计至关重要，以下是流量计安装的条件和注意事项。

流量计安装条件：1.安装位置：流量计应安装在流体管线上，且位置不应有过多的波动和振动。

管线附近不应有弯曲、分叉和收缩等情况，以免影响流体的稳定流动。

2.管道尺寸：流量计的安装尺寸应与管道尺寸匹配。

安装前需确认管道口径、管材和管道压力，以确保流量计的尺寸和参数与管道相符。

3.流体状态：流量计的安装应考虑流体的状态，如液体的粘度、温度、压力和含有的固体颗粒等。

4.安全环境：流量计的安装环境应满足安全要求，特别是在易燃易爆场所或高温环境中，需选择适用于该环境的防爆流量计。

流量计安装注意事项：1.管道清洁：在安装流量计之前，需确保管道内部干净。

若管道内有杂质、沉积物或气泡，将影响流量计的准确性和长期稳定性。

2.安装位置：流量计应安装在水平或垂直方向，安装时注意传感器或探头是否与管壁垂直接触，以确保测量准确。

3.连接密封：在连接流量计和管道时，应使用适当的密封件，保证连接紧密，以避免泄漏和误差。

4.排放要求：若流量计需要作为一部分安装在管道中，则应设计合理的排放系统，以确保管道正常排放。

5.供电和接线：对于电子式流量计，正确接线和稳定的供电是保证正常运行的必要条件。

接线和供电应严格按照产品说明书进行。

6.安全防护：对于易燃易爆场所的流量计安装，需采取相应的防爆措施，例如使用防爆外壳、符合防爆标准等。

7.定期维护：流量计需要定期维护和检查，以确保其长期的准确性和性能稳定。

8.选择合适的类型：根据实际需要选择合适的流量计类型，如滑片流量计、涡轮流量计、电磁流量计、超声波流量计等。

在安装流量计之前，最好请专业人员参与。

安装流量计需要根据具体的应用场景和要求进行，以上只是一些基本条件和注意事项，实际安装中可能还会存在其他细节问题。

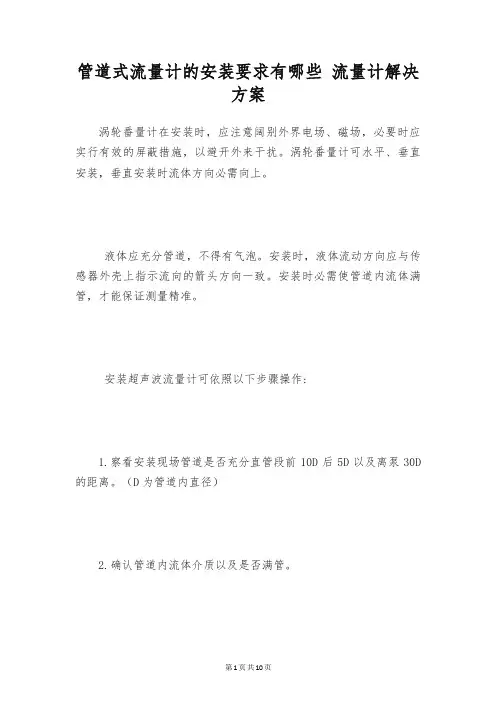

管道式流量计的安装要求有哪些流量计解决方案涡轮番量计在安装时，应注意阔别外界电场、磁场，必要时应实行有效的屏蔽措施，以避开外来干扰。

涡轮番量计可水平、垂直安装，垂直安装时流体方向必需向上。

液体应充分管道，不得有气泡。

安装时，液体流动方向应与传感器外壳上指示流向的箭头方向一致。

安装时必需使管道内流体满管，才能保证测量精准。

安装超声波流量计可依照以下步骤操作:1.察看安装现场管道是否充分直管段前10D后5D以及离泵30D 的距离。

（D为管道内直径）2.确认管道内流体介质以及是否满管。

3.确认管道材质以及壁厚（充分考虑到管道内壁结垢厚度）4.确认管道使用年限，在使用10左右的管道，即使是碳钢材质，zui好也接受插入式安装。

5.前四步骤完成后可确认使用何种传感器安装6.开始向表体输入参数以确定安装距离。

7.特别紧要:精准明确测量出安装距离。

8.安装传感器——调试信号——做防水——归整好信号电缆——清理现场线头等废弃物——安装结束——验收签字。

孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套构成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程掌控和测量。

节流装置又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）构成广泛应用于气体。

蒸汽和液体的流量测量。

具有结构简单，维护和修理便利，性能稳定。

涡轮番量计的结构及原理智能液体涡轮番量计是接受先进的超低功耗单片微机技术研制的涡轮番量传感器与显示积算一体化的新型智能仪表；具有机构紧凑、读数直观清楚、牢靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。

涡轮番量计的工作原理：流体流经传感器壳体，由于叶轮的叶片与流向有确定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定；在确定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由磁钢和线圈构成）的磁场中；旋转的叶片切割磁力线，周期性的更改着线圈的磁通量，从而使线圈两端感应出电；脉冲信号，此信号经过放大器的放大整形，形成有确定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。

金属管转子流量计的安装要求有哪些
1、流量计必须垂直安装，所测流体自下而上经流量计，进出口保证有5倍仪表口径的直管段，对于新安装的管路，流量计安装前应将管道冲洗干净。

2、为便于检修和更换流量计，在仪表安装时需接旁道管路。

3、在流量计上游应安装阀门，在下游5~10倍仪表口径处安装流量调节阀。

对于小口径仪表在上游应安装过滤器，若被测介质中含有磁性物质，则应在流量计前安装磁过滤器。

4、当被测介质较脏时，应及时清洗管子与浮子。

5、金属管转子流量计的测量准确度一般为2.5级，当要求测量准确度较高时，则不宜选择金属转子流量计。

6、进出口不在直线的角型金属浮子流量计，用于液体时注意外传浮子位移的引申套管内是否残留空气，必须排尽；若液体含有微小气泡流动时极易积聚在套管内，更应定时排气。

这点对小口径仪表更为重要，否则影响流量示值明显。

7、带有液晶显示的仪表要尽量避免阳光的直射，以免降低液晶的使用寿命
8、避免震动。

包括管网外部和内部原因引起的震动
9、金属管转子流量计对于多台仪表密集安装或碳钢工艺管道经过仪表附近时，要与仪表保持100mm以上的距离，避免磁场干扰。
