分体式电磁流量计执行标准分体式电磁流量计（也称为电磁涡街流量计）是一种用于测量导电液体流量的设备。
执行标准通常由国际或国家标准化组织、行业协会或相关标准制定机构制定。
以下是一些可能适用于分体式电磁流量计的执行标准：1.IEC 60079-0: Electrical apparatus for explosive gasatmospheres - Part 0: General requirements:•这是国际电工委员会（IEC）发布的标准，主要涵盖用于爆炸性气体环境的电气设备的一般要求。
对于在有爆炸性气体环境中使用的分体式电磁流量计，可能需要符合相关的爆炸性气体防护标准。
2.ISO 9001: Quality management systems - Requirements:•ISO 9001 是质量管理体系的国际标准，涵盖了各种制造和生产设备的质量管理要求。
分体式电磁流量计制造商可能需要符合ISO 9001 标准，以确保其产品质量和制造过程的可靠性。
3.ISO 4064-1: Water meters for cold water - Part 1:Metrological and technical requirements:•对于用于冷水测量的分体式电磁流量计，可能需要遵循ISO 4064-1 标准，其中包含了冷水水表的计量和技术要求。
4.GB/T 2624-2006: Electromagnetic flowmeter:•这是中国国家标准，规定了电磁流量计的一般技术要求和试验方法。
GB/T 2624-2006 适用于不同类型和工作条件下的电磁流量计。
请注意，这些标准可能会根据特定的应用和地区而有所不同。
在选择和安装分体式电磁流量计时，建议参考适用的国家或地区的标准，并遵循制造商提供的具体要求和指导。

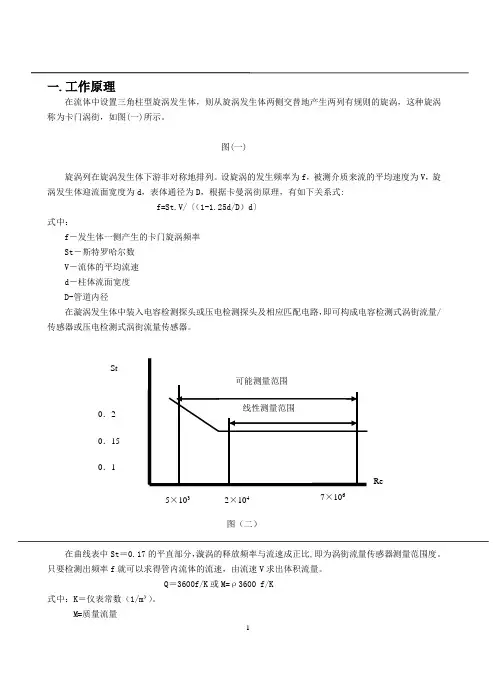

一. 工作原理在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡门涡街，如图(一)所示。
图(一)旋涡列在旋涡发生体下游非对称地排列。
设旋涡的发生频率为f ，被测介质来流的平均速度为V ，旋涡发生体迎流面宽度为d ，表体通径为D ，根据卡曼涡街原理，有如下关系式: f=St.V/〔（1-1.25d/D ）d 〕式中：f －发生体一侧产生的卡门旋涡频率St －斯特罗哈尔数 V －流体的平均流速 d －柱体流面宽度 D-管道内径在漩涡发生体中装入电容检测探头或压电检测探头及相应匹配电路，即可构成电容检测式涡街流量/传感器或压电检测式涡街流量传感器。
图（二）在曲线表中St ＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。
只要检测出频率f 就可以求得管内流体的流速，由流速V 求出体积流量。
Q ＝3600f/K 或M=ρ3600 f/K 式中：K ＝仪表常数（1/m ³）。
M=质量流量线性测量范围7×1062×104 5×103 可能测量范围 St 0．20．150．1ReQ＝体积流量（m³/h）ρ=介质密度（kg/m³）F=频率Hz二. 主要技术指标表(一)测量介质液体、气体、蒸汽（单相介质或可以认为是单相的介质）饱和蒸汽在干度≥85%时，可以认为是单相介质介质温度(℃)-40～+300； 350～450（电容式，协议订货）介质压力 1.6Mpa 2.5Mpa 4.0Mpa ≥4.0Mpa的规格协议订货允许振动加速度电容式传感器:1.0～2.0g 压电式传感器：≤0.2g不确定度 1.0级 1.5级 2.5级量程比8:1 10:1 15:1流量范围液体：0.35~7.0m/s 气体：5.0~60.0m/s 蒸汽：6.0~70.0m/s 规格满管式法兰卡装式规格为DN15-DN300插入式DN200-DN1500（超过DN1500可特殊订货）材质304，其他材质协议订货雷诺数正常2×10³~7*10 扩展1*10~7*10阻力系数满管式Cd≤2.6防护等级普通型：IP65 潜水型：IP68防爆等级本质安全型：EX（ia）ⅡCT2-T5 隔爆型：ExdⅡBT2-T5环境条件环境温度-40℃~+55℃（非防爆场所） -25℃~+55℃（防爆场所）相对湿度≤90%大气压力86~106kPa供电电源脉冲型12VDC～ +24VDC 电流型 12VDC～+24VDC 4-20mA 电池供电3.6V 输出信号频率脉冲信号2~3000Hz 低电平≤1V 高电平≥5V二线制4-20mA信号防爆型负载≤300Ω非防爆型负载≤500Ω三、传感器的选型3.1．尊敬的用户，当您要选用产品时，请仔细阅读选型样本，并做好以下工作：1．认真核对被测介质的工况条件：温度、压力、管径等工艺参数。
涡街流量计标准涡街流量计的标准主要包括以下几个方面：1.精度等级：液体一般为1.0级，气体为1.5级，在标准流量范围内具有较高的测量精度。
这是涡街流量计的重要性能指标之一，直接影响其测量结果的可靠性。
2.公称压力：涡街流量计的公称压力因通径不同而异，例如通径≥DN200mm时为2.5MPa，通径≤DN150mm时为4.0MPa。
此外，还有6.3 MPa ～ 25 MPa（协议定货）的范围可供选择。
这保证了涡街流量计在不同压力下的稳定性和安全性。
3.被测介质温度：涡街流量计可以测量的介质温度范围广泛，如40℃～200℃、280℃、350℃等。
这使得涡街流量计可以适用于各种高温或低温环境下的流体测量。
4.压力损失：涡街流量计的压力损失较小，阻力系数Cd ≤ 2.4。
这意味着使用涡街流量计时，流体通过流量计的能量损失较小，有利于提高流体的输送效率。
5.可靠性：涡街流量计无可动机械零件，因此具有较高的可靠性。
同时，它采用压电应力式传感器，可靠性高，可在-20℃～+250℃的工作温度范围内工作。
这使得涡街流量计在各种恶劣环境下都能保持较高的测量性能和稳定性。
6.输出信号：涡街流量计具有模拟标准信号和数字脉冲信号输出，容易与计算机等数字系统配套使用。
这使得涡街流量计的测量结果可以方便地进行远程监控和数据处理。
7.适用范围：涡街流量计主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。
这使得涡街流量计具有广泛的应用领域和市场需求。
综上所述，涡街流量计的标准涵盖了精度等级、公称压力、被测介质温度、压力损失、可靠性、输出信号和适用范围等方面，以确保其在实际应用中能够满足各种需求并保持良好的性能。

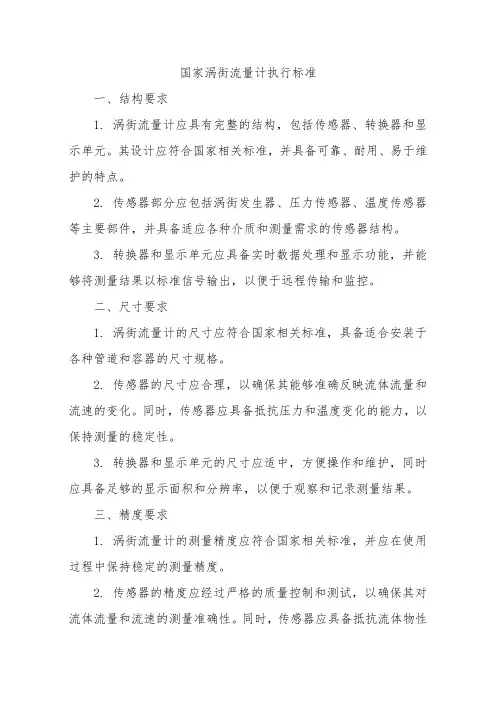

国家涡街流量计执行标准一、结构要求1. 涡街流量计应具有完整的结构，包括传感器、转换器和显示单元。
其设计应符合国家相关标准，并具备可靠、耐用、易于维护的特点。
2. 传感器部分应包括涡街发生器、压力传感器、温度传感器等主要部件，并具备适应各种介质和测量需求的传感器结构。
3. 转换器和显示单元应具备实时数据处理和显示功能，并能够将测量结果以标准信号输出，以便于远程传输和监控。
二、尺寸要求1. 涡街流量计的尺寸应符合国家相关标准，具备适合安装于各种管道和容器的尺寸规格。
2. 传感器的尺寸应合理，以确保其能够准确反映流体流量和流速的变化。
同时，传感器应具备抵抗压力和温度变化的能力，以保持测量的稳定性。
3. 转换器和显示单元的尺寸应适中，方便操作和维护，同时应具备足够的显示面积和分辨率，以便于观察和记录测量结果。
三、精度要求1. 涡街流量计的测量精度应符合国家相关标准，并应在使用过程中保持稳定的测量精度。
2. 传感器的精度应经过严格的质量控制和测试，以确保其对流体流量和流速的测量准确性。
同时，传感器应具备抵抗流体物性变化和流体压力、温度变化的能力，以保持测量的稳定性。
3. 转换器和显示单元的精度应与传感器相匹配，并应经过严格的质量控制和测试，以确保其对传感器信号的处理和显示的准确性。
四、可靠性要求1. 涡街流量计应具备可靠的密封性能，能够抵抗各种化学物质和环境的腐蚀。
同时，应具备在高温、低温、高压等极端环境下的可靠运行能力。
2. 传感器应具备在各种流体介质和测量需求下的可靠性和稳定性，以保证其对流体流量和流速的准确测量。
同时，传感器应具备自我检测和故障预警功能，以便于及时发现并处理故障。
3. 转换器和显示单元应具备高可靠性和稳定性，能够实时准确地处理和显示测量结果。
同时，转换器和显示单元应具备故障自诊断功能，以便于及时发现并处理故障。
4. 涡街流量计在运输、安装、使用和维护过程中应具备相应的安全保护措施，以保障人员和设备的安全。
涡街流量计规格书(一)涡街流量计作为现代传感器技术中的一种，能够在各个领域中得到广泛应用。
涡街流量计规格书是涡街流量计的重要组成部分，具体包含哪些内容？下面让我们来详细了解一下。
一、涡街流量计规格书的定义及作用涡街流量计规格书是指在涡街流量计的设计、选型及安装验收等过程中，用于规范和说明涡街流量计的各项技术指标、性能参数和结构特征的一份文件。
它不仅为涡街流量计的选型、生产和使用提供了依据，也为流量计的管理和维护提供了参考，是保证涡街流量计正常工作的依据。
二、涡街流量计规格书的主要内容1. 涡街流量计的产品说明：包括产品名称、型号、生产厂家、生产日期、准确度等；2. 涡街流量计的技术指标：包括量程、精度、反应时间、线性误差、输出信号、稳定性、重复性等；3. 涡街流量计的结构特征：包括流体介质、测量范围、最大工作压力、环境温度、安装方式等；4. 涡街流量计的选型、使用和安装：包括选型依据、使用方法、注意事项、安装方法、调试流程等；5. 涡街流量计的维护和保养：包括保养周期、保养方法、防腐性能、清洗方法等；6. 涡街流量计的实验室验证测试：推荐将涡街流量计送至实验室检测，以验证其性能指标是否符合规格书的要求。
三、涡街流量计规格书的应用范围涡街流量计规格书主要应用于以下几个方面：1. 涡街流量计的选型和设计；2. 涡街流量计的生产和生产质量控制；3. 涡街流量计的安装和验收；4. 涡街流量计的使用和维护；5. 涡街流量计的售后服务。
总之，涡街流量计规格书是保证涡街流量计正常精准工作的关键文件。
涡街流量计生产厂家、使用者均应根据规格书的内容认真选型、生产、使用和维护涡街流量计，以确保涡街流量计在不同领域中的广泛应用。

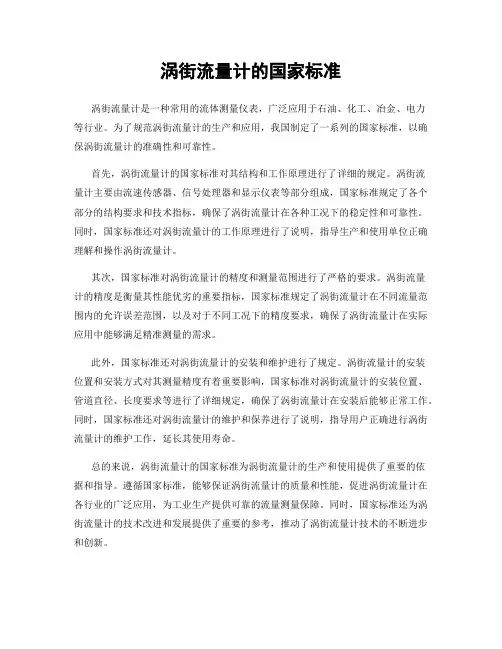

涡街流量计的国家标准涡街流量计是一种常用的流体测量仪表，广泛应用于石油、化工、冶金、电力等行业。
为了规范涡街流量计的生产和应用，我国制定了一系列的国家标准，以确保涡街流量计的准确性和可靠性。
首先，涡街流量计的国家标准对其结构和工作原理进行了详细的规定。
涡街流量计主要由流速传感器、信号处理器和显示仪表等部分组成，国家标准规定了各个部分的结构要求和技术指标，确保了涡街流量计在各种工况下的稳定性和可靠性。
同时，国家标准还对涡街流量计的工作原理进行了说明，指导生产和使用单位正确理解和操作涡街流量计。
其次，国家标准对涡街流量计的精度和测量范围进行了严格的要求。
涡街流量计的精度是衡量其性能优劣的重要指标，国家标准规定了涡街流量计在不同流量范围内的允许误差范围，以及对于不同工况下的精度要求，确保了涡街流量计在实际应用中能够满足精准测量的需求。
此外，国家标准还对涡街流量计的安装和维护进行了规定。
涡街流量计的安装位置和安装方式对其测量精度有着重要影响，国家标准对涡街流量计的安装位置、管道直径、长度要求等进行了详细规定，确保了涡街流量计在安装后能够正常工作。
同时，国家标准还对涡街流量计的维护和保养进行了说明，指导用户正确进行涡街流量计的维护工作，延长其使用寿命。
总的来说，涡街流量计的国家标准为涡街流量计的生产和使用提供了重要的依据和指导。
遵循国家标准，能够保证涡街流量计的质量和性能，促进涡街流量计在各行业的广泛应用，为工业生产提供可靠的流量测量保障。
同时，国家标准还为涡街流量计的技术改进和发展提供了重要的参考，推动了涡街流量计技术的不断进步和创新。
总之，涡街流量计的国家标准对于规范涡街流量计的生产和使用具有重要意义，对于提高涡街流量计的质量和性能起着至关重要的作用。
我们应该认真遵守国家标准，加强涡街流量计的质量管理和技术研发，推动我国涡街流量计行业的健康发展。

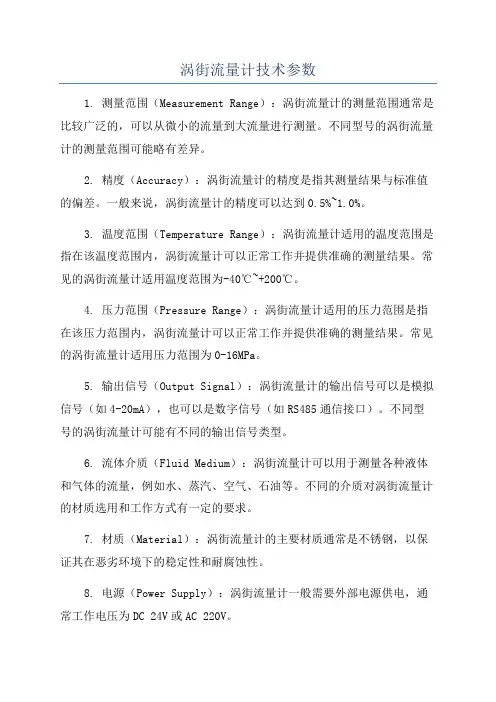

涡街流量计技术参数1. 测量范围（Measurement Range）：涡街流量计的测量范围通常是比较广泛的，可以从微小的流量到大流量进行测量。
不同型号的涡街流量计的测量范围可能略有差异。
2. 精度（Accuracy）：涡街流量计的精度是指其测量结果与标准值的偏差。
一般来说，涡街流量计的精度可以达到0.5%~1.0%。
3. 温度范围（Temperature Range）：涡街流量计适用的温度范围是指在该温度范围内，涡街流量计可以正常工作并提供准确的测量结果。
常见的涡街流量计适用温度范围为-40℃~+200℃。
4. 压力范围（Pressure Range）：涡街流量计适用的压力范围是指在该压力范围内，涡街流量计可以正常工作并提供准确的测量结果。
常见的涡街流量计适用压力范围为0-16MPa。
5. 输出信号（Output Signal）：涡街流量计的输出信号可以是模拟信号（如4-20mA），也可以是数字信号（如RS485通信接口）。
不同型号的涡街流量计可能有不同的输出信号类型。
6. 流体介质（Fluid Medium）：涡街流量计可以用于测量各种液体和气体的流量，例如水、蒸汽、空气、石油等。
不同的介质对涡街流量计的材质选用和工作方式有一定的要求。
7. 材质（Material）：涡街流量计的主要材质通常是不锈钢，以保证其在恶劣环境下的稳定性和耐腐蚀性。
8. 电源（Power Supply）：涡街流量计一般需要外部电源供电，通常工作电压为DC 24V或AC 220V。
9. 安装方式（Installation）：涡街流量计的安装方式有多种，可以是嵌入式安装、法兰式安装、螺纹连接等。
具体的安装方式根据实际情况选择。
10. 抗震性能（Anti-vibration Performance）：涡街流量计在使用过程中需要具备一定的抗震能力，以保证其正常工作且测量结果准确。
一般来说，涡街流量计的抗震性能可以达到10g。

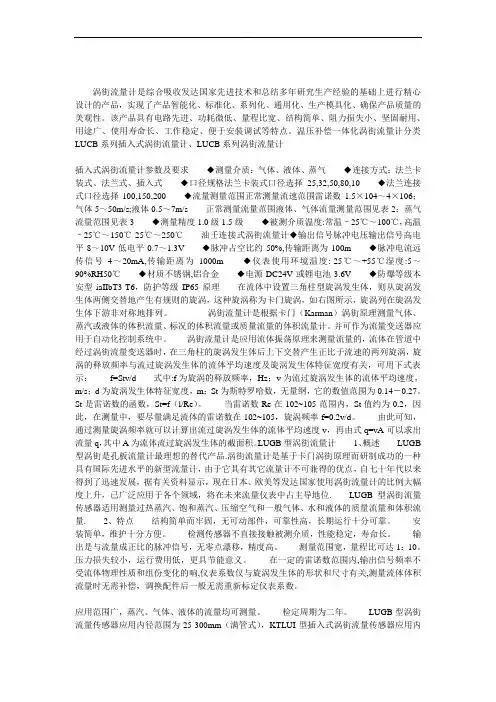

涡街流量计是综合吸收发达国家先进技术和总结多年研究生产经验的基础上进行精心设计的产品，实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。
该产品具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。
温压补偿一体化涡街流量计分类LUCB系列插入式涡街流量计、LUCB系列涡街流量计插入式涡街流量计参数及要求◆测量介质：气体、液体、蒸气◆连接方式：法兰卡装式、法兰式、插入式◆口径规格法兰卡装式口径选择25,32,50,80,10◆法兰连接式口径选择100,150,200◆流量测量范围正常测量流速范围雷诺数1.5×104～4×106；气体5～50m/s;液体0.5～7m/s正常测量流量范围液体、气体流量测量范围见表2；蒸气流量范围见表3◆测量精度1.0级1.5级◆被测介质温度:常温–25℃～100℃，高温–25℃～150℃-25℃～250℃油壬连接式涡街流量计◆输出信号脉冲电压输出信号高电平8～10V低电平0.7～1.3V◆脉冲占空比约50%,传输距离为100m◆脉冲电流远传信号4～20mA,传输距离为1000m◆仪表使用环境温度:-25℃～+55℃湿度:5～90%RH50℃◆材质不锈钢,铝合金◆电源DC24V或锂电池3.6V◆防爆等级本安型iaIIbT3-T6，防护等级IP65原理在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，如右图所示，旋涡列在旋涡发生体下游非对称地排列。
涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。
并可作为流量变送器应用于自动化控制系统中。
涡街流量计是应用流体振荡原理来测量流量的，流体在管道中经过涡街流量变送器时，在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡，旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关，可用下式表示：f=Stv/d式中:f为旋涡的释放频率，Hz；v为流过旋涡发生体的流体平均速度，m/s；d为旋涡发生体特征宽度，m；St为斯特罗哈数，无量纲，它的数值范围为0.14－0.27。

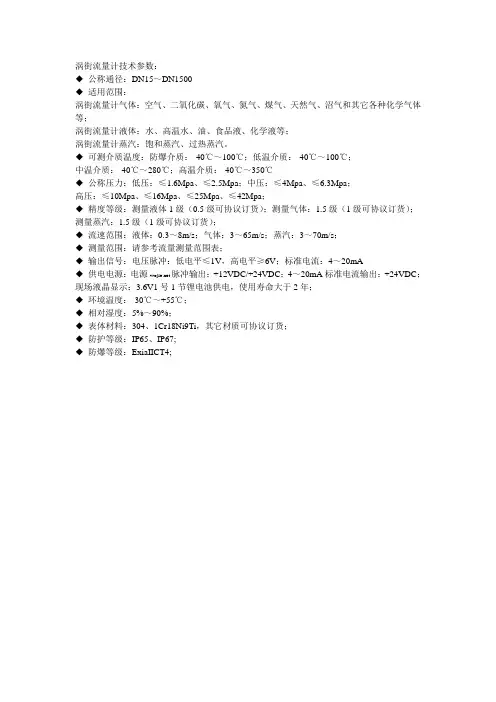

涡街流量计技术参数：
◆公称通径：DN15～DN1500
◆适用范围：
涡街流量计气体：空气、二氧化碳、氧气、氮气、煤气、天然气、沼气和其它各种化学气体等；
涡街流量计液体：水、高温水、油、食品液、化学液等；
涡街流量计蒸汽：饱和蒸汽、过热蒸汽。
◆可测介质温度：防爆介质：-40℃～100℃；低温介质：-40℃～100℃；
中温介质：-40℃～280℃；高温介质：-40℃～350℃
◆公称压力：低压：≤1.6Mpa、≤2.5Mpa；中压：≤4Mpa、≤6.3Mpa；
高压：≤10Mpa、≤16Mpa、≤25Mpa、≤42Mpa；
◆精度等级：测量液体1级（0.5级可协议订货）；测量气体：1.5级（1级可协议订货）；测量蒸汽：1.5级（1级可协议订货）；
◆流速范围：液体：0.3～8m/s；气体：3～65m/s；蒸汽：3～70m/s；
◆测量范围：请参考流量测量范围表；
◆输出信号：电压脉冲：低电平≤1V，高电平≥6V；标准电流：4～20mA
◆供电电源：电源脉冲输出：+12VDC/+24VDC；4～20mA标准电流输出：+24VDC；现场液晶显示：3.6V1号1节锂电池供电，使用寿命大于2年；
◆环境温度：-30℃～+55℃；
◆相对湿度：5%～90%；
◆表体材料：304、1Cr18Ni9Ti，其它材质可协议订货；
◆防护等级：IP65、IP67;
◆防爆等级：ExiaIICT4;。

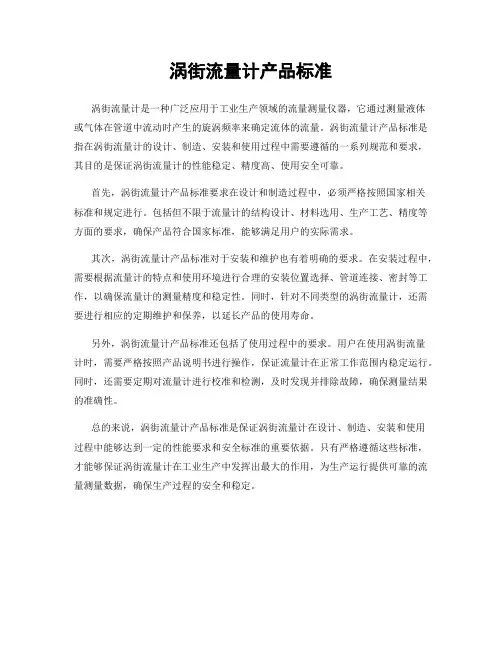

涡街流量计产品标准
涡街流量计是一种广泛应用于工业生产领域的流量测量仪器，它通过测量液体
或气体在管道中流动时产生的旋涡频率来确定流体的流量。
涡街流量计产品标准是指在涡街流量计的设计、制造、安装和使用过程中需要遵循的一系列规范和要求，其目的是保证涡街流量计的性能稳定、精度高、使用安全可靠。
首先，涡街流量计产品标准要求在设计和制造过程中，必须严格按照国家相关
标准和规定进行。
包括但不限于流量计的结构设计、材料选用、生产工艺、精度等方面的要求，确保产品符合国家标准，能够满足用户的实际需求。
其次，涡街流量计产品标准对于安装和维护也有着明确的要求。
在安装过程中，需要根据流量计的特点和使用环境进行合理的安装位置选择、管道连接、密封等工作，以确保流量计的测量精度和稳定性。
同时，针对不同类型的涡街流量计，还需要进行相应的定期维护和保养，以延长产品的使用寿命。
另外，涡街流量计产品标准还包括了使用过程中的要求。
用户在使用涡街流量
计时，需要严格按照产品说明书进行操作，保证流量计在正常工作范围内稳定运行。
同时，还需要定期对流量计进行校准和检测，及时发现并排除故障，确保测量结果的准确性。
总的来说，涡街流量计产品标准是保证涡街流量计在设计、制造、安装和使用
过程中能够达到一定的性能要求和安全标准的重要依据。
只有严格遵循这些标准，才能够保证涡街流量计在工业生产中发挥出最大的作用，为生产运行提供可靠的流量测量数据，确保生产过程的安全和稳定。
摘要涡街流量计是主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。
其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。
无可动机械零件，因此可靠性高,维护量小，仪表参数能长期稳定。
可在-20℃～+250℃的工作温度范围内工作。
有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
本文主要讨论其工作原理，基本结构，信号采集及处理和安装方法等。
关键词：涡街流量计工作原理基本结构信号采集安装方法涡街流量计涡街流量计,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。
其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。
无可动机械零件，因此可靠性高,维护量小。
仪表参数能长期稳定。
本仪表采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。
有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
涡街流量计原理涡街流量传感器是以卡门（Kaman ）和斯特劳哈（Streusel ）有关旋涡的产生和旋涡与流速关系的理论来测量流量的。
把一个非流线型阻流体（Bluff Body ）垂直插入管道中，随着流体绕过阻流体流动，产生附面层分离现象，形成有规则的旋涡列，左右两侧旋涡的旋转方向相反。
这种旋涡称为卡门涡街。
根据卡门的研究，这些涡列多数是不稳定的，只有形成相互交替的内旋的两排涡列，且涡列宽度h 与同列相邻的两旋涡的间距l 之比满足lh =0.281（对圆柱形旋涡发生体）时，这样的涡列才是稳定的。
生产旋涡分离的阻流体称为旋涡发生体。
涡街流量计是根据旋涡脱离旋涡发生体的频率与流量之间的关系来测量流量的仪表。
1．卡门涡街的产生与现象为说明卡门涡街的产生，我们来考虑粘性流体绕流圆柱体的流动．当流体速度很低时，流体在前驻点速度为零，来流沿圆柱左右两侧流动，在圆柱体前半部分速度逐渐增大，压力下降，后半部分速度下降，压力升高，在后驻点速度又为零．这时的流动与理想流体统流圆柱体相同，无旋涡产生，如图1—1a 所示．图1－1 圆柱绕涡街产生示意图随着来流速度增加，圆柱体后半部分的压力梯度增大，引起流体附面层的分离，如图1—1b 所示．当来流的雷诺数Re 再增大，达到40左右时，由于圆柱体后半部附面层中的流体微团受到更大的阻滞，就在附面层的分离点S 处产生一对旋转方面相反的对称旋涡．如图1－1c 所示．在一定的雷诺数Re 范围内，稳定的卡门涡街的及旋涡脱落频率与流体流速成正比．2．卡门涡街的稳定条件并非在任何条件下产生的涡街都是稳定的．冯·卡门在理论上已证明稳定的涡街条件是：涡街两列旋涡之间的距离为h ，单列两涡之间距离为l ，若两者之间关系满足1)/sinh(=l h π或/h l ＝0. 281 （1－1） 时所产生的涡街是稳定的。
涡街流量计-技术规范书(常压蒸馏)(共5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--项目号：中海石油精细化工有限责任公司常压蒸馏装置扩能改造项目涡街流量计（2台）技术规范书中海石油葫芦岛精细化工有限责任公司1、总则本技术规范书为仪表设备采购而提出技术上的规范和说明，内容包括供设计依据、应用标准、技术要求、检验与测试、验收、质量保证、售后服务、资料交付、包装运输、供货范围等必需的其它事项。
本技术规范书是提供给仪表设备及技术服务的卖方作为其编写技术建议书和报价之用。
卖方根据相关规范及双方协定的技术要求进行设计、选材、制造、配置，提供全部能符合本技术协议要求的流量计，对性能、质量负责，并保证提供符合本技术协议和相关的国际、国内工业标准的优质产品。
卖方提供本技术协议要求的涡街流量计是全新的、技术先进、成熟可靠，满足买方工艺数据的基本要求。
卖方所提供的产品将完全符合本规定所列相关条款，并不能解除卖方对所供流量计质量的一切责任。
本技术协议所提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。
卖方保证提供符合本技术协议和最新工业标准的优质产品。
甲方规定本次涡街流量计定为尽量采用国外品牌。
卖方可为买方推荐至少为三家仪表设备生产厂家生产的仪表设备及选型情况，由买方决定本次靶式流量计技术规范书所需仪表设备的最终数量与选型，并在以后的采购技术协议书中体现选型结果与数量。
2、设计依据环境状况：温度：℃～℃相对湿度：月平均最大相对湿度82%地区大气压：年平均气压1014毫巴仪表防护：在装置中与周边环境中含有腐蚀性的工艺气体，所提供仪表气候防护级别符合设计IP65要求。
3、应用标准卖方产品符合ISO9001认证，流量计标定实验室符合EN45001标准，产品具备严格的CE认证，符合欧盟严格的压力设备标准。
法兰和接头 ANSI/ASME工业仪表模拟信号 ISA （R1992）爆炸性环境用防爆电气设备 GB3836-2010，IEC 60079—2007GB-50058-92仪表防护 GB 4208—93，IEC 529涡街流量传感器 JB/T9249-1999 JB/T 9249-1999制造厂标准4、技术要求规格书中未规定的仪表材料按照制造厂标准，必须适合仪表数据表给出的工艺操作条件。
涡街流量计标准涡街流量计是一种常用的流量测量仪表，广泛应用于石油、化工、冶金、电力等行业中。
它通过测量介质流经管道时产生的涡旋频率来计算流量，具有测量精度高、稳定性好、适用范围广等特点。
为了确保涡街流量计的准确性和可靠性，制定了一系列的标准来规范其设计、制造、安装和使用。
首先，涡街流量计的设计和制造需要符合国家标准和行业标准的要求。
比如，国家标准GB/T 2624-2006《涡街流量计》规定了涡街流量计的技术要求、试验方法、标志、包装、运输和贮存等内容，制造商在设计和制造涡街流量计时必须严格遵守这些标准，确保产品符合规定的技术指标和质量要求。
其次，涡街流量计的安装和使用需要符合相应的标准和规范。
安装时，应按照涡街流量计的安装说明书和相关标准进行操作，确保安装位置准确、管道布置合理、连接牢固，避免外界因素对流量计造成影响。
在使用过程中，操作人员应严格按照使用说明书和操作规程进行操作，定期对涡街流量计进行检查和维护，及时发现并排除故障，保证流量计的正常运行。
此外，涡街流量计的精度和可靠性也需要符合相应的标准要求。
在使用涡街流量计进行流量测量时，应根据国家标准和行业标准的要求，选择合适的精度等级和测量范围，确保测量结果的准确性。
同时，涡街流量计在长期使用过程中，应定期进行校验和检定，以确保其测量精度和可靠性符合要求。
总的来说，涡街流量计标准的制定和执行，对于保证涡街流量计的准确性、可靠性和稳定性具有重要意义。
只有严格遵守相关标准和规范，才能保证涡街流量计在工业生产中的正常运行，为生产和管理提供可靠的数据支持。
因此，各相关单位和人员都应加强对涡街流量计标准的学习和执行，共同维护涡街流量计的正常运行和使用。
涡街流量计检定规程jjg 1029-2007介绍如下：
1.范围：本规程适用于新制造、使用中和修理后的涡街流量计的
检定。
2.概述：涡街流量计是一种利用流体在管道中自然形成的漩涡来
测量流量的仪表。
3.检定条件：环境温度为（5~35）℃，相对湿度不大于85%，大气
压力为（86~106）kPa。
4.检定项目：外观检查、基本误差检定、重复性检定、压力损失
值检定、脉冲输出检查、数据接口检查、安全性能检查等。
5.检定方法：采用标准表法或标准体积管法进行检定。
6.检定周期：对于新制造的涡街流量计，应在出厂前进行检定；
对于使用中的涡街流量计，每年至少进行一次检定；对于修理后的涡街流量计，应在修理后进行检定。
阿牛巴流量计技术标准摘要：阿牛巴流量计作为一种常用的流体测量设备，广泛应用于石油化工、电力、水利、制药等领域。
为了确保阿牛巴流量计的性能和稳定性，制定了一系列的技术标准。
本文将从阿牛巴流量计的基本原理、结构特点、技术参数、安装要求、维护保养等方面，介绍关于阿牛巴流量计技术标准。
一、阿牛巴流量计的基本原理阿牛巴流量计是利用流体动量定理和质量连续守恒定理测量流体质量或体积流量的仪表。
它根据流体在管道中流动时产生的动量变化来计算流量，其测量原理简单而可靠。
阿牛巴流量计又称为涡街流量计，其工作原理是利用流体在管道中形成旋涡，在旋涡的影响下管道两端的传感器产生一系列电信号，通过处理这些信号可得到流体的流量。
二、阿牛巴流量计的结构特点1. 传感器结构：阿牛巴流量计的传感器通常由铁芯、线圈和衔铁片构成，通过电磁感应原理产生电磁信号。
2. 测量单元：阿牛巴流量计的测量单元包括信号处理部分和显示部分，信号处理部分将传感器采集的信号进行处理后输出测量结果，显示部分用于显示流量数值。
3. 材质选用：阿牛巴流量计一般选用高强度、耐腐蚀的材料，以适应各种流体介质的测量。
4. 输出信号：阿牛巴流量计可根据需要输出模拟信号、数字信号，还可以实现现场总线通讯功能。
三、阿牛巴流量计的技术参数1. 测量范围：阿牛巴流量计的测量范围通常为0.5m/s～10m/s，可根据需求进行定制。
2. 测量精度：阿牛巴流量计的测量精度通常为±1%，在特殊要求下可提供更高的测量精度。
3. 工作温度：阿牛巴流量计的工作温度范围一般为-20℃～+150℃，也可根据具体要求进行设计。
4. 防护等级：阿牛巴流量计可以根据使用环境的需要选择不同的防护等级，通常为IP65、IP67等。
四、阿牛巴流量计的安装要求1. 安装位置：阿牛巴流量计的安装位置应尽量避免受到振动、冲击和外界干扰，保证测量的准确性。
2. 安装要求：阿牛巴流量计的安装应保证管道是水平的，流体能够顺利通过，同时还要求安装紧固可靠，不得漏水。
涡街流量计检定规程 jjg 1029-2007
JJG 1029-2007是中国的涡街流量计检定规程标准。
该标准规定了涡街流量计的检定方法和检定程序。
该标准主要包括以下内容：
1. 涡街流量计的基本要求：规定了涡街流量计的基本结构、工作原理、技术要求和性能指标。
2. 检定设备和仪器：包括检定设备和仪器的选用、校准和验证。
3. 检定方法和程序：涡街流量计的检定可以分为静态方法和动态方法两种。
标准详细介绍了各种方法的检定步骤、仪器要求和检定结果的计算方法。
4. 检定结果的评定：根据检定结果的准确度和可重复性，对涡街流量计的性能进行评定，并确定合格范围。
5. 检定证书和报告：对合格的涡街流量计发放检定证书，并按照规定记录检定过程和结果。
该标准的实施可以保证涡街流量计的准确度和可靠性，并具有国家认可和权威性。
涡街流量计设计技术标准
一、 设计方案 _ 1、方案：
由使用单位填写流量计安装参数表，经使用单位和生产部签字确认，电控部据此 选型申报计划。
（见附表1）
2 、关键控制点：
传感器口径选择：（适合DN300以下）主要是对流量下限值进行核算。
它应该 满足以下条件：
1） 最小雷诺数不应低于界限雷诺数（R&= 2X 104）和对于应力式VSF 在下限流 量时旋涡强度应大于传感器旋涡强度的允许值（旋涡强度与升力P J 成比例关 系）。
2） 对于液体还应检查最小工作压力是否高于工作温度下的饱和蒸气压，即是 否会产生气穴现象。
3） 流量测量范围的确定还应检查是否处于仪表的最佳工作范围（即上限流量的 1/2 〜2/3 处）。
二、 设计标准
］（一）、选型及注意事项
可以从五个方面进行考虑，这五个方面为流量计仪表性能方面、流体特性方面、 安装条件方面、环境条件方面和经济因素方面。
五个方面的详细因素如下：
1、 仪表性能方面： 准确度、重复性、线性度、范围度、流量范围、信 号输出
特性、响应时间、压力损失等；
2、 流体特性方面：
温度、压力、密度、粘度、化学腐蚀、磨蚀性、结 垢、混相、相变、电导率、声速、导热系数、比热容，等熵指数；
3、 安装条件方面： 长度、管道口径，维修空间、
4、 环境条件方面： 振动等；
5、 经济因素方面： 仪表使用寿命、备品备件等。
（二）、包含内容 一、
仪表数据表（见附表2）
二、 控制方案说明： 1、涡街流量计的选用 涡街流量计的口径选择
管道布置方向，流动方向，检测件上下游侧直管段 电源、接地、辅助设备 （过滤器、消气器）、安装、等;
环境温度、湿度、电磁干扰、安全性、防爆、管道
仪表购置费、安装费、运行费、校验费、维修费、
涡街流量计的仪表口径及规格选择很重要， 它类似于差压流量计节流装置 的设计计算，要遵循一些原则进行选择。
仪表口径选择步骤如下。
首
先必须明确
以下工作参数。
1) 2) 3) 4)
根据上述原则选择的仪表口径不-定与管道通径相一致， 异形管并配置一段必要的直管段长度。
涡街流量计的精确度I
涡街流量计的精确度对于液体大致在± %卍± 2%R 对于气体在± l%R 〜± 2%R 重复性一般为％〜％由于涡街流量计的仪表系数较低，频率分辨率低， 口径愈大愈低，故仪表口径不宜过大(DN300以下)。
范围度宽是涡街流量计的特点，但重要的是下限流量为多少。
一般液体平 均流速下限为S ,气体为4〜5m ^S 。
涡街流量计的正常流量最好在正常测量 范围的1/2〜2/3处。
适用的情况
涡街流量计不适用于测量低雷诺数(Re D<2X 104)流体。
低雷诺数时斯特 劳哈尔数随着雷诺数而变，仪表线性度变差，流体粘度高会显著影响甚至阻 碍旋涡的产生，选型的一个限制条件是不能使用于界限雷诺数之下。
涡街流量计适用的流体比较广泛，但对于流体的脏污性质要注意。
含固体微 粒的流体对旋涡发生体的冲刷会产生噪声，磨损旋涡发生体。
若含有的短纤 维缠绕在旋涡发生体上将改变仪表系数。
2、安装注意事项 安装地点的选择： 环境温度避免安装在温度变
化大的场所。
如果受到热辐射时，须有隔热通风 措施。
_____________________________
环境空气避免流量计安装在含腐蚀性气体的环境中。
否则必须提供通风措
施。
流体名称，组分； ___________________ 工作状态的最大、
— _______
最高、常用、最低工作压力和工作温度 工作状态介质的粘度。
如不同时应连接
机械振动和冲击安装场所应避免机械振动和碰撞冲击。
高频电噪声干扰
现场安装
安装流量传感器之前，先将“法兰”焊接在管道上，不允许将法兰与传感器在装配状态下对管道进行焊接以免因过热损坏仪表。
焊接要保证法兰密封端面与
管道垂直。
涡街流量计属于对管道流速分布畸变、旋转流和流动脉动等敏感的流量计，因此，对现场管道安装条件应充分重视，遵照生产厂家使用说明书的要求执行。
涡街流量计可安装在室内或室外。
如果安装在地井里，有水淹的可能，要选用涎水型传感器。
传感器在管道上可以水平、垂直或倾斜安装，但测量液体和气体时为防止气泡和液滴的干扰，安装位置要注意，如图1所示。
(a)测量含液体的气体流量仪表安装;
(b)测量含气液体流量仪表安装
涡街流量计必须保证上、下游直管段有必要的长度，如图2所示。
fee
£501
正确错谟
混相流体的安装
图1
-------- Q
20D
51
(a ) —个90°弯头；(b )同心扩管；(C )同心收缩全开阀门;
(d )不同平面两个90°弯头;
(e )调节阀半开阀门；(f )同一平面两个90°弯头
传感器与管道的连接如图3所示。
在与管道连接时要注意以下问题。
图3传感器与管道的连接
减小振动对涡街流量计的影响应该作为涡街流量计现场安装的一个突出问题 首先
在选择传感器安装场所时尽量注意避开振动源。
其次采用弹性软管连接 在小口径中可以考虑。
第三，加装管道支撑物是有效的减振方法，一种管道支撑方法 如图5所
示。
昔道
仪表
仪衷内孔
墊片正确安装
垫片
仪表內孔
塑片不正确妄装
1) 2) 3) 4) 上、下游配管内径D 与传感器内径D'相同，其差异满足下述条件：W D'＜o 配管应与传感器同心，同轴度应小于'。
密封垫不能凸入管道内，其内径可比传感器内径大 如需断流检查与清洗传感器，应设置旁通管道如图
1 〜2mm 4所示。
5) 来关尿大于1.
>
D 不小于D 茨IT
＞应丿卜于D'的
垫片孔小
成套安装，包括前后直管段，流动调整器等是保证获得高精确度测量的一个措施, 特别
这些装配在制造厂进行更能保证安装的质量，图 6所示为一安装实例。
电气安装应注意传感器与转换器之间采用屏蔽电缆或低噪声电缆连接， 应超过使用说明书的规定。
布线时应远离强功率电源线，尽量用单独金属套管保护。
应
遵循"一点接地"原则，接地电阻应小于10Q 。
整体型和分离型都应在传感器侧接地, 转换器外壳接地点应与传感器"同地"。
（三）推荐品牌 横河公司
其距离不
E+H
罗斯蒙特
流量计
首道更架
图5安装管道支持举例
矍谀上游 再
SnioD
直営段
三、注意事项
（一）维护 平时巡检关注现场测量管道的振动、法兰有无泄漏，以及封条（铅） 有无改动。
（二） _____________________________________________ 校验 例行校马
—
故障校验 流量设备检修后所作的校验。
校验均要有记录。
（三）
检修 ____________________________________________________________________ 计量装置牵涉到计算产量、消耗等参与比较管理的，检修前报生产部门报批。
_ 检修结束后可根据检修时间及正常的流量估算进行手动累加。
做好检修记录登
记。
同时对拆启封条（铅）的检修后及时恢复，并作好记录。
四、典型案例
2009年9月，某公司大修后开车时，入尿素工段液氨涡街流量计（
DN40横河川 仪YF100—体型）瞬时流量偏低且不稳定。
检查二次仪表正常，各接线牢固，怀疑在 开车时，氨罐内的杂物带入工艺管道，旋涡发生体或测量管道内附着杂物。
利用液氨 缓冲槽液位调节阀，手动来回大幅度开关几次后，流量指示正常。
正常使用过程中关注正常的使用流量，出现较大偏差时及时查明原
因，排除流量设备的故障。
