电线电缆长度标准完整版

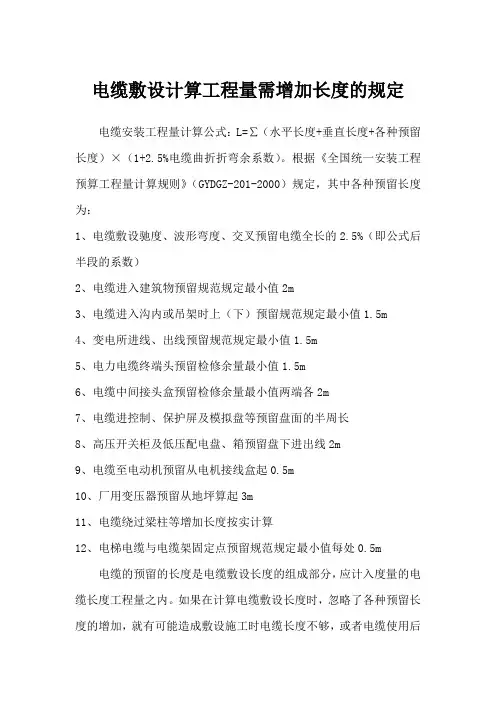

电缆敷设计算工程量需增加长度的规定

电缆安装工程量计算公式：L=∑（水平长度+垂直长度+各种预留长度）×（1+2.5%电缆曲折折弯余系数）。根据《全国统一安装工程预算工程量计算规则》（GYDGZ-201-2000）规定，其中各种预留长度为：

1、电缆敷设驰度、波形弯度、交叉预留电缆全长的2.5%（即公式后半段的系数）

2、电缆进入建筑物预留规范规定最小值2m

3、电缆进入沟内或吊架时上（下）预留规范规定最小值1.5m

4、变电所进线、出线预留规范规定最小值1.5m

5、电力电缆终端头预留检修余量最小值1.5m

6、电缆中间接头盒预留检修余量最小值两端各2m

7、电缆进控制、保护屏及模拟盘等预留盘面的半周长

8、高压开关柜及低压配电盘、箱预留盘下进出线2m

9、电缆至电动机预留从电机接线盒起0.5m

10、厂用变压器预留从地坪算起3m

11、电缆绕过梁柱等增加长度按实计算

12、电梯电缆与电缆架固定点预留规范规定最小值每处0.5m

电缆的预留的长度是电缆敷设长度的组成部分，应计入度量的电缆长度工程量之内。如果在计算电缆敷设长度时，忽略了各种预留长度的增加，就有可能造成敷设施工时电缆长度不够，或者电缆使用后

进行检修时因无余量而无法操作。

电线电缆材料设备编码：GB5023.3-1997、GB12706-2002材料分类基础及主体结构

尺寸偏差外观质量要求性能要求质量抽检要求质量检验及试验

标志包装质量检验按线缆总数5%抽验，小于1000米全数检验用米尺测量线缆长度，用千分尺测量导线线径。用万用表测量导线电阻(导线电阻=0.018*长度/截面)检验规则及合格判定标准：抽检合格率99%以上为合格。交货时应一起提交产品检验报告每捆线缆要有产品合格证及长度标志，电缆护套外表面上就印有永久辨认的清晰长度标志，长度标志以M为单位，电缆护套外表面还应印有制造厂名或其代号、制造年份及电缆型号。产品外观标识要清晰，现场抽检产品质量必须满足国家规范标准，现场抽测每盘线长度不得少于乙方承诺长度米数，按照甲方要求的长度定尺送货。标志、包装、运输及储存要求质量要求导线长度按标记长度无偏差外观完好，无起皮，每盘米数足尺,无裂纹，无缺陷等现象。 线缆含铜量必须达到99.9%，线径符合国家标准。

线缆用塑料袋密封包装材料设备质量标准材料设备质量标准编码：材料设备名称：材料设备检验及标准编号：产品规格与标记铜芯绝缘导线 BV系列控制电缆 KVV系列电缆 YJV系统储存

标准审查人：编制说明1、使用楷体10#字或5号字，每行靠左靠上对齐；2、材料编码使用招标中心统一编码；3、材料分类按照编制总表的材料分类填写。 本标准仅适用于正源房地产及区域公司及各产业链行业公司。装、运输及储存要求

编制编制人：运输储存时应采取相应保护措施，防止相互碰撞。挤压设计图纸专项要求按所需功能对所用线缆类型进行标注备注

电缆计算长度

一、背景介绍

电缆是电力传输的重要组成部分，广泛应用于各个领域。在电缆的安装过程中，计算长度是必不可少的一步。正确的计算长度可以保证电缆的安装质量，避免浪费材料和时间。本文将介绍电缆计算长度的方法和注意事项。

二、计算方法

1. 直线长度法

直线长度法是最简单的计算方法，适用于电缆的直线敷设。计算公式为：电缆长度=敷设距离。

例如，如果需要在两个点之间敷设一条电缆，两点之间的距离为100米，则电缆长度为100米。

2. 弯曲长度法

弯曲长度法适用于电缆的弯曲敷设。在弯曲敷设中，电缆的长度会因为弯曲而增加。计算公式为：电缆长度=弯曲长度+直线长度。

弯曲长度的计算方法为：弯曲长度=弯曲半径×弯曲角度×π/180。

例如，如果需要在一个半径为2米的圆弧上敷设一条电缆，圆弧的角度为90度，则弯曲长度为2×90×π/180=3.14米。如果圆弧的长度为10米，则电缆长度为3.14+10=13.14米。

3. 等效长度法

等效长度法适用于电缆的复杂敷设。在复杂敷设中，电缆的长度会因为弯曲、交叉等因素而增加。等效长度法将复杂敷设转化为若干个简单敷设，然后将各个简单敷设的长度相加得到电缆的总长度。

例如，如果需要在一个弯曲、交叉的路径上敷设一条电缆，可以将路径分解为若干个简单敷设，然后将各个简单敷设的长度相加得到电缆的总长度。

三、注意事项

1. 在计算长度时，应该考虑电缆的弯曲半径、弯曲角度、交叉等因素，以保证计算结果的准确性。

2. 在实际敷设中，应该根据电缆的规格和敷设环境选择合适的计算方法。

3. 在计算长度时，应该预留一定的余量，以避免因为计算不准确而导致电缆长度不足。

4. 在敷设电缆时，应该注意电缆的弯曲半径和弯曲角度，以避免电缆因为过度弯曲而损坏。

四、结论

电缆计算长度是电缆敷设的重要环节，正确的计算方法和注意事项可以保证电缆的安装质量和效率。在实际敷设中，应该根据电缆的规格和敷设环境选择合适的计算方法，并注意电缆的弯曲半径和弯曲角度，以避免电缆因为过度弯曲而损坏。

线缆导线长度测量公差100毫米

摘要：

一、引言

二、线缆导线长度测量的重要性

三、线缆导线长度测量的公差标准

四、我国线缆导线长度测量公差的现状

五、提高线缆导线长度测量公差的措施和建议

六、总结

正文：

一、引言

线缆导线长度测量是电线电缆制造行业中一个重要的环节，不仅影响到产品质量和性能，而且对企业的经济效益和市场竞争力产生直接影响。因此，精确测量线缆导线长度至关重要。

二、线缆导线长度测量的重要性

线缆导线长度测量的精确度直接关系到电线电缆产品的性能和质量，如导线电阻、电压降、线缆的柔软度等。如果导线长度测量不准确，可能会导致电线电缆在使用过程中出现故障，影响设备的正常运行，甚至可能对人身安全造成威胁。

三、线缆导线长度测量的公差标准

根据我国相关规定，线缆导线长度测量公差应控制在 100 毫米以内。这一标准是为了确保电线电缆产品在设计和使用过程中能够满足性能要求，降低故障率，提高产品使用寿命。

四、我国线缆导线长度测量公差的现状

目前，我国线缆导线长度测量公差控制水平参差不齐，部分企业由于技术设备落后、管理不规范等原因，导致导线长度测量公差超出标准范围。这一现象不仅影响了产品质量，还削弱了我国电线电缆行业的整体竞争力。

五、提高线缆导线长度测量公差的措施和建议

1.加大技术设备投入，引进高精度测量仪器，提高测量精度；

2.加强企业管理，完善质量控制体系，确保导线长度测量公差始终控制在标准范围内；

3.提高员工技能培训，增强员工的质量意识，降低人为因素对测量公差的影响；

4.加强行业自律，推动企业之间的技术交流与合作，共同提高我国电线电缆行业的整体水平。

六、总结

线缆导线长度测量公差对电线电缆产品质量和性能具有重要影响。
