橡套电缆技术参数
产品名称:
产品说明:
本产品适用交流额定电压450/750V及以下家用电器，电动工具和各种移动电器设备。
一、生产执行标准：JB8735.2-1998
二、使用特性
1、额定电压300/500V（YZ型），450/750V（YC）型；
2、线芯的长期允许工作温度应不超过65℃；
3、“W”型电缆具有耐气候和一定的耐油性能，适宜于在户外或接触油污的场合使用；
4、-ZR型电缆具有阻燃性能。
三、型号、名称及主要用途用表1
表1
四、规格范围如表2
表2
五、规格尺寸及技术参数如表3～表5
表3 YQ，YQW型300/300V
表4 YZ，YZW型300/500V
表5 YZ，YZW型300/500V
六、交货要求
1、成圈100M，成盘应大于100M；
2、短段电缆不小于10M，短段电缆的交货数量不超过交货总长度10%，且每个包装件应不超过五段；
3、根据双方协议允许任何长度的电缆交货，长度误差为±0.5%；
4、用户对产品有阻燃特性要求，在合同中需另补充协议。
橡套软电缆。
35kV交联聚乙烯电缆技术条件1.适用范围本技术条件适用于河南省电力公司35Kv电缆的招标通用订货，是相关设备通用订货合同的技术条款。
2.采用标准供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。
行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。
当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。
3．使用条件3．1运行条件3．1．1系统额定电压：35kV3．1．2系统最高运行电压：40.5kV3．1．4系统频率：50Hz3．1．5系统接地方式：中性点不接地系统（含经消弧线圈接地）3．2环境条件3．2．1海拔高度：不大于1000 m3．2．2环境温度：－25℃～＋45℃3．2．3土壤热阻系数：1.2℃.m/W3．2．4埋设深度：1.1米3．2．5土壤温度：25℃3．2．6空气温度：40℃3．3敷设条件、安装位置及环境3.3.1电缆敷设在沟道内，沟道雨季有积水,电缆会完全浸入水中。
3.3.2电缆敷设在排管内，排管材料为水泥、塑料或钢铁。
3.3.3电缆直接埋设在土壤中，埋设深度为1.0 1.5m。
3.3.4电缆终端安装于户内开关柜或户外杆塔上，电缆户外终端直接安装在户外电缆终端站内。
3.3.5敷设电缆时，电缆允许敷设最低温度在敷设前24h内的平均温度以及敷设现场的温度不低于0℃。
3.3.6敷设电缆使用机械牵引4．1使用特性电缆导体的最高额定工作温度90℃，短路时电缆导体的最高温度250℃（持续时间不超过5秒）4．2型号投标电缆型号: YJV22或YJLV22（交联聚乙烯绝缘聚氯乙烯内护套钢带铠装聚氯乙烯护套电力电缆）4．3电缆额定电压 U／U 26/35kV4．4结构材料4．4．1导体导体表面光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。
导体采用绞合圆形紧压线芯，紧压系数不小于0.9。
4．4．2挤出交联工艺导体屏蔽、绝缘、绝缘屏蔽采用芬兰诺基压公司的三层共挤挤塑机生产；挤出交联工艺采用导体预热、痰气加热、氮气冷却，全封闭干式交联。
10kv电缆到货验收标准一、引言。
10kv电缆是电力系统中重要的输电设备，其质量直接影响着电力系统的安全稳定运行。
为了确保10kv电缆的质量，对其到货时进行验收是非常必要的。
本文将介绍10kv电缆到货验收的标准和要求，以便于相关人员进行有效的验收工作。
二、外观验收。
1. 外包装，检查外包装是否完好无损，有无破损、潮湿等情况。
2. 标识，检查电缆标识是否清晰完整，包括产品型号、规格、生产日期等信息。
3. 表面，检查电缆外皮是否有裂纹、气泡、凹陷等缺陷，表面应平整光滑，无明显损伤。
三、尺寸验收。
1. 长度，测量电缆长度是否符合要求，允许的偏差范围为正负5%。
2. 直径，测量电缆直径是否符合要求，应在允许的公差范围内。
3. 弯曲半径，检查电缆的弯曲半径是否符合要求，以确保电缆在敷设时不会受到过大的拉伸力。
四、电气性能验收。
1. 绝缘电阻，使用绝缘电阻测试仪对电缆的绝缘电阻进行测试，确保其符合标准要求。
2. 交流电阻，使用交流电阻测试仪对电缆的交流电阻进行测试，确保其符合标准要求。
3. 介质损耗，使用介质损耗测试仪对电缆的介质损耗进行测试，确保其符合标准要求。
五、包装验收。
1. 包装标志，检查包装上的标志是否正确清晰，包括产品型号、规格、数量等信息。
2. 包装材料，检查包装材料是否符合要求，是否能够有效保护电缆不受损坏。
3. 包装方式，检查电缆的包装方式是否合理，是否易于搬运和储存。
六、验收结论。
根据以上验收标准，对10kv电缆进行到货验收，必须严格按照标准要求进行检验。
只有确保电缆的质量符合标准，才能保证其在电力系统中的安全可靠运行。
希望相关人员能够严格执行验收标准，确保10kv电缆的质量。
七、总结。
10kv电缆到货验收标准的制定和执行，是确保电力系统安全运行的重要环节。
只有通过严格的验收标准，才能保证电缆的质量符合要求，确保电力系统的安全稳定运行。
希望相关人员能够认真贯彻执行验收标准，为电力系统的安全运行贡献自己的一份力量。
SYV75-2-1×8同轴电缆Q/TY1020-2010本产品适用于通信系统机房内通信设备内部、通信设备之间、通信设备与配线架之间的主要工作频率为1MHz～200MHz的连接电缆。
1.电缆型号：SYV75-2-1×8 SYV75-2-2×8S-------------------------------------------射频同轴电缆Y-------------------------------------------聚乙烯绝缘V-------------------------------------------聚氯乙烯护套75------------------------------------------特性阻抗75Ω2--------------------------------------------导体绝缘外径1--------------------------------------------单层编织屏蔽2---------------------------------------------双层编织屏蔽8---------------------------------------------8芯2. 内导体内导体直径要求：1/0.34mm±0.01mm，内导体应为质量均匀、无缺陷、完整的一根圆形截面无氧铜线。
根据不同的要求也可以采用镀锡铜线。
内导体外观应圆整光亮、无氧化、无机械损伤、无变形。
镀锡铜线的镀层应均匀连线并具有良好的附着性。
3. 绝缘绝缘采用实芯聚乙烯绝缘，绝缘应同心、连续、紧密挤包在内导体上，绝缘和内导体之间不得有任何空隙。
绝缘标称外径为2.0mm，任何一个绝缘截面上的绝缘同心度不小于94%。
绝缘层应附着在内导体上，以防止潮气进入。
绝缘不应粘结的过紧，当制作接头需除掉绝缘层时是，绝缘层应能完全从内导体上剥离下来。
35kV交联聚乙烯电缆技术条件1.适用范围本技术条件适用于35KV电缆的招标通用订货，是相关设备通用订货合同的技术条款。
2.采用标准供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。
行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。
当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。
3．使用条件3．1运行条件3．1．1系统额定电压：35kV3．1．2系统最高运行电压：40.5kV3．1．4系统频率：50Hz3．1．5系统接地方式：中性点不接地系统（含经消弧线圈接地）3．2环境条件3．2．1海拔高度：不大于1000 m3．2．2环境温度：－25℃～＋45℃3．2．3土壤热阻系数：1.2℃.m/W3．2．4埋设深度：1.1米3．2．5土壤温度：25℃3．2．6空气温度：40℃3．3敷设条件、安装位置及环境3.3.1电缆敷设在沟道内，沟道雨季有积水,电缆会完全浸入水中。
3.3.2电缆敷设在排管内，排管材料为水泥、塑料或钢铁。
3.3.3电缆直接埋设在土壤中，埋设深度为1.0 1.5m。
3.3.4电缆终端安装于户内开关柜或户外杆塔上，电缆户外终端直接安装在户外电缆终端站内。
3.3.5敷设电缆时，电缆允许敷设最低温度在敷设前24h内的平均温度以及敷设现场的温度不低于0℃。
3.3.6敷设电缆使用机械牵引4．1使用特性电缆导体的最高额定工作温度90℃，短路时电缆导体的最高温度250℃（持续时间不超过5秒）4．2型号投标电缆型号: YJV22或YJLV22（交联聚乙烯绝缘聚氯乙烯内护套钢带铠装聚氯乙烯护套电力电缆）4．3电缆额定电压 U／U 26/35kV4．4结构材料4．4．1导体导体表面光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。
导体采用绞合圆形紧压线芯，紧压系数不小于0.9。
4．4．2挤出交联工艺导体屏蔽、绝缘、绝缘屏蔽采用芬兰诺基压公司的三层共挤挤塑机生产；挤出交联工艺采用导体预热、痰气加热、氮气冷却，全封闭干式交联。
中华人民共和国铁道部部标准TB 1472-83 综合护套、铝护套信号电缆技术条件本标准适用于交流额定电压500V直流电压1000V及以下的室外固定敷设电缆。
1 引言1.1 适用的温度条件1.1.1线芯的长期允许工作温度应不超过70℃。
1.1.2 电缆在温度–40～60℃时使用。
1.1.3普通护套在环境温度不低于–5℃耐寒护套不低于–10℃的条件下敷设时无须预热。
1.2 屏蔽作用1.2.1 综合护套、铝护套均有屏蔽作用。
均适用于经过计算需要设置屏蔽电缆的电气化区段。
1.2.2综合护套带铠装的电缆，当护套上的感应电压为35～200V／km时，电缆的屏蔽系数γ小于或等于0.8。
1.2.3 铝护套带铠装的电缆，当护套上的感应电压为35～200V／km时，电缆的理想屏系数γ小于或等于0.3。
1.3 弯曲半径敷设时的弯曲半径不小于电缆外径的15倍。
1.4 适用的频率范围1.4.1综合扭绞的扭绞线对适用于音频范围以内的设备，也可用于一般的工频以下或直流设备。
1.4.2 普通型结构适用于工频以下或直流设备。
2 品种规格2.1 综合护套信号电缆2.1.1 综合护套普通型信号电缆的型号如表1所示：中华人民共和国铁道部1983—03—05发布 1983—10—01实施2.1.2综合护套综合扭绞信号电缆的型号如表2所示：2.2 铝护套信号电缆2.2.1 铝护套普通型信号电缆型号如表3如示：以一机部的电缆型号编制为原则，并参考通信电缆的型号进行编制。
3 技术要求3.1线芯3.1.1电缆为铜导电线芯，其芯径为1.0mm。
3.1.2导电线芯应符合JB 647–77《圆铜线》TR型软圆铜单线标准。
3.2导电线芯绝缘采用高压聚乙烯，熔融指数为0.3，其标称厚度为0.6mm，厚度允许偏差为±0.1mm。
3.3普通线芯的绞合及识别方式3.3.1绝缘线芯应绞合，绞合时相邻两层的绞合方向相反，最外层的绞合方向为右向。
各层间允许疏绕棉纱或其它纤维村料。
1.7供方应获得IS09000 ( GB/T 19001 )资格认证书或具备等同质量认证证书，产品应在相同或更恶劣的运行条件下持续运行三年以上的成功经验。
提供的产品应有两部鉴定文件或等同有效的证明文件。
对于新产品，必须经过挂网试运行，并通过产品鉴定。
2.使用环境条件2.1运行条件2 . 1. 1系统标称电压和频率：10kV , 50Hz o2.1.2系统最髙运行电压：12 kV2.1.3系统接地方式：中性点不接地系统，单相接地时允许持续运行8h o2.2环境条件环境温度：-10>40°C；海拔髙度：1860m；污秽等级：II级(外绝缘爬电比距：22mm/kv)；相对湿度：85%；地震烈度：8级；设备安装场所：户外。
相对湿度：月平均相对湿度不大于90%日平均相对湿度不大于95%2.3敷设条件：室外电缆沟、电缆沟，室电缆桥架。
2.4运行要求2.4.1电缆导体的额定运行温度为：交联聚乙烯绝缘90°C o2.4.2短路时，5秒钟电缆导体的最高温度不超过：250°Co3・技术参数和要求本次招标设计的的电缆，其技术参数除应符合GB/T12706-2008的要求以外，还应满足本标书以下要求。
3.1导体导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。
导体采用紧压圆形硬铜导线。
3.2挤出交联工艺导体屏蔽、绝缘、绝缘屏蔽应釆用共挤工艺，化学交联。
3.3导体屏蔽导体屏蔽为挤包的交联半导电层，半导电层应均匀地包覆在导体上, 表面光滑，无明显绞线凸纹，不应有尖角、颗粒、烧焦或擦伤的痕迹。
在剥离导体屏蔽时，半导电层不应有卡留在导体绞股之间的现象。
导体屏蔽层的标称厚度为0. 8nmi。
3.4绝缘绝缘标称厚度为4.5nun,最小厚度不小于4. 05nun,绝缘偏心度不大于8%.3.5电缆不圆度电缆不圆度应不大于10% O电缆不圆度=（电缆最大外径一电缆最小外径）/电缆最大外径X 100%3.6成品导线标志成品架空绝缘电缆的表面应连续印刷厂名、型号、电压、导体截面、制造年份和计米长度标志，不得连续500mm无标志。
4.3 电缆要求4。
3.1电缆结构和材料投标方提供详细说明电缆的结构形式、各层结构的材料及其特性。
电缆防火性能、过载保护能力（主要考核绝缘老化或击穿等）、载流能力、最高工作温度、防水、防腐、防爆、屏蔽性能、使用寿命、产品环保性能、机械性能和弯曲性能等,并提交相关的型式试验报告。
用于电缆的所有材料根据使用条件考虑强度、耐用性和其它化学、物理性能，选用最适用的、新的、优质的、无损伤和无缺陷的材料。
（1）、导体材料及线芯电缆均采用退火铜芯导线。
直流动力电缆导体应为圆形并绞合紧压，紧压系数不小于0.9。
导体采用多股圆形紧压绞合导体。
电缆导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。
导体在适当的运行温度下电缆寿命大于30年。
控制电缆导体的最高运行温度为70℃,短路时最高温度为160℃。
电缆导体的材料为铜，型号: ，铜锭品牌：(铜纯度不小于%），产地：。
直流动力电缆导体的最高运行温度为90℃，短路时最高温度为250℃。
电缆导体的材料为铜，型号：，铜锭品牌: （铜纯度不小于％）,产地：.（2)、绝缘及护套电缆的绝缘材料应适用于主要技术数据表的温度条件下的运行。
控制电缆绝缘水平U。
/ U为450/750V。
直流动力电缆绝缘水平U。
/ U为0。
6/1kV电缆芯与绝缘层之间的冲击耐压,应满足系统绝缘配合要求的雷电冲击绝缘水平。
控制电缆的绝缘材料一般可采用耐热耐寒型的聚氯乙烯,特殊情况下采用氟塑料。
控制电缆的护套一般可采用阻燃型挤包聚乙烯,但应适应于夏季的高温环境和冬季的低温环境及虫害鼠害地区运行。
特殊情况下采用氟塑料.控制电缆一般不需要带铠装，根据订货要求铠装应采用电缆钢带内铠装。
控制电缆应具有金属总屏蔽层,屏蔽抑制系数不能大于0.01，静电感应电压(静电电压20kV）应低于20mV，电磁干扰感应电压（50Hz 400A/m）应低于5mV。
控制电缆绝缘标称厚度满足GB/T 9330.1—2008表2中所列内容，控制电缆护套表层厚度满足GB/T 9330.1—2008表8中所列内容。

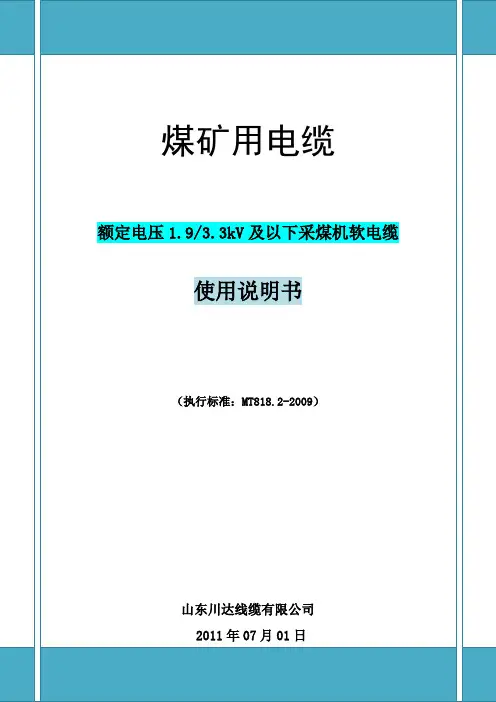

山东川达线缆有限公司技术文件1额定电压1.9/3.3kV 及以下采煤机软电缆产品使用说明书一、概述1、产品分类及命名1.1执行标准：本产品执行标准MT818.2-2009 1.2电缆型号：见表1 表1电缆型号型 号 名 称用 途MC-0.38/0.66采煤机橡套软电缆额定电压为0.38/0.66kV 采煤机及类似设备的电源连接MCP-0.38/0.66 采煤机屏蔽橡套软电缆 额定电压为0.38/0.66kV 采煤机及类似设备的电源连接 MCP-0.66/1.14 采煤机屏蔽橡套软电缆 额定电压为0.66/1.14kV 采煤机及类似设备的电源连接 MCP-1.9/3.3采煤机屏蔽橡套软电缆 额定电压为1.9/3.3kV 采煤机及类似设备的电源连接1.3型号命名含义：M-煤矿用电缆的系列代号；C-采煤机用；P-非金属屏蔽； 1.4电缆结构设计图MC-0.38/0.66 MCP-0.38/0.66 MCP-0.66/1.14(A 型) MCP-0.66/1.14(B 型) MCP-1.9/3.3(A 型) MCP-1.9/3.3(B 型)1－动力线芯导体；2－地线芯导体（屏蔽型电缆含半导电层）； 3－控制线芯导体；4－绝缘；5－半导电屏蔽层(MC 型电缆无屏蔽层)； 6－外护套；7－内护套；8－加强层二、主要技术参数1、规格：电缆规格及主要技术参数符合表2、表3、表4的规定，其中地线芯导体标称截面不小于表2、表3、表4的规定的规格。
表2 额定电压0.38/0.66kV 电缆尺寸参数芯数×导体标称截面 mm 2标称厚度 mm电缆外径 mm动力线芯 地线芯 动力线芯绝缘护 套 MC-0.38/0.66 MCP-0.38/0.66 3×16 3×25 3×35 3×50 3×70 3×951×4 1×6 1×6 1×10 1×16 1×251.6 1.8 1.82.0 2.0 2.24.55.5 5.5 5.56.0 6.029.5～34.5 36.0～41.0 39.0～45.0 44.0～50.5 50.0～57.5 56.0～63.5 33.0～38.0 39.0～45.0 42.5～48.5 47.5～54.5 53.0～60.5 59.5～67.01、工作条件：1.1额定工作电压(Uo/U)分别为0.38/0.66kV、0.66/1.14 kV、1.9/3.3 kV。
电缆技术规范书1.总则1.1本技术规范是天长市博太仪表电缆有限公司提供0.6/1kV交联聚乙烯绝缘耐火电力电缆而作的技术规定。
1.2 本规范规定了供货方遵循的标准、电缆的技术要求、试验、包装及储运等。
1.3 供方提供的交联聚乙烯绝缘电力电缆，均通过型式试验和鉴定，并经长期实践运行证明产品质量优良、安全可靠。
1.4本技术规范是合同的主要技术文件之一，与合同具有同等的法律效力。
2.执行标准GB/T12706.2-2002 《额定电压1kV(Um=1.2 kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第2部分：额定电压6KV(Um=7.2 kV)到30KV(Um=36kV)电缆》GB/T3956-1997 《电缆的导体》JB/T8996-1999 《高压电缆选用导则》GB2952-1989 《电缆外护层》GB/T3048-1994 《电线电缆电性能试验方法》GB/T2951-1997《电线电缆机械物理性能试验方法》GB6995《电线电缆识别标志方法》YB/T024-1992 《铠装电缆用金属带》JB/T8137-1999《电线电缆交货盘》GB8170 《数字修约规则》GB50217-1994 《电力电缆工程设计规范》IEC60502 《额定电压30kV及以下挤出塑料绝缘电力电缆》GB/T18380-2001 《电缆在火焰条件下的燃烧试验》GB/T12666.6-1999 《电线电缆燃烧试验方法--6、电线电缆耐火特性试验方法》GB9330-1988 《塑料绝缘控制电缆》BS5308 《供内部安全系统用检测仪器电缆》GB/T3953--1983 《电工圆铜线》GB/T3955—1983 《电工圆铝线》3.使用条件3.1运行条件系统标称电压U/U 0.6/1kV系统最高运行电压Um 1.2kV系统频率 50HZ系统接地方式中性点直接接地系统或小电阻接地3.2运行要求电缆导体的额定运行温度 90℃短路时,电缆导体的最高温度 250℃短路时间不超过5s电缆弯曲半径：非铠装型单芯电缆不小于20倍的电缆外径；三芯电缆不小于15倍的电缆外径铠装型单芯电缆不小于15倍的电缆外径；三芯电缆不小于12倍的电缆外径3.3运行环境条件3.3.1 环境温度.：-25～+45℃。
W D Z A N-Y J Y23低压电力电缆技术规格书标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-1kV低压电力电缆技术规格书1 适用范围本技术规格书适用于所需的1kV低压电力电缆。
2 工作条件电缆的额定电压U0/U（U m）为1（）kV。
在电缆的电压表示U0/U（U m）中：U0----电缆设计用的导体对地或金属屏蔽之间的额定工频电压；U ----电缆设计用的导体间的额定工频电压；U m----设备可承受的“最高系统电压”的最大值。
绝缘混合料的导体最高温度绝缘混合料的导体最高温度见表1.表1电缆的型号、名称见表2。
表 2导体导体应符合GB/T 3956规定的退火铜导体。
导体外绕包耐火带。
绝缘绝缘采用交联聚乙烯绝缘料，绝缘标称厚度应符合GB/T 的规定。
多芯电缆的缆芯、填充物及包带4.3.1 缆芯由绝缘单线绞合而成。
4.3.2 允许填充适量的阻燃填充绳，保证缆芯圆整。
4.3.3 缆芯外绕包合适的带材扎紧。
内衬层内衬层采用挤包一层无卤低烟阻燃聚烯烃护套料，其厚度应合GB/T 的规定。
铠装层铠装层采用双层钢带间隙绕包形式，其技术要求符合GB/T 的规定。
外护套电缆外护套采用无卤低烟阻燃聚烯烃护套料，护套厚度及技术要求符合GB/T 的规定。
电气性能电气性能应符合GB/T 的规定。
机械物理性能机械物理性能应符合GB/T 的规定。
阻燃、耐火性能阻燃、耐火性能应符合GB/T 19666的规定。
5 电缆交货长度电缆交货长度根据双方协议，允许以任何长度电缆交货。
6 检验规则电缆由制造方的质量检验部门检验合格方能出厂，每个出厂的包装件上附有产品质量检验合格证。
产品应按GB/T 的要求的试验项目进行试验验收。
7 标志、包装、运输、储存标志成品电缆的护套表面应有制造厂名称、产品型号及额定电压的连续标志，标志应字迹清楚、容易辨认、耐擦。
成品电缆标志应符合 GB/T 规定；电缆绝缘线芯标志应符合GB/T 规定。
电线电缆检验规程 第一部分：产品例行试验1范围本规程规定了电缆产品例行试验的定义、总要求、产品执行标准、试验项目、试验指标要求以及判定准则。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T3048-1994电线电缆电性能试验方法 GB/T3956-1997电缆的导体GB5023-1997额定电压450/750V 及以下聚氯乙烯绝缘电缆 GB9330-1988塑料绝缘控制电缆GB/T12706-2002额定电压1kV (Um =1.2kV )到35kV (Um =40.5kV )挤包绝缘电力电缆及附件GB12527-1990额定电压1kV 及以下架空绝缘电缆 GB14049-1993额定电压10kV 、35kV 架空绝缘电缆 GB/T19666-2005阻燃和耐火电线电缆通则JB/T8734-1997额定电压450/750V 及以下聚氯乙烯绝缘电缆电线和软线 额定电压1kV 、10kV 钢芯铝绞线线芯架空绝缘电缆 额定电压0.6/1kV 挤包绝缘电力电缆额定电压450/750V 及以下交联聚乙烯绝缘控制电缆 额定电压450/750V 及以下交联聚乙烯绝缘电缆 额定电压0.6/1kV 及以下塑料绝缘金属屏蔽电力电缆额定电压450/750V 及以下聚氯乙烯绝缘金属屏蔽钢带铠装控制电缆3定义例行试验(试验代号R ),由制造方在成品电缆的所有制造长度上进行的试验，以检验所有电缆是否符合规定的要求。
4总要求4.1 例行试验应在每一个电缆制造长度上进行 4.2 例行试验应在环境温度下进行。
Q/12BJ4881-2005 Q/12BJ4973-2005 Q/12BJ4977-2005 Q/12BJ5139-2003 Q/12BJ5142-2003 Q/12BJ5145-20035额定电压1kV和3kV电力电缆5.1产品执行标准GB/T12706.1-2002《额定电压lkV到35kV挤包绝缘电力电缆及附件第1部分：额定电压lkV和3kV 电缆》Q/12BJ4973-2005《额定电压0.6/lkV挤包绝缘电力电缆》Q/12BJ5142-2003《额定电压0.6/1kV及以下塑料绝缘金属屏蔽电力电缆》GB/T19666-2005《阻燃和耐火电线电缆通则》5.2例行试验项目5.35.3.120°C导体直流电阻应对所有导体进行测量，如果有同心导体也应包括在内，试验结果应不超过附录A（标准的附录）规定的相应的最大值。
◆执行标准：GB12706-91等效采用IEC502、IEC332-3标准
◆用途：适用于额定电压U 0 /U为26/35KV及以下供输配电系统中。
◆使用特性：工作温度：电缆线芯允许长期最高不超过90℃
线芯短路温度不得超过250℃，持续时间不超过5秒。
◆弯曲半径：
单芯电缆允许弯曲半径：20（d+D）±5%
多芯电缆允许弯曲半径：15（d+D）±5%
◆敷设温度：低0℃时敷设，必须预先加温。
◆敷设落差：敷设不受水平落差限制。
◆电缆型号、名称及用途
亦可生产聚乙烯护套YJY、YJLY系列产品
◆电缆规格：
表中示列入的产品标准、规格和截面，亦可按用户要求生产◆生产范围：
表中未列入的产品标准、规格和截面，亦可按用户要求生产。
◆导电线芯直流电阻：
电缆3+1，3+2、4+1、电缆中3、4（主线芯）和1、2（辅线芯）之间的配备。
◆电缆截流量：
型号说明:
型号规格表示:
例1: 0.6/1KV铜芯交联聚乙烯绝缘聚氯乙烯护套、3芯120mm 2 交联电力电缆表示为： YJV0.6/1KV 3×120mm
例2：8.7/10KV铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套、3芯70mm 2 高压交联电力电缆表示为： YJV
22 8.7/10KV 3×70
◆交货长度：电缆一般应不少于100米，允许50米以上的短线交货、数量不超过交货总长的10%；如有特殊要求供需双方可另行协商。
电缆交货盘验收标准
一、引言。
电缆是电力系统中不可或缺的重要组成部分，其质量直接关系到电力系统的安全稳定运行。
为了保证电缆的质量，交货盘验收是非常重要的环节。
本文将就电缆交货盘验收标准进行详细介绍，以期为相关人员提供参考。
二、验收标准。
1. 外观检查。
在进行电缆交货盘验收时，首先需要对电缆的外观进行检查。
包括电缆的外观是否平整，表面是否有明显的损伤、磨损或者裂纹等。
同时还需要检查电缆的印字是否清晰完整，是否与合同规定的信息一致。
2. 尺寸检查。
电缆的尺寸是其质量的重要指标之一，因此在验收时需要对电缆的尺寸进行检查。
包括电缆的直径、外径、绝缘厚度等参数是否符合合同规定的要求。
3. 电气性能检查。
电缆的电气性能是其使用过程中的关键指标，因此在验收时需要对电缆的电气性能进行检查。
包括电缆的绝缘电阻、介质损耗、放电量等参数是否符合国家标准和合同规定的要求。
4. 包装检查。
在进行电缆交货盘验收时，还需要对电缆的包装进行检查。
包括包装是否完好无损，是否有严重的变形或者破损等情况。
5. 相关文件检查。
最后，在进行电缆交货盘验收时，还需要对相关文件进行检查。
包括电缆的质
量证书、出厂合格证、产品合格证等是否齐全，并且与实际情况一致。
三、结论。
电缆交货盘验收标准是保证电缆质量的重要环节，只有严格按照标准进行验收，才能保证电缆的质量和安全可靠性。
希望相关人员能够严格执行电缆交货盘验收标准，确保电缆质量，保障电力系统的安全稳定运行。
电线电缆标准中关于交货长度的规定
目前的电线电缆产品制造销售活动当中，产品的交货长度包括长度误差，通常都由供需双方约定，或者没有明确约定。
久而久之，对于电线电缆产品的交货长度误差的认识变得不够统一，也不够清楚。
很多人不知道是不是有统一的规定，规定的来源在哪里？工商、质检或计量部门对电线电缆的长度也有进行抽查，所要求的误差指标也让企业困惑。
现将国家标准或行业标准对电线电缆的交货长度所做规定收集摘录如下：
注：※为被新版代替的标准。
由上可看出：
1、采用IEC标准的国家标准，都没有交货长度的规定，我国自行制
订的标准有此规定；
2、新版标准因为采用IEC标准，取消了交货长度的规定，旧版标准
的规定可以参考。
3、标准中对电线电缆交货长度规定了误差要求的，都是±0.5%；。
