动态平衡阀在空调系统中的应用

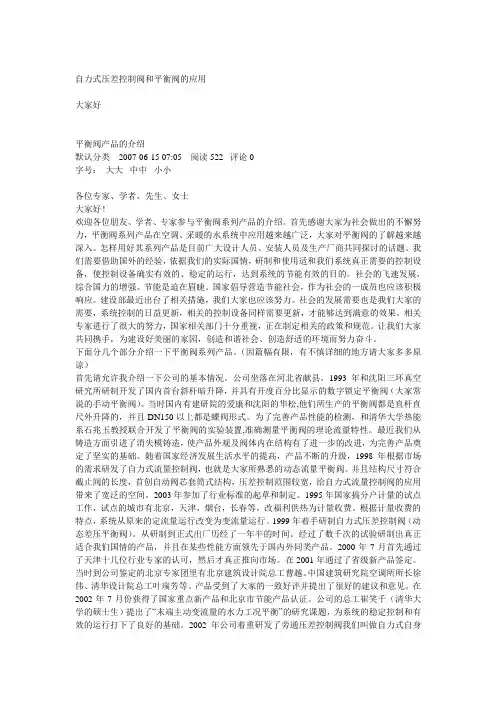

自力式压差控制阀和平衡阀的应用大家好平衡阀产品的介绍默认分类 2007-06-15 07:05 阅读522 评论0字号：大大中中小小各位专家、学者、先生、女士大家好！欢迎各位朋友、学者、专家参与平衡阀系列产品的介绍。

首先感谢大家为社会做出的不懈努力，平衡阀系列产品在空调、采暖的水系统中应用越来越广泛，大家对平衡阀的了解越来越深入。

怎样用好其系列产品是目前广大设计人员、安装人员及生产厂商共同探讨的话题。

我们需要借助国外的经验，依据我们的实际国情，研制和使用适和我们系统真正需要的控制设备，使控制设备确实有效的、稳定的运行，达到系统的节能有效的目的。

社会的飞速发展，综合国力的增强。

节能是迫在眉睫。

国家倡导营造节能社会，作为社会的一成员也应该积极响应。

建设部最近出台了相关措施，我们大家也应该努力。

社会的发展需要也是我们大家的需要，系统控制的日益更新，相关的控制设备同样需要更新，才能够达到满意的效果。

相关专家进行了很大的努力，国家相关部门十分重视，正在制定相关的政策和规范。

让我们大家共同携手，为建设好美丽的家园，创造和谐社会、创造舒适的环境而努力奋斗。

下面分几个部分介绍一下平衡阀系列产品。

（因篇幅有限，有不慎详细的地方请大家多多原谅）首先请允许我介绍一下公司的基本情况。

公司坐落在河北省献县，1993年和沈阳三环真空研究所研制开发了国内首台斜杆暗升降，并具有开度百分比显示的数字锁定平衡阀（大家常说的手动平衡阀）。

当时国内有建研院的爱康和沈阳的华松,他们所生产的平衡阀都是直杆直尺外升降的，并且DN150以上都是蝶阀形式。

为了完善产品性能的检测，和清华大学热能系石兆玉教授联合开发了平衡阀的实验装置,准确测量平衡阀的理论流量特性。

最近我们从铸造方面引进了消失模铸造，使产品外观及阀体内在结构有了进一步的改进，为完善产品奠定了坚实的基础。

随着国家经济发展生活水平的提高，产品不断的升级，1998年根据市场的需求研发了自力式流量控制阀，也就是大家所熟悉的动态流量平衡阀。

53第2卷　第11期产业科技创新　2020，2（11）：53~54Industrial Technology Innovation动态平衡阀在暖通工程的应用分析李宇超（上海健牌鹿铃建筑装饰工程有限公司，上海　201114）摘要：经济的发展给我国建筑行业注入了蓬勃的生命力，在保证建设质量的同时，人们对室内环境的舒适度要求更高，尤其是针对一些商业综合体。

动态平衡阀是空调及暖通系统的重要组成部分，对维护系统安全稳定运行具有重要意义。

本文首先阐述了解决暖通工程中水利失调的方法，然后分析了动态平衡阀的特点和在实际工程中的应用，最后探讨了空调系统设计动态平衡阀应该注意的问题。

希望能对我国暖通工程的发展有一定的帮助。

关键词：平衡阀；暖通工程；应用分析中图分类号：TU83　文献标识码：A　文章编号：2096-6164（2020）11-0053-02在实际生活中，动态平衡阀应用较为广泛，尤其是在暖通工程中，动态平衡阀起到了关键性的作用。

无论是采暖工程还是空调工程，在设计阶段，在条件制约的影响下，同程系统并不能全部使用，而采用异程系统时，为了进一步确保环路末端的性能，需要借助动态平衡阀来进行有效调节，避免采暖不热或者是空调太冷等问题，减少资源浪费。

1　解决水利失调的方法1.1　加节流孔板我国空调和暖通系统工程管道的前后差异较大，在管道中增加节流孔板使流体在管道中流动时，受到孔板的阻力，在准确计算流体系统阻力的前提下，保持热力和空调末端流量不变，通过在热力人口或空调靠近冷源环路的部分管段上增加节流孔板的方式，降低流体压力，减少能量损耗[1]。

和采用调节阀相比，这种方式操作更简单。

但是液体可能发生汽蚀，对管道的安全运行造成威胁。

1.2　安装手动调节阀手动阀门作为一种流体控制阀门，是管路流体输送系统的重要组成部分，它可以改变通路断面和介质流动方向，具有导流、调节、截止、分流、节流、或溢流卸压等功能。

阀门可用于控制水、油品、泥浆、气体、各种腐蚀性介质、放射性流体和液态金属等各种类型流体的流动。

浅谈空调水系统水力平衡及平衡阀的应用摘要：随着人们对生活品质的要求和节能意识的不断提高，水力平衡装置在空调水系统中的应用越来越广泛，本文对水力失调及水力平衡的概念及分类，水力平衡装置的原理及其在空调水系统中的应用进行了详细的阐述。

关键词：水力失调水力平衡平衡装置当前，节能减排已经成为我国的一项基本国策，而建筑节能则是其中最重要的环节之一。

由于暖通空调系统能耗在建筑整体能耗中占据很大比例，因此近些年来，影响暖通空调系统节能、舒适的关键因素之一—水力平衡技术，已经成为暖通空调行业的主要热点之一。

一、水力失调及水力平衡概念及分类：在暖通空调水系统中，水力失调是普遍存在的问题，由于系统中水力失调问题的存在，导致系统流量分配不合理使得空调区域实际需求的冷、热量与实际供给的冷、热量不匹配，从而造成某些区域冬天不热、夏天不冷的情况出现。

在系统运行中为解决这个问题，通常采用提高水泵扬程的措施，但仍会产生冷（热）不均的问题。

这种长期的不合理的运行，不仅不能解决供热或供冷品质不高的问题，还造成了大量的能源浪费。

因此，必须采用相应的水力平衡措施对系统流量分配进行调节，才能从根本上彻底解决这个问题。

1. 静态水力失调和静态水力平衡静态水力失调：是由于设计、施工、设备材料等原因导致的系统管道特性阻力数比值与设计要求管道特性阻力数比值不一致，, 从而使系统各用户的实际流量与设计要求流量不一致，引起的水力失调。

是稳态的、根本性的、是系统本身所固有的。

静态水力平衡：通过在管道系统中增设静态水力平衡设备，在水系统初调试时对系统管道特性阻力数比值进行调节，使其与设计要求管道特性阻力数比值一致，此时当系统总流量达到设计总流量时，各末端设备流量同时达到设计流量，实现静态水力平衡。

2.动态水力失调和动态水力平衡动态水力失调：是系统实际运行过程中当某些末端阀门开度改变引起水流量变化时，系统的压力产生波动，其它末端的流量也随之发生改变，偏离末端要求流量，引起的水力失调。

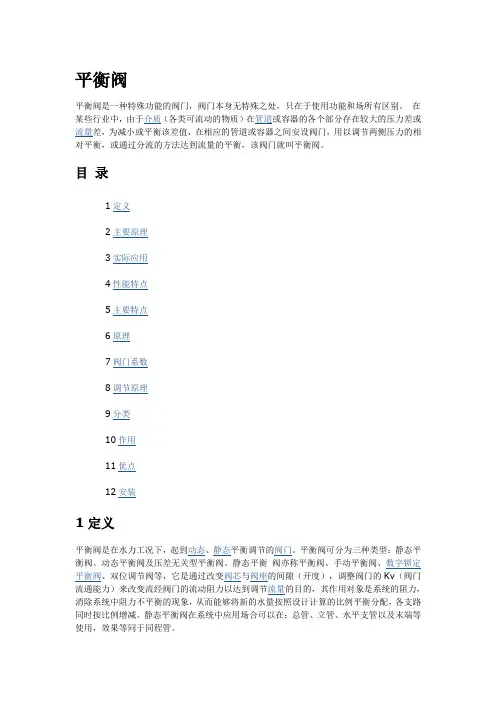

平衡阀平衡阀是一种特殊功能的阀门，阀门本身无特殊之处，只在于使用功能和场所有区别。

在某些行业中，由于介质（各类可流动的物质）在管道或容器的各个部分存在较大的压力差或流量差，为减小或平衡该差值，在相应的管道或容器之间安设阀门，用以调节两侧压力的相对平衡，或通过分流的方法达到流量的平衡，该阀门就叫平衡阀。

目录动态平衡阀分为动态流量平衡阀，动态压差平衡阀。

动态流量平衡阀亦平衡阀称：限流阀、定流量阀、自动平衡阀等，它是跟据系统工况（压差）变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值，即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大，反之，当压差减小时，阀门自动开大，流量仍照保持恒定，但是，当压差小于或大于阀门的正常工作范围时，它毕竟不能提供额外的压力，此时阀门打到全开或全关位置流量仍然比设定流量低或高不能控制。

通常动态流量平衡阀应用于定流量系统或应用于一次侧定频的主机出口处。

动态压差平衡阀，亦称自力式压差控制阀、差压控制器、稳压变量同步器、压差平衡阀等，它是用压差作用来调节阀门的开度，利用阀芯的压降变化来弥补管路阻力的变化，从而使在工况变化时能保持压差基本不变，它的原理是在一定的流量范围内，可以有效地控制被控系统的压差恒定，即当系统的压差增大时，通过阀门的自动关小动作，它能保证被控系统压差增大反之，当压差减小时，阀门自动开大，压差仍保持恒定。

自力自身压差控制阀，在控制范围内自动阀塞为关闭状态，阀门两端压差超过预设定值，阀塞自动打开并在感压膜作用下自动调节开度，保持阀门两端压差相对恒定。

动态压差平衡阀通常与静态平衡阀配套使用，由于动态压差平衡阀不可直接测得管路中流量，需静态平衡阀配合才能精确调试。

2主要原理平衡阀是一种具有数字锁定特殊功能的调节型阀门，平衡阀(15张)采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。
