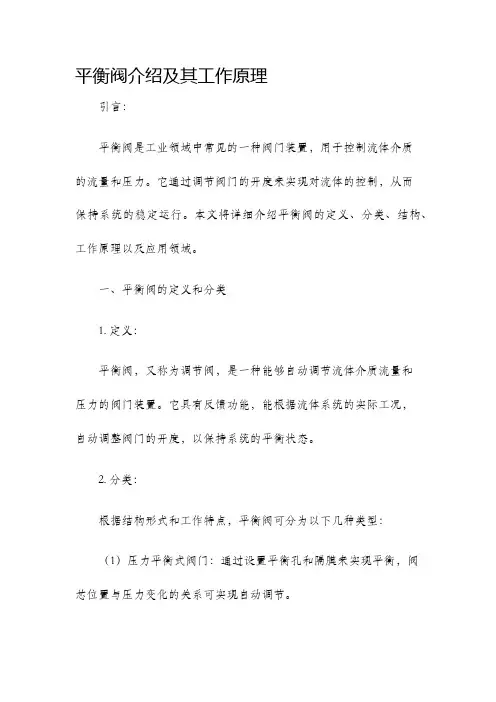

平衡阀介绍及其工作原理暖通空调系统一、暖通空调系统常见的几种水力平衡设备：暖通空调系统常见的水力平衡设备主要有用于消除静态水力失调、实现静态水力平衡的静态水力平衡阀和用于消除动态水力失调、实现动态水力平衡的动态压差平衡阀、动态流量平衡阀、动态平衡电动开关阀、“动态压差平衡阀与电动调节阀组合”以及一体式动态平衡电动调节阀等。

1、静态平衡阀：静态平衡阀是消除暖通空调水系统静态水力失调、实现静态水力平衡的主要设备。

静态平衡阀实质上是一个具有明确的“流量-压差-开度”关系、清晰可调的开度指示以及良好调节特性的阻尼调节元件。

在暖通空调水系统中，静态平衡阀保证的不是系统中单个管道的流量值，它要维持的是在系统初调试时，通过静态平衡阀的调节作用，使系统中各个管路的流量比值与设计流量的比值一致，这样当系统的总流量等于设计总流量时，各个末端设备及管道的流量也同时达到设计流量。

静态平衡阀主要应用于系统分集水器、分支管道以及末端设备处。

2、动态压差平衡阀：动态压差平衡阀是消除暖通空调系统动态水力失调、实现动态平衡的主要设备之一。

动态压差平衡阀具有关键点定压差功能，它通过阀门内部的自力式机构，能自动地将系统两个关键点之间的压差恒定在设定压差值。

基于全面水力平衡系统对分系统定压、分级定压以及设备定压的要求，动态压差平衡阀广泛地应用在系统主管、分支管道以及各种末端设备处。

3、动态流量平衡阀：动态流量平衡阀是消除系统动态水力失调的设备之一。

动态流量平衡阀实质是在一定的压差范围内维持管道的流量始终不变，流量值的大小可以根据系统要求进行定制，因此它又叫做“定流量平衡阀”。

动态流量平衡阀主要应用于水力系统中要求保持流量不变的管道，如冷水机组冷冻、冷却水管以及采用变风量调节系统制冷供热量的末端设备管道处。

4、动态平衡电动开关阀：动态平衡电动开关阀是暖通空调水系统消除动态水力失调、实现动态平衡的主要设备之一。

动态平衡电动开关阀具有动态平衡和电动开关功能，当阀门开启时，它能动态地将管道的实际流量恒定在设计流量值，并不受系统压力波动的影响。

平衡阀的工作原理平衡阀是一种常用于管道系统中的控制阀门，它的工作原理是通过调节介质流量来实现流体压力的稳定控制。

下面将详细介绍平衡阀的工作原理及其相关知识。

一、平衡阀的基本结构和组成平衡阀主要由阀体、阀盖、阀芯、弹簧、调节螺钉和密封件等组成。

其中，阀体和阀盖是平衡阀的主要承压部件，阀芯通过与阀座的配合来控制介质的流量，弹簧用于提供阀芯的恢复力，调节螺钉用于调整弹簧的压力，密封件用于保证阀门的密封性能。

二、平衡阀的工作原理基于流体力学的基本原理，通过调节阀芯的位置来改变流体的流通截面积，从而实现流量的控制。

当介质进入平衡阀时，流体压力作用在阀芯上，同时也作用在阀盖和阀座上。

阀芯上方的压力通过调节螺钉和弹簧来平衡阀芯下方的压力，从而实现阀门的稳定控制。

当介质流量增大时，阀芯上方的压力会增加，弹簧被压缩，阀芯向上移动，减小流通截面积，从而降低流量。

相反，当介质流量减小时，阀芯上方的压力会减小，弹簧得到释放，阀芯向下移动，增大流通截面积，从而增加流量。

通过不断调节阀芯的位置，平衡阀可以实现对流体流量的精确控制。

三、平衡阀的特点和应用1. 稳定性高：平衡阀通过平衡阀芯上方和下方的压力来实现流量的稳定控制，具有较高的稳定性。

2. 精确控制：平衡阀可以根据实际需要通过调节螺钉来改变弹簧的压力，从而实现对流量的精确控制。

3. 适用范围广：平衡阀适用于多种介质，包括液体、气体和蒸汽等。

4. 结构简单：平衡阀的结构相对简单，易于安装和维护。

5. 应用广泛：平衡阀广泛应用于工业生产中的管道系统，如化工、石油、冶金、电力等领域。

四、平衡阀的选型和安装注意事项1. 选择合适的规格：根据实际工况需求选择合适的平衡阀规格，包括阀门口径、压力等级和介质温度等。

2. 安装位置正确：平衡阀应安装在合适的位置，使其能够正常工作并方便维护。

3. 密封性能良好：平衡阀的阀座和阀芯之间的密封性能对于阀门的正常运行至关重要，应保证其密封性能良好。

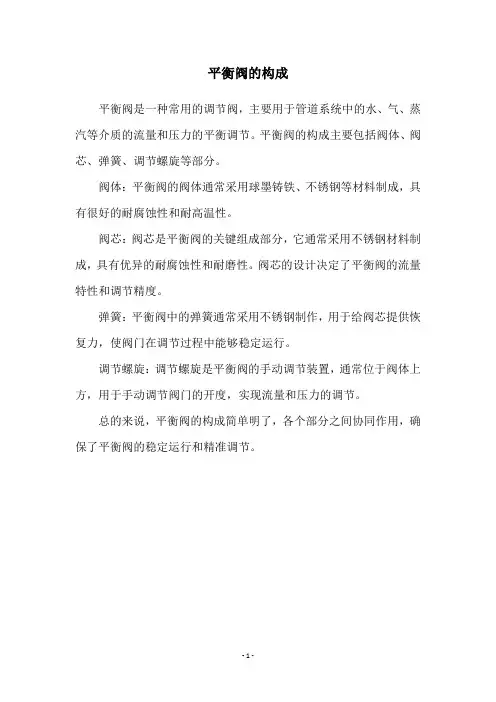

平衡阀的构成
平衡阀是一种常用的调节阀，主要用于管道系统中的水、气、蒸汽等介质的流量和压力的平衡调节。

平衡阀的构成主要包括阀体、阀芯、弹簧、调节螺旋等部分。

阀体：平衡阀的阀体通常采用球墨铸铁、不锈钢等材料制成，具有很好的耐腐蚀性和耐高温性。

阀芯：阀芯是平衡阀的关键组成部分，它通常采用不锈钢材料制成，具有优异的耐腐蚀性和耐磨性。

阀芯的设计决定了平衡阀的流量特性和调节精度。

弹簧：平衡阀中的弹簧通常采用不锈钢制作，用于给阀芯提供恢复力，使阀门在调节过程中能够稳定运行。

调节螺旋：调节螺旋是平衡阀的手动调节装置，通常位于阀体上方，用于手动调节阀门的开度，实现流量和压力的调节。

总的来说，平衡阀的构成简单明了，各个部分之间协同作用，确保了平衡阀的稳定运行和精准调节。

- 1 -。

平衡阀的种类及其结构特点平衡阀是在水力工况下，起到动态、静态平衡调节的阀门。

如：静态平衡阀，动态平衡阀.静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等,它是通过改变阀芯与阀座的间隙(开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求,起到热平衡的作用。

动态平衡阀分为动态流量平衡阀，自力式自身压差控制阀等。

动态流量平衡阀亦称:自力式流量控制阀、自力式平衡阀、定流量阀、自动平衡阀等，它是跟据系统工况（压差）变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值，即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大,反之，当压差减小时，阀门自动开大，流量仍照保持恒定，但是，当压差小于或大于阀门的正常工作范围时，它毕竟不能提供额外的压头，此时阀门打到全开或全关位置流量仍然比设定流量低或高不能控制。

动态压差平衡阀，亦称自力式压差控制阀、差压控制器、稳压变量同步器、压差平衡阀等,它是用压差作用来调节阀门的开度，利用阀芯的压降变化来弥补管路阻力的变化，从而使在工况变化时能保持压差基本不变，它的原理是在一定的流量范围内，可以有效地控制被控系统的压差恒定，即当系统的压差增大时，通过阀门的自动关小动作，它能保证被控系统压差增大反之，当压差减小时，阀门自动开大，压差仍保持恒定.自力式压差控制阀，在控制范围内自动阀塞为关闭状态，阀门两端压差超过预设定值，阀塞自动打开并在感压膜作用下自动调节开度，保持阀门两端压差相对恒定。

动态平衡阀分为流量(流量动态控制阀）和压差（自力式压差控制阀）控制两种，他们和静态区别在于静态平衡阀（也叫做数字锁定平衡阀)需要通过专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理范围内，但是每次改动都需要通过仪表对阀进行再锁定，动态的是自力的不用这么麻烦的,依靠管网中被调介质自身的压力变化进行自动恒定流量,静态的在工程造价上要略微便宜些！静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等,它是通过改变阀芯与阀座的间隙(开度）,来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配,各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用.。

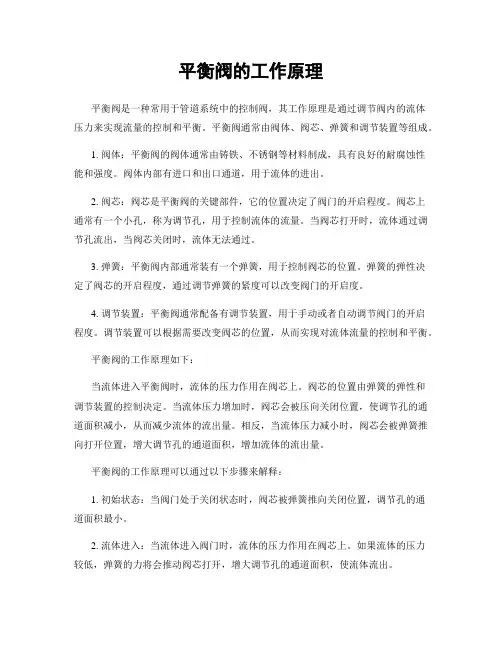

平衡阀的工作原理平衡阀是一种常用于管道系统中的控制阀，其工作原理是通过调节阀内的流体压力来实现流量的控制和平衡。

平衡阀通常由阀体、阀芯、弹簧和调节装置等组成。

1. 阀体：平衡阀的阀体通常由铸铁、不锈钢等材料制成，具有良好的耐腐蚀性能和强度。

阀体内部有进口和出口通道，用于流体的进出。

2. 阀芯：阀芯是平衡阀的关键部件，它的位置决定了阀门的开启程度。

阀芯上通常有一个小孔，称为调节孔，用于控制流体的流量。

当阀芯打开时，流体通过调节孔流出，当阀芯关闭时，流体无法通过。

3. 弹簧：平衡阀内部通常装有一个弹簧，用于控制阀芯的位置。

弹簧的弹性决定了阀芯的开启程度，通过调节弹簧的紧度可以改变阀门的开启度。

4. 调节装置：平衡阀通常配备有调节装置，用于手动或者自动调节阀门的开启程度。

调节装置可以根据需要改变阀芯的位置，从而实现对流体流量的控制和平衡。

平衡阀的工作原理如下：当流体进入平衡阀时，流体的压力作用在阀芯上。

阀芯的位置由弹簧的弹性和调节装置的控制决定。

当流体压力增加时，阀芯会被压向关闭位置，使调节孔的通道面积减小，从而减少流体的流出量。

相反，当流体压力减小时，阀芯会被弹簧推向打开位置，增大调节孔的通道面积，增加流体的流出量。

平衡阀的工作原理可以通过以下步骤来解释：1. 初始状态：当阀门处于关闭状态时，阀芯被弹簧推向关闭位置，调节孔的通道面积最小。

2. 流体进入：当流体进入阀门时，流体的压力作用在阀芯上。

如果流体的压力较低，弹簧的力将会推动阀芯打开，增大调节孔的通道面积，使流体流出。

3. 流体压力增加：随着流体的压力增加，阀芯受到的压力也增加。

当流体的压力达到一定值时，阀芯会被压向关闭位置，减小调节孔的通道面积，减少流体的流出量。

4. 流体压力减小：如果流体的压力减小，弹簧的力将会推动阀芯打开，增大调节孔的通道面积，增加流体的流出量。

通过不断调整阀芯的位置，平衡阀可以实现对流体流量的控制和平衡。

当流体的压力变化时，阀芯会自动调整其位置，使流体的流出量保持在一个稳定的范围内。

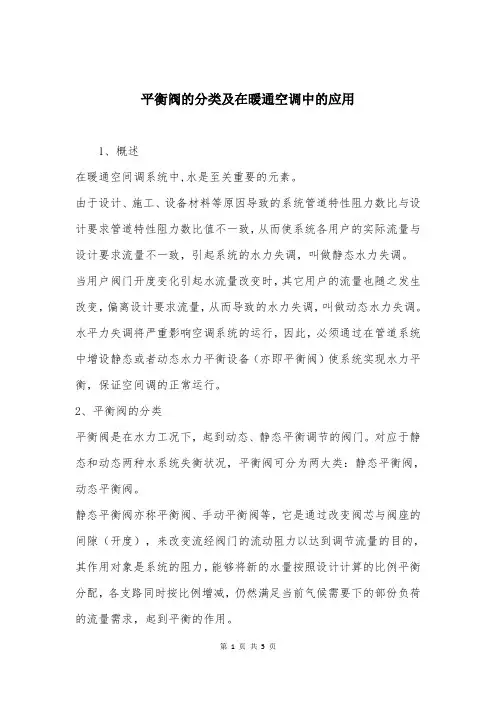

平衡阀的分类及在暖通空调中的应用1、概述在暖通空间调系统中,水是至关重要的元素。

由于设计、施工、设备材料等原因导致的系统管道特性阻力数比与设计要求管道特性阻力数比值不一致，从而使系统各用户的实际流量与设计要求流量不一致，引起系统的水力失调，叫做静态水力失调。

当用户阀门开度变化引起水流量改变时，其它用户的流量也随之发生改变，偏离设计要求流量，从而导致的水力失调，叫做动态水力失调。

水平力失调将严重影响空调系统的运行，因此，必须通过在管道系统中增设静态或者动态水力平衡设备（亦即平衡阀）使系统实现水力平衡，保证空间调的正常运行。

2、平衡阀的分类平衡阀是在水力工况下，起到动态、静态平衡调节的阀门。

对应于静态和动态两种水系统失衡状况，平衡阀可分为两大类：静态平衡阀，动态平衡阀。

静态平衡阀亦称平衡阀、手动平衡阀等，它是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到平衡的作用。

动态平衡阀分为动态流量平衡阀，动态压差平衡阀，自力式自身压差控制阀等。

随着空调行业的不断发展与完善，平衡阀也出现的新的产品，目前很多项目采用了一种动态压差平衡阀和电动调节阀结合在一起的一体阀，一般称之为动态平衡电动调节阀。

动态平衡电动调节阀是目前用于解决空调水系统平衡一个非常好的方法，当系统的压力发生变化时，动态压差平衡阀可以通过改变自身的通流面积使电动调节阀两端的压差保持不变，使调节阀的CV值始终为一，从而保证电动调节阀一直在最理想的工况下运行，真正做到水量的变化只与温度有关而与压力无关，可以保证进入空调箱的水量在任一时刻都是您所需要的水量。

丛而使系统的性能更优越，维护更方便。

3、平衡阀的应用3.1 定流量系统的静态水力平衡定流量系统是早期的暖通空调工程中常见的水力系统。

水力平衡阀概述水力平衡是提高供热的舒适性和节能的关键1．在采暖系统中，热媒由闭式管路系统输入到各用户。

对于一个设计正确，按要求理想运行的管网系统，各用户应该均能获得设计水量，才能满足其热负荷的需求，也不致造成能量浪费。

水力平衡的系统，使所有用户都能基本获得设计流量，否则就是水力不平衡，又称水力失调。

例如：（1）一些房间的室温几乎从来都达不到所需的温度，或者是不够冷。

房间内有其它热源影响时，上述问题就特别明显；（2）当您打开温控阀，暖气开始工作后，需要很长时间才会升温。

室温不稳定，这种现象特别发生在对供暖热量需求较少的时间段；（3）—热／冷能耗高，尽管房间内装有室温调节器。

即使是高质量的室温调节器也不可能解决上述问题。

这些问题的主要原因就是系统回路中的流量分配不对。

如果问题在于此，那么就可以通过在相应管路上安装水力平衡阀或流量调节器来解决。

2．静态平衡阀的特性1)静态平衡阀通过改变阀芯与阀座的间隙{开度)，来改变流经阀门的流动阻力，以达到调节流量的目的。

对于某一型号的平衡阀，KV值是局部阻力系数的函数，也就是说平衡阀的每一开度都对应于一个KV值。

由于不同开度下对应的阀门系数已知，所以只需现场测出压差，就可以计算出流量0，平衡阀就可以作为定量调节流量的节流部件了。

2)流量特性曲线为直线。

这一特性对方便准确地调整系统平衡具有重要意义。

3)可以在现场随时测量平衡阀的流量，从而方便的调节阀门的开度。

4)平衡阀在调试结束后，锁定功能使开度值不能随便地被改动。

3．使用静态平衡阀后的优点1)使系统各环路之间达到100％的水力平衡，保证各回路用户所需的热量及冷量。

2)使系统的总流量接近设计流量，不需要因为照顾最不利环路而加大流量运行，对于空调冷冻水系统也是如此。

3)安装平衡阀后，无需在该处另装截止阀，所以额外的花费只是平衡阀减去截止阀的差价。

4）避免散热器恒温控制阀的噪音。

安装与使用：适用于供热系统及空调水系统的回水干管及支管上，是平衡阀设计的一大更新，其特点是一个阀门，多种功能，可精确调节阻力，也可起开、关作用，因阀体主轴上有环形密封圈密封，无需保养维修，所有功能全部通过例如测量、调节及排空、充液等不必中断系统的运行，可现场完成，不影响系统的整体保温。

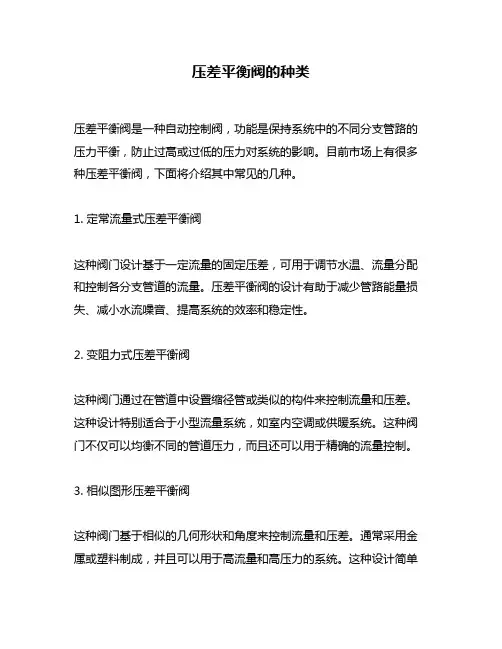

压差平衡阀的种类
压差平衡阀是一种自动控制阀，功能是保持系统中的不同分支管路的压力平衡，防止过高或过低的压力对系统的影响。

目前市场上有很多种压差平衡阀，下面将介绍其中常见的几种。

1. 定常流量式压差平衡阀
这种阀门设计基于一定流量的固定压差，可用于调节水温、流量分配和控制各分支管道的流量。

压差平衡阀的设计有助于减少管路能量损失、减小水流噪音、提高系统的效率和稳定性。

2. 变阻力式压差平衡阀
这种阀门通过在管道中设置缩径管或类似的构件来控制流量和压差。

这种设计特别适合于小型流量系统，如室内空调或供暖系统。

这种阀门不仅可以均衡不同的管道压力，而且还可以用于精确的流量控制。

3. 相似图形压差平衡阀
这种阀门基于相似的几何形状和角度来控制流量和压差。

通常采用金属或塑料制成，并且可以用于高流量和高压力的系统。

这种设计简单
但灵活，容易安装和维护。

4. 过滤式压差平衡阀
这种阀门内置过滤网，可除去管道中的杂质和污染物，保证流量的纯净和稳定。

过滤式阀门特别适合于一些特殊环境下的水处理系统，如农业灌溉、泳池净化等。

总的来说，不同类型的压差平衡阀都有各自的优点和适用范围。

选择适合自己系统的压差平衡阀可以提高系统的效率、稳定性和安全性。

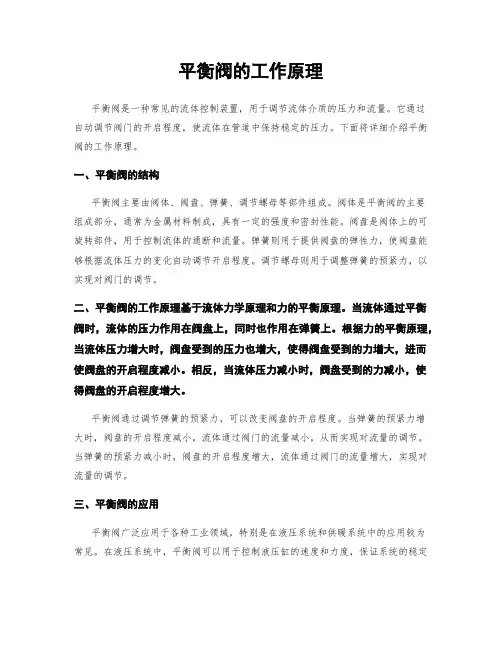

平衡阀的工作原理平衡阀是一种常见的流体控制装置，用于调节流体介质的压力和流量。

它通过自动调节阀门的开启程度，使流体在管道中保持稳定的压力。

下面将详细介绍平衡阀的工作原理。

一、平衡阀的结构平衡阀主要由阀体、阀盘、弹簧、调节螺母等部件组成。

阀体是平衡阀的主要组成部分，通常为金属材料制成，具有一定的强度和密封性能。

阀盘是阀体上的可旋转部件，用于控制流体的通断和流量。

弹簧则用于提供阀盘的弹性力，使阀盘能够根据流体压力的变化自动调节开启程度。

调节螺母则用于调整弹簧的预紧力，以实现对阀门的调节。

二、平衡阀的工作原理基于流体力学原理和力的平衡原理。

当流体通过平衡阀时，流体的压力作用在阀盘上，同时也作用在弹簧上。

根据力的平衡原理，当流体压力增大时，阀盘受到的压力也增大，使得阀盘受到的力增大，进而使阀盘的开启程度减小。

相反，当流体压力减小时，阀盘受到的力减小，使得阀盘的开启程度增大。

平衡阀通过调节弹簧的预紧力，可以改变阀盘的开启程度。

当弹簧的预紧力增大时，阀盘的开启程度减小，流体通过阀门的流量减小，从而实现对流量的调节。

当弹簧的预紧力减小时，阀盘的开启程度增大，流体通过阀门的流量增大，实现对流量的调节。

三、平衡阀的应用平衡阀广泛应用于各种工业领域，特别是在液压系统和供暖系统中的应用较为常见。

在液压系统中，平衡阀可以用于控制液压缸的速度和力度，保证系统的稳定性和安全性。

在供暖系统中，平衡阀可以用于调节供暖管道中的流量，保持室内温度的稳定性。

此外，平衡阀还可以应用于给排水系统、石油化工系统、空调系统等领域。

通过合理选择平衡阀的型号和参数，可以满足不同系统对流量和压力的要求，提高系统的运行效率和稳定性。

四、平衡阀的优点和注意事项平衡阀具有以下几个优点：1. 自动调节：平衡阀能够根据流体压力的变化自动调节阀门的开启程度，无需人工干预。

2. 稳定性好：平衡阀能够保持流体在管道中的稳定压力和流量，提高系统的稳定性。

3. 节能环保：通过合理调节平衡阀的开启程度，可以减少能源的消耗，达到节能环保的目的。
