* vlan 配置思路 （access 、Trunk） （1）创建Vlan 在基于IOS的交换机上配置静态VLAN: switch# vlan database switch(vlan)# vlan vlan-num name vlan-name switch(vlan)# exit switch# configure teriminal switch(config)# interface interface module/number switch(config-if)# switchport mode access // 设置端口模式为access模式 switch(config-if)# switchport access vlan vlan-num // 设置端口所属的VLAN switch(config-if)# end 核验配置：show vlan （2）配置干道链路 干道是在两台catalyst交换机端口或catalyst交换机与路由器间的一条点对点链路。 干道链路可以承载多个vlan。

在基于IOS的交换机上配置干道链路 switch(config)# interface interface mod/port switch(config-if)# switchport mode trunk // 设置端口模式为trunk模式 switch(config-if)# switchport trunk encapsulation {isl|dotlq} // 设置trunk所封装的帧 switch(config-if)# switchport trunk allowed vlan remove vlan-list // 允许那些VLAN通过干路

（ 附：switchport trunk allowed vlan {add | all | except | remove} vlan-list ） * no switchport no switchport // 把物理端口变成三层口，即把三层口当成路由器上的口，当将一个端口配置成三层端口之后，就可以在此端口上分配IP地址了，当然还是可以连接PC机的，。 路由口：路由口是指某一物理端口在端口配置状态下用no switchport命令生成的端口，所有的三层都需要IP地址以实现路由交换。

配置举例如下： Switch# configure terminal Switch(config)# interface gigabitethernet0/2 Switch(config-if)# no switchport Switch(config-if)# ip address 192.20.135.21 255.255.255.0 Switch(config-if)# no shutdown Switch(config-if)# end 附：show interfaces [interface-id] switchport // 显示二层端口的状态，可以用来决定此口是否为二层或三层口。 Eg：Switch# show interfaces fastethernet 0/1 switchport

* 三层交换机上VLAN的设置 （1）方法一：一般常规配置 Switch# configure terminal Switch(config)# vlan 20 Switch(config-vlan)# name test20 Switch(config-vlan)#ip address 1.1.1.1 255.255.255.0 Switch(config-vlan)# end 方法二：也可以在enable状态下，进行VLAN配置: Switch# vlan database // 进入VLAN配置状态 Switch(vlan)# vlan 20 name test20 // 加入VLAN号及VLAN名 Switch(vlan)# exit 更新VLAN数据库并退出 （2）将端口分配给某个VLAN Switch# configure terminal Switch(config)# interface fastethernet0/1 Switch(config-if)# switchport mode access // 定义二层口的工作模式为接入模式 Switch(config-if)# switchport access vlan 2 // 把端口分配给某一VLAN Switch(config-if)# end Switch# （3）配置VLAN Trunks Switch# configure terminal Switch(config)# interface fastethernet0/4 Switch(config-if)# switchport mode trunk Switch(config-if)# switchport trunk encapsulation dot1q Switch(config-if)# end 附：switchport trunk encapsulation {isl | dot1q | negotiate} // 配置trunk封装ISL 或 802.1Q 或自动协商

switchport mode {dynamic {auto | desirable} | trunk} （一般不用它），配置二层trunk模式。（dynamic auto—自动协商是否成为trunk；dynamic desirable—把端口设置为trunk如果对方端口是trunk, desirable, 或自动模式；trunk—设置端口为强制的trunk方式，而不理会对方端口是否为trunk）

（4）定义trunk允许的VLAN Switch(config)# interface fastethernet0/1 Switch(config-if)# switchport trunk allowed vlan remove 2 // 配置trunk允许的VLAN Switch(config-if)# end 附：switchport trunk allowed vlan {add | all | except | remove} vlan-list （5）配置Native VLAN（802.1q） switch(config-if)# switchport trunk native vlan-num // 封装802.1q的trunk端口可以接受带有标签和不带标签的数据流，交换机向native vlan传送不带标签的数据流，缺省情况下native VLAN是VLAN 1

使用no switchport trunk native vlan 端口配置命令回到缺省的状态 （6）配置一组端口 4006# configure terminal 4006(config)# interface range fastethernet2/1 – 5 4006(config-if-range)# no shutdown // 注意：端口号之间需要加入空格，如：interface range fastethernet 2/1 – 5 是有效的，而interface range fastethernet 2/1-5 是无效的.

以下的例子显示使用逗号来配置不同类型端口的组: 4006# configure terminal 4006(config)# interface range fastethernet2/1 – 3， gigabitethernet3/1 - 2 4006(config-if-range)# no shutdown （7）其它常用命令 duplex {auto | full | half} // 设置全双工或半双工. speed {10 | 100 | 1000 | auto | nonegotiate} 设置端口速率 // 注：1000 只工作在千兆口. GBIC模块只工作在1000 Mbps下. nonegotiate 只能在这些GBIC上用 1000BASE-SX, -LX, and -ZX GBIC.

copy running-config startup-config // 保存设置 （8）配置EtherChannel 以太通道捆绑几个以太端口为一个独立的逻辑链路。如4006交换机，你可以捆绑在4006任何模 块上最多8个兼容的具有相同速率的端口。每个以太通道具有一个port-channel端口号。要捆绑一个以太通道时，会产生一个逻辑port- channel端口，逻辑端口下的配置可影响与之捆绑的物理端口，但物理端口下的配置不能影响逻辑端口的配置。

1) 三层以太通道（逻辑port-channe）的配置 Switch# configure terminal Switch(config)# interface port-channel 1 // 创建一个逻辑端口 Switch(config-if)# ip address 172.32.52.10 255.255.255.0 Switch(config-if)# end 2) 三层物理端口配置 Switch# configure terminal Switch(config)# interface range fastethernet 5/4 – 5 (注意: 空格是必需的) Switch(config-if)# no switchport // 改变该端口为三层接口 Switch(config-if)# no ip address // 确认接口没有配置IP地址 Switch(config-if)# channel-group 1 mode desirable Switch(config-if)# end 附： Switch(config-if)# channel-group port_channel_number mode {auto | desirable | on} // 将该物理端口加入一个以太通道中，并确定PagP模式。

3) 二层以太通道配置 Switch# configure terminal Switch(config)# interface range fastethernet 5/6 - 7 (注意: 空格是必需的) Switch(config-if-range)# channel-group 2 mode desirable Switch(config-if-range)# end Switch# show running-config interface port-channel 2 Building configuration... Current configuration: ! interface Port-channel2 switchport access vlan 10 switchport mode access end Switch# * 如何作端口聚合

合集下载

思科交换VoiceVLAN怎么设置

思科交换VoiceVLAN怎么设置

思科交换Voice VLAN怎么设置推荐文章怎么恢复思科路由器的密码热度：思科ACS+AAA怎么配置热度：思科Video Over IP QoS怎么配置热度：怎么配置思科路由器的ISDN 热度：思科3640怎么配置VoIP 热度：思科cisco制造的路由器、交换机和其他设备承载了全世界80%的互联网通信，成为硅谷中新经济的传奇，那么你知道思科交换Voice VLAN怎么设置吗?下面是店铺整理的一些关于思科交换Voice VLAN 怎么设置的相关资料，供你参考。

思科交换Voice VLAN设置的方法IP电话网络设计* 为IP电话组件(如cisco IP电话、cisco CallManager、Cisco IP Softphone客户端、IP网关等)实现Qos分类、标记和拥塞管理。

Qos 要将VoIP通信流设置为高优先级，并优先传输高优先级队列中的通信流。

*将VoIP通信流放在一个独立的VLAN中。

为给Cisco IP电话部署一个独立的VLAN，一种简单的方法是使用语音VLAN(辅助VLAN)。

*考虑使用线上供电(inline power)给Cisco IP电话供电。

Cisco IP 电话要求由交换机电源或线上供电。

*核实物理电缆是否支持IP电话。

IP电话和VoIP解决方案要求电缆至少是5类电缆。

Vo IP电话推荐特性1. QosVoIP通信流对延迟和抖动(数据包延迟的变化)有严格要求。

为满足IP电话的要求，Cisco使用大量的IP Qos特性，对通信流进行分类、排队、拥塞监测和流量整形和压缩保障最大限度地降低数据包丢失、延迟和抖动。

当网络发生拥赛后，Qos配置赋予关键应用较高的服务优先级，以便在网络发生拥塞时，关键应用的服务质量降低的较少。

2.语音VLAN(辅助VLAN)Cisco IP电话有一个用于连接PC的端口，因此很多Cisco IP电话配置都让cisco IP电话串连一台PC。

由于Cisco IP电话和工作站连接的是同一个交换机接口，因此将该接口加入VLAN中后，相应的Cisco IP电话和工作站将位于同一个VLAN中。

思科交换机VLAN配置

思科交换机VLAN配置

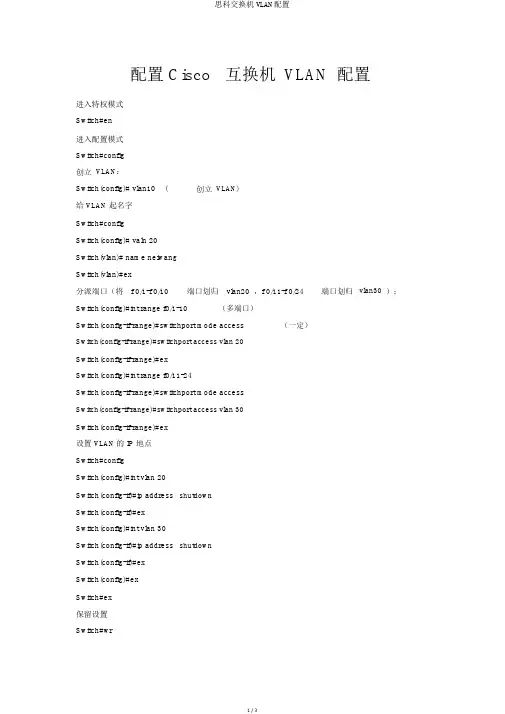

配置 Cisco互换机VLAN配置进入特权模式Switch#en进入配置模式Switch#config创立VLAN：Switch(config)# vlan10 ( 创立VLAN)给 VLAN 起名字Switch#configSwitch(config)# valn 20Switch(vlan)# name neiwangSwitch(vlan)#ex分派端口（将 f 0/1-f 0/10端口划归vlan20，f 0/11-f 0/24端口划归vlan30 ）：Switch(config)#int range f0/1-10（多端口）Switch(config-if-range)#switchport mode access（一定）Switch(config-if-range)#switchport access vlan 20Switch(config-if-range)#exSwitch(config)#int range f0/11-24Switch(config-if-range)#switchport mode accessSwitch(config-if-range)#switchport access vlan 30Switch(config-if-range)#ex设置 VLAN的 IP 地点Switch#configSwitch(config)#int vlan 20Switch(config-if)#ip address shutdownSwitch(config-if)#exSwitch(config)#int vlan 30Switch(config-if)#ip address shutdownSwitch(config-if)#exSwitch(config)#exSwitch#ex保留设置Switch#wr设置一台互换机VLAN之间互通写路由Switch(config)#ip routingSwitch>enSwitch#configSwitch(config)#vlan 20Switch(config-vlan)#exSwitch(config)#vlan 30Switch(config-vlan)#exitSwitch(config)#int f 0/1Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 20 Switch(config-if)#exSwitch(config)#int f 0/2Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 30 Switch(config-if)#exSwitch(config)#int vlan 20Switch(config-if)#ip address shutdown Switch(config-if)#exSwitch(config)#int vlan 30Switch(config-if)#ip address shutdown Switch(config-if)#exSwitch(config)#ip routingSwitch(config)#exSwitch#exSwitch#wr （保留） 0删除端口 vlanSwitch(config)#int f 0/2Switch(config)#no switchport access vlan 20 两台互换机 VLAN互通的 TRUNKswitchA(config)#int fa0/24switchA(config-if)#switchport mode trunkswitchA(config-if)#switchport trunk encapsulation dot1q。
