思科设备交换机vlantrunk配置

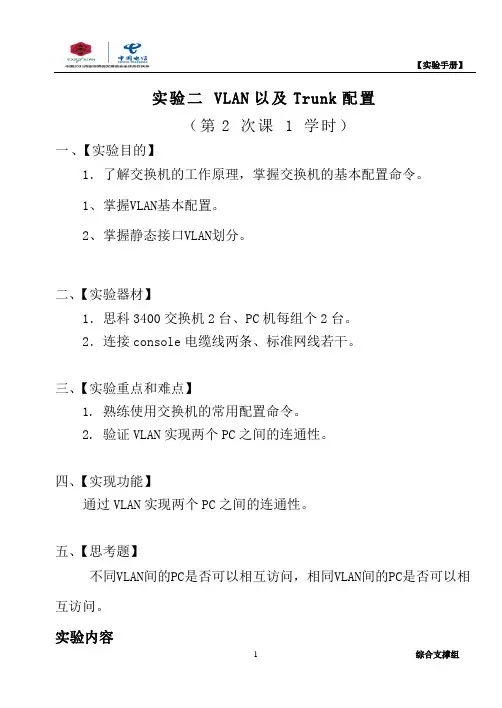

实验二VLAN以及Trunk配置（第2 次课 1 学时）一、【实验目的】1．了解交换机的工作原理，掌握交换机的基本配置命令。

1、掌握VLAN基本配置。

2、掌握静态接口VLAN划分。

二、【实验器材】1．思科3400交换机2台、PC机每组个2台。

2．连接console电缆线两条、标准网线若干。

三、【实验重点和难点】1.熟练使用交换机的常用配置命令。

2. 验证VLAN实现两个PC之间的连通性。

四、【实现功能】通过VLAN实现两个PC之间的连通性。

五、【思考题】不同VLAN间的PC是否可以相互访问，相同VLAN间的PC是否可以相互访问。

实验内容一、基本VLAN实验实验拓扑：实验需求：在交换机switch上面创建两个VLAN，vlan2和vlan3，vlan 名称分别为HR、ENG ，将主机PC1、PC2分别划入两个VLAN中步骤一：创建VLAN2与VLAN3Switch#config terminalSwitch(config)#vlan 2Switch(config-vlan)name HRSwitch(config-vlan) exitSwitch(config)#vlan 3Switch(config-vlan) name ENG步骤二：将与两台PC连接的两个接口分别划入相同的VLAN2中Switch(config)#int f0/1Switch(config-if) switch access vlan 2Switch(config-if)port nni//将接口划入指定VLAN中Switch(config-if)int f0/2Switch(config-if) switch access vlan 2Switch(config-if)port nni//将接口划入指定VLAN中Switch(config-if)exit验证结果：使用show vlan 2查看试验结果，在PC1以及PC2上使用ping 命令查看连通性。

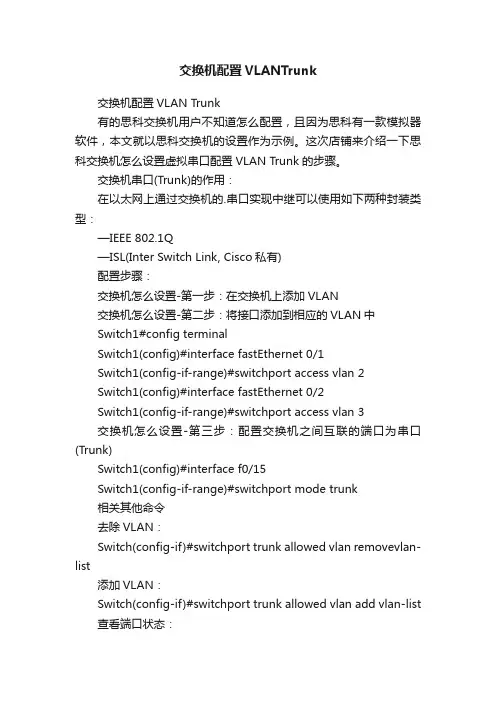

交换机配置VLANTrunk交换机配置VLAN Trunk有的思科交换机用户不知道怎么配置，且因为思科有一款模拟器软件，本文就以思科交换机的设置作为示例。

这次店铺来介绍一下思科交换机怎么设置虚拟串口配置VLAN Trunk的步骤。

交换机串口(Trunk)的作用：在以太网上通过交换机的.串口实现中继可以使用如下两种封装类型：—IEEE 802.1Q—ISL(Inter Switch Link, Cisco私有)配置步骤：交换机怎么设置-第一步：在交换机上添加VLAN交换机怎么设置-第二步：将接口添加到相应的VLAN中Switch1#config terminalSwitch1(config)#interface fastEthernet 0/1Switch1(config-if-range)#switchport access vlan 2Switch1(config)#interface fastEthernet 0/2Switch1(config-if-range)#switchport access vlan 3交换机怎么设置-第三步：配置交换机之间互联的端口为串口(Trunk)Switch1(config)#interface f0/15Switch1(config-if-range)#switchport mode trunk相关其他命令去除VLAN：Switch(config-if)#switchport trunk allowed vlan removevlan-list添加VLAN：Switch(config-if)#switchport trunk allowed vlan add vlan-list 查看端口状态：Switch#show interface f0/15switchport检查中继端口允许VLAN的列表：Switch#show interface interface-id switchport 查看VLAN信息：Switch#show vlan brief查看配置：Switch#show running-config【交换机配置VLAN Trunk】。

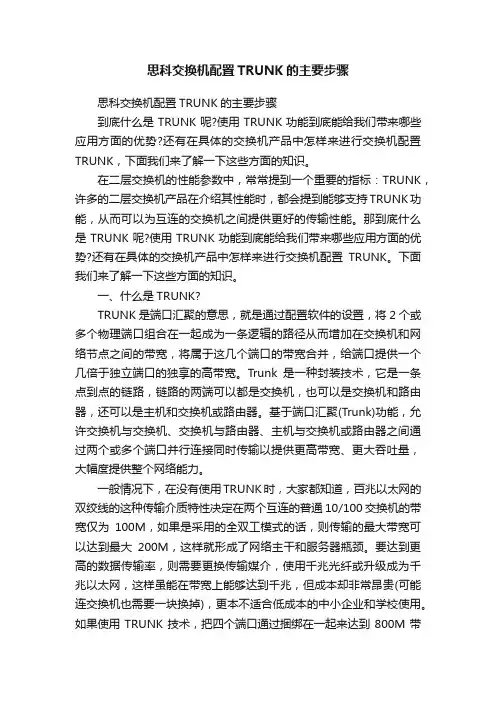

思科交换机配置TRUNK的主要步骤思科交换机配置TRUNK的主要步骤到底什么是TRUNK呢?使用TRUNK功能到底能给我们带来哪些应用方面的优势?还有在具体的交换机产品中怎样来进行交换机配置TRUNK，下面我们来了解一下这些方面的知识。

在二层交换机的性能参数中，常常提到一个重要的指标：TRUNK，许多的二层交换机产品在介绍其性能时，都会提到能够支持TRUNK功能，从而可以为互连的交换机之间提供更好的传输性能。

那到底什么是TRUNK呢?使用TRUNK功能到底能给我们带来哪些应用方面的优势?还有在具体的交换机产品中怎样来进行交换机配置TRUNK。

下面我们来了解一下这些方面的知识。

一、什么是TRUNK?TRUNK是端口汇聚的意思，就是通过配置软件的设置，将2个或多个物理端口组合在一起成为一条逻辑的路径从而增加在交换机和网络节点之间的带宽，将属于这几个端口的带宽合并，给端口提供一个几倍于独立端口的独享的高带宽。

Trunk是一种封装技术，它是一条点到点的链路，链路的两端可以都是交换机，也可以是交换机和路由器，还可以是主机和交换机或路由器。

基于端口汇聚(Trunk)功能，允许交换机与交换机、交换机与路由器、主机与交换机或路由器之间通过两个或多个端口并行连接同时传输以提供更高带宽、更大吞吐量，大幅度提供整个网络能力。

一般情况下，在没有使用TRUNK时，大家都知道，百兆以太网的双绞线的这种传输介质特性决定在两个互连的普通10/100交换机的带宽仅为100M，如果是采用的全双工模式的话，则传输的最大带宽可以达到最大200M，这样就形成了网络主干和服务器瓶颈。

要达到更高的数据传输率，则需要更换传输媒介，使用千兆光纤或升级成为千兆以太网，这样虽能在带宽上能够达到千兆，但成本却非常昂贵(可能连交换机也需要一块换掉)，更本不适合低成本的中小企业和学校使用。

如果使用TRUNK技术，把四个端口通过捆绑在一起来达到800M带宽，这样可较好的解决了成本和性能的`矛盾。

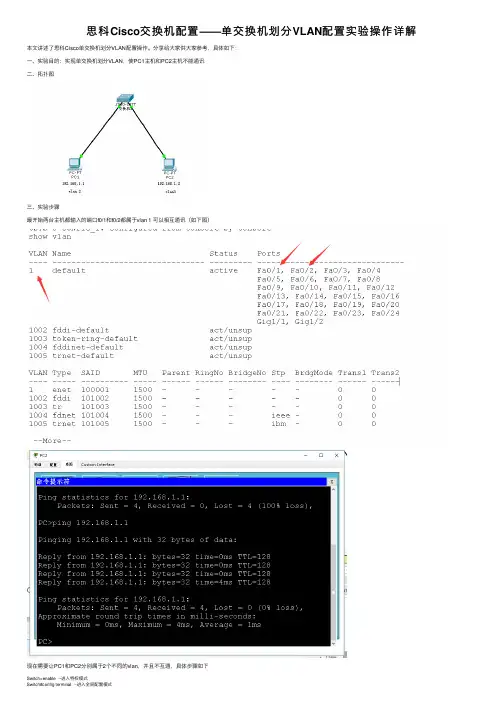

思科Cisco交换机配置——单交换机划分VLAN配置实验操作详解本⽂讲述了思科Cisco单交换机划分VLAN配置操作。

分享给⼤家供⼤家参考，具体如下：⼀、实验⽬的：实现单交换机划分VLAN，使PC1主机和PC2主机不能通讯⼆、拓扑图三、实验步骤最开始两台主机都输⼊的端⼝f0/1和f0/2都属于vlan 1 可以相互通讯（如下图）现在需要让PC1和PC2分别属于2个不同的vlan，并且不互通，具体步骤如下Switch>enable --进⼊特权模式Switch#config terminal --进⼊全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname S1 --修改交换机主机名为S1S1(config)#vtp domain test --创建⼀个vtp域Changing VTP domain name from NULL to testS1(config)#vtp mode server --设置当前vtp⾝份为serverDevice mode already VTP SERVER.S1(config)#vlan 2 --创建并进⼊vlan 2端⼝S1(config-vlan)#name V2 --命名vlan 2名字为V2S1(config-vlan)#vlan 3 --创建并进⼊vlan3端⼝S1(config-vlan)#name V3 --命名为V3S1(config-vlan)#interface f0/1 --进⼊f0/1端⼝S1(config-if)#switchport mode access --将端⼝模式改为access模式S1(config-if)#switchport access vlan 2 --将端⼝划分到vlan 2S1(config-if)#interface f0/2 --进⼊到f0/2端⼝S1(config-if)#switchport mode access --将端⼝模式改为access模式S1(config-if)#switchport access vlan 3 --将端⼝划分到 vlan 3S1(config-if)#end --发回特权模式S1#copy running-config startup-config --保存配置Destination filename [startup-config]?%SYS-5-CONFIG_I: Configured from console by consoleBuilding configuration...[OK] --成功保存四、验证PC1和PC2是否不互通，f0/1和f0/2是否分别划分到vlan 2和vlan 3⾥（1）验证vlan（2）验证是否相互不能ping通PC1：PC2。

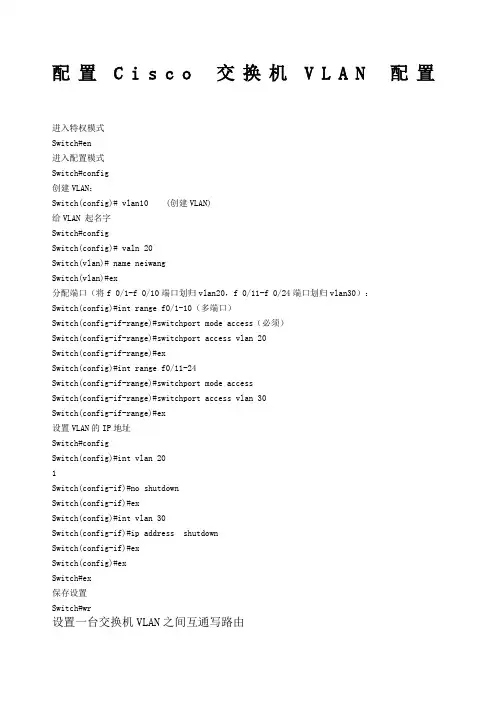

配置C i s c o交换机V L A N配置进入特权模式Switch#en进入配置模式Switch#config创建VLAN：Switch(config)# vlan10 (创建VLAN)给VLAN 起名字Switch#configSwitch(config)# valn 20Switch(vlan)# name neiwangSwitch(vlan)#ex分配端口（将f 0/1-f 0/10端口划归vlan20，f 0/11-f 0/24端口划归vlan30）：Switch(config)#int range f0/1-10（多端口）Switch(config-if-range)#switchport mode access（必须）Switch(config-if-range)#switchport access vlan 20Switch(config-if-range)#exSwitch(config)#int range f0/11-24Switch(config-if-range)#switchport mode accessSwitch(config-if-range)#switchport access vlan 30Switch(config-if-range)#ex设置VLAN的IP地址Switch#configSwitch(config)#int vlan 201Switch(config-if)#no shutdownSwitch(config-if)#exSwitch(config)#int vlan 30Switch(config-if)#ip address shutdownSwitch(config-if)#exSwitch(config)#exSwitch#ex保存设置Switch#wr设置一台交换机VLAN之间互通写路由Switch(config)#ip routingSwitch>enSwitch#configSwitch(config)#vlan 20Switch(config-vlan)#exSwitch(config)#vlan 30Switch(config-vlan)#exitSwitch(config)#int f 0/1Switch(config-if)#switchport mode access?Switch(config-if)#switchport access vlan 20Switch(config-if)#exSwitch(config)#int f 0/2Switch(config-if)#switchport mode access?Switch(config-if)#switchport access vlan 30Switch(config-if)#exSwitch(config)#int vlan 201Switch(config-if)#no shutdownSwitch(config-if)#exSwitch(config)#int vlan 30Switch(config-if)#ip address shutdownSwitch(config-if)#exSwitch(config)#ip routingSwitch(config)#exSwitch#exSwitch#wr（保存）0删除端口vlanSwitch(config)#int f 0/2Switch(config)#no switchport access vlan 20两台交换机VLAN互通的TRUNK?switchA(config)#int fa0/24switchA(config-if)#switchport mode trunk?switchA(config-if)#switchport trunk encapsulation dot1q。

思科三层交换机实现不同VLAN间互相访问配置案例解决：思科二层交换机不具备三层交换能力，无法在两个VLAN之间提供路由，为了解决这一问题，就必须增加思科路由器或思科三层交换机之类的路由设备。

我们这里选择增加一台思科三层交换机来实现（可以实现VLAN间路由，同时可提供更多的接口来接入主机）。

思科三层交换机VLAN间路由配置步骤：1、配置干道（TRUNK）在接口模式下声明该接口为trunk模式的命令格式：Switch(config-if)#switchport mode turnk指定接口封装类型的命令格式：Switch(config-if)#switchport trunk encapsulation {dot1q|ISL}注：dot1q封装类型为802.1q，一般在交换机默认封装dot1q类型2、配置VLAN在私有模式下进入vlan database声明VLAN的命令格式：Switch#vlan databaseSwitch(vlan)#vlan vlan_number进入相应接口，将该接口划分到指定VLAN内的格式：Switch(config-if)#switch port mode accessSwitch(config-if)#switchport access vlan vlan_number3、配置VLAN间路由思科三层交换机的路由模块和交换模块直接通过思科交换机的背板总线连接，因此只需要在三层交换机的路由模块上定义与VLAN数量相当的逻辑接口，并和VLAN 对应，然后为这些接口分配IP地址即可。

首先要在在思科三层交换机上打开路由功能，命令格式如下：Switch(config)#ip routing为VLAN分配地址的命令格式如下：Switch(config)#interface vlan vlan_numberSwitch(config)#ip add ip_adress netmask思科三层交换机VLAN间路由配置实例：设备：思科二层交换机（cisco 2960）A、B，思科三层交换机一台（cisco 3560）,主机四台：主机1、主机2、主机3、主机4。

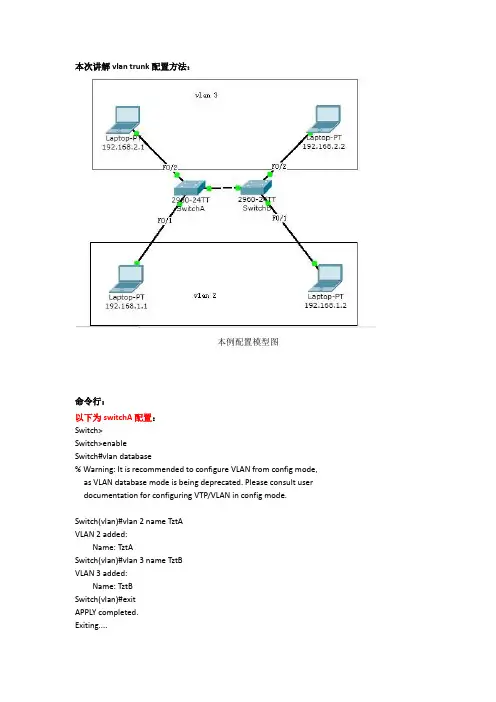

本次讲解vlan trunk配置方法：本例配置模型图命令行：以下为switchA配置：Switch>Switch>enableSwitch#vlan database% Warning: It is recommended to configure VLAN from config mode, as VLAN database mode is being deprecated. Please consult user documentation for configuring VTP/VLAN in config mode.Switch(vlan)#vlan 2 name TztAVLAN 2 added:Name: TztASwitch(vlan)#vlan 3 name TztBVLAN 3 added:Name: TztBSwitch(vlan)#exitAPPLY completed.Exiting....Switch#wrBuilding configuration...[OK]Switch#config tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#int f0/1Switch(config-if)#sw mo acSwitch(config-if)#sw acc vlan 2Switch(config-if)#int f0/2Switch(config-if)#sw mo acSwitch(config-if)#sw acc vlan 3Switch(config-if)#exitSwitch(config)#exitSwitch#%SYS-5-CONFIG_I: Configured from console by consoleSwitch#show vlanVLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Fa0/3, Fa0/4, Fa0/5, Fa0/6Fa0/7, Fa0/8, Fa0/9, Fa0/10Fa0/11, Fa0/12, Fa0/13, Fa0/14Fa0/15, Fa0/16, Fa0/17, Fa0/18Fa0/19, Fa0/20, Fa0/21, Fa0/22Fa0/23, Fa0/24, Gig1/1, Gig1/22 TztA active Fa0/13 TztB active Fa0/21002 fddi-default act/unsup1003 token-ring-default act/unsup1004 fddinet-default act/unsup1005 trnet-default act/unsupVLAN Type SAID MTU Parent RingNo BridgeNo Stp BrdgMode Trans1 Trans2 ---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------1 enet 100001 1500 - - - - - 0 02 enet 100002 1500 - - - - - 0 03 enet 100003 1500 - - - - - 0 0 1002 fddi 101002 1500 - - - - - 0 0 1003 tr 101003 1500 - - - - - 0 0 1004 fdnet 101004 1500 - - - ieee - 0 0 1005 trnet 101005 1500 - - - ibm - 0 0Remote SPAN VLANs------------------------------------------------------------------------------Primary Secondary Type Ports------- --------- ----------------- ------------------------------------------Switch#wrBuilding configuration...[OK]Switch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#int g1/1 //进入端口g1/1配置vlan trunk模式Switch(config-if)#sw trunk encaSwitch(config-if)#sw trunk allowed vlan all //配置允许所有vlan通过switchA Switch(config-if)#exitSwitch(config)#exitSwitch#Switch#wr //保存已有配置Building configuration...[OK]Switch#以下为switchB配置：Switch>enableSwitch#vlan database% Warning: It is recommended to configure VLAN from config mode,as VLAN database mode is being deprecated. Please consult user documentation for configuring VTP/VLAN in config mode.Switch(vlan)#vlan 2 name TztAVLAN 2 added:Name: TztASwitch(vlan)#vlan 3 name TztBVLAN 3 added:Name: TztBSwitch(vlan)#exitAPPLY completed.Exiting....Switch#config tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#int f0/1Switch(config-if)#sw mo accSwitch(config-if)#sw acc vlan 2Switch(config-if)#int f0/2Switch(config-if)#sw mo accSwitch(config-if)#sw acc vlan 3Switch(config-if)#exitSwitch(config)#show vlan^% Invalid input detected at '^' marker.Switch(config)#exitSwitch#%SYS-5-CONFIG_I: Configured from console by consoleSwitch#show vlan //显示所有vlan配置信息VLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Fa0/3, Fa0/4, Fa0/5, Fa0/6Fa0/7, Fa0/8, Fa0/9, Fa0/10Fa0/11, Fa0/12, Fa0/13, Fa0/14Fa0/15, Fa0/16, Fa0/17, Fa0/18Fa0/19, Fa0/20, Fa0/21, Fa0/22Fa0/23, Fa0/24, Gig1/1, Gig1/22 TztA active Fa0/13 TztB active Fa0/21002 fddi-default act/unsup1003 token-ring-default act/unsup1004 fddinet-default act/unsup1005 trnet-default act/unsupVLAN Type SAID MTU Parent RingNo BridgeNo Stp BrdgMode Trans1 Trans2 ---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------1 enet 100001 1500 - - - - - 0 02 enet 100002 1500 - - - - - 0 03 enet 100003 1500 - - - - - 0 0 1002 fddi 101002 1500 - - - - - 0 0 1003 tr 101003 1500 - - - - - 0 0 1004 fdnet 101004 1500 - - - ieee - 0 0 1005 trnet 101005 1500 - - - ibm - 0 0Remote SPAN VLANs------------------------------------------------------------------------------Primary Secondary Type Ports------- --------- ----------------- ------------------------------------------Switch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#int g1/1Switch(config-if)#switchport mode trunkSwitch(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet1/1, changed state to down %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet1/1, changed state to upSwitch(config-if)#switchport trunk allowed vlan allSwitch(config-if)#exitSwitch(config)#Switch(config)#exitSwitch#%SYS-5-CONFIG_I: Configured from console by consolewrBuilding configuration...[OK]Switch#注：模型图中客户端电脑IP已自行设定！讲解结束！。

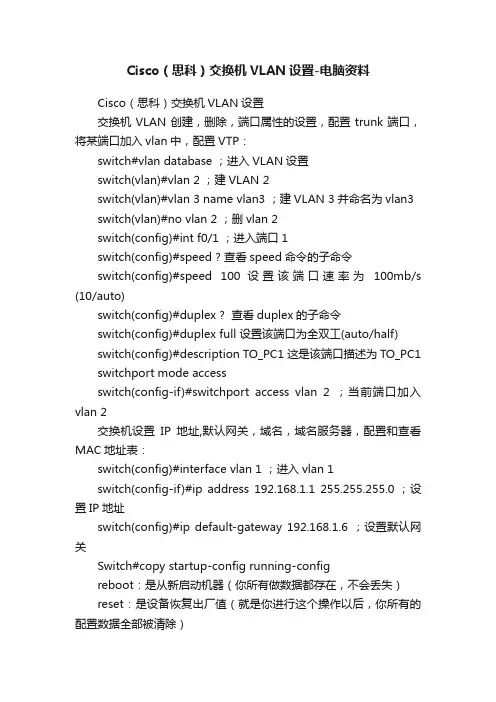

Cisco（思科）交换机VLAN设置-电脑资料Cisco（思科）交换机VLAN设置交换机VLAN创建，删除，端口属性的设置，配置trunk端口，将某端口加入vlan中，配置VTP：switch#vlan database ；进入VLAN设置switch(vlan)#vlan 2 ；建VLAN 2switch(vlan)#vlan 3 name vlan3 ；建VLAN 3并命名为vlan3 switch(vlan)#no vlan 2 ；删vlan 2switch(config)#int f0/1 ；进入端口1switch(config)#speed ? 查看speed命令的子命令switch(config)#speed 100 设置该端口速率为100mb/s (10/auto)switch(config)#duplex ? 查看duplex的子命令switch(config)#duplex full 设置该端口为全双工(auto/half)switch(config)#description TO_PC1 这是该端口描述为TO_PC1 switchport mode accessswitch(config-if)#switchport access vlan 2 ；当前端口加入vlan 2交换机设置IP地址,默认网关，域名，域名服务器，配置和查看MAC地址表：switch(config)#interface vlan 1 ；进入vlan 1switch(config-if)#ip address 192.168.1.1 255.255.255.0 ；设置IP地址switch(config)#ip default-gateway 192.168.1.6 ；设置默认网关Switch#copy startup-config running-configreboot：是从新启动机器（你所有做数据都存在，不会丢失）reset：是设备恢复出厂值（就是你进行这个操作以后，你所有的配置数据全部被清除）reload：是配置完数据之后从新启动，配置的数据就会保存在设备里面这种说法是错误的,都只是重启设备,你在输入reload reboot reset 这三个命令后都会提示你保存不?按y就保存并且重启,你可能会问为什么命令不同,结果一样,是因为版权法的问题,你比如cisco是sho 3COM是DISP效果一样.。

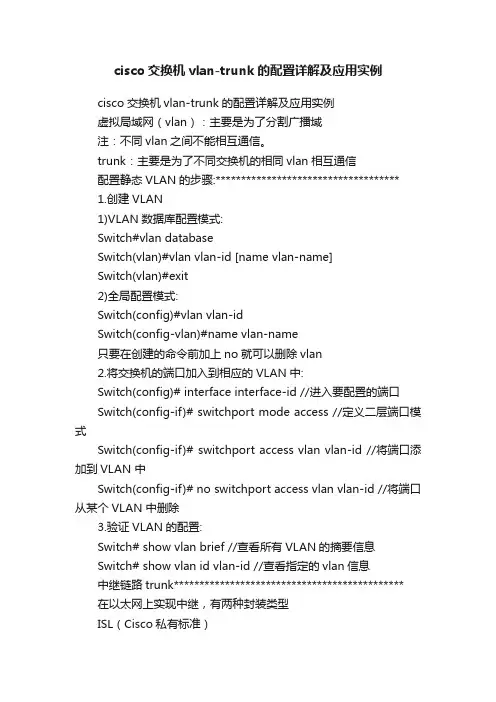

cisco交换机vlan-trunk的配置详解及应用实例cisco交换机vlan-trunk的配置详解及应用实例虚拟局域网（vlan）：主要是为了分割广播域注：不同vlan之间不能相互通信。

trunk：主要是为了不同交换机的相同vlan相互通信配置静态VLAN的步骤:************************************1.创建VLAN1)VLAN数据库配置模式:Switch#vlan databaseSwitch(vlan)#vlan vlan-id [name vlan-name]Switch(vlan)#exit2)全局配置模式:Switch(config)#vlan vlan-idSwitch(config-vlan)#name vlan-name只要在创建的命令前加上no就可以删除vlan2.将交换机的端口加入到相应的VLAN中:Switch(config)# interface interface-id //进入要配置的端口Switch(config-if)# switchport mode access //定义二层端口模式Switch(config-if)# switchport access vlan vlan-id //将端口添加到VLAN 中Switch(config-if)# no switchport access vlan vlan-id //将端口从某个VLAN 中删除3.验证VLAN的配置:Switch# show vlan brief //查看所有VLAN的摘要信息Switch# show vlan id vlan-id //查看指定的vlan信息中继链路trunk*********************************************在以太网上实现中继，有两种封装类型ISL（Cisco私有标准）IEEE 802.1qTrunk的模式：接入（Access）干道（Trunk）动态企望（Dynamic desirable）动态自动（Dynamic auto）非协商（Nonegotiate）协商匹配如下：注：记住这句话你就记住了协商匹配，我们老师说的“有情人终成眷属！”trunk配置步骤与命令:1.进入接口配置模式Switch(config)#interface interface-id2.选择封装类型Switch(config-if)#switchport trunk encapsulation { isl | dot1q | negotiate }3.将接口配置为TrunkSwitch(config-if)#switchport mode {dynamic {desirable | auto} | trunk | access}3.指定Native VLAN（可选）Switch(config-if)#switchport trunk native vlan vlan-id //指定管理vlan4.查看接口模式、状态：Switch#show interface interface-id switchport应用实例：配置思路：1.创建vlansw1#vlan database 进入vlan数据库sw1(vlan)#vlan 2 name jishu 创建名为：技术的vlanVLAN 40 modified:Name: jishusw1(vlan)#vlan 3 name caiwu 创建名为：财务的vlanVLAN 41 modified:Name: caiwusw2#vlan database 进入vlan数据库sw2(vlan)#vlan 2 name jishu 创建名为：技术的vlanVLAN 40 modified:Name: jishusw2(vlan)#vlan 3 name renshi 创建名为：人事的vlanVLAN 41 modified:Name: renshi注：两台交换机的vlanid应该一致！2.将端口划分到以创建的vlan中sw1(config)#interface f0/1sw1(config-if-range)# switchport mode access 将1号接口设置为接入链路sw1(config-if-range)#switchport access vlan 2 将1号接口放进vlan2sw1(config-if)#noshutdown 激活此端口sw1(config)#interface f0/2sw1(config-if-range)# switchport mode access 将2号接口设置为接入链路sw1(config-if-range)#switchport access vlan 3 将2号接口放进vlan3sw1(config-if)#noshutdown 激活此端口sw2(config)#interface f0/1sw2(config-if-range)# switchport mode access 将1号接口设置为接入链路sw2(config-if-range)#switchport access vlan 2 将1号接口放进vlan2sw2(config-if)#noshutdown 激活此端口3.配置trunk口，实现通信:sw1(config)#interfacef0/0 进入要设置的端口（f0/0）sw1(config-if)#switchport mode trunk 将端口进行trunk设置sw1(config-if)#noshutdown 激活此端口sw2(config)#interfacef0/0 进入要设置的端口（f0/0）sw2(config-if)#switchport mode trunk 将端口进行trunk设置sw2(config-if)#noshutdown 激活此端口这样我们就完成了交换机的配置了！测试：1.依据拓扑图配置ip地址2.同一vlan进行测试3.不同lan进行测试测试成功上一页下一页。

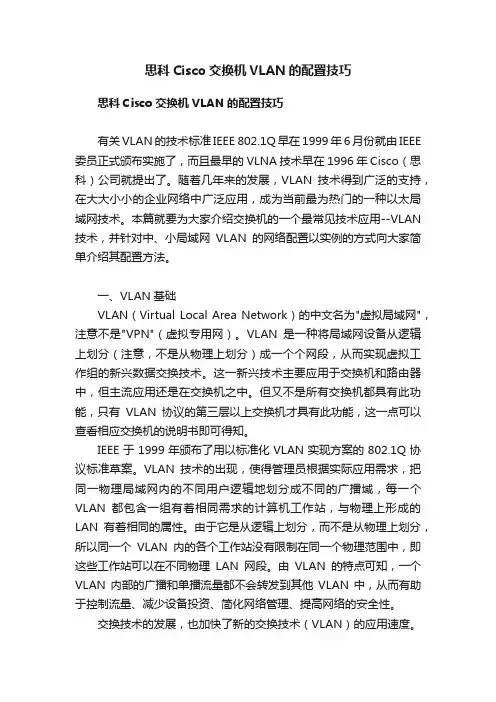

思科Cisco交换机VLAN的配置技巧思科Cisco交换机VLAN的配置技巧有关VLAN的技术标准IEEE 802.1Q早在1999年6月份就由IEEE 委员正式颁布实施了，而且最早的VLNA技术早在1996年Cisco（思科）公司就提出了。

随着几年来的发展，VLAN技术得到广泛的支持，在大大小小的企业网络中广泛应用，成为当前最为热门的一种以太局域网技术。

本篇就要为大家介绍交换机的一个最常见技术应用--VLAN 技术，并针对中、小局域网VLAN的网络配置以实例的方式向大家简单介绍其配置方法。

一、VLAN基础VLAN（Virtual Local Area Network）的中文名为"虚拟局域网"，注意不是"VPN"（虚拟专用网）。

VLAN是一种将局域网设备从逻辑上划分（注意，不是从物理上划分）成一个个网段，从而实现虚拟工作组的新兴数据交换技术。

这一新兴技术主要应用于交换机和路由器中，但主流应用还是在交换机之中。

但又不是所有交换机都具有此功能，只有VLAN协议的第三层以上交换机才具有此功能，这一点可以查看相应交换机的说明书即可得知。

IEEE于1999年颁布了用以标准化VLAN实现方案的802.1Q协议标准草案。

VLAN技术的出现，使得管理员根据实际应用需求，把同一物理局域网内的不同用户逻辑地划分成不同的广播域，每一个VLAN都包含一组有着相同需求的计算机工作站，与物理上形成的LAN有着相同的属性。

由于它是从逻辑上划分，而不是从物理上划分，所以同一个VLAN内的各个工作站没有限制在同一个物理范围中，即这些工作站可以在不同物理LAN网段。

由VLAN的特点可知，一个VLAN内部的广播和单播流量都不会转发到其他VLAN中，从而有助于控制流量、减少设备投资、简化网络管理、提高网络的安全性。

交换技术的发展，也加快了新的交换技术（VLAN）的应用速度。

通过将企业网络划分为虚拟网络VLAN网段，可以强化网络管理和网络安全，控制不必要的数据广播。

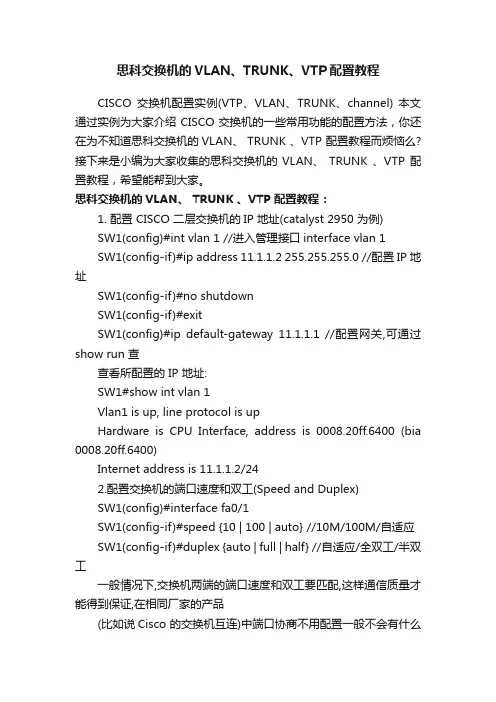

思科交换机的VLAN、TRUNK、VTP配置教程CISCO交换机配置实例(VTP、VLAN、TRUNK、channel) 本文通过实例为大家介绍CISCO交换机的一些常用功能的配置方法，你还在为不知道思科交换机的VLAN、 TRUNK 、VTP 配置教程而烦恼么?接下来是小编为大家收集的思科交换机的VLAN、TRUNK 、VTP 配置教程，希望能帮到大家。

思科交换机的VLAN、 TRUNK 、VTP 配置教程：1. 配置 CISCO 二层交换机的IP 地址(catalyst 2950 为例)SW1(config)#int vlan 1 //进入管理接口interface vlan 1SW1(config-if)#ip address 11.1.1.2 255.255.255.0 //配置IP 地址SW1(config-if)#no shutdownSW1(config-if)#exitSW1(config)#ip default-gateway 11.1.1.1 //配置网关,可通过show run 查查看所配置的 IP 地址:SW1#show int vlan 1Vlan1 is up, line protocol is upHardware is CPU Interface, address is 0008.20ff.6400 (bia 0008.20ff.6400)Internet address is 11.1.1.2/242.配置交换机的端口速度和双工(Speed and Duplex)SW1(config)#interface fa0/1SW1(config-if)#speed {10 | 100 | auto} //10M/100M/自适应SW1(config-if)#duplex {auto | full | half} //自适应/全双工/半双工一般情况下,交换机两端的端口速度和双工要匹配,这样通信质量才能得到保证,在相同厂家的产品(比如说Cisco 的交换机互连)中端口协商不用配置一般不会有什么问题，可以通过show interface 查看端口的速度和双工。

实验报告---思科802.1q trunk的VLAN配置实验环境：实验要求：1、配置四台PC机属于各自的VLAN。

2、将某些端口配置成trunk端口，并允许前面配置的所有VLAN通过。

3、测试同一VLAN中的PC机能否ping通。

实验分析:当一个VLAN跨过不同的交换机时,在同一VLAN上但却是在不同的交换机上的计算机进行通信时需要使用Trunk。

Trunk技术使得一条物理线路可以传送多个VLAN的数据。

所以Trunk是十分重要的，掌握Trunk 的配置过程也是必须的。

在本实验中共有两个VLAN，并且分布于两台交换机端口上，所以要使用到Trunk。

在划分完VLAN配置Trunk以后处于同一VLAN的计算机之间应该能够通信。

实验过程：1、实验配置1）交换机A配置2）交换机B配置3）实验验证4)实验总结本实验的总结我引用的是在网上发现的一篇文章当在交换机上划分有多个VLAN时，若欲借助一条链路实现与其他交换机的通信，就必须要创建Trunk（如图6-13所示）。

默认状态下，第二层接口自动处于动态的Switchport模式，当相邻接口（即借助于双绞线或光纤连接在一起的两个端口）支持Trunk，并且配置为Trunk或动态匹配模式，该链接即可作为Trunk链接。

1．配置Trunk端口进入全局配置模式。

Switch# configure terminal指定欲设置为Trunk的端口。

当然，Trunk应当在交换机级联端口上配置。

Switch(config)# interface interface-id将接口配置为第二层Trunk。

只有接口是第二层访问接口，或者指定Trunk模式时，才需要使用该命令。

dynamic aut o，如果相邻接口被设置为trunk或desirable模式，将该接口置为Trunk连接。

dynamic desirable，如果相邻接口设置为t runk、desirable或auto模式，将该接口置为Trunk连接。

通过前面的学习，我们已经了解了为了实现局域网广播的隔离，为了更便于网络的管理，我们需要通过VLAN 划分将网络分割成更小的网络。

相同VLAN 之间可以通过级联或TRUNK 来实现通信，不同的VLAN 之间是不能直接通信的，要实现不同VLAN 之间的通信，需要通过三层交换机或路由器。

一、利用三层交换虚拟接口实现VLAN 互访1．网络拓朴图2． 连接PC1到二层交换机S2126的第10口，连接PC2到S2126的第20口，测试PC1与PC2的连通性。

（测试结果：PC1与PC2能够连通，原因：处于同一网络）3． 将S2126的1至12口划分到VLAN10；将S2126的13至24 口划分到VLAN20，测试PC1与PC2的连通性。

（测试结果：PC1与PC2不能连通，原因：处于不同VLAN 中）S2126(config)#vlan 10S2126(config-vlan)#exitS2126(config)#vlan 20S2126(config-vlan)#exitS2126(config)#vlan 10S2126(config-vlan)#exitS2126(config)#interface range fastethernet 0/1-12S2126(config-range-if)#switchport access vlan 10S2126(config-range-if)#no shutdownS2126(config-range-if)#exitS2126(config)#interface range fastethernet 0/13-24S2126(config-range-if)#switchport access vlan 20S2126(config-range-if)#no shutdownS2126(config-range-if)#exit4．在三层交换机划分VLAN10、VLAN20，并将Fa10划到VLAN10，Fa20划到VLAN20，。

交换机如何配置TRUNK口
不知道交换机如何配置TRUNK口的吗，那么交换机如何配置TRUNK口的呢?下面是小编收集整理的交换机如何配置TRUNK口，希望对大家有帮助~~
交换机配置TRUNK口的方法工具/原料
HCL云
Oracl VM VitrualBox
方法/步骤
打开HCL并搭建好拓扑图并启动设备(华三同思科一样默认交换机vlan 1)。

如下图：
打开VMVirtualBox，配置IP地址(切记同一网段哦。

)
回到HCL双击交换机，进入用户界面。

试用system-view进入系统界面。

创建VLAN 10(添加端口时一切信息以设备为基准)，使用display current-configuration查看端口。

然后添加端口port g1/0/1.第二台交换机的配置也是如此，在这里就不重复了。

打开VMVirtualBox，使用ping命令ping192.168.1.12，最终结果是ping不同的，因为还没有设置TRUNK口，默认只有VLAN 1才能通过。

接下来配置TRUNK口，命令如图
再次打开VMVirtualBox，ping192.168.1.12结果是通的说明配置完成!
交换机如何配置TRUNK口。

TRUNK (端口汇聚)功能是将交换机的多个物理端口汇聚在一起形成一个逻辑上的物理端口，同一汇聚组内的多条链路则可视为一条逻辑链路。

端口汇聚可以实现用多条链路汇聚成一条逻辑链路增加带宽；同时，同一汇聚组的各个成员端口之间彼此动态备份，提高连接可靠性。

Trunk功能比较适合于以下情况的具体应用：1、Trunk功能用于交换机与服务器之间的相联，为服务器提供独享的高带宽。

2、Trunk功能用于交换机之间的级联，为交换机之间的数据交换提供高带宽的数据传输能力，提高网络速度，突破网络瓶颈，进而大幅提高网络性能（主要应用）。

Cisco3560 交换机和TP-link为例，参考配制方法如下：1．Bonding 模式下系统使用逻辑结构图如下图所示：Bonding 逻辑结构图HostA：为服务器有两个千兆网口；将其设置成bonding 模式；switch：为交换机；其中port1 和port2 为端口 1 和端口2，将port1 和port2 设置成Trunk 模式；port3 和port4 （分别为端口3 和4 ）设置成普通模式；HostB:为客户端，其网口为千兆网口与Port3 相连；HostC:为客户端，其网口为千兆网口与Port4 相连；2．将交换机设置成Trunk 模式方法：首先通过串口连到一台windows 机器上，通过超极终端进行连接，波特率为9600;输入交换机的密码；此时所进入交换模式为普通模式；输入enable 回车进入高级模式;输入高级模式密码；便进入交换机高级模式。

此时便可开始设置交换机Trunk 功能：Switch# configure terminal //进入终端配置模式Switch(config)# interface Port-channel 3 //创建port-channel 标号为3 为后面的group做准备Switch(config-if)# switchport trunk encapsulation dot1q //我们用的是802.1Q 协议所以用dot1qSwitch(config)# switchport mode trunk //把trunk 模式打开Switch(config)# end //结束标识符Switch# copy running-config startup-config //保存配置Switch# configure terminalSwitch(config)# interface range Gi0/3-4 //进入端口配置模式，此出用的是3 号和4 号端口做trunkSwitch(config-if-range)# switchport trunk encapsulation dot1qSwitch(config-if-range)# switchport mode trunkSwitch(config-if-range)# channel-group 3 mode on //把这两个端口加入到3 号组；3号组在前面已经创建；Switch(config-if-range)# endSwitch# show interfaces gigabitEthernet 0/3 trunk //校验配置是否成功Switch# show interfaces gigabitEthernet 0/4 trunk //校验配置是否成功Switch# copy running-config startup-config //保存配置Switch# configure terminalSwitch(config)# port-channel load-balance src-mac //设置负载均衡模式；我们用的是基于客户机的mac 地址做负载均衡Switch(config)# endSwitch# show etherchannel load-balance //校验配置是否成功Switch# copy running-config startup-config //保存配置注意：正确选择TRUNK 的端口数目，必须是2，4 或8Trunk功能举例——例如：为增加带宽，提高连接可靠性，某网吧电影服务器是双网卡且作了绑定，与中心交换机的23、24端口连接；二层交换机的1、2端口与中心交换机的1、2端口连接，如下图所示，那么中心交换机需将1、2端口，23、24端口分别做Trunk。

cisco交换机怎么配置vlan与trunk推荐文章交换机建立vlan的问题有哪些热度：管理交换机虚拟局域网VLAN的划分方法有几种热度：思科2950交换机VLAN划分方法教程热度： H3C交换机基于MAC地址VLAN配置教程热度： VLAN 无线上网交换机故障分析排除热度：VLAN(虚拟局域网)是对连接到的第二层交换机端口的网络用户的逻辑分段，不受网络用户的物理位置限制而根据用户需求进行网络分段。

下面是店铺整理的Cisco交换机中Vlan与trunk配置的方法，供您参考。

Cisco交换机中Vlan与trunk配置的方法将两台交换机所连的f0/24端口设置为中继模式，如下图所示分别在sun-sw1和sun-sw2上创建人事部VLAN5和销售部VLAN10，如图所示将PC1所连接sun-sw1的f0/1端口和PC3所连的sun-sw2的f0/3加入到人事部VLAN5;将PC2所连的sun-sw1的f0/2端口和PC4所连的sun-sw2的f0/4加入到销售部VLAN10分别在两台交换机上验证VLAN配置结果，交换机所有端口默认都属于VLAN1，VLAN1是交换机预设VLAN，它还有一些特殊应用，不能被删除查看交换机的中继端口状态：如下图显示说明成功从PC1[192.168.5.10/24]测试到PC3[192.168.5.20/24]的连通性，从PC2[192.168.10.10]测试到PC4[192.168.10.20]的连通性如下图显示注意事项注意端口的Administrative Mode和Operational Mode，管理模式Administrative Mode是指该端口配置模式，而操作模式Operational Mode才是真正生效的模式。

比如端口的管理模式Administrative Mode有可能是动态企望dynamic desireble模式，但操作模式Operational Mode是中继trunk。

VLAN技术是交换技术的重要组成部分。

它将物理上直接相连的网络从逻辑上划分为多个子网。

每个VLAN有相对应的一个广播域，不同VLAN之间需要通过第三层交换技术才能通信。

三层交换技术通俗地讲，就是将路由与交换合二为一的技术。

路由器在对第一个数据流进行路由后，将会产生一个MAC地址与IP地址的映射表，当同样的数据流再次通过时，将根据此映射表直接从二层进行交换而不是再次路由，从而消除了路由器进行路由选择而造成网络的延迟，提高了数据包转发的效率。

VLAN的配置涉及到VTP，VLAN中继的配置。

VLAN中继（VLAN Trunk），在Cisco交换机初级配置之端口配置有提到，也称VLAN主干，只要是指交换机与交换机或者交换机与路由器相互连接端口上配置的中继模式（Trunk模式），中继模式允许属于不同VLAN的数据帧都可以通过中继链路传输数据。

VTP（VLAN中继协议）。

通过VTP可以保证整个网络VLAN信息的一致。

首先要知道VTP有三种模式，服务模式、客户模式和透明模式。

交换机初始状态是透明模式，它可以配置VLAN信息，可以收到VTP服务器发来的VLAN信息但并不运用到本交换机，而是直接转发到其他交换机，值得注意的是不会广播自己的VLAN 信息。

而服务器模式是可以统一配置VLAN信息，而且会自动将信息广播到网上其他交换机。

客户模式就是不能配置VLAN信息，VLAN信息都是收到服务器广播的VLAN配置。

划分VLAN的方法有三种：1 静态VLAN：这种划分方法通常是网络管理人员手动为交换机每个端口静态配置VLAN。

这种静态分配方法有它的优缺点，一旦配置好除非是网络管理人员重新设定，不然端口对应的VLAN是固定的，相对动态的配置方法来说，配置是比较麻烦，但是比较安全和容易维护。

2 动态VLAN：常用的局域网动态划分VLAN的方法有以下四种l）基于MAC地址的VLAN基于MAC地址的VLAN，是通过查询并记录端口所连计算机上网卡的MAC地址来决定端口的所属。

交换机中VLAN的配置实验目的：我们知道在一个交换机中，如果不对该交换机的端口进行VLAN的划分，那么该交换机的所有端口都处于一个广播域中，也就是说所有端口都可以收到广播信息。

划分了VLAN的话，那么同一VLAN下所有端口是属于同一个广播域。

通俗地说，VLAN隔绝了广播风暴，在该交换机下，只有在同一VLAN下的端口才能互相通信，属于不同VLAN 下的端口是不能互相通信的。

一、拓扑图二、模拟器配置1.安装好模拟器。

2.在桌面新建文件夹IOS。

3.打开桌面上的快捷方式“DynamipsGUI”。

4.按下图进行配置。

注：要勾选虚拟PC，IOS文件的位置按实际放置位置进行选择，idle-pc值按每台计算机算出的实际值填入，输出目录选择在桌面新建的文件夹IOS。

5.配置完成后点击“下一步”。

注：对Switch配置完成后，一定要点击“确定Switch配置”按钮以确认配置。

6.点击按钮“下一步”，在弹出的提示对话框中点击“确定”按钮。

7.系统会弹出一个DOS窗口，稍等一会，然后按任意键DOS窗口会消失。

8.根据如下的拓扑进行PC和交换机端口的连接设置。

注：配置完成后点击按钮“生成.BAT文件”，然后点击按钮“退出”，配置完成。

9.在随后弹出的画面中点击按钮“确定”，配置完成。

二、配置VPCS1.进入桌面上文件夹IOS下的VPCS文件夹，双击打开文件“vpcs.exe”，弹出如下的DOS窗口。

3.使用“show”命令来查看每台VPC的配置是否正确。

二、进入交换机1（swich1）CLI界面1.进入桌面上文件夹IOS下的pc1文件夹，双击打开文件“Switch1.bat”，然后最小化该DOS窗口（注：这是一个后台运行的模拟器，该窗口在整个实验期间都不能关闭）。

2.点击“开始 运行”，输入“cmd”，打开一个DOS窗口，在DOS窗口下输入“telnet 127.0.0.13001”，在出现的界面中输入回车键，在出现的“% Please answer 'yes' or 'no'.Would you like to enter the initial configuration dialog? [yes/no]:”对话中输入“no”，这样就进入了交换机switch1的CLI界面了。
