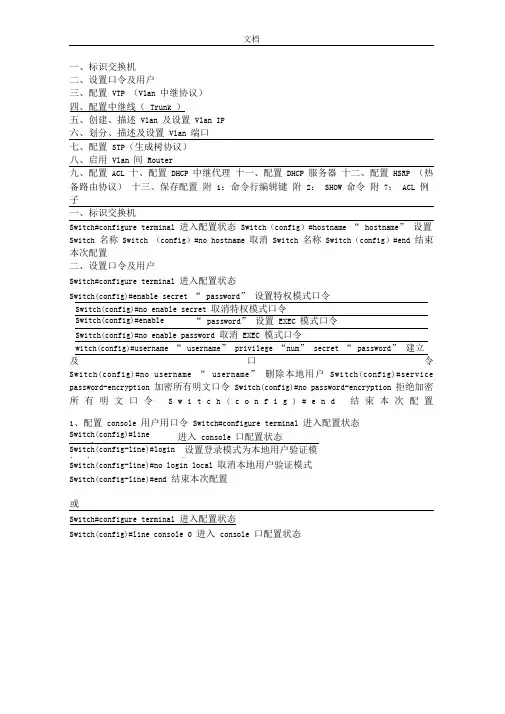

思科交换机实用配置步骤详解

文档一、标识交换机二、设置口令及用户三、配置VTP （Vlan 中继协议）四、配置中继线（Trunk ）五、创建、描述Vlan 及设置Vlan IP六、划分、描述及设置Vlan 端口七、配置STP（生成树协议）八、启用Vlan 间Router九、配置ACL 十、配置DHCP 中继代理十一、配置DHCP 服务器十二、配置HSRP （热备路由协议）十三、保存配置附1：命令行编辑键附2：SHOW 命令附7：ACL 例子一、标识交换机Switch#configure terminal 进入配置状态Switch（config）#hostname “ hostname” 设置Switch 名称Switch （config）#no hostname 取消Switch 名称Switch（config）#end 结束本次配置二、设置口令及用户Switch#configure terminal 进入配置状态Switch(config)#enable secret “ password” 设置特权模式口令及口令Switch(config)#no username “ username” 删除本地用户Switch(config)#service password-encryption 加密所有明文口令Switch(config)#no password-encryption 拒绝加密所有明文口令S w i t c h(c o n f i g)#e n d结束本次配置1、配置console 用户用口令Switch#configure terminal 进入配置状态Switch(config)#line console 0 进入console 口配置状态Switch(config-line)#login local 设置登录模式为本地用户验证模式Switch(config-line)#no login local 取消本地用户验证模式Switch(config-line)#end 结束本次配置或Switch#configure terminal 进入配置状态Switch(config)#line console 0 进入console 口配置状态文档Switch(config-line)#login 设置登录模式为线性登录模式Switch(config-line)#password “ password” 设置线性登录模式口令Switch(config-line)#no login 取消线性登录模式Switch(config-line)#end 结束本次配置2、配置tenlnet(vty) 用户及口令Switch#configure terminal 进入配置状态Switch(config)#line vty 0 15 进入vty 配置状态Switch(config-line)#login local 设置登录模式为本地用户验证模式Switch(config-line)#no login local 取消本地用户验证模式三、配置VTP （Vlan 中继协议）Switch#vlan database 进入vlan 数据库配置状态Switch(vlan)#vtp domain “ domainname” 设置vtp 域Switch(vlan)#vtp server|client| transparent 设置模式Switch(vlan)#vtp password “ password” 设置vtpSwitch(vlan)#no vtp password 取消vtp 口令Switch(vlan)#exit 退出vlan 数据库配置状态Switch(config)#interface range “ interface mod/port -port ” 进入端口组配置状态Switch(config-if-range)#switchport trunk encapsulation dot1q|isl| negotiate 设置干道封装模式Switch(config-if-range)#switchport mode trunk 设置端口为干道模式Switch(config-if-range)#no shutdown 启用端口Switch(config-if-range)#end 结束本次配置五、创建、描述Vlan 及设置Vlan IPSwitch#vlan database 进入vlan 数据库配置状态文档Switch(vlan)#vlan “ vlan-num ” name “ vlan-name” 建立vlan 及名称Switch(vlan)#no vlan “ vlan-num ” 删除vlanSwitch(vlan)#exit 退出vlan 数据库配置状态Switch(config-if)#description “ description ” 描述vlanSwitch(config-if)#no description 取消描述Switch(config-if)#ip address “ ip-address subnet-mask” 设置vlan 网关的ip 地址Switch(config-if)#no shutdown 启用vlanSwitch(config-if)#end 结束本次配置六、划分、描述及设置Vlan 端口Switch#configure terminal 进入配置状态Switch(config)#interface “ interface mod/port ” 进入端口配置状态Switch(config-if)#switchport mode access 设置端口为访问模式Switch(config-if)#switchport access vlan “ vlan-num ” 设置端口所属VlanSwitch(config-if)#no shutdown 启用端口Switch(config-if)#end 结束本次配置或Switch#configure terminal 进入配置状态Switch(config)#interface range “ interface mod/port -port ” 进入端口组配置状态Switch(config-if-range)#description “ description ” 描述端口Switch(config-if-range)#speed auto|100|10 设置端口速率模式Switch(config-if-range)#duplex auto|full|half 设置端口双工模式Switch(config-if-range)#switchport mode access 设置端口为访问模式Switch(config-if-range)#switchport access vlan “ vlan-num ” 设置端口所属Vlan Switch(config-if-range)#no shutdown 启用端口Switch(config-if-range)#end 结束本次配置七、配置STP(生成树协议)Switch#configure terminal 进入配置状态Switch(config)#spanning-tree portfast default 设置所有访问端口为快速模式Switch(config)#no spanning-tree portfast default 取消所有访问端口为快速模式Switch(config)#spanning-tree uplinkfast 设置上行端口为快速模式Switch(config)#no spanning-tree uplinkfast 取消上行端口为快速模式Switch(config)#end 结束本次配置或Switch#configure terminal 进入配置状态Switch(config)#interface “ interfacemod/port ” 进入端口配置状态Switch(config-if)#spanning-tree portfast 设置端口为快速模式文档Switch(config-if)#no shutdown 启用端口Switch(config-if)#end 结束本次配置或Switch#configure terminal 进入配置状态Switch(config)#interface range “ interface mod/port -port ” 进入端口组配置状态Switch(config-if-range)# spanning-tree portfast 设置端口为快速模式Switch(config-if-range)#no shutdown 启用端口Switch(config-if-range)#end 结束本次配置八、启用 Vlan 间 RouterSwitch#configure terminal 进入配置状态Switch(config)#ip routing 启用 ip 路由Switch(config)#ip route “ Destination-prefix Destination-prefix-mask Forwarding-router 's-address ” Switch(config)#end 结束本次配置九、配置 ACLSwitch#configure terminal 进入配置状态Switch(config)#interface vlan “ vlan-num ” 进入 vlan 配置状态 Switch(config-if)#ip access-group “ acl-num ” in|out 应用 acl 到 vlan Switch(config-if)#end 结束本次配置 Switch#configure terminal 进入配置状态Switch(config)#line vty 0 15 进入 vty 配置状态Switch(config-line)#access-class “ acl-num ” in|out 应用 acl 到 vtySwitch(config-if)#end 结束本次配置例：Switch(config)#access-list 101 deny ip host 192.168.2.11 host 192.168.10.21 Switch(config)#access-list 102 deny ip host 192.168.2.13 192.168.10.0 0.0.0.255 Switch(config)#access-list 103 deny ip 192.168.2.0 0.0.0.255 192.168.10.0 0.0.0.255 Switch(config)# access-list 104 deny ip 192.168.2.0 0.0.0.255 host 192.168.10.25十、配置 DHCP 中继代理Switch#configure terminal 进入配置状态Switch(config)#service dhcp 启用 dhcp 服务Switch(config)#ip dhcp relay information option 启用 dhcp 代理服务Switch(config)#interface vlan “ vlan-num ” 进入 vlan 配置状态Switch(config-if)#ip helper-address “ ip-address ” 启用 dhcp 代理服务器 ip 地Switch(config-if)#end 结束本次配置文档十一、配置 DHCP 服务器Switch#configure terminal进入配置状态Switch (config)#ip dhcp pool “ Pool-name ” 设置 dhcp 地址池名称Switch (dhcp-config)#network “ Network-num Network-mask ” 设置 dhcp 地址池 ip 围 Switch (dhcp-config)# dns-server “ ip-address ” 为客户机分配 DNS 服务器 ip 地址 Switch (dhcp-config)#netbios-name-server “ ip-address ” 为客户机分配 WINS 服务器 ip 地址Switch#configure terminal 进入配置状态Switch(config)#service dhcp 启用dhcp 服务wyz(config)#ip dhcp excluded-address “ Low-ip-address High-ip-address ” 设置保留ip 地址Switch(config-if)#end 结束本次配置十二、配置HSRP (热备路由协议)Switch#configure terminal 进入配置状态Switch(config)#interface vlan “ vlan-num ” 进入vlan 配置状态Switch(config-if)#ip address “ ip-address subnet-mask” 设置vlan 物理ip 地址Switch(config-if)#standby “ group-num ” ip “virtual-ip-address ” 设置vlan 虚拟ip 地址Switch(config-if)#standby priority “ Priority-value ” 设置路由器优先等级Switch(config-if)#standby preempt 设置hsrp 抢占功能Switch(config-if)#standby timers “ Hello-interval-in-seconds Hold-time-in-seconds ”设置hello 信息Switch(config-if)#end 结束本次配置十三、保存配置Switch#write memory或Switch#copy running-config startup-config 附1：命令行编辑键TAB 补全命令？查看可用命令Ctrl + P 粘贴历史命令Ctrl + E 将光标移至命令末尾Ctrl + F 将光标向前移动Ctrl + B 将光标向后移动Ctrl + Z 返回#命令模式Ctrl + U Clear Line and Put in BufferCtrl + W Delete Word Backwards and Put in Buffer文档Ctrl + Y Paste Buffer ContentsCtrl + X Clear Line to the Left and Put in BufferCtrl + T Flip Last 2 CharactersCtrl + J ReturnCtrl + L Refresh LineCtrl + I Refresh Line and Goto EndCtrl + K Delete everything on the Right of cursorCtrl + V Allows to type control characterCtrl + M ReturnCtrl + H Backspace Character to the LeftCtrl + R 刷新行附2：SHOW 命令Switch#show version 显示版本信息Switch #show arp | include “ ip-address” 显示ip 地址对应的mac 地址信息Switch#show mac-address-table 显示mac 地址信息Switch#show mac-address-table | include “ mac-address” 格式：xxxx.xxxx.xxxx.xxxx Switch #show mac-address-table dynamic address “ mac-address” 显示mac 地址对应的端口信息Switch#show mac-address-table dynamic interface “ interface mod/port ” 显示端口对应的mac 地址信息Switch#show tech-support 显示技术支持信息Switch#show interfaces 显示接口信息Switch#show vlan 显示vlan 信息Switch#show startup-config 显示启用配置文件Switch#show running-config 显示运行配置文件Switch#show ip route 显示ip 路由状态Switch#clear counters interface “ interface mod/port ” 清除端口计数器Switch(config)#default interface “ interface mod/port ” 恢复端口出厂设置Switch#clear interface “ interface mod/port ” 重置端口的硬件逻辑keyada#show cdp neighbors “ interface mod/port ” detail 附7：ACL 例子VLAN1 需实现以下效果：1、VLAN1 主机192.168.1.240 可以访问所有网段；2、VLAN1 其余主机可以访问除VLAN2 、VLAN3 及VLAN4 外所有网段。

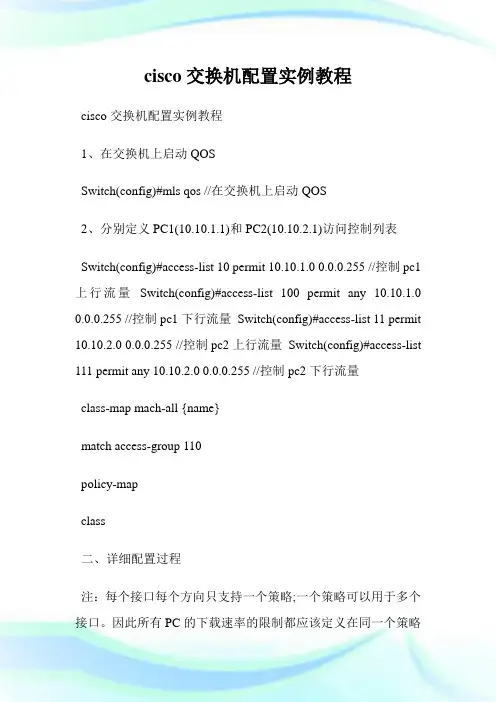

cisco交换机配置实例教程cisco交换机配置实例教程1、在交换机上启动QOSSwitch(config)#mls qos //在交换机上启动QOS2、分别定义PC1(10.10.1.1)和PC2(10.10.2.1)访问控制列表Switch(config)#access-list 10 permit 10.10.1.0 0.0.0.255 //控制pc1上行流量Switch(config)#access-list 100 permit any 10.10.1.0 0.0.0.255 //控制pc1下行流量Switch(config)#access-list 11 permit 10.10.2.0 0.0.0.255 //控制pc2上行流量Switch(config)#access-list 111 permit any 10.10.2.0 0.0.0.255 //控制pc2下行流量class-map mach-all {name}match access-group 110policy-mapclass二、详细配置过程注：每个接口每个方向只支持一个策略;一个策略可以用于多个接口。

因此所有PC的下载速率的限制都应该定义在同一个策略(在本例子当中为policy-map user-down)，而PC不同速率的区分是在Class-map 分别定义。

1、在交换机上启动QOSSwitch(config)#mls qos //在交换机上启动QOS2、分别定义PC1(10.10.1.1)和PC2(10.10.2.1)访问控制列表Switch(config)#access-list 10 permit 10.10.1.0 0.0.0.255 //控制pc1上行流量Switch(config)#access-list 100 permit any 10.10.1.0 0.0.0.255 //控制pc1下行流量Switch(config)#access-list 11 permit 10.10.2.0 0.0.0.255 //控制pc2上行流量Switch(config)#access-list 111 permit any 10.10.2.0 0.0.0.255 //控制pc2下行流量3、定义类，并和上面定义的访问控制列表绑定Switch(config)# class-map user1-up //定义PC1上行的类，并绑定访问列表10Switch(config-cmap)# match access-group 10Switch(config-cmap)# exitSwitch(config)# class-map user2-upSwitch(config-cmap)# match access-group 11 //定义PC2上行的类，并绑定访问列表10Switch(config-cmap)# exitSwitch(config)# class-map user1-downSwitch(config-cmap)# match access-group 100 //定义PC1下行的类，并绑定访问列表100Switch(config-cmap)# exitSwitch(config)# class-map user2-downSwitch(config-cmap)# match access-group 111 //定义PC2下行的类，并绑定访问列表111Switch(config-cmap)# exit4、定义策略，把上面定义的类绑定到该策略Switch(config)# policy-map user1-up //定义PC1上行的速率为1MSwitch(config-pmap)# class user1-upSwitch(config-pmap-c)# trust dscpSwitch(config-pmap-c)# police 1024000 1024000 exceed-action dropSwitch(config)# policy-map user2-up //定义PC2上行的速率为2MSwitch(config-pmap)# class user2-upSwitch(config-pmap-c)# trust dscpSwitch(config-pmap-c)# police 2048000 1024000 exceed-action dropSwitch(config)# policy-map user-downSwitch(config-pmap)# class user1-downSwitch(config-pmap-c)# trust dscpSwitch(config-pmap-c)# police 1024000 1024000 exceed-action dropSwitch(config-pmap-c)# exitSwitch(config-pmap)# class user2-downSwitch(config-pmap-c)# trust dscpSwitch(config-pmap-c)# police 2048000 1024000 exceed-action dropSwitch(config-pmap-c)# exit5、在接口上运用策略Switch(config)# interface f0/1Switch(config-if)# service-policy input user1-upSwitch(config)# interface f0/2Switch(config-if)# service-policy input user2-upSwitch(config)# interface g0/1Switch(config-if)# service-policy input user-down看了cisco交换机配置实例教程还想看：1.思科交换机基本配置实例讲解2.CISCO交换机配置操作学习教程3.思科交换机配置教程详解4.cisco交换机qos配置实例教程5.思科路由器、交换机的基本管理教程6.Cisco 2960交换机的基础安装配置教程Cisco交换机入门配置的方法Cisco交换机入门配置的方法：机型：Cisco 3750想对交换机警醒配置。

交换机设置步骤1.上电-除电源线外，其它任何线缆都不要插在交换机上2.自检完成- system led绿色，其它除XPS以外的LED常亮3.按住MODE按钮不放（持续3s）4.插上网线，连接电脑（电脑端口设置为自动获取IP地址）5.进入配置页面：10.0.0.1---用户名及密码都是cisco交换机密码：cisco1 talent密码：wisdri6.电脑需要安装USB驱动7.启用talent登录输入交换机密码cisco1Switch>enable Password:Using driver version 4 for meSwitch>show vlanVLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Gi1/0/1, Gi1/0/2, Gi1/0/3Gi1/0/4, Gi1/0/5, Gi1/0/6Gi1/0/7, Gi1/0/8, Gi1/0/9Gi1/0/10, Gi1/0/11, Gi1/0/12Gi1/0/13, Gi1/0/14, Gi1/0/15Gi1/0/16, Gi1/0/17, Gi1/0/18Gi1/0/19, Gi1/0/20, Gi1/0/21Gi1/0/22, Gi1/0/23, Gi1/0/24Gi1/1/1, Gi1/1/2, Gi1/1/3Gi1/1/41002 fddi-default act/unsup1003 token-ring-default act/unsup1004 fddinet-default act/unsup1005 trnet-default act/unsupVLAN Type SAID MTU Parent RingNo BridgeNo Stp BrdgMode Trans1 Trans2 ---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------1 enet 100001 1500 - - - - - 0 0 1002 fddi 101002 1500 - - - - - 0 0 1003 tr 101003 1500 - - - - - 0 0 1004 fdnet 101004 1500 - - - ieee - 0 0 1005 trnet 101005 1500 - - - ibm - 0 0Remote SPAN VLANs------------------------------------------------------------------------------Primary Secondary Type Ports------- --------- ----------------- ------------------------------------------Switch>Switch>Switch>Switch>enablePassword:Password:Password:% Bad secretsSwitch>cisco1Translating "cisco1"...domain server (255.255.255.255)% Unknown command or computer name, or unable to find computer address Switch>Switch>Switch>Switch>Switch>Switch>Switch>Switch>Switch>Switch>Switch>enablePassword:Password:Password:% Bad secretsSwitch>enablePassword:Password:Switch#Switch#Switch#Switch#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#name plcSwitch(config-vlan)#endSwitch#Mar 29 02:33:57.955: %SYS-5-CONFIG_I: Configured from console by console Switch#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 3Switch(config-vlan)#name levelSwitch(config-vlan)#endSwitch#Mar 29 02:36:58.747: %SYS-5-CONFIG_I: Configured from console by console Switch#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#interface gigabitethernet1/0/1Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan2^% Invalid input detected at '^' marker.Switch(config-if)#switchport access vlan 2Switch(config-if)#exitSwitch(config)#interface gigabitethernet1/0/2Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 2Switch(config-if)#endSwitch#Mar 29 02:48:26.503: %SYS-5-CONFIG_I: Configured from console by consoleSwitch#show ip interface briefInterface IP-Address OK? Method Status Protocol Vlan1 191.167.0.2 YES TFTP up down FastEthernet0 unassigned YES other down down GigabitEthernet1/0/1 unassigned YES unset down down GigabitEthernet1/0/2 unassigned YES unset down down GigabitEthernet1/0/3 unassigned YES unset down down GigabitEthernet1/0/4 unassigned YES unset down down GigabitEthernet1/0/5 unassigned YES unset down down GigabitEthernet1/0/6 unassigned YES unset down down GigabitEthernet1/0/7 unassigned YES unset down down GigabitEthernet1/0/8 unassigned YES unset down down GigabitEthernet1/0/9 unassigned YES unset down down GigabitEthernet1/0/10 unassigned YES unset down down GigabitEthernet1/0/11 unassigned YES unset down down GigabitEthernet1/0/12 unassigned YES unset down downGigabitEthernet1/0/13 unassigned YES unset down downGigabitEthernet1/0/14 unassigned YES unset down down GigabitEthernet1/0/15 unassigned YES unset down down GigabitEthernet1/0/16 unassigned YES unset down down GigabitEthernet1/0/17 unassigned YES unset down down GigabitEthernet1/0/18 unassigned YES unset down down GigabitEthernet1/0/19 unassigned YES unset down down GigabitEthernet1/0/20 unassigned YES unset down down GigabitEthernet1/0/21 unassigned YES unset down down GigabitEthernet1/0/22 unassigned YES unset down down GigabitEthernet1/0/23 unassigned YES unset down down GigabitEthernet1/0/24 unassigned YES unset down down GigabitEthernet1/1/1 unassigned YES unset down down GigabitEthernet1/1/2 unassigned YES unset down down GigabitEthernet1/1/3 unassigned YES unset down down GigabitEthernet1/1/4 unassigned YES unset down down Te1/1/1 unassigned YES unset down down Te1/1/2 unassigned YES unset down downSwitch#Switch#Switch#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#interface vlan 2Switch(config-if)#Mar 29 02:52:06.646: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan2, chan ged state to downSwitch(config-if)#ip address 10.52.40.254 255.255.255.0Switch(config-if)#endSwitch#Mar 29 02:53:30.171: %SYS-5-CONFIG_I: Configured from console by consoleSwitch#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#interface vlan 3Switch(config-if)#Mar 29 02:54:00.672: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan3, chan ged state to downSwitch(config-if)#ip address 10.52.41.254 255.255.255.0Switch(config-if)#endSwitch#Mar 29 02:54:28.765: %SYS-5-CONFIG_I: Configured from console by consoleSwitch#show ip interface briefInterface IP-Address OK? Method Status Protocol Vlan1 191.167.0.2 YES TFTP up down Vlan2 10.52.40.254 YES manual up down Vlan3 10.52.41.254 YES manual up down FastEthernet0 unassigned YES other down down GigabitEthernet1/0/1 unassigned YES unset down down GigabitEthernet1/0/2 unassigned YES unset down down GigabitEthernet1/0/3 unassigned YES unset down down GigabitEthernet1/0/4 unassigned YES unset down down GigabitEthernet1/0/5 unassigned YES unset down down GigabitEthernet1/0/6 unassigned YES unset down down GigabitEthernet1/0/7 unassigned YES unset down down GigabitEthernet1/0/8 unassigned YES unset down down GigabitEthernet1/0/9 unassigned YES unset down down GigabitEthernet1/0/10 unassigned YES unset down downGigabitEthernet1/0/11 unassigned YES unset down downGigabitEthernet1/0/12 unassigned YES unset down down GigabitEthernet1/0/13 unassigned YES unset down down GigabitEthernet1/0/14 unassigned YES unset down down GigabitEthernet1/0/15 unassigned YES unset down down GigabitEthernet1/0/16 unassigned YES unset down down GigabitEthernet1/0/17 unassigned YES unset down down GigabitEthernet1/0/18 unassigned YES unset down down GigabitEthernet1/0/19 unassigned YES unset down down GigabitEthernet1/0/20 unassigned YES unset down down GigabitEthernet1/0/21 unassigned YES unset down down GigabitEthernet1/0/22 unassigned YES unset down down GigabitEthernet1/0/23 unassigned YES unset down down GigabitEthernet1/0/24 unassigned YES unset down down GigabitEthernet1/1/1 unassigned YES unset down down GigabitEthernet1/1/2 unassigned YES unset down down GigabitEthernet1/1/3 unassigned YES unset down down GigabitEthernet1/1/4 unassigned YES unset down down Te1/1/1 unassigned YES unset down down Te1/1/2 unassigned YES unset down downSwitch#Switch#Switch#show vlan briefVLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Gi1/0/3, Gi1/0/4, Gi1/0/5Gi1/0/6, Gi1/0/7, Gi1/0/8Gi1/0/9, Gi1/0/10, Gi1/0/11Gi1/0/12, Gi1/0/13, Gi1/0/14Gi1/0/15, Gi1/0/16, Gi1/0/17Gi1/0/18, Gi1/0/19, Gi1/0/20Gi1/0/21, Gi1/0/22, Gi1/0/23Gi1/0/24, Gi1/1/1, Gi1/1/2Gi1/1/3, Gi1/1/42 plc active Gi1/0/1, Gi1/0/23 level active1002 fddi-default act/unsup1003 token-ring-default act/unsup1004 fddinet-default act/unsup1005 trnet-default act/unsupSwitch#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#interface range gigabitethernet1/0/3 - 20Switch(config-if-range)#switch mode accessSwitch(config-if-range)#switch access vlan 2Switch(config-if-range)#endSwitch#Mar 29 02:59:22.333: %SYS-5-CONFIG_I: Configured from console by consoleSwitch#show vlan briefVLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Gi1/0/21, Gi1/0/22, Gi1/0/23Gi1/0/24, Gi1/1/1, Gi1/1/2Gi1/1/3, Gi1/1/42 plc active Gi1/0/1, Gi1/0/2, Gi1/0/3Gi1/0/4, Gi1/0/5, Gi1/0/6Gi1/0/7, Gi1/0/8, Gi1/0/9Gi1/0/10, Gi1/0/11, Gi1/0/12Gi1/0/13, Gi1/0/14, Gi1/0/15Gi1/0/16, Gi1/0/17, Gi1/0/18Gi1/0/19, Gi1/0/203 level active1002 fddi-default act/unsup1003 token-ring-default act/unsup1004 fddinet-default act/unsup1005 trnet-default act/unsupSwitch#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#interface range gigabitethernet1/0/21 - 24Switch(config-if-range)#switch mode accessSwitch(config-if-range)#switch access vlan 3Switch(config-if-range)#endSwitch#Mar 29 03:01:19.388: %SYS-5-CONFIG_I: Configured from console by consoleSwitch#show vlan briefVLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Gi1/1/1, Gi1/1/2, Gi1/1/3Gi1/1/42 plc active Gi1/0/1, Gi1/0/2, Gi1/0/3Gi1/0/4, Gi1/0/5, Gi1/0/6Gi1/0/7, Gi1/0/8, Gi1/0/9Gi1/0/10, Gi1/0/11, Gi1/0/12Gi1/0/13, Gi1/0/14, Gi1/0/15Gi1/0/16, Gi1/0/17, Gi1/0/18Gi1/0/19, Gi1/0/203 level active Gi1/0/21, Gi1/0/22, Gi1/0/23Gi1/0/241002 fddi-default act/unsup1003 token-ring-default act/unsup1004 fddinet-default act/unsup1005 trnet-default act/unsupSwitch#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#interface range gigabitethernet1/1/1 - 4Switch(config-if-range)#switch mode accessSwitch(config-if-range)#switch access vlan 3Switch(config-if-range)#endSwitch#Mar 29 03:05:44.921: %SYS-5-CONFIG_I: Configured from console by consoles% Type "show ?" for a list of subcommandsSwitch#show vlan briefVLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active2 plc active Gi1/0/1, Gi1/0/2, Gi1/0/3Gi1/0/4, Gi1/0/5, Gi1/0/6Gi1/0/7, Gi1/0/8, Gi1/0/9Gi1/0/10, Gi1/0/11, Gi1/0/12Gi1/0/13, Gi1/0/14, Gi1/0/15Gi1/0/16, Gi1/0/17, Gi1/0/18Gi1/0/19, Gi1/0/203 level active Gi1/0/21, Gi1/0/22, Gi1/0/23Gi1/0/24, Gi1/1/1, Gi1/1/2Gi1/1/3, Gi1/1/41002 fddi-default act/unsup1003 token-ring-default act/unsup1004 fddinet-default act/unsup1005 trnet-default act/unsupSwitch#ip routing^% Invalid input detected at '^' marker.Switch#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#ip routingSwitch(config)#endSwitch#Mar 29 03:09:23.922: %SYS-5-CONFIG_I: Configured from console by consoleSwitch#show ip ospfSwitch#copy running-config startup-configDestination filename [startup-config]?Building configuration...[OK]0 bytes copied in 1.217 secs (0 bytes/sec)Switch#Switch#Switch#Switch#Switch#Switch#。

CISCO交换机基本配置和使用概述CISCO交换机是一种常用的网络设备，用于构建局域网（Local Area Network，LAN）。

它可以通过物理线路的连接，将多台计算机或其他网络设备连接到同一个网络中，实现数据的传输和共享。

CISCO交换机的基本配置包括IP地址的配置、VLAN的配置、端口配置、安全性配置等。

接下来，我们将对这些配置进行详细说明。

首先，IP地址的配置是CISCO交换机的基本操作之一。

通过配置IP地址，我们可以对交换机进行管理和监控。

具体的配置步骤如下：1. 进入交换机的配置模式。

在命令行界面输入"enable"命令，进入特权模式。

2. 进入全局配置模式。

在特权模式下输入"configure terminal"命令，进入全局配置模式。

3. 配置交换机的IP地址。

在全局配置模式下输入"interfacevlan 1"命令，进入虚拟局域网1的接口配置模式。

然后输入"ip address 192.168.1.1 255.255.255.0"命令，配置交换机的IP地址和子网掩码。

4. 保存配置并退出。

在接口配置模式下输入"exit"命令，返回到全局配置模式。

然后输入"exit"命令，返回到特权模式。

最后输入"copy running-config startup-config"命令，保存配置到闪存中。

其次，VLAN的配置是CISCO交换机的关键配置之一。

通过配置VLAN，我们可以将交换机的端口划分为不同的虚拟局域网，实现数据的隔离和安全。

1. 进入交换机的配置模式。

同样，在特权模式下输入"configure terminal"命令，进入全局配置模式。

2. 创建VLAN。

在全局配置模式下输入"vlan 10"命令，创建一个编号为10的VLAN。

配置接口特性这一章详细说明交换机上的接口和描述怎么配置他们。

这章有以下这些内容：●理解接口类型●使用接口命令●配置二层接口●监控和维护第二层接口●配置第三从接口注意：需要完整的有关该章的语法和应用信息，请参考Catalyst 3550 Multilayer Switch Command Reference和Cisco IOS Interface Command Referencefor Release 12.1.理解接口类型这个部分描述了不同的接口类型，以及其它章节所包括的详细配置这些接口的一些参考内容。

其他章节描述了物理接口特性的配置过程。

这部分包括：•基于端口的VLAN （Port-Based VLANs）•交换端口（Switch Ports）•以太网通道端口组（EtherChannel Port Groups）•交换虚拟接口（Switch Virtual Interfaces）•被路由端口（Routed Ports）•连接接口（Connecting Interfaces）基于端口的VLAN （Port-based Vlans）一个Vlan是一个按功能、组、或者应用被逻辑分段的交换网络，并不考虑使用者的物理位置。

要更多关于Vlan的信息请看“Configuring VLANS”。

一个端口上接受到的包被发往属于同一个Vlan的接收端口。

没有一个第三层的设备路由Vlan间的流量，不同Vlan的网络设备无法通讯。

为了配置普通范围（Normal-range） Vlan（Vlan IDs 1-1005），使用命令：config-vlan模式(global) vlan vlan-id或vlan-configuration模式(exec) vlan database针对Vlan ID 1-1005的vlan-configration模式被保存在vlan数据库中。

为配置扩展范围（extended-range） Vlans （Vlan ID 1006-4094），你必须使用config-vlan模式，并把VTP的模式设为transparent透明模式。

Cisco思科光纤交换机配置说明Cisco思科光纤交换机配置说明的方法1. 初始化信息首次设置，必须通过console进行连接(需要U口转DB9针的接口线，专门卖接口线的有卖大约30元)，然后进行初始化设计，以后设定IP后可通过LAN进行登陆具体步骤：(红色字体部分着重注意，需要进行设置，大部分按照默认设置即可，而且设置的部分进入管理工具软件可以更改) ---- System Admin Account Setup ----Enter the password for admin : passwordConfirm the password for admin : password--- Basic System Configuration Dialog ---This setup utility will guide you through the basic configuration of the system. Setup configures only enough connectivity for management of the system.Press Enter at any time to skip any dialog. Use ctrl-c at anytime to skip the remaining dialogs.Would you like to enter the basic configuration dialog (yes/no): y Create another login account (yes/no) [n]:Configure read-only SNMP community string (yes/no) [n]: Configure read-write SNMP community string (yes/no) [n]:Enter the switch name: Pxx-MDS-x (where xx is your pod number and x is the switch number; for example:P01-MDS-1)Continue with Out-of-band (mgmt0) management configuration? (yes/no) [y]:Mgmt0 IPv4 address : 10.0.x.y (where x is your pod number and y is 5 for MDS-1 and 3 for MDS-2)(客户)0.16Mgmt0 IPv4 netmask : 255.255.255.0Configure the default gateway? (yes/no) [y]:IPv4 address of the default gateway : 10.0.x.254 (where x is your pod number)Configure advanced IP options? (yes/no) [n]:Enable the telnet service? (yes/no) [y]:Enable the ssh service? (yes/no) [n]:Configure the ntp server? (yes/no) [n]:Configure default switchport interface state (shut/noshut) [shut]: (注意一下)noshutConfigure default switchport trunk mode (on/off/auto) [on]:Configure default zone policy (permit/deny) [deny]:Enable full zoneset distribution (yes/no) [n]:NOTE：初始设定的配置对新的VSAN起作用，即原始VSAN1无这些配置解决办法：1 zone default-zone permit VSAN2 新建NEW VSAN2 将port转移VSAN2里面。

Cisco交换机常用的配置命令的步骤Cisco交换机常用的配置命令的步骤Cisco交换机常用的配置命令的方法Switch(config)#snmp-server community private rw3、更改SNMP的Community密码a、将设备分组，并使能支持的各种SNMP版本Switch(config)#snmp-server group qycx123 v1Switch(config)#snmp-server group qycx 123 v2cSwitch(config)#snmp-server group qycx123 v3 noauthb、分别配置只读和可写community 如：Switch(config)#snmp-server community qycx123 ro Switch(config)#snmp-server community qycx123 rw4、保存交换机配置Switch#copy run start常用命令1、设置交换机密码a、更改远程TELNNET密码Switch#configure terminalSwitch(config)#line vty 0 4Switch(config-line)#password qycx123 Switch(config-line)#loginSwitch(config-line)#exitb、更改进入全局配置模式时的密码Switch#configure terminalSwitch(config)#enable secret qycx1232、创建并划分VLANa、创建VLANSwitch#vlan databaseSwitch(vlan)#vlan 99 name office (创建vlan 99 并命名为office)b、将端口划分至vlanSwitch(config)#interface fastEthernet 0/8Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 99(将8号快速以太口划分至vlan 99)3、常用调试命令a、显示所有配置命令：Switch#show runb、显示所有接口状态：Switch#show ip int briefc、显示所有VLAN的信息：Switch#show vlan brief 看了Cisco交换机常用的配置命令还想看：1.Cisco交换机常用配置命令总结2.Cisco常用的路由器交换机配置命令3.思科常用配置命令及参数4.思科交换机配置命令介绍5.Cisco交换机常用的功能性命令6.cisco交换机最常用的命令(含恢复密码)大全Cisco交换机初始化配置的教程Cisco交换机初始化配置的教程的方法首先进入全局模式enableconfig terminal一、telnet登录line vty 0 4password ********login二、主机名hostname ****三、enable密码enable secret *******四、管理IP及网关交换机的IP都会绑定在vlan上。

1.1路由器的几个操作模式Router>//用户模式Router>enable//用户模式敲入enable进入特权模式Router#configure terminal//特权模式敲入configure terminal进入全局配置模式Router(config)#interface ethernet 0//配置模式敲入interface+接口类型+接口编号,进入接口配置模式(如:interface serial 0 或是interface serial 0/1 ,interface fast1/1,接口编号是多少具体要看是哪个型号的设备)Router (config)#interface range fa 0/2 – 5//利用range可以一次操作多个端口Router(config-if)#exit //从接口模式退出到配置模式Router(config)#exit//从配置模式退出到特权模式注意：任何时候按Ctrl-z或是end都会退出到特权模式1.2命名主机名Router(config)#hostname 主机名//路由默认主机名为Router,交换机为switch如:Router(config)#hostname Wisdom//设置主机名是WisdomWisdom(config)#1.3给路由器设置时间Wisdom(config)#clock set 23:46:50 sep 4 2006Wisdom#show clock//用show clock 命令查看时间1.8.利用TELNET来管理网络首先通CONSOLE口控制R1,控制R1后通过TELNET到R2,R3,对R2,R3进行管理.在R1上实验:R1#telnet 12.1.1.2//从R1 TELNET到R2R2>按<Ctrl-Shift-6>x 切换回R1R1#telnet 13.1.1.3//从R1 TELNET到R3R3>按<Ctrl-Shift-6>x 切换回R1R1#show sessions//在R1上查看打开了多少个TELNET的会话Conn Host Address Byte Idle Conn Name1 12.1.1.2 12.1.1.2 0 0 12.1.1.2* 2 13.1.1.3 13.1.1.3 0 0 13.1.1.3R1#resume 2//重新连接到R3R3>按<Ctrl-Shift-6>x 切换回R1R1#R1#disconnect 1//从R1是主动断开到R2的连接(断开一个TELNET的会话)在R2上实验:R2#show users//在R2上查看有谁登录到路由器Line User Host(s) Idle Location* 0 con 0 idle 00:00:002 vty 0 idle 00:01:52 12.1.1.1R2#clear line 2//发现有人TELNET过来,把他清除R2#show usersLine User Host(s) Idle Location* 0 con 0 idle 00:00:00注意:Show session和show user的区别Disconnect 和Clear line的区别Ctrl+shift+6 x 和resume1.9 PING、TraceRoute、Debug、Sysloga.使用PING命令R1#ping 12.1.1.2如果ping的结果是!!!!!则表明网络正常.如果ping的结果是…..则表明网络不通.如果ping的结果是U.U.U则表明下一跳不可达.b.使用traceroute命令, 在网络层上追踪源到目的地址所经过的路由器.(或是数据包经过的路径)例：R2#traceroute 33.1.1.3Tracing the route to 33.1.1.31 12.1.1.1 4 msec 4 msec 4 msec2 13.1.1.34 msec 4 msec *//从以上可以看出从R2 到达33.1.1.3经过了12.1.1.1和13.1.1.3两个路由器例：………………………………………………………………………………………………………………….3.3使用串口管理交换机。

1. 交换机支持的命令：交换机基本状态：switch: ;ROM 状态，路由器是rommon>hostname> ; 用户模式hostname# ; 特权模式hostname(config)# ; 全局配置模式hostname(config-if)# ; 接口状态交换机口令设置：switch>enable ; 进入特权模式switch#config terminal ; 进入全局配置模式switch(config)#hostname ; 设置交换机的主机名switch(config)#enable secret xxx ; 设置特权加密口令switch(config)#enable password xxa ; 设置特权非密口令switch(config)#line console 0 ; 进入控制台口switch(config-line)#line vty 0 4 ; 进入虚拟终端switch(config-line)#login ; 允许登录switch(config-line)#password xx ; 设置登录口令xxswitch#exit ; 返回命令精选文库vla n switch#vla n database ;switch(vla n)#vla n 2 ;switch(vla n)#no via n 2 ;switch(co nfig)# int fO/1 ;进入VLAN设置建VLAN 2删vlan 2进入端口 1switch(co nfig-if)#switch portaccess vla n 2 ;switch(co nfig-if)#switch port mode trunk ;switch(co nfig-if)#switch port trunk allowed vla n 1switch(c on fig-if)#switch port trunk encap dot1q ;switch(co nfig)#vt p domai n ;switch(c on fig)#vt p p assword ;switch(c on fig)#vt p mode server ;switch(co nfig)#vt p mode clie nt ;交换机设置IP地址:switch(co nfig)#i nterface vla n 1 ;switch(c on fig-if)# ip address ;switch(c on fig)# ip default-gateway ;当前端口加入vlan 2设置为干线设置发vtp域名设置发vtp密码设置发vtp模式设置发vtp模式进入vlan 1设置IP地址设置默认网关，2;设置允许的设置vlan中继交换机VLAN设置:精选文库switch#dir flash:; 查看闪存交换机显示命令:switch#write ; 保存配置信息switch#show vtp ; 查看vtp配置信息switch#show run ; 查看当前配置信息switch#show via n ; 查看vian配置信息switch#show in terface ; 查看端口信息switch#show int fO/0 ; 查看指定端口信息2.路由器支持的命令:路由器显示命令:router#show run ; 显示配置信息router#show in terface ; 显示接口信息router#show ip route ; 显示路由信息router#showcd p nei ; 显示邻居信息router#reload ;重新起动路由器口令设置:router>e nable ; 进入特权模式router#c onfig term inal ; 进入全局配置模式router(c on fig)#host name ; 设置交换机的主机名router(c on fig)#e nable secret xxx ; 设置特权加密口令router(c on fig)#e nable p assword xxb ; 设置特权非密口令router(c on fig)#li ne con sole 0 ; 进入控制台口router(c on fig-li ne)#li ne vty 0 4 ; 进入虚拟终端router(c on fig-li ne)#logi n ; 要求口令验证router(c on fig-li ne)# password xx ; 设置登录口令xxrouter(c on fig)#(Ctrl+z); 返回特权模式router#exit ; 返回命令路由器配置:router(c on fig)#i nt sO/0 ; 进入Serail接口router(c on fig-if)# no shutdow n ; 激活当前接口router(co nfig-if)#clock rate 64000 ; 设置同步时钟router(c on fig-if)# ip address ; 设置IP地址router(c on fig-if)#i p address sec ond ; 设置第二个IP router(co nfig-if)#i nt f0/0.1 ; 进入子接口router(c on fig-subif.1)# ip address ; 设置子接口IProuter(c on fig-subif.1)#e neap sulati on dotlq ; 绑定vian中继协议router(c on fig)#c on fig-register 0x2142 ; 跳过配置文件router(c on fig)#c on fig-register 0x2102 ; 正常使用配置文件router#reload ; 重新引导路由器文件操作:router#c opy runnin g-c onfig start up-config ; 保存配置router#c opy runnin g-c onfig tftp ; 保存配置到tftprouter#c opy start up-config tftp ; 开机配置存到tftprouter#c opy tftp flash:; 下传文件到flashrouter#c opy tftp start up-config; 下载配置文件ROM状态:Ctrl+Break ; 进入ROM监控状态rommon>confreg 0x2142 ; 跳过配置文件rommon>confreg 0x2102 ; 恢复配置文件rommon> reset ;重新引导rommon>copy xmodem: flash:;从con sole传输文件rommo n>IP_ADDRESS=10.65.1.2 ; 设置路由器IPrommo n>IP_SUBNET_MASK=255.255.0.0 ; 设置路由器掩码rommon> TFT P_SERVER=10.65.1.1 ; 指定TFTP服务器IP rommo n>TFT P_FILE=c2600.bin ; 指定下载的文件rommon>tftpdnld ; 从tftp 下载rommon> dir flash:; 查看闪存内容rommon>boot ; 弓丨导IOS。
