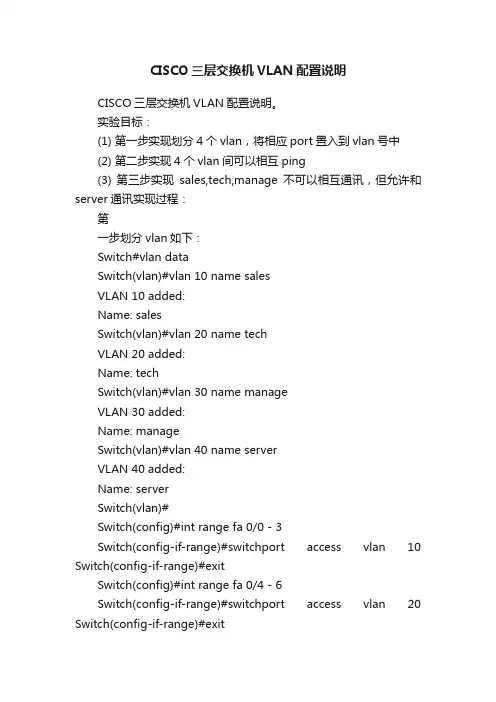

CISCO三层交换机VLAN配置说明

CISCO三层交换机VLAN配置说明CISCO三层交换机VLAN配置说明。

实验目标：(1) 第一步实现划分4个vlan，将相应port置入到vlan号中(2) 第二步实现4个vlan间可以相互ping(3) 第三步实现sales,tech,manage不可以相互通讯，但允许和server通讯实现过程：第一步划分vlan如下：Switch#vlan dataSwitch(vlan)#vlan 10 name salesVLAN 10 added:Name: salesSwitch(vlan)#vlan 20 name techVLAN 20 added:Name: techSwitch(vlan)#vlan 30 name manageVLAN 30 added:Name: manageSwitch(vlan)#vlan 40 name serverVLAN 40 added:Name: serverSwitch(vlan)#Switch(config)#int range fa 0/0 - 3Switch(config-if-range)#switchport access vlan 10 Switch(config-if-range)#exitSwitch(config)#int range fa 0/4 - 6Switch(config-if-range)#switchport access vlan 20 Switch(config-if-range)#exitSwitch(config)#int range fa 0/7 - 8Switch(config-if-range)#switchport access vlan 30 Switch(config-if-range)#exitSwitch(config)#int fa 0/9Switch(config-if)#switSwitch(config-if)#switchport acceSwitch(config-if)#switchport access vlan 40 Switch(config-if)#exit查看Switch#sh vlan-switchVLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Fa0/10, Fa0/11, Fa0/12, Fa0/13 Fa0/14, Fa0/1510 sales active Fa0/1, Fa0/2, Fa0/320 tech active Fa0/4, Fa0/5, Fa0/630 manage active Fa0/7, Fa0/840 server active Fa0/91002 fddi-default active第二步实现4个vlan内的服务器互相pingSwitch(config)#int fa 0/0Switch(config-if)#switchport mode trunkRouter(config-if)#exitRouter(config)#int fa 0/0Router(config-if)#no shutRouter(config-if)#no ip addressRouter(config-if)#exitRouter(config)#int fa0/0.1Router(config-subif)#encapsulation dot1Q 10Router(config-subif)#ip addreRouter(config-subif)#ip address 192.168.33.1 255.255.255.0 Router(config-subif)#exitRouter(config)#int fa0/0.2Router(config-subif)#encapsulation dot1Q 20 Router(config-subif)#ip address 192.168.34.1 255.255.255.0 Router(config-subif)#exitRouter(config)#int fa0/0.3Router(config-subif)#encapsulation dot1Q 30 Router(config-subif)#ip address 192.168.35.1 255.255.255.0 Router(config-subif)#exitRouter(config)#int fa0/0.4Router(config-subif)#encapsulation dot1Q 40 Router(config-subif)#ip address 192.168.36.1 255.255.255.0 Router(config-subif)#查看路由器：interface FastEthernet0/0no ip addressduplex autospeed auto!interface FastEthernet0/0.1 encapsulation dot1Q 10ip address 192.168.33.1 255.255.255.0 !interface FastEthernet0/0.2 encapsulation dot1Q 20ip address 192.168.34.1 255.255.255.0 !interface FastEthernet0/0.3 encapsulation dot1Q 30ip address 192.168.35.1 255.255.255.0!interface FastEthernet0/0.4encapsulation dot1Q 40ip address 192.168.36.1 255.255.255.0!测试：VPCS 1 >shNAME IP/CIDR GATEWAY LPORT RPORT PC1 192.168.33.2/24 192.168.33.1 10001 21001PC2 0.0.0.0/0 0.0.0.0 10002 21002PC3 0.0.0.0/0 0.0.0.0 10003 21003PC4 192.168.34.2/24 192.168.34.1 10004 21004PC5 0.0.0.0/0 0.0.0.0 10005 21005PC6 0.0.0.0/0 0.0.0.0 10006 21006PC7 192.168.35.2/24 192.168.35.1 10007 21007PC8 0.0.0.0/0 0.0.0.0 10008 21008PC9 192.168.36.2/24 192.168.36.1 10009 21009 VPCS 1 >ping 192.168.34.2192.168.34.2 icmp_seq=1 timeout192.168.34.2 icmp_seq=2 time=45.000 ms192.168.34.2 icmp_seq=3 time=47.000 ms192.168.34.2 icmp_seq=4 time=43.000 ms192.168.34.2 icmp_seq=5 time=8.000 msVPCS 1 >ping 192.168.35.2192.168.35.2 icmp_seq=1 time=43.000 ms192.168.35.2 icmp_seq=2 time=14.000 ms192.168.35.2 icmp_seq=3 time=8.000 ms192.168.35.2 icmp_seq=4 time=10.000 ms192.168.35.2 icmp_seq=5 time=12.000 msVPCS 1 >ping 192.168.36.2192.168.36.2 icmp_seq=1 timeout192.168.36.2 icmp_seq=2 time=47.000 ms192.168.36.2 icmp_seq=3 time=6.000 ms192.168.36.2 icmp_seq=4 time=10.000 ms192.168.36.2 icmp_seq=5 time=43.000 msOK,这一步也成功了。

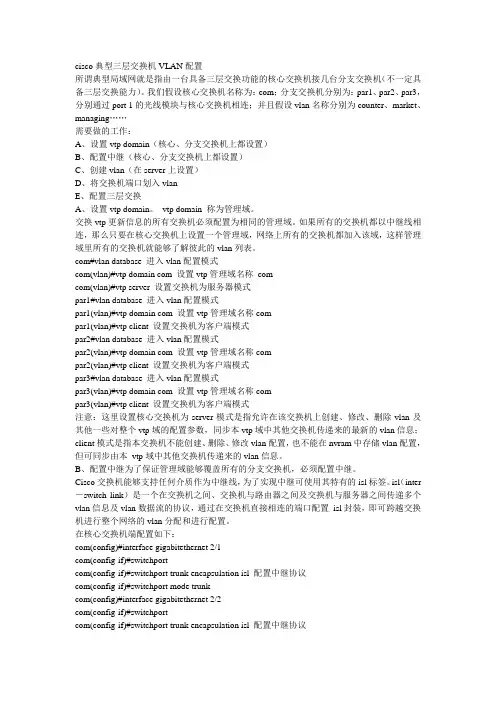

cisco典型三层交换机VLAN配置所谓典型局域网就是指由一台具备三层交换功能的核心交换机接几台分支交换机（不一定具备三层交换能力）。

我们假设核心交换机名称为：com；分支交换机分别为：par1、par2、par3，分别通过port 1的光线模块与核心交换机相连；并且假设vlan名称分别为counter、market、managing……需要做的工作：A、设置vtp domain（核心、分支交换机上都设置）B、配置中继（核心、分支交换机上都设置）C、创建vlan（在server上设置）D、将交换机端口划入vlanE、配置三层交换A、设置vtp domain。

vtp domain 称为管理域。

交换vtp更新信息的所有交换机必须配置为相同的管理域。

如果所有的交换机都以中继线相连，那么只要在核心交换机上设置一个管理域，网络上所有的交换机都加入该域，这样管理域里所有的交换机就能够了解彼此的vlan列表。

com#vlan database 进入vlan配置模式com(vlan)#vtp domain com 设置vtp管理域名称comcom(vlan)#vtp server 设置交换机为服务器模式par1#vlan database 进入vlan配置模式par1(vlan)#vtp domain com 设置vtp管理域名称compar1(vlan)#vtp client 设置交换机为客户端模式par2#vlan database 进入vlan配置模式par2(vlan)#vtp domain com 设置vtp管理域名称compar2(vlan)#vtp client 设置交换机为客户端模式par3#vlan database 进入vlan配置模式par3(vlan)#vtp domain com 设置vtp管理域名称compar3(vlan)#vtp client 设置交换机为客户端模式注意：这里设置核心交换机为server模式是指允许在该交换机上创建、修改、删除vlan及其他一些对整个vtp域的配置参数，同步本vtp域中其他交换机传递来的最新的vlan信息；client模式是指本交换机不能创建、删除、修改vlan配置，也不能在nvram中存储vlan配置，但可同步由本vtp域中其他交换机传递来的vlan信息。

综合实验一台思科三层交换机划分3个vlan vlan 2：ip 192.168.1.1 255.255.255.0 192.168.1.254 网段vlan 3 :ip 192.168.2.1 255.255.255.0 192.168.2.254 vlan 4 ip 192.168.3.1 255.255.255.0192.168.3.254 各vlan 之间能互相通迅. 现在增加1台cisco路由想实现共享我们的PC0、PC1处在VLAN2中，PC2、PC3处在VLAN3中，Server0处在VLAN4中。

现在要使我们内网能够正常访问我们的Server0服务器，然后同时还要能够访问我们的ISP 外网的WWW服务器。

三层交换机的配置Switch#config tSwitch(config)#vlan 2 创建VLAN2Switch(config-vlan)#exiSwitch(config)#vlan 3 创建VLAN3Switch(config-vlan)#exiSwitch(config)#vlan 4 创建VLAN4Switch(config-vlan)#exitSwitch(config)#int fa0/2 将我们的fa0/2添加到VLAN2中Switch(config-if)#sw mo acSwitch(config-if)#sw ac vlan 2Switch(config-if)#exitSwitch(config)#int fa0/3将我们的FA0/3添加到VLAN3中Switch(config-if)#sw mo acSwitch(config-if)#sw ac vlan 3Switch(config-if)#exitSwitch(config)#int fa0/4 将我们的FA0/4添加到VLAN4中Switch(config-if)#sw mo acSwitch(config-if)#sw ac vlan 4Switch(config-if)#exitSwitch(config)#int vlan 2 给我们的VLAN2添加一个IP地址，用于不同网段之间互相访问Switch(config-if)#ip add 192.168.1.1 255.255.255.0Switch(config-if)#exitSwitch(config)#int vlan 3 给我们的VLAN3添加一个IP地址Switch(config-if)#ip add 192.168.2.1 255.255.255.0Switch(config-if)#exitSwitch(config)#int vlan 4给我们的VLAN4添加一个IP地址Switch(config-if)#ip add 192.168.3.1 255.255.255.0Switch(config-if)#no shutSwitch(config-if)#exit以下几行是用来给我们不同的VLAN内的主机自动分配我们的IP地址。

cisco三层交换机vlan间路由配置实例下面以cisco3560实例说明如何在一个典型的快速以太局域网中实现VLAN。

所谓典型局域网就是指由一台具备三层交换功能的核心交换机接几台分支交换机（不一定具备三层交换能力）。

我们假设核心交换机名称为：COM；分支交换机分别为：PAR1、PAR2、PAR3，分别通过Port 1的光线模块与核心交换机相连；并且假设VLAN名称分别为COUNTER、MARKET、MANAGING……需要做的工作：1、设置VTP DOMAIN（核心、分支交换机上都设置）2、配置中继（核心、分支交换机上都设置）3、创建VLAN（在server上设置）4、将交换机端口划入VLAN5、配置三层交换1、设置VTP DOMAIN。

VTP DOMAIN 称为管理域。

交换VTP更新信息的所有交换机必须配置为相同的管理域。

如果所有的交换机都以中继线相连，那么只要在核心交换机上设置一个管理域，网络上所有的交换机都加入该域，这样管理域里所有的交换机就能够了解彼此的VLAN列表。

COM#vlan database 进入VLAN配置模式COM(vlan)#vtp domain COM 设置VTP管理域名称 COMCOM(vlan)#vtp server 设置交换机为服务器模式PAR1#vlan database 进入VLAN配置模式PAR1(vlan)#vtp domain COM 设置VTP管理域名称COMPAR1(vlan)#vtp Client 设置交换机为客户端模式PAR2#vlan database 进入VLAN配置模式PAR2(vlan)#vtp domain COM 设置VTP管理域名称COMPAR2(vlan)#vtp Client 设置交换机为客户端模式PAR3#vlan database 进入VLAN配置模式PAR3(vlan)#vtp domain COM 设置VTP管理域名称COMPAR3(vlan)#vtp Client 设置交换机为客户端模式注意：这里设置核心交换机为Server模式是指允许在该交换机上创建、修改、删除VLAN 及其他一些对整个VTP域的配置参数，同步本VTP域中其他交换机传递来的最新的VLAN 信息；Client模式是指本交换机不能创建、删除、修改VLAN配置，也不能在NVRAM中存储VLAN配置，但可同步由本 VTP域中其他交换机传递来的VLAN信息。

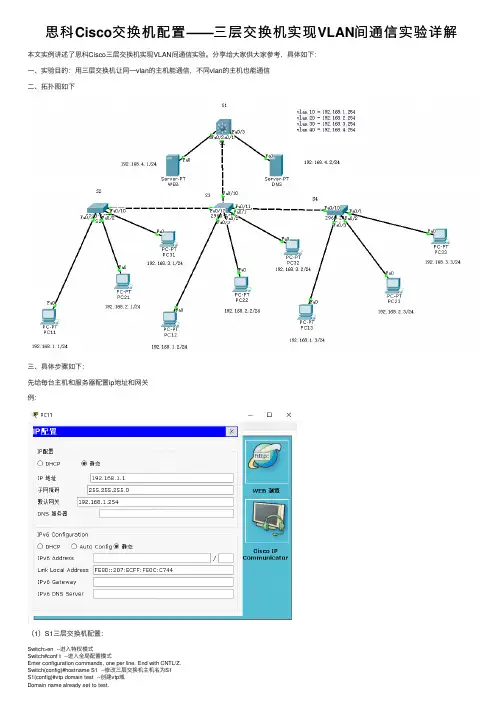

思科Cisco交换机配置——三层交换机实现VLAN间通信实验详解本⽂实例讲述了思科Cisco三层交换机实现VLAN间通信实验。

分享给⼤家供⼤家参考，具体如下：⼀、实验⽬的：⽤三层交换机让同⼀vlan的主机能通信，不同vlan的主机也能通信⼆、拓扑图如下三、具体步骤如下：先给每台主机和服务器配置ip地址和⽹关例：（1）S1三层交换机配置：Switch>en --进⼊特权模式Switch#conf t --进⼊全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname S1 --修改三层交换机主机名为S1S1(config)#vtp domain test --创建vtp域Domain name already set to test.S1(config)#vtp mode server --设置当前交换机在vtp的⼯作模式为server Device mode already VTP SERVER.S1(config)#vlan 10 --创建vlan 10S1(config-vlan)#vlan 20 --创建vlan 20S1(config-vlan)#vlan 30 --创建vlan 30S1(config-vlan)#vlan 40 --创建vlan40S1(config-vlan)#interface f0/1 --进⼊端⼝S1(config-if)#switchport mode access --将端⼝模式改为access模式S1(config-if)#switchport mode trunk --将端⼝模式改为trunk模式S1(config-if)#interface range f0/2-3 --进⼊端⼝S1(config-if-range)#switchport mode access --将端⼝模式改为access模式S1(config-if-range)#switchport access vlan 40 --将端⼝划⼊vlan 40S1(config-if-range)#exit --返回上⼀级S1(config)#ip routing --启动三层交换机的路由功能S1(config)#interface vlan 10 --进⼊vlan 10S1(config-if)#ip address 192.168.1.254 255.255.255.0 --给vlan 10添加ip地址S1(config-if)#interface vlan 20 --进⼊vlan 20S1(config-if)#ip address 192.168.2.254 255.255.255.0 --给vlan 20添加ip地址S1(config-if)#interface vlan 30 --进⼊vlan 30S1(config-if)#ip address 192.168.3.254 255.255.255.0 --给vlan 30添加ip地址S1(config-if)#interface vlan 40 --进⼊vlan 40S1(config-if)#ip address 192.168.4.254 255.255.255.0 --给vlan 40添加ip地址S1(config-if)#end --返回特权模式S1#copy running-config startup-config --保存配置[OK] --保存成功（2）S2交换机配置Switch>en --进⼊特权模式Switch#conf t --进⼊全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname S2 --修改交换机名为S2S2(config)#vtp mode client --设置当前交换机在vtp中为客户机模式Device mode already VTP CLIENT.S2(config)#interface f0/10 --进⼊端⼝S2(config-if)#switchport mode trunk --将端⼝设置为trunk模式S2(config-if)#interface f0/1 --进⼊端⼝S2(config-if)#switchport mode access --将端⼝设置为access模式S2(config-if)#switchport access vlan 30 --将端⼝划⼊vlan30S2(config-if)#interface f0/2 --进⼊端⼝S2(config-if)#switchport mode access --将端⼝设置为access模式S2(config-if)#switchport access vlan 20 --将端⼝划⼊vlan 20S2(config-if)#interface f0/3 --进⼊端⼝S2(config-if)#switchport mode access --将端⼝设置为access模式S2(config-if)#switchport access vlan 10 --将端⼝划⼊vlan 10S2(config-if)#end --返回特权模式S2#copy running-config startup-config --保存配置[OK] --保存成功（3）S3交换机配置Switch>en --进⼊特权模式Switch#conf t --进⼊全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname S3 --修改交换机名为S3S3(config)#vtp mode client --设置当前交换机在vtp中为客户模式Device mode already VTP CLIENT.S3(config)#interface range f0/10-12 --进⼊端⼝S3(config-if-range)#switchport mode trunk --将端⼝设置为trunk模式S3(config-if-range)#interface f0/1 --进⼊端⼝S3(config-if)#switchport mode access --将端⼝设置为access模式S3(config-if)#switchport access vlan 30 --将端⼝划⼊vlan 30S3(config-if)#interface f0/2 --进⼊端⼝S3(config-if)#switchport mode access --将端⼝设置为access模式S3(config-if)#switchport access vlan 20 --将端⼝划⼊vlan20S3(config-if)#interface f0/3 --进⼊端⼝S3(config-if)#switchport mode access --将端⼝设置为access模式S3(config-if)#switchport access vlan 10 --将端⼝划⼊vlan 20S3(config-if)#end --返回特权模式S3#copy running-config startup-config --保存配置[OK] --保存成功（4）S4交换机配置Switch>en --进⼊特权模式Switch#conf t --进⼊全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname S4 --修改交换机名为S4S4(config)#vtp mode client --设置当前交换机在vtp中为客户模式Device mode already VTP CLIENT.S4(config)#interface f0/10 --进⼊端⼝S4(config-if)#switchport mode trunk --将端⼝设置为trunk模式S4(config-if)#interface f0/1 --进⼊端⼝S4(config-if)#switchport mode access --将端⼝设置为access模式S4(config-if)#switchport access vlan 30 --将端⼝划⼊vlan 30S4(config-if)#interface f0/2 --进⼊端⼝S4(config-if)#switchport mode access --将端⼝设置为access模式S4(config-if)#switchport access vlan 20 --将端⼝划⼊vlan 20S4(config-if)#interface f0/3 --进⼊端⼝S4(config-if)#switchport mode access --将端⼝设置为access模式S4(config-if)#switchport access vlan 10 --将端⼝划⼊vlan 10S4(config-if)#end --返回特权模式S4#copy running-config startup-config --保存配置[OK] --保存成功四、验证测试不同vlan下的主机是否互通（1）PC11与PC33vlan10与vlan30互通（2）PC13与PC21vlan10与vlan20互通。

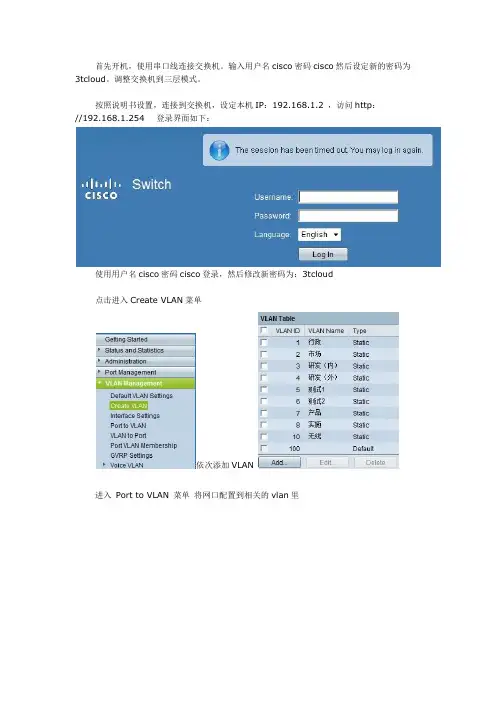

首先开机，使用串口线连接交换机。

输入用户名cisco密码cisco然后设定新的密码为3tcloud。

调整交换机到三层模式。

按照说明书设置，连接到交换机，设定本机IP：192.168.1.2 ，访问http：
//192.168.1.254 登录界面如下：
使用用户名cisco密码cisco登录，然后修改新密码为：3tcloud
点击进入Create VLAN菜单
依次添加VLAN
进入Port to VLAN 菜单将网口配置到相关的vlan里
现在的分配情况如下
行政：1~5号市场：5~10号研发（内）：11~15号研发（外）：16~20号测试1：21~25号
测试2：26~30号产品：31~35号实施：36~40号无线：41~45号主网段：46~52号
进入下一个界面
添加各个网段所使用的虚拟静态IP地址，现在所使用的IP如下:
设置默认VLAN为100VLAN
然后保存相关的配置，重启交换机。

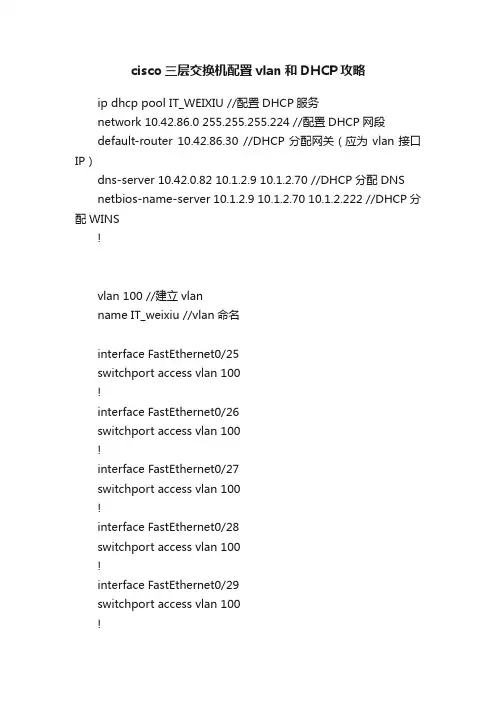

cisco三层交换机配置vlan和DHCP攻略ip dhcp pool IT_WEIXIU //配置DHCP服务network 10.42.86.0 255.255.255.224 //配置DHCP网段default-router 10.42.86.30 //DHCP分配网关（应为vlan接口IP）dns-server 10.42.0.82 10.1.2.9 10.1.2.70 //DHCP分配DNSnetbios-name-server 10.1.2.9 10.1.2.70 10.1.2.222 //DHCP分配WINS!vlan 100 //建立vlanname IT_weixiu //vlan命名interface FastEthernet0/25switchport access vlan 100!interface FastEthernet0/26switchport access vlan 100!interface FastEthernet0/27switchport access vlan 100!interface FastEthernet0/28switchport access vlan 100!interface FastEthernet0/29switchport access vlan 100!interface FastEthernet0/30switchport access vlan 100 //端口指定vlan!!interface Vlan100 //配置vlan接口description IT_weixiuip address 10.42.86.30 255.255.255.224 //配置vlan接口IP为网关no ip proxy-arpip ospf 100 area 42 //加入ospf动态路由图（因下方已包含，本条不必要）!interface Vlan200description To_SongZiip address 10.42.85.30 255.255.255.224ip helper-address 10.42.0.16 //指定本网段DHCP服务器为分公司（不指定本条即由本网段内提供DHCP服务或不提供）no ip proxy-arpip ospf 100 area 42 ┗━DHCP服务采用广播协议，故：1不能跨网段；2同一网段只能一台DHCP服务! “ip helper-address”命令即专用来解决DHCP不能跨网段问题。

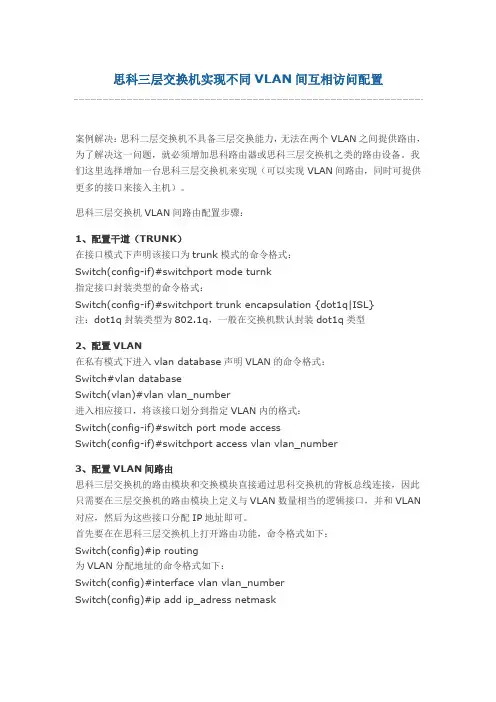

思科三层交换机实现不同VLAN间互相访问配置案例解决：思科二层交换机不具备三层交换能力，无法在两个VLAN之间提供路由，为了解决这一问题，就必须增加思科路由器或思科三层交换机之类的路由设备。

我们这里选择增加一台思科三层交换机来实现（可以实现VLAN间路由，同时可提供更多的接口来接入主机）。

思科三层交换机VLAN间路由配置步骤：1、配置干道（TRUNK）在接口模式下声明该接口为trunk模式的命令格式：Switch(config-if)#switchport mode turnk指定接口封装类型的命令格式：Switch(config-if)#switchport trunk encapsulation {dot1q|ISL}注：dot1q封装类型为802.1q，一般在交换机默认封装dot1q类型2、配置VLAN在私有模式下进入vlan database声明VLAN的命令格式：Switch#vlan databaseSwitch(vlan)#vlan vlan_number进入相应接口，将该接口划分到指定VLAN内的格式：Switch(config-if)#switch port mode accessSwitch(config-if)#switchport access vlan vlan_number3、配置VLAN间路由思科三层交换机的路由模块和交换模块直接通过思科交换机的背板总线连接，因此只需要在三层交换机的路由模块上定义与VLAN数量相当的逻辑接口，并和VLAN 对应，然后为这些接口分配IP地址即可。

首先要在在思科三层交换机上打开路由功能，命令格式如下：Switch(config)#ip routing为VLAN分配地址的命令格式如下：Switch(config)#interface vlan vlan_numberSwitch(config)#ip add ip_adress netmask思科三层交换机VLAN间路由配置实例：设备：思科二层交换机（cisco 2960）A、B，思科三层交换机一台（cisco 3560）,主机四台：主机1、主机2、主机3、主机4。

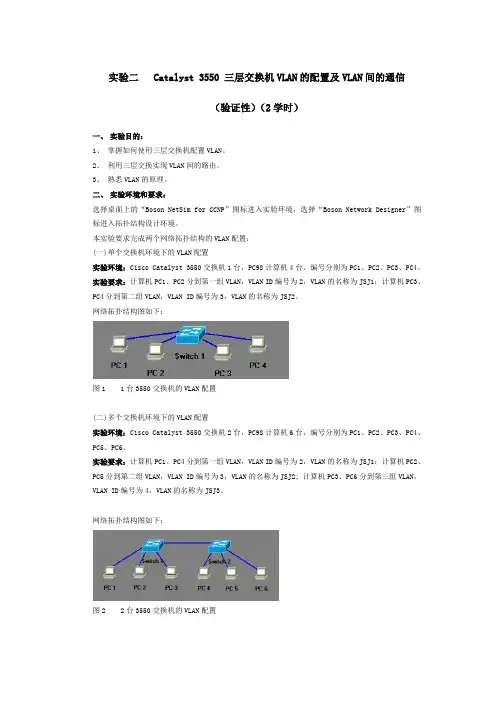

实验二 Catalyst 3550 三层交换机VLAN的配置及VLAN间的通信（验证性）（2学时）一、实验目的：1、掌握如何使用三层交换机配置VLAN。

2、利用三层交换实现VLAN间的路由。

3、熟悉VLAN的原理。

二、实验环境和要求：选择桌面上的“Boson NetSim for CCNP”图标进入实验环境，选择“Boson Network Designer”图标进入拓扑结构设计环境。

本实验要求完成两个网络拓扑结构的VLAN配置：(一)单个交换机环境下的VLAN配置实验环境：Cisco Catalyst 3550交换机1台，PC98计算机4台，编号分别为PC1、PC2、PC3、PC4。

实验要求：计算机PC1、PC2分到第一组VLAN，VLAN ID编号为2，VLAN的名称为JSJ1；计算机PC3、PC4分到第二组VLAN，VLAN ID编号为3，VLAN的名称为JSJ2。

网络拓扑结构图如下：图1 1台3550交换机的VLAN配置(二)多个交换机环境下的VLAN配置实验环境：Cisco Catalyst 3550交换机2台，PC98计算机6台，编号分别为PC1、PC2、PC3、PC4、PC5、PC6。

实验要求：计算机PC1、PC4分到第一组VLAN，VLAN ID编号为2，VLAN的名称为JSJ1；计算机PC2、PC5分到第二组VLAN，VLAN ID编号为3，VLAN的名称为JSJ2; 计算机PC3、PC6分到第三组VLAN，VLAN ID编号为4，VLAN的名称为JSJ3。

网络拓扑结构图如下：图2 2台3550交换机的VLAN配置三、实验内容和步骤：(一)单个交换机环境下的VLAN配置第一步：进入实验环境，按照实验要求，在Boson Network Designer中完成网络拓扑结构的设计。

注意：3550交换机Switch1的Fast Ethernet 0/1端口和PC1的Ethernet 0端口连接，Fast Ethernet 0/2端口和PC2的Ethernet 0端口连接，Fast Ethernet 0/3端口和PC3的Ethernet 0端口连接，Fast Ethernet 0/4端口和PC4的Ethernet 0端口连接。

c i s c o三层交换机怎么设置实现v l a n间的通讯交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。

交换机还具备了一些新的功能，如对V L A N(虚拟局域网)的支持、对链路汇聚的支持，甚至有的还具有防火墙的功能。

要实现v l a n间的通讯，可能要用到三层交换机，很多网友表示不懂，下面通过具体实验对其进行讲解，需要的朋友可以参考下方法步骤1、打开思科模拟软件----按如图配置拓扑图---将p c0、p c1、p c2配置地址为192.168.1.2255.255.255.0,192.168.2.2255.255.255.0,192.168.1.3255.255.255.0----p c0p i n g p c1不能p i n g通，p c0p i n g p c2能p i n g通。

2、s2960的配置----进入特权模式配置v l a n2和v l a n3----将f a0/2端口分配到v l a n2中，将f a0/3配置到v l a n3中----将f a0/1端口模式配置成t r u n k----e n d----c o p y r u n s t a r t3、3560交换机的配置----进入特权模式配置v l a n2和v l a n3----在特权模式下输入i p r o u t i n g开启三层路由----进入端口f a0/1将将其t r u n k封装802.1Q的帧格式----将端口模式配置为t r u n k4、3560交换机进入f a0/2端口将其分配给v l a n2中----在特权模式下输入i n t e r f a c e v l a n 2，配置v l a n 虚拟接口---输入i p a d d r e s s192.168.1.1255.255.255.0----同理配置v l a n3地址为192.168.2.1 255.255.255.0----e n d----输入c o p y r u n s t a r t配置结束。

思科三层交换实现VLAN间路由配置VLAN；配置VTP；用三层交换提供VLAN间路由；在三层交换上配置DHCP 为各VLAN分配IP实验所用硬件：Cisco3600+NM-16ESW交换模块拓扑图如下：图中两台交换机都是采用Cisco3600+NM-16ESW。

逻辑规划：VLAN 2 的IP段是192.168.1.0/24 成员PC1和PC4其IP分别为192.168.1.11和192.168.1.44；成员网关是192.168.1.1。

VLAN 3的IP段是192.168.2.0/24 成员PC2和PC3其IP分别为192.168.2.22和192.168.2.33；成员网关是192.168.2.1。

VLAN 1的IP段是192.168.0.0/24 成员SW1和SW2其IP分别为：192.168.0.2和192.168.0.3；成员网关是192.168.0.1。

一、配置PC机照上述IP地址方案将PC的IP配置好。

二、配置交换机配置SW1（VTP Server）Router>enRouter#conf tRouter(config)#no cdp run //关闭CDP协议Router(config)#no ip domain lookup //关闭名称解析Router(config)# ip routing //打开路由功能因为SW1要提供VLAN间路由。

Router(config)#line console 0Router(config-line)#logging synchronous //控制台信息同步，避免干扰Router(config-line)#exec-timeout 0 0 //永不超时，但离开控制台时要即时关闭Router(config-line)#exitRouter(config)#hostname SW1SW1(config)#interface range fa0/0 - 15SW1(config-if-range)#shutdown //同时关闭16个端口SW1(config)#interface range fa0/1 - 2SW1(config-if-range)#no shutSW1(config-if-range)#switchport mode access //将fa0/1和fa0/2口激活并设为访问口，因为连接的是PC机SW1(config)#int fa0/15SW1(config-if)#no shutSW1(config-if)#switchport mode trunk//连接的是SW2，要设成中继链路，链路默认采用802.1Q封装SW1#vlan database//进入VLAN数据库模式以配置VLAN相关信息SW1(vlan)#vtp server//将SW1设成ServerSW1(vlan)#vtp domain Cisco//将VTP域名设成Cisco，名称可以任意SW1(vlan)#vtp password abc//为了域的安全设置密码，密码不同的成员不可以加入该域，生产环境中要设置复杂密码。

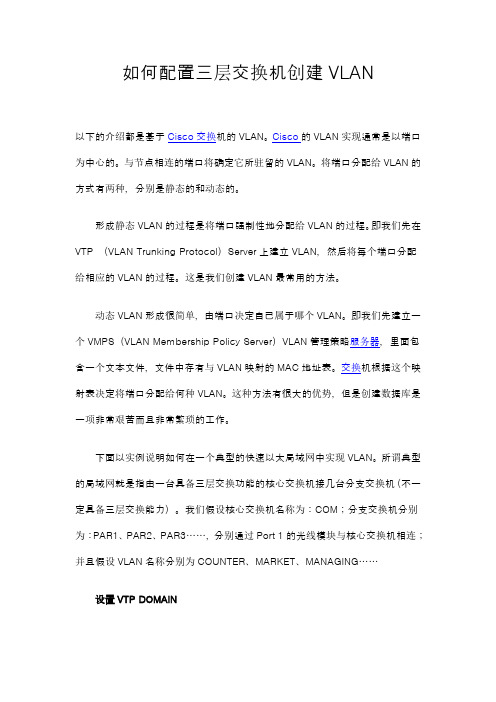

如何配置三层交换机创建VLAN以下的介绍都是基于Cisco交换机的VLAN。

Cisco的VLAN实现通常是以端口为中心的。

与节点相连的端口将确定它所驻留的VLAN。

将端口分配给VLAN的方式有两种，分别是静态的和动态的。

形成静态VLAN的过程是将端口强制性地分配给VLAN的过程。

即我们先在VTP （VLAN Trunking Protocol）Server上建立VLAN，然后将每个端口分配给相应的VLAN的过程。

这是我们创建VLAN最常用的方法。

动态VLAN形成很简单，由端口决定自己属于哪个VLAN。

即我们先建立一个VMPS（VLAN Membership Policy Server）VLAN管理策略服务器，里面包含一个文本文件，文件中存有与VLAN映射的MAC地址表。

交换机根据这个映射表决定将端口分配给何种VLAN。

这种方法有很大的优势，但是创建数据库是一项非常艰苦而且非常繁琐的工作。

下面以实例说明如何在一个典型的快速以太局域网中实现VLAN。

所谓典型的局域网就是指由一台具备三层交换功能的核心交换机接几台分支交换机（不一定具备三层交换能力）。

我们假设核心交换机名称为：COM；分支交换机分别为：PAR1、PAR2、PAR3……，分别通过Port 1的光线模块与核心交换机相连；并且假设VLAN名称分别为COUNTER、MARKET、MANAGING……设置VTP DOMAINVTP DOMAIN 称为管理域。

交换VTP更新信息的所有交换机必须配置为相同的管理域。

如果所有的交换机都以中继线相连，那么只要在核心交换机上设置一个管理域，网络上所有的交换机都加入该域，这样管理域里所有的交换机就能够了解彼此的VLAN列表。

COM#vlan database 进入VLAN配置模式COM(vlan)#vtp domain COM 设置VTP管理域名称COMCOM(vlan)#vtp server 设置交换机为服务器模式PAR1#vlan database 进入VLAN配置模式PAR1(vlan)#vtp domain COM 设置VTP管理域名称COMPAR1(vlan)#vtp Client 设置交换机为客户端模式PAR2#vlan database 进入VLAN配置模式PAR2(vlan)#vtp domain COM 设置VTP管理域名称COMPAR2(vlan)#vtp Client 设置交换机为客户端模式PAR3#vlan database 进入VLAN配置模式PAR3(vlan)#vtp domain COM 设置VTP管理域名称COMPAR3(vlan)#vtp Client 设置交换机为客户端模式注意：这里设置交换机为Server模式是指允许在本交换机上创建、修改、删除VLAN及其他一些对整个VTP域的配置参数，同步本VTP域中其他交换机传递来的最新的VLAN信息；Client模式是指本交换机不能创建、删除、修改VLAN配置，也不能在NVRAM中存储VLAN配置，但可以同步由本VTP域中其他交换机传递来的VLAN信息。

思科模拟器三层交换机VLAN配置一、实验拓扑图:交换机switch 1的端口fei_0/1和交换机switch 2的端口fei_0/1属于VLAN 10；交换机switch 1的端口fei_0/2和交换机switch 2的端口fei_0/2属于VLAN 20，均为Access端口。

两台交换机通过端口fei_0/16以Trunk方式连接，两端口为Trunk端口。

二、操作步骤:1、在switch 1上配置VLAN10和VLAN20，VLAN10的成员包括fei_0/1和上行端口fei_0/16，VLAN20的成员包括fei_0/2上行端口fei_0/16。

2、在switch 2上配置VLAN10和VLAN20，VLAN10的成员包括fei_0/1和上行端口fei_0/16,VLAN20的成员包括fei_0/2和上行端口fei_0/16。

switch 1配置命令如下:ZXR10>enableZXR10#vlan database------在特权模式下配置VLAN数据库ZXR10(vlan)#vlan 10-------创建VLAN 10ZXR10(vlan)#vlan 20------创建VLAN 20ZXR10(vlan)#exitZXR10#configure terminalZXR10(config)#1、进入端口fei_0/1，把端口fei_0/1加入vlan 10，fei_0/1模式为access；ZXR10(config)#interface fastethernet 0/1ZXR10(config-if)#switchport mode accessZXR10(config-if)#switchport access vlan 10ZXR10(config-if)#exit2、进入端口fei_0/2，把端口fei_0/2加入vlan 20，fei_0/2模式为access；ZXR10(config)#interface fastethernet 0/2ZXR10(config-if)#switchport mode accessZXR10(config-if)#switchport access vlan 20ZXR10(config-if)#exit3、进入fei_0/16端口，将该端口设置成trunk模式，并且把端口fei_0/16以trunk模式加入vlan10，vlan 20ZXR10(config)#interface fastethernet 0/16ZXR10(config-if)#switchport mode trunkZXR10(config-if)#switchport trunk allowed vlan 10,20ZXR10(config-if)#endZXR10#write---------保存文件（备注：switch 2配置命令同switch 1一样）三、验证方法:1. PC-1和PC-2不能互通，PC-3和PC-4不能互通2. PC-1和PC-3互通，PC-2和PC-4互通。

思科设备三层交换机的vlan间通信配置本次主要讲解三层交换实现vlan间的相互通信：本例配置模型图命令行：swA配置命令：Switch>enableSwitch#vlan database //进入vlan配置模式% Warning: It is recommended to configure VLAN from config mode, as VLAN database mode is being deprecated. Please consult user documentation for configuring VTP/VLAN in config mode.Switch(vlan)#vlan 2 name TztA //在swA上创建vlan 2 名为TztA VLAN 2 added: Name: TztASwitch(vlan)#vlan 3 name TztB //在swA上创建vlan 3 名为TztB VLAN 3 added: Name: TztBSwitch(vlan)#exitAPPLY completed.Exiting....Switch#conf tEnter configuration commands, one per line. End with CNTL/Z. Switch(config)#int f0/2Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 2 //将f0/2划分给vlan 2Switch(config-if)#exitSwitch(config)#int f0/3Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 3 //将f0/3划分给vlan 3Switch(config-if)#exitSwitch(config)#int f0/1Switch(config-if)#switchport mode trunk //配置与三层设备连接的f0/1为trunk模式%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to upSwitch(config-if)#switchport trunk allowed vlan all //允许所有vlan通过f0/1端口Switch(config-if)#exitSwitch(config)#exitSwitch#%SYS-5-CONFIG_I: Configured from console by consoleSwitch#wrBuilding configuration... [OK]Switch#（三层交换机）M sw命令配置：Switch>Switch>enableSwitch#vlan database //进入vlan配置模式% Warning: It is recommended to configure VLAN from config mode, as VLAN database mode is being deprecated. Please consult user documentation for configuring VTP/VLAN in config mode.Switch(vlan)#vlan 2 name TztA //在Msw上创建vlan 2 名为TztAVLAN 2 added:Name: TztASwitch(vlan)#vlan 3 name TztB //在Msw上创建vlan 2 名为TztAVLAN 3 added:Name: TztBSwitch(vlan)#exitAPPLY completed.Exiting....Switch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#int f0/1Switch(config-if)#switchport mode trunk //配置三层设备与二层设备连接的f0/1为trunk模式Command rejected: An interface whose trunk encapsulation is "Auto" can not be configured to "trunk" mode.Switch(config-if)#switchport trunk allowed vlan all //允许所有vlan通过f0/1端口Switch(config-if)#no shutdown //激活端口Switch(config-if)#exit Switch(config)#ip routing //使用三层设备的路由功能Switch(config)#int vlan 2 //进入vlan 2配置模式虚拟端口%LINK-5-CHANGED: Interface Vlan2, changed state to upSwitch(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan2, changed state to up Switch(config-if)#ip address 192.168.1.1 255.255.255.0 //配置vlan 2的ip地址Switch(config-if)#no shutdown //激活端口Switch(config-if)#exitSwitch(config)#int vlan 3 //配置vlan 3虚拟端口Switch(config-if)#%LINK-5-CHANGED: Interface Vlan3, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan3, changed state to up Switch(config-if)#ip address 192.168.2.1 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#do show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, Vlan2 //上述的配置成果C 192.168.2.0/24 is directly connected, Vlan3Switch(config)#Switch(config)#exit Switch#%SYS-5-CONFIG_I: Configured from console by console Switch#wrBuilding configuration...[OK]以上配置结束完成后，两台PC能够相互通信（如图）：注意：通信基础需要配置网关本次讲解结束！。

思科Cisco利⽤三层交换机实现VLAN间路由实验详解本⽂实例讲述了思科Cisco利⽤三层交换机实现VLAN间路由实验。

分享给⼤家供⼤家参考，具体如下：实验六　利⽤三层交换机实现VLAN间路由⼀、实验⽬标1. 掌握交换机Tag VLAN的配置2. 掌握三层交换机基本配置⽅法；3. 掌握三层交换机VLAN路由的配置⽅法；4. 通过三层交换机实现VLAN间相互通信；⼆、实验背景 某企业有两个主要部门，技术部和销售部，分处于不同的办公室，为了安全和便于管理对两个部门的主机进⾏了VLAN的划分，技术部和销售部分处于不同的VLAN，先由于业务的需求需要销售部和技术部的主机能够相互访问，获得相应的资源，两个部门的交换机通过⼀台三层交换机进⾏了连接。

三、技术原理 三层交换机具备⽹络层的功能，实现VLAN相互访问的原理是：利⽤三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进⾏选路转发，三层交换机利⽤直连路由可以实现不同VLAN之间的相互访问。

三层交换机给接⼝配置IP地址。

采⽤SVI（交换虚拟接⼝）的⽅式实现VLAN间互连。

SVI是指为交换机中的VLAN创建虚拟接⼝，并且配置IP地址。

四、实验步骤　（1）新建packet tracer拓扑图 （2）在⼆层交换机上配置VLAN2、VLAN3，分别将端⼝2、端⼝3划分给VLAN2、VLAN3。

（3）将⼆层交换机与三层交换机相连的端⼝fa 0/1都定义为tag Vlan模式。

（4）在三层交换机上配置VLAN2、VLAN3，此时验证⼆层交换机VLAN2、VLAN3下的主机之间不能相互通信。

（5）设置三层交换机VLAN间的通信，创建VLAN2,VLAN3的虚接⼝，并配置虚接⼝VLAN2、VLAN3的IP地址。

（6）查看三层交换机路由表。

（7）将⼆层交换机VLAN2、VLAN3下的主机默认⽹关分别设置为相应虚拟接⼝的IP地址。

（8）验证⼆层交换机VLAN2,VALN3下的主机之间可以相互通信。
