DSP第05章 双供电电源设计+页码

  • 格式：pdf
  • 大小：1.02 MB
  • 文档页数：35
上电时，I/O 供电的3.3V 电压在输入使能引脚
控制下经过LDO 获得，内核电压直接由DC/DC 转换获得。
在掉电过程中，首先移除外部输入电压，监测
电路监测到外部掉电后复位信号输出高电平， 关闭LDO 电压调节器，从而使DSP 系统的I/O 电源先于内核掉电。
22
LDO + 单电源监测
23
27
DSP上电及掉电时序分析
A. 1.8-V (或1.9 V)应在【3.3V电源达到至少2.5 V时】开始供电.
B. Reset (XRS) 应保持低电平，直至电源和时钟稳定。
C. 当3.3V电源掉电时，电压监测器或LDO的复位控制应首先停止. 通常，这要
BP94
比【 1.8-V (或1.9 V)供电降到 1.5 V】早数个ms. D. 在【 1.8V (或1.9 V)供电降到 1.5 V】之前，应将复位保持于低电平至少8 μs.
时序太复杂，推荐使用LDO
F2812 Datasheet P98/162:
中文描述：双路输出低压降 (LDO) 稳压器
英文描述：Dual-Output Low-Dropout (LDO) Voltage Regulators
29
281X处理器供电原理图
电路设计时，一般采用LDO的复位输出作为
突还是需要控制内核先于IO 供电，可以采用分离
的P 通道MOSFET 或者专用的电源分配切换开关 控制上电次序。
10
1)用P 通道MOSFET 管和具有稳定标识的DC/DC
原理简单、增加辅助器件少。 P 通道MOSFET 管作为电源分配开关，DC/DC 的电源
的稳定状态输出引脚（/PG ：低电平表示电源达理想值 ）作为电源分配开关控制信号，控制DSP 的IO 供电。
14
4) 电源分配开关和单电源监测电路
15
5）电源分配开关和双电源监测电路
16
6) P 通道MOSFET 管和和双电源监测电路
17
5.3.2 输入大于3.3V 上电次序控制
在实际设计过程中，常采用大于3.3V 电压的外部单电源供电，然后经过系统内 部转换后为系统提供各种需要的电压。 因此，在供电次序控制的基础上还需要 增加相应的转换电路，将输入转换成3.3V 后再给I/O 供电。
32
双输出LDO——TPS767D301
带有可单独供电的双路输出，一路固定输出
3.3v，另一路电压可调节，范围为1.5-5.5v； 每路输出电流的范围为0-1A； 电压差大小与输出电流成正比，且在最大输出 电流为1a时，最大电压差仅为350mv； 具有超低的典型静态电流（85μa），器件无效 状态时，静态电流仅为1μa； 每路调整器各有一个开漏复位输出，复位延迟 时间为200ms； 工作温度范围为-40℃~125℃，且每路调整器都 有温度自动关闭保护功能。
18
1) LDO 集成电路稳压器
新一代的集成电路稳压器，与三端稳压器最大
的不同点在于，LDO 是一个自耗很低的SoC。
可用作电流主通道、具有极低线上导通电阻
RDS(ON)的MOSFET、肖特基二极管、取样电 阻、分压电阻、过流保护、过温保护、精密基 准源、差分放大器、延迟器、POK MOSFET 等 专用晶体管电路在一个芯片上集成而成。
第5章 双供电电源设计
张云洲 2010.11.16
1
章节结构
5.1 F281X的电源设计要求 5.2 总线冲突 5.3 F281X的电源时序
* 3.3V 单电源上电次序控制
* 输入大于3.3V 上电次序控制
5.4 TMS320F28xx 电源设计.
2
5.1 F281X的电源设计要求
33
调整电阻计算
Vref=1.1834V
34
TPS767D301时序
35
BP87
核供电则会使DSP和外设同时配制成输出功能引脚，若 DSP和外设输出的电平相反将会产生总线冲突。 7
勘误：教材说法前后不一，P97。
8
正本清源：F2812 Datasheet
9
5.3 内核和IO 供电次序控制策略
5.3.1 3.3V 单电源上电次序控制 在某些DSP 系统中仅需要单一的3.3V 供电电 源，数字信号处理器的内核和IO 可以采用相同的 3.3V 供电电压。 尽管采用相同的供电电压，为了避免总线冲
Then ramp 1.8 V (or 1.9 V) (VDD/VDD1) supply pins.
1.8 V or 1.9 V (VDD/VDD1) should not reach 0.3 V until
VDDIO has reached 2.5 V. This ensures the reset signal from the I/O pin has propagated through the I/O buffer to provide power-on reset to all the modules inside the device.
在上电过程中，系统内核供电要和IO缓冲供电
尽可能的同时，这样可以保障IO缓冲能够接收 到正确的内核输出，并防止系统的总线冲突。
由于在系统上电过程中，DSP需要根据相关的
引脚电平进行处理其工作模式的配置，因此要 求外部IO要先于内核供电。
BP86~87
6
总线冲突示意图
由于总线的控制逻辑位于DSP内核模块，IO供电先于内
双供电模块可以消除两个电源之间的延时。此
外可以采用肖特基二极管钳制内核和IO的电源
以满足系统的供电需求。
BP86
4
双供电系统原理框图
内核和IO的供电尽可能靠近DSP以减少供电通
道的电感和阻抗。
BP86
5
5.2 总线冲突
F2812在设计系统时必须保证如果其中的一种电
压低于要求的操作电压，则另一个电压的供电 时间不能够超出要求的时间。
PG是新一代LDO 都具备输出状态自检、延迟
安全供电功能，也有称之为Power good 即“电 源好或电源稳定”。
19
典型LDO的内部框图
20
采用LDO的电源次序控制
21
2) LDO 集成电路稳压器和单电源监测电路
如果DC/DC 没有电源稳定（PG）信号输出，
可以考虑采用电源监测电路控制I/O 供电电路 的电源转换器件。
当采用双电源器件芯片设计系统时，需要考虑
系统上电或掉电操作过程中内核和IO供电的相 对电压和上电次序。
尽管DSP上电过程中允许两种供电有一定的时
间差，但为了提高稳定性和延长器件使用寿命 ，在设计时必须考虑上电、掉电次序问题。
281x 处理器要求IO 先于内核供电。
供电次序控制主要方法：采用分离元件p 通道
11
2)采用P 通道MOSFET 管和电源监测电路
若选用没有稳定状态输出(PG)功能的DC/DC， 则外加电源监测(SVS)器件实现/PG 的功能。
12
直接检测DSP 的内核电压
BP100
13
3) 电源分配开关
采用带有使能输入的电源分配开关和带有稳定标识的DC/DC 模块实 现电源的上电次序控制。电源分配开关内部具有短路和温度保护，并 提供电平输入使能、过流输出等多种MOSFET 器件没有的功能。
DSP的复位控制信号。
BP94
30
电源监测IC——TPS3838D33
对电源电压1.8 V、2.5 V
、3.0 V、3.3 V进行精确 监控；
防按键抖动的手动复位功
能；
引脚接法的不同可以产生
不同的复位延时时间：
1. CT接地：10ms
2. CT拉高：200ms
31
TPS3838D33的时序
24
LDO+双电源监测
25
5.4 F281X的供电时序及电源控制
TI推荐的时序及分析 电源电路设计
LDO供电分析
26
TI推荐的上电时序
Enable power to all 3.3-V supply pins (VDDIO,
VDD3VFL, VDDA1/VDDA2/VDDAIO/AVDDREFBG)
MOSFET 管或者TI 公司提供的电源分配开关。
BP86
3
注意事项
双供电DSP平台的系统，在I/O供电之前每个
DSP内核供电电流都比较大，主要原因是由于 DSP内核没有正确的初始化。
一旦CPU检测到内部的时钟脉冲，这种超大电
流将会停止。减小内核和IO供电的时间间隔可 以减小这种大吸收电流对系统的影响。
3) LDO 集成电路稳压器和双电源监测电路
用带有使能输入的LDO电压调节器和双
电压监测电路控制DSP 系统上电次序。
双电源监测电路监测外部输入电压和
DC/DC 的输出电压，通过监测这两个电 压可以消除一些不确定因素上电次序 的影响。
在上电过程中内核先于I/O 上电，而掉电
过程则恰好相反。

合集下载

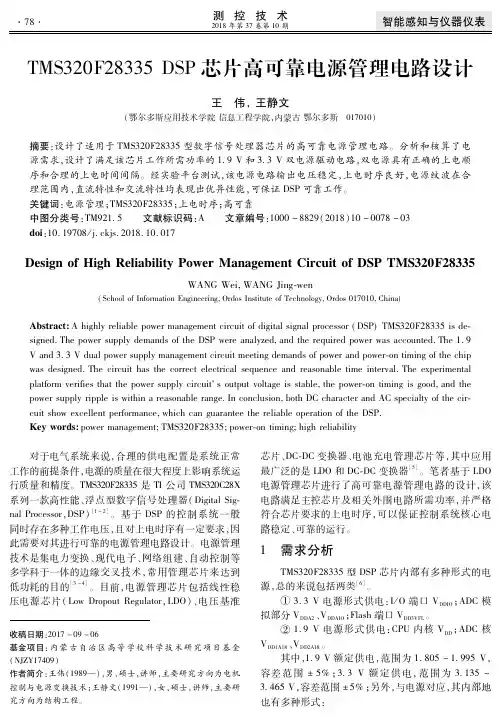

TMS320F28335 DSP芯片高可靠电源管理电路设计
