双电源切换应用电路

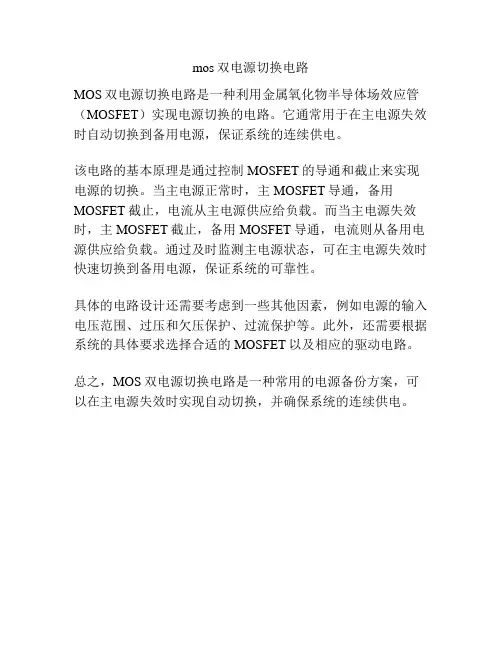

mos双电源切换电路
MOS双电源切换电路是一种利用金属氧化物半导体场效应管（MOSFET）实现电源切换的电路。

它通常用于在主电源失效时自动切换到备用电源，保证系统的连续供电。

该电路的基本原理是通过控制MOSFET的导通和截止来实现电源的切换。

当主电源正常时，主MOSFET导通，备用MOSFET截止，电流从主电源供应给负载。

而当主电源失效时，主MOSFET截止，备用MOSFET导通，电流则从备用电源供应给负载。

通过及时监测主电源状态，可在主电源失效时快速切换到备用电源，保证系统的可靠性。

具体的电路设计还需要考虑到一些其他因素，例如电源的输入电压范围、过压和欠压保护、过流保护等。

此外，还需要根据系统的具体要求选择合适的MOSFET以及相应的驱动电路。

总之，MOS双电源切换电路是一种常用的电源备份方案，可以在主电源失效时实现自动切换，并确保系统的连续供电。

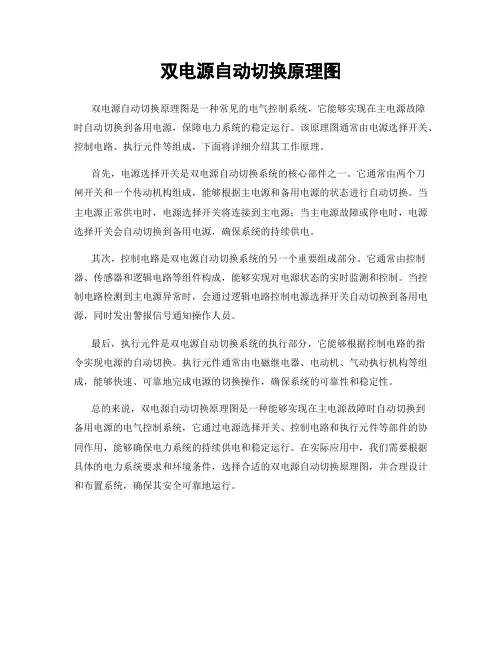

双电源自动切换原理图
双电源自动切换原理图是一种常见的电气控制系统，它能够实现在主电源故障
时自动切换到备用电源，保障电力系统的稳定运行。

该原理图通常由电源选择开关、控制电路、执行元件等组成，下面将详细介绍其工作原理。

首先，电源选择开关是双电源自动切换系统的核心部件之一。

它通常由两个刀
闸开关和一个传动机构组成，能够根据主电源和备用电源的状态进行自动切换。

当主电源正常供电时，电源选择开关将连接到主电源；当主电源故障或停电时，电源选择开关会自动切换到备用电源，确保系统的持续供电。

其次，控制电路是双电源自动切换系统的另一个重要组成部分。

它通常由控制器、传感器和逻辑电路等组件构成，能够实现对电源状态的实时监测和控制。

当控制电路检测到主电源异常时，会通过逻辑电路控制电源选择开关自动切换到备用电源，同时发出警报信号通知操作人员。

最后，执行元件是双电源自动切换系统的执行部分，它能够根据控制电路的指
令实现电源的自动切换。

执行元件通常由电磁继电器、电动机、气动执行机构等组成，能够快速、可靠地完成电源的切换操作，确保系统的可靠性和稳定性。

总的来说，双电源自动切换原理图是一种能够实现在主电源故障时自动切换到
备用电源的电气控制系统，它通过电源选择开关、控制电路和执行元件等部件的协同作用，能够确保电力系统的持续供电和稳定运行。

在实际应用中，我们需要根据具体的电力系统要求和环境条件，选择合适的双电源自动切换原理图，并合理设计和布置系统，确保其安全可靠地运行。

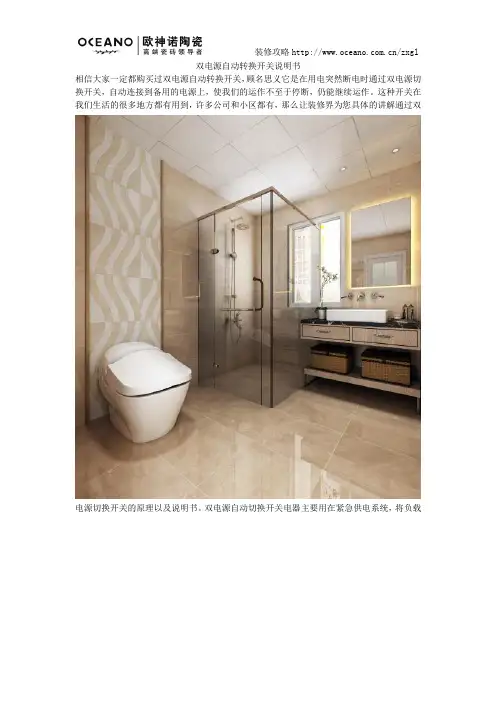

双电源自动转换开关说明书相信大家一定都购买过双电源自动转换开关，顾名思义它是在用电突然断电时通过双电源切换开关，自动连接到备用的电源上，使我们的运作不至于停断，仍能继续运作。

这种开关在我们生活的很多地方都有用到，许多公司和小区都有，那么让装修界为您具体的讲解通过双电源切换开关的原理以及说明书。

双电源自动切换开关电器主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个(备用)电源的开关电器，以确保重要负荷连续、可靠运行。

因此，常常应用在重要用电场所，其产品可靠性尤为重要。

转换一旦失败将可能造成以下二种危害之一，其电源间的短路或重要负荷断电(甚至短暂停电)，其后果都是严重的，这不仅仅会带来经济损失(使生产停顿、金融瘫痪)，也可能造成社会问题(使生命及安全处于危险之中)。

因此，工业发达国家都把自动转换开关电器的生产、使用列为重点产品加以限制与规范。

双电源自动切换开关一般由两部分组成：开关本体(ats)+控制器。

而开关本体(ats)又有pc级(整体式)与cb级(断路器)之分,双电源自动转换开关电器(atse)质量的好坏关键取决于开关本体(ats)。

1.pc级ats：一体式结构(三点式)。

它是双电源切换的专用开关，具有结构简单、体积小、自身连锁、转换速度快(0.2s内)、安全、可靠等优点，但需要配备短路保护电器。

2.cb级ats：配备过电流脱扣器的ats，它的主触头能够接通并用于分断短路电流。

它是由两台断路器加机械连锁组成，具有短路保护功能控制器的工作状况控制器主要用来检测被监测电源(两路)工作状况，当被监测的电源发生故障(如任意一相断相、欠压、失压或频率出现偏差)时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源，备用电源其容量一般仅是常用电源容量的20%~30%。

图1是典型ats应用电路。

控制器与开关本体进线端相连。

控制器的优点控制器一般应有非重要负荷选择功能。

控制器也有两种形式：一种由传统的电磁式继电器构成;另一种是数字电子型智能化产品。

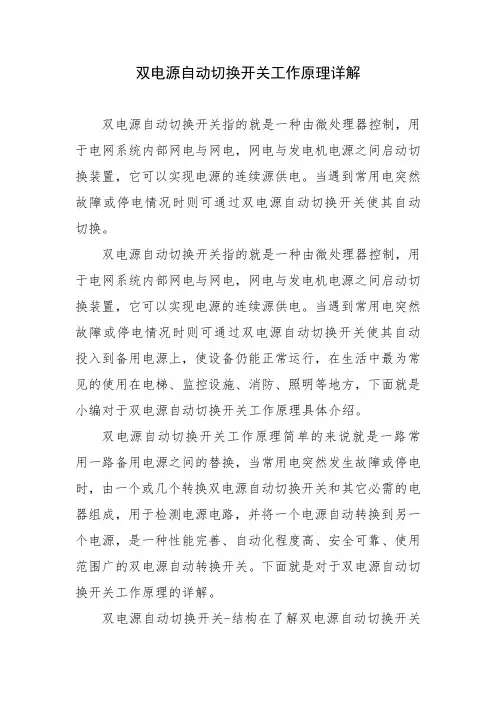

双电源自动切换开关工作原理详解双电源自动切换开关指的就是一种由微处理器控制，用于电网系统内部网电与网电，网电与发电机电源之间启动切换装置，它可以实现电源的连续源供电。

当遇到常用电突然故障或停电情况时则可通过双电源自动切换开关使其自动切换。

双电源自动切换开关指的就是一种由微处理器控制，用于电网系统内部网电与网电，网电与发电机电源之间启动切换装置，它可以实现电源的连续源供电。

当遇到常用电突然故障或停电情况时则可通过双电源自动切换开关使其自动投入到备用电源上，使设备仍能正常运行，在生活中最为常见的使用在电梯、监控设施、消防、照明等地方，下面就是小编对于双电源自动切换开关工作原理具体介绍。

双电源自动切换开关工作原理简单的来说就是一路常用一路备用电源之间的替换，当常用电突然发生故障或停电时，由一个或几个转换双电源自动切换开关和其它必需的电器组成，用于检测电源电路，并将一个电源自动转换到另一个电源，是一种性能完善、自动化程度高、安全可靠、使用范围广的双电源自动转换开关。

下面就是对于双电源自动切换开关工作原理的详解。

双电源自动切换开关-结构在了解双电源自动切换开关工作原理之前，我们先来认识一下双电源自动切换开关的结构组成部分，在市场上比较常见的双电源自动切换开关一般都是由：开关本体和控制器两者结合组成，开关本体有整体式和断路器之分，是双电源自动切换开关判断质量好坏的关键因数，控制器功能主要用于检测电源的工作状况，当被检测电源发生故障或突发事故时，控制器就会发出指令，开关本体则从一个电源快速的转换至另一电源。

双电源自动切换开关-工作原理双电源自动切换开关的工作原理是当常用电源因故停电或出现故障，在一段时间内无法恢复供电情况下，切除常用电各断路器拉开双投防倒送开关至自备电源一侧，保持双电源切换箱内自备电供电断路器处于断开状态。

待自备电源机组运转正常时，顺序闭合发电机空气开关和自备电源控制柜内各断路器。

逐个闭合各备用电源断路器，向各负载送电。

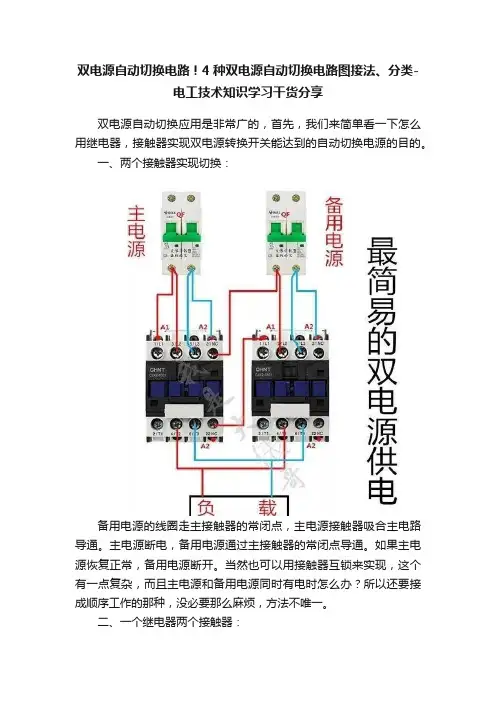

双电源自动切换电路！4种双电源自动切换电路图接法、分类-电工技术知识学习干货分享双电源自动切换应用是非常广的，首先，我们来简单看一下怎么用继电器，接触器实现双电源转换开关能达到的自动切换电源的目的。

一、两个接触器实现切换：备用电源的线圈走主接触器的常闭点，主电源接触器吸合主电路导通。

主电源断电，备用电源通过主接触器的常闭点导通。

如果主电源恢复正常，备用电源断开。

当然也可以用接触器互锁来实现，这个有一点复杂，而且主电源和备用电源同时有电时怎么办？所以还要接成顺序工作的那种，没必要那么麻烦，方法不唯一。

二、一个继电器两个接触器：主电源的接触器线圈走继电器的常开触点，备用电源的接触器线圈走继电器的常闭触点。

主线路有电的时候，继电器吸合，常开触点闭合，主线路导通。

常闭触点断开，备用电源不工作。

当主线路断电的时候，继电器也断电。

常开触点恢复初始断开状态，主线路断开。

备用电路的接触器通过继电器的常闭触点开始工作。

三、双转换触点继电器：和上面的有些类似，只不过这个继电器是双转换触点，通电时，两组触点闭合。

断电时两组触点断开。

一个电器元件就可以完成。

如果A路是单相220伏电源，继电器的线圈电压也选用交流220伏的。

接触器和继电器在通断电的时候有时间差，对用电要求很高的设备或者电器会有短暂的反应。

比如灯泡明显闪烁了一下，电机停顿了一下。

如果是自锁线路，你会发现用电设备不工作了。

四、双电源转换开关：这个成本有点高，需要动手。

如果动手能力强的朋友，完全可以自己动手组装一个控制电路。

电源转换肯定有短暂的时间差，不可能中间不断电达到无缝连接。

五、双电源切换开关PC级和CB级的区分：双电源切换开关分PC级和CB级，两者结构大致一样。

PC级是隔离型的，就像双投刀开关，加上操作机构构成的。

CB级是断路器保护型的，由两个断路器加操作机构组成，有过载短路保护，和断路器保护一样。

用户在选择时应从以下几方面来考虑。

（1）从可靠性角度考虑。

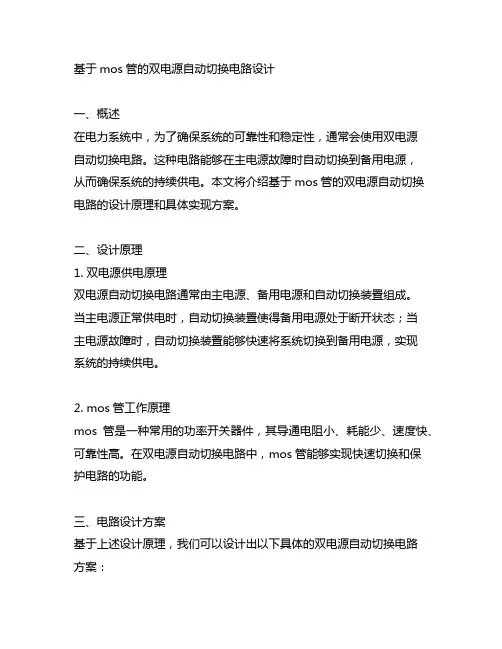

基于mos管的双电源自动切换电路设计一、概述在电力系统中，为了确保系统的可靠性和稳定性，通常会使用双电源自动切换电路。

这种电路能够在主电源故障时自动切换到备用电源，从而确保系统的持续供电。

本文将介绍基于mos管的双电源自动切换电路的设计原理和具体实现方案。

二、设计原理1. 双电源供电原理双电源自动切换电路通常由主电源、备用电源和自动切换装置组成。

当主电源正常供电时，自动切换装置使得备用电源处于断开状态；当主电源故障时，自动切换装置能够快速将系统切换到备用电源，实现系统的持续供电。

2. mos管工作原理mos管是一种常用的功率开关器件，其导通电阻小、耗能少、速度快、可靠性高。

在双电源自动切换电路中，mos管能够实现快速切换和保护电路的功能。

三、电路设计方案基于上述设计原理，我们可以设计出以下具体的双电源自动切换电路方案：1. 主电源和备用电源分别接入电路的输入端，通过电源选择开关和mos管控制电路实现双电源的切换。

2. 设计一套稳压控制电路，保证输出电压在合适的范围内。

3. 设置智能控制装置，监测主电源和备用电源的状态，当检测到主电源故障时，控制mos管切换至备用电源。

四、电路实现步骤1. 确定系统的输入电压范围和输出负载要求，选择合适的mos管和电源选择开关。

2. 搭建电路原理图，设计mos管控制电路和稳压控制电路。

3. 制作PCB板，焊接元件。

4. 系统调试，验证双电源自动切换功能和稳压控制效果。

五、电路性能验证1. 对电路进行长时间稳定运行测试，验证其在不同负载下的性能。

2. 模拟主电源突然断电情况，验证自动切换到备用电源的速度和稳定性。

3. 对mos管和其他关键元件进行热稳定性测试，检测其在长时间高负载下的工作情况。

六、结论本文介绍了基于mos管的双电源自动切换电路的设计原理、具体实现方案和性能验证方法。

该电路能够实现快速而稳定的双电源切换，保证系统的持续供电，具有一定的实用性和可靠性。

希望本文的内容能够对相关领域的工程师和科研人员有所帮助。

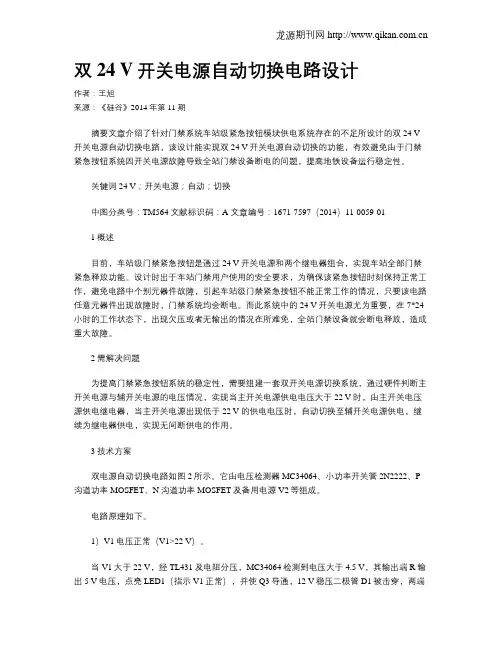

双24 V开关电源自动切换电路设计作者：王旭来源：《硅谷》2014年第11期摘要文章介绍了针对门禁系统车站级紧急按钮模块供电系统存在的不足所设计的双24 V 开关电源自动切换电路，该设计能实现双24 V开关电源自动切换的功能，有效避免由于门禁紧急按钮系统因开关电源故障导致全站门禁设备断电的问题，提高地铁设备运行稳定性。

关键词24 V；开关电源；自动；切换中图分类号：TM564 文献标识码：A 文章编号：1671-7597（2014）11-0059-011概述目前，车站级门禁紧急按钮是通过24 V开关电源和两个继电器组合，实现车站全部门禁紧急释放功能。

设计时出于车站门禁用户使用的安全要求，为确保该紧急按钮时刻保持正常工作，避免电路中个别元器件故障，引起车站级门禁紧急按钮不能正常工作的情况，只要该电路任意元器件出现故障时，门禁系统均会断电。

而此系统中的24 V开关电源尤为重要，在7*24小时的工作状态下，出现欠压或者无输出的情况在所难免，全站门禁设备就会断电释放，造成重大故障。

2需解决问题为提高门禁紧急按钮系统的稳定性，需要组建一套双开关电源切换系统，通过硬件判断主开关电源与辅开关电源的电压情况，实现当主开关电源供电电压大于22 V时，由主开关电压源供电继电器，当主开关电源出现低于22 V的供电电压时，自动切换至辅开关电源供电，继续为继电器供电，实现无间断供电的作用。

3技术方案双电源自动切换电路如图2所示。

它由电压检测器MC34064、小功率开关管2N2222、P 沟道功率MOSFET、N沟道功率MOSFET及备用电源V2等组成。

电路原理如下。

1）V1电压正常（V1>22 V）。

当V1大于22 V，经TL431及电阻分压，MC34064检测到电压大于4.5 V，其输出端R输出5 V电压，点亮LED1（指示V1正常），并使Q3导通，12 V稳压二极管D1被击穿，两端电压稳定在12 V，Q1的G端经R5、R6分压后电压为6 V，因此，Q1的Vgs=-18 V，Q1导通，同时Q2的G端因Q3导通接地，所以Vgs=0V，Q2截止，V2无输出，V1为供电开关电源。

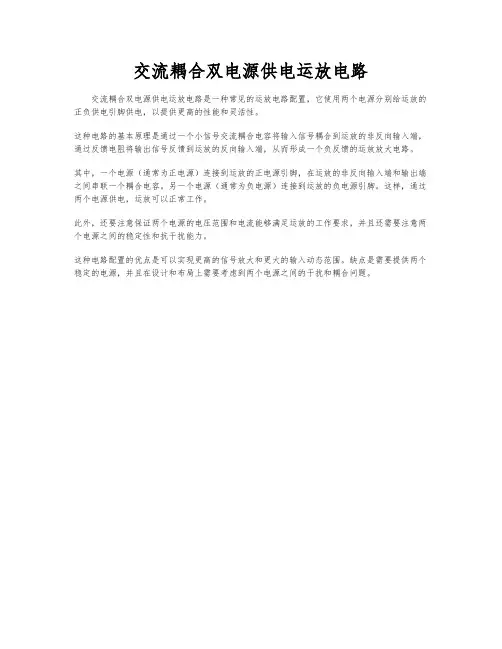

交流耦合双电源供电运放电路
交流耦合双电源供电运放电路是一种常见的运放电路配置，它使用两个电源分别给运放的正负供电引脚供电，以提供更高的性能和灵活性。

这种电路的基本原理是通过一个小信号交流耦合电容将输入信号耦合到运放的非反向输入端，通过反馈电阻将输出信号反馈到运放的反向输入端，从而形成一个负反馈的运放放大电路。

其中，一个电源（通常为正电源）连接到运放的正电源引脚，在运放的非反向输入端和输出端之间串联一个耦合电容。

另一个电源（通常为负电源）连接到运放的负电源引脚。

这样，通过两个电源供电，运放可以正常工作。

此外，还要注意保证两个电源的电压范围和电流能够满足运放的工作要求，并且还需要注意两个电源之间的稳定性和抗干扰能力。

这种电路配置的优点是可以实现更高的信号放大和更大的输入动态范围。

缺点是需要提供两个稳定的电源，并且在设计和布局上需要考虑到两个电源之间的干扰和耦合问题。

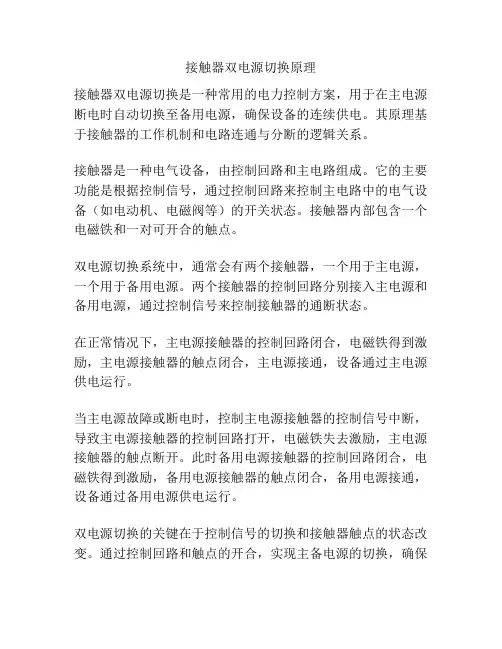

接触器双电源切换原理
接触器双电源切换是一种常用的电力控制方案，用于在主电源断电时自动切换至备用电源，确保设备的连续供电。

其原理基于接触器的工作机制和电路连通与分断的逻辑关系。

接触器是一种电气设备，由控制回路和主电路组成。

它的主要功能是根据控制信号，通过控制回路来控制主电路中的电气设备（如电动机、电磁阀等）的开关状态。

接触器内部包含一个电磁铁和一对可开合的触点。

双电源切换系统中，通常会有两个接触器，一个用于主电源，一个用于备用电源。

两个接触器的控制回路分别接入主电源和备用电源，通过控制信号来控制接触器的通断状态。

在正常情况下，主电源接触器的控制回路闭合，电磁铁得到激励，主电源接触器的触点闭合，主电源接通，设备通过主电源供电运行。

当主电源故障或断电时，控制主电源接触器的控制信号中断，导致主电源接触器的控制回路打开，电磁铁失去激励，主电源接触器的触点断开。

此时备用电源接触器的控制回路闭合，电磁铁得到激励，备用电源接触器的触点闭合，备用电源接通，设备通过备用电源供电运行。

双电源切换的关键在于控制信号的切换和接触器触点的状态改变。

通过控制回路和触点的开合，实现主备电源的切换，确保
设备在主电源故障时能够快速切换到备用电源，避免供电中断，保证设备的正常运行。

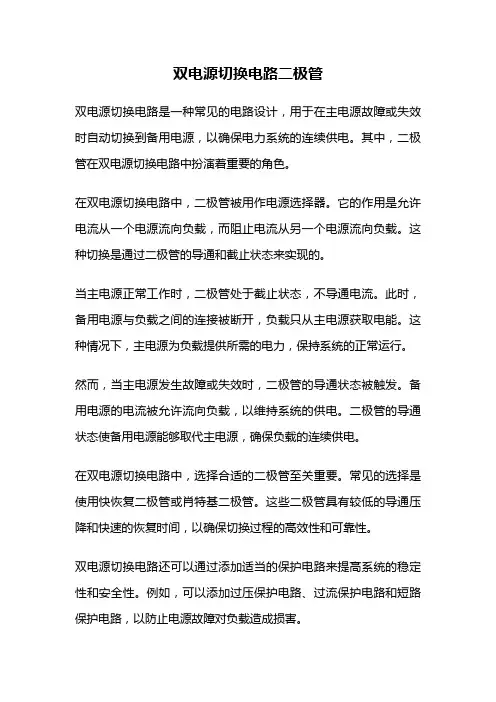

双电源切换电路二极管
双电源切换电路是一种常见的电路设计，用于在主电源故障或失效时自动切换到备用电源，以确保电力系统的连续供电。

其中，二极管在双电源切换电路中扮演着重要的角色。

在双电源切换电路中，二极管被用作电源选择器。

它的作用是允许电流从一个电源流向负载，而阻止电流从另一个电源流向负载。

这种切换是通过二极管的导通和截止状态来实现的。

当主电源正常工作时，二极管处于截止状态，不导通电流。

此时，备用电源与负载之间的连接被断开，负载只从主电源获取电能。

这种情况下，主电源为负载提供所需的电力，保持系统的正常运行。

然而，当主电源发生故障或失效时，二极管的导通状态被触发。

备用电源的电流被允许流向负载，以维持系统的供电。

二极管的导通状态使备用电源能够取代主电源，确保负载的连续供电。

在双电源切换电路中，选择合适的二极管至关重要。

常见的选择是使用快恢复二极管或肖特基二极管。

这些二极管具有较低的导通压降和快速的恢复时间，以确保切换过程的高效性和可靠性。

双电源切换电路还可以通过添加适当的保护电路来提高系统的稳定性和安全性。

例如，可以添加过压保护电路、过流保护电路和短路保护电路，以防止电源故障对负载造成损害。

双电源切换电路二极管在电力系统中起着至关重要的作用。

它通过控制电流的流向，实现主备电源之间的切换，确保负载的连续供电。

正确选择和配置二极管，以及添加适当的保护电路，可以提高系统的可靠性和稳定性，保障电力系统的正常运行。

NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。

本产品适用于工业、商业、高层和民用住宅等较为重要的场所。

执行标准：GB/T 。

2、型号及含义3、正常工作条件周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；海拔安装地点的海拔不超过2000m；大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。

污染等级污染等级为3级。

4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。

产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。

体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。

节能驱动机构采用电动机传动方式，功耗小，噪音小。

功能先进齐全双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。

6、控制器A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。

根据工作电源状态，决定是否从一个电源转换到另一个电源。

发动机组的控制按键式手动强制转换动作控制电压AC230V 50Hz操作：自动操作、手动操作设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。

双电源切换开关的作用双电源切换开关，也被称为双电源转换开关，是一种用于切换电源供应的装置。

它的作用是在两个电源之间进行切换，以确保电器设备在一种电源失效时能够自动切换到另一种电源，保证设备的正常运行。

双电源切换开关广泛应用于各种需要高可靠性电源供应的场合，如医疗设备、通信设备、航空航天设备等。

双电源切换开关的作用主要体现在以下几个方面：1.保障电力供应的连续性：在一些对电力供应要求较高的场合，如医疗设备、通信基站等，如果一个电源发生故障，会严重影响设备的正常运行甚至导致设备损坏。

双电源切换开关能够及时检测到电源故障，并自动切换到备用电源，保证设备的连续供电，避免停机带来的损失。

2.提高电力系统的可靠性：双电源切换开关采用了双路电源输入，通过智能控制系统实现电源的切换。

当一路电源发生故障时，切换开关会自动将电路切换到备用电源上，确保电力系统的稳定运行。

这种双路供电系统能够有效降低电力系统的故障率，提高系统的可靠性。

3.实现电源的无缝切换：双电源切换开关具有快速切换的特点，当一路电源发生故障时，它能够在几毫秒内将电路切换到备用电源上，实现电源的无缝切换。

这种快速切换的能力可以在电力系统出现故障时，最大程度地减少停机时间，保证设备的连续供电。

4.方便维护和保养：双电源切换开关能够实现对电源的监控和管理，可以实时检测电源的工作状态，提前预警电源故障，并记录故障信息。

这样可以方便维护人员及时进行故障处理，提高设备的可维护性和可靠性。

5.节省能源：双电源切换开关可以根据电力需求进行智能调控，合理分配电力资源，避免电力浪费。

当电力需求较小时，可以关闭一路电源，只使用一路电源供电，以达到节能的目的。

双电源切换开关在电力供应领域起着至关重要的作用。

它可以保障设备的连续供电，提高电力系统的可靠性，实现电源的无缝切换，方便维护和保养，并节省能源。

随着科技的不断进步，双电源切换开关的功能和性能也不断提升，将为各行各业提供更可靠、更高效的电力供应解决方案。

双电源切换开关原理双电源切换开关原理是一种电力系统中常用的自动切换装置，用于将负载从一个电源切换到另一个电源，以确保连续供电。

在电力系统中，如果一个电源发生故障或者需要维护，双电源切换开关能够自动将负载切换到备用电源，从而保证负载的连续供电。

双电源切换开关通常包括两个输入电源、一个负载和一个控制单元。

当主电源正常供电时，控制单元会将负载连接到主电源上。

同时，备用电源也会通过自己的控制单元检测主电源是否正常供电。

如果主电源发生故障，备用电源的控制单元会感知到，并将负载切换到备用电源上。

1.输入电源：双电源切换开关通常连接到两个输入电源，即主电源和备用电源。

主电源是负载通常连接的电源，而备用电源是准备在主电源发生故障时接管负载的备用电源。

2.控制单元：双电源切换开关的控制单元负责监测输入电源的状态，并根据需要进行切换。

控制单元通常由微处理器或电路控制器组成。

3.切换机构：切换机构是双电源切换开关中至关重要的部分，负责将负载从一个电源切换到另一个电源。

切换机构通常包括一组电动驱动器、绝缘开关和接触器。

电动驱动器通过控制开关机械装置的运动来实现切换操作。

绝缘开关用于隔离开关操作时由于负载或电源的接触器跳受到电弧的影响。

接触器用于确保两个电源之间的正常连接。

4.监控与保护：双电源切换开关通常还配备有一系列监控与保护功能，以确保系统的安全运行。

这些功能可能包括电源故障监测、电源电压监测、电源频率监测、过载保护和短路保护等。

这些功能可根据需要进行定制配置。

当主电源正常供电时，控制单元会监测主电源的状态，并确保负载与主电源连接。

同时，备用电源的控制单元也会监测主电源的状态。

一旦控制单元检测到主电源发生故障或失去电源，它会立即触发切换机构，将负载从主电源切换到备用电源上。

在切换过程中，切换机构会确保两个电源之间的隔离，以保证系统的可靠性和安全性。

总结起来，双电源切换开关通过控制单元和切换机构实现负载在主电源和备用电源之间的切换。
