压缩空气过滤器标准压缩空气过滤器是工业生产中常用的设备，其作用是将压缩空气中的杂质和污染物过滤掉，以保证生产设备的正常运行和产品的质量。

为了确保压缩空气过滤器的性能和使用效果，国家和行业都制定了一系列的标准，下面将对压缩空气过滤器的标准进行详细介绍。

首先，压缩空气过滤器的材质和制造工艺需要符合国家标准，以保证其质量和稳定性。

过滤器的外壳通常采用铝合金或不锈钢材质制作，以确保其耐腐蚀、耐高压的特性。

而过滤器内部的滤芯材料则需要具有良好的过滤性能和耐高温、耐腐蚀的特点，通常采用玻璃纤维、聚酯纤维等材料制成。

制造工艺方面，需要符合ISO9001质量管理体系认证，以确保产品的一致性和稳定性。

其次，压缩空气过滤器的过滤精度也是一个重要的标准。

根据不同的工业应用需求，过滤器的过滤精度通常分为粗过滤、中效过滤和高效过滤三种。

粗过滤器主要用于去除大颗粒的杂质和水雾，其过滤精度一般在5-10微米；中效过滤器用于去除较小颗粒的固体颗粒和液体，其过滤精度在1-5微米；高效过滤器则可以去除0.01微米以上的微粒和油雾，适用于对空气质量要求非常高的场合。

再次，压缩空气过滤器的阻力损失和流量特性也是标准的重要内容。

过滤器在过滤空气的同时，也会产生一定的阻力损失，而这个损失需要在一定范围内，以确保系统的正常运行。

同时，过滤器的流量特性也需要符合工业生产的需要，保证其在不同工况下都能够提供稳定的过滤效果和流量输出。

最后，压缩空气过滤器的安装和维护也是标准的重要内容。

过滤器的安装需要符合相关的安全操作规程，确保其在使用过程中不会出现安全隐患。

而在日常维护中，需要定期清洗和更换过滤器滤芯，以保证其过滤效果和使用寿命。

总之，压缩空气过滤器的标准涉及到材质、制造工艺、过滤精度、阻力损失、流量特性、安装维护等多个方面，只有严格按照标准要求生产和使用，才能够确保其正常运行和过滤效果。

希望本文能够对压缩空气过滤器的标准有所帮助，谢谢阅读！。

word专业资料-可复制编辑-欢迎下载
我国和欧洲空气过滤器的划分标准
粗效过滤器分为四级（G1~~G4）：
G1 效率对粒径≥5.0μm,过滤效率E≥20% (对应美国标准C1)。

G2 效率对粒径≥5.0μm,过滤效率50＞E≥20% (对应美国标准C2~C4)。

G3 效率对粒径≥5.0μm,过滤效率70＞E≥50% (对应美国标准L5)。

G4 效率对粒径≥5.0μm,过滤效率90＞E≥70% (对应美国标准L6)。

中效过滤器分为两级(F5~~F6)：
F5 效率对粒径≥1.0μm,过滤效率50＞E≥30% (对应美国标准M9、M10)。

F6 效率对粒径≥1.0μm,过滤效率80＞E≥50% (对应美国标准M11、M12)。

高中效过滤器分为三级（F7~~F9）：
F7 效率对粒径≥1.0μm,过滤效率99＞E≥70% (对应美国标准H13)。

F8 效率对粒径≥1.0μm,过滤效率90＞E≥75% (对应美国标准H14)。

F9 效率对粒径≥1.0μm,过滤效率99＞E≥90% (对应美国标准H15)。

亚高效过滤器分为两级(H10、H11)：
H10 效率对粒径≥0.5μm,过滤效率99＞E≥95% (对应美国标准H15)。

H11 效率对粒径≥0.5μm,过滤效率99.9＞E≥99% (对应美国标准H16)。

高效过滤器分为两级(H12、H13)：
H12 效率对粒径≥0.5μm,过滤效率E≥99.9% (对应美国标准H16)。

H13 效率对粒径≥0.5μm,过滤效率E≥99.99% (对应美国标准H17)。

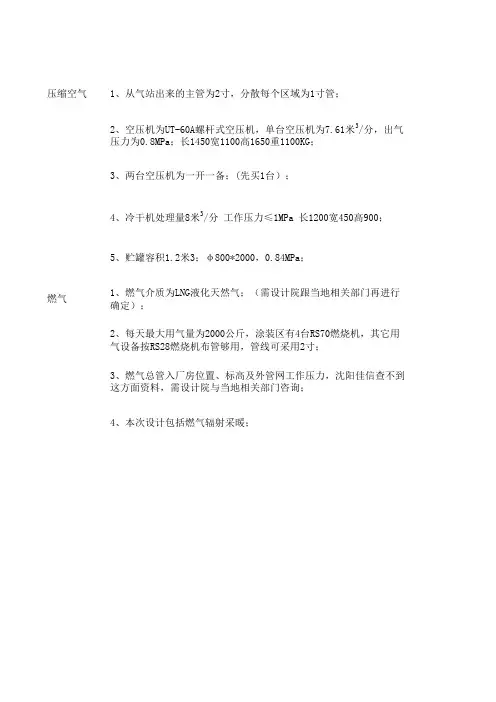

压缩空气1、从气站出来的主管为2寸，分散每个区域为1寸管；
2、空压机为UT-60A螺杆式空压机，单台空压机为7.61米3/分，出气
压力为0.8MPa；长1450宽1100高1650重1100KG；
3、两台空压机为一开一备；(先买1台）；
4、冷干机处理量8米3/分 工作压力≤1MPa 长1200宽450高900；
5、贮罐容积1.2米3；φ800*2000，0.84MPa；
燃气1、燃气介质为LNG液化天然气；（需设计院跟当地相关部门再进行确定）；
2、每天最大用气量为2000公斤，涂装区有4台RS70燃烧机，其它用气设备按RS28燃烧机布管够用，管线可采用2寸；
3、燃气总管入厂房位置、标高及外管网工作压力，沈阳佳信查不到这方面资料，需设计院与当地相关部门咨询；
4、本次设计包括燃气辐射采暖；。

壳体材质碳钢、黄铜不锈钢滤框滤网材质不锈钢密封件材质耐油石棉、丁腈橡胶、聚四氟乙烯工作温度℃-30～+380-80～+450连接方式法兰连接、对焊连接、螺纹连接工称压力MPa0.6～5.0（150～600Lb）过滤精度（目/in）10-300▲适用说明如下：1、Y型过滤器由壳体、排污盖、滤芯、滤网等组成。

网眼总面积是入口管首截面积的3-4倍.2、用于管道清除输送介质:热水、冷水、蒸汽、压缩空气各种机械杂质,特别是锅炉房循环水泵前均需安此产品,为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。

3、用于各种用汽设备,如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。

在额定流速下压损为0.05-0.2米水柱。

4、Y型过滤器的滤眼密度有多种。

例如:64孔、200孔、300孔/Cm2。

常用于各种输油管道上一切设备。

例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。

5、化工，石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等。

化工生产中的腐蚀性物料，如：烧碱，浓稀硫酸，碳酸，醋酸，酸等。

制冷中的低温物料，如：液甲烷，液氨，液氧和各种冷剂。

轻工食品，制药生产中有卫生要求的物料，如:啤酒，饮料，乳制品，粮浆医药用品等。

A3（WCB）L2 304(CF3) 316(CF8M) 316(CF3M) 衬里主体材质过滤芯件材质304 304L 316 316L304 304L 316 316L不锈钢钢丝网材质密封垫片丁晴橡胶垫片聚四氟乙烯垫片金属垫片石墨垫片密封面突面（RF）平面（FF）凹凸面（MFM）榫槽面（TG）螺帽螺栓20# 304 304L 316 316L法兰标准HG GB HGJ JB ANSI JIS DIN BS NF链接形式对焊连接（Ⅰ）法兰连接（Ⅱ）内螺纹连接（Ⅲ）外螺纹连接（Ⅳ）工作温度碳钢：-30℃～+350℃ 不锈钢：-80℃～+480℃外表碳钢：防腐油漆不锈钢：酸洗处理或防腐油漆黄铜：本体设计制造检测标HGJ532-91 GB150-98准不锈钢钢丝技术特征（英制）SS Wire Gauze Parameter～目数∕in Mesh/in～孔数∕in2Hole/in2可截粒径ParticleDia(u)丝径Wire Dia(mm)有效过滤面积%EffectiveFiltrate Area1010020320.02000(0.510)64 204009550.01240(0.315)58 309006140.00921(0.224)54 4016004420.00760(0.206)48 5025003560.00598(0.152)46 6036003010.00480(0.122)44 8064002160.00402(0.102)421.00319(0.081)40▲Y型过滤器主要技术参数型号Model GLQ-SY环境温度AmbientTemperatureCS:–30℃～+350℃SS:-80℃～+480℃规格Size DN 15～600 GB81～59PN 0.6～5.0 FFRF螺帽螺栓Bolt/Nut20# 304 304L 316 316L壳体材质Body A3 304 304L PP316 316LH62 PTFE连接方式Joint Type法兰连接对焊连接螺纹连接Flange ButtWelding Threaded过滤精度Pore size 10～200(目/in)法兰标准FlangesHG GB SH HGJ JB ANSI JIS密封垫片Diaphragm(P/V)丁晴橡胶聚四氟乙烯金属垫片NBR PTFE MetalGasket设计检测标准ManufactureInspectionGB150-98 HGJ532-91滤芯材质Element 304 304L 316316L外表Coating CS:Paint SS:No Paint▲Y型过滤器安装尺寸参考：公称通径DN15DN20DN25DN32DN4DN5DN65DN8DN1DN125备注外型尺寸L12552350表格中的数字DN15至DN20为丝扣接口的尺寸，其他均为法兰接口尺寸H10212465公称通径DN15DN20DN25DN3DN35DN4DN45DN5DN6外型尺寸L386150 H53012。
