Protel 元件封装列表

Protel 99元件封装列表 元件 代号 封装 备注 电阻 R AXIAL0.3 电阻 R AXIAL0.4 电阻 R AXIAL0.5 电阻 R AXIAL0.6 电阻 R AXIAL0.7 电阻 R AXIAL0.8 电阻 R AXIAL0.9 电阻 R AXIAL1.0 电容 C RAD0.1 方型电容 电容 C RAD0.2 方型电容 电容 C RAD0.3 方型电容 电容 C RAD0.4 方型电容 电容 C RB.2/.4 电解电容 电容 C RB.3/.6 电解电容 电容 C RB.4/.8 电解电容 电容 C RB.5/1.0 电解电容 保险丝 FUSE FUSE 二极管 D DIODE0.4 IN4148 二极管 D DIODE0.7 IN5408 三极管 Q T0-126 三极管 Q TO-3 3DD15 三极管 Q T0-66 3DD6 三极管 Q TO-220 TIP42 电位器 VR VR1 电位器 VR VR2 电位器 VR VR3 电位器 VR VR4 电位器 VR VR5 元件 代号 封装 备注 插座 CON2 SIP2 2脚 插座 CON3 SIP3 3 插座 CON4 SIP4 4 插座 CON5 SIP5 5 插座 CON6 SIP6 6 插座 CON16 SIP16 16 插座 CON20 SIP20 20 整流桥堆D D-37R 1A直角封装 整流桥堆D D-38 3A四脚封装 整流桥堆D D-44 3A直线封装 整流桥堆D D-46 10A四脚封装 集成电路U DIP8(S) 贴片式封装 集成电路U DIP16(S) 贴片式封装 集成电路U DIP8(S) 贴片式封装 集成电路U DIP20(D) 贴片式封装 集成电路U DIP4 双列直插式 集成电路U DIP6 双列直插式 集成电路U DIP8 双列直插式 集成电路U DIP16 双列直插式 集成电路U DIP20 双列直插式 集成电路U ZIP-15H TDA7294 集成电路U ZIP-11H

1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0 两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0 三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR5 2.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR 封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0. 3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL（隧道二 极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管） 封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K） 4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普 通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）

以上的封装为三角形结构。T0-226为直线形，我们常用的9013、9014管脚排列是直线型的，所以一般三极管都采用TO-126啦！

5、效应管：JFETN（N沟道结型场效应管），JFETP（P沟道结型场效应管）MOSFETN（N沟道增强型管）MOSFETP（P沟道增强型管）

引脚封装形式与三极管同。 6、电感：INDUCTOR、INDUCTOR1、INDUCTOR2（普通电感），INDUCTOR VAR、INDUCTOR3、INDUCTOR4（可变电感）

8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。 9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。 10.双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式DIP系列， 不如40管脚的单片机封装为DIP40。 11.串并口类原理图中常用的名称为DB系列，引脚封装形式为DB和MD系列。 12、晶体振荡器：CRYSTAL；封装：XTAL1 13、发光二极管：LED；封装可以才用电容的封装。（RAD0.1-0.4） 14、发光数码管：DPY；至于封装嘛，建议自己做！ 15、拨动开关：SW DIP；封装就需要自己量一下管脚距离来做！ 16、按键开关：SW-PB：封装同上，也需要自己做。 17、变压器：TRANS1——TRANS5； 注：原理图常用元器件都在 protel DOS schematic Libraries.ddb里 此外还有protel DOS schematic 4000 CMOS (4000序列元件) protel DOS schematic Analog digital (A/D,D/A转换元件) protel DOS schematic Comparator （比较器，如LM139之类） protel DOS schematic intel (Intel 的处理器和接口芯片之类) protel DOS schematic Linear （一些线性器件如555等） protel DOS schematic TTL（74序列的元件） PCB元件常用库： Advpcb.ddb General IC.ddb Miscellaneous.ddb

平时在使用PROTEL 99 SE 和单片机的过程中遇到过不少麻烦。做了一些笔记，不感独享，今晚花了两个小时整理了一下，帖了。

同时也想借借高手的慧眼帮我看看。有不当的地方帮我指正一下，有兴趣的话可以相互讨论一下哦：）

1、单片机在原理图中用8031或8051、8052，在原理图库protel DOS schematic intel 2、PROTEL 99 SE的原理图元器件库中的数码管没有公共端，对于共阳和共阴数码管，最好自己EDIT一下，加一个公共端，到时就可以用做共阳或共阴数码管了。不过用做共阴数码管时可别忘了上拉电阻哦。接上+5V的电压，数码管可就挂了：（ 我已经挂了两个了。

3、AT89S51/52的P0口、P1、P2、P3口都可以直接驱动数码管，这几个口的电压输出可在4.80V左右，不过个人认为还是接个电阻比较好，我接的是1K的。当然，想要数码管亮一点的话可以接个小点的电阻。

4、双列直插芯片的封装跟PROTEL 99 SE 的默认DIP—**不符合，应改为DIP**！ 5、PROTEL 99 SE里的DIODE封装的两个端脚为1、2，这是不正确的，因为生成网络表是默认的是A，K。所以要不在网络表里修改，要不就在封装库里修改，使原理图跟封装对应上就可以了 8-）

6、常用的低噪音、高增益的小功率NPN硅管S9013，S9014的管脚（正面看）是E-B-C，电流放大倍数hfe≈200

7、AT89S51的四个I/O口（P0、P1、P2、P3口）置1时输出电压为4.80V左右；置0时输出电压是0.23V——0.34V左右（P0口为0.23V，其他I/O口为0.34V）。

（这样的话，就可以直接用单片机的I/O口来驱动蜂鸣器的 响/停 啦！哈哈，今晚做课程设计，一直在想办法用三极管开关电路通过单片机的I/O口置1/置0来驱动蜂鸣器产生报警信号，都失败了。没想到驱动蜂鸣器不必用加任何外围电路啊！嘿嘿！）

8、原理图上的管脚序号要跟封装上的一一对应。比如说，R的1脚跟原理图的U（芯片）的25管脚有电气连接的话，那么，在PCB图的封装里面，R的1脚也是跟U的25脚连在一起的。

==============================================================================================================

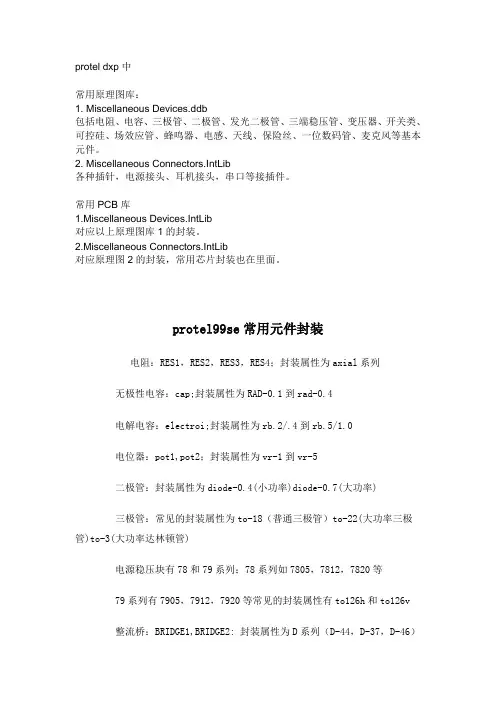

protel99常用元件的电气图形符号和封装形式： 1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0 两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0 三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR5 2.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR 封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0. 3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）

封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）

4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普 通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）

以上的封装为三角形结构。T0-226为直线形，我们常用的9013、9014管脚排列是直线型的，所以一般三极管都采用TO-126啦！

5、效应管：JFETN（N沟道结型场效应管），JFETP（P沟道结型场效应管）MOSFETN（N沟道增强型管）MOSFETP（P沟道增强型管）

引脚封装形式与三极管同。 6、电感：INDUCTOR、INDUCTOR1、INDUCTOR2（普通电感），INDUCTOR VAR、INDUCTOR3、INDUCTOR4（可变电感）

8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。

9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。
