电功率中考试题分类汇编经典

  • 格式：doc
  • 大小：1.24 MB
  • 文档页数：20

电功率中考试题分类汇编经典一、电功率选择题1．如图所示电路，电源电压恒定，R为光敏电阻，其阻值随着光照的增强而减小，为定值电阻，当光照减弱时A. V与示数的比值减小B. V与示数的比值不变C. 与示数之差变大D. 电路消耗的总功率减小【答案】D【解析】【解答】A、由欧姆定律可知，V与示数的比值为光敏电阻R的阻值，因R的阻值变大，则该比值变大，A不符合题意；B、电压表示数不变，示数变小，则V与示数的比值变大，B不符合题意；C、由并联电路的特点可知，与示数之差为通过的电流，保持不变，C不符合题意；D、电源电压不变，总电流变小，根据可知，总功率减小，D符合题意。

故答案为：D。

【分析】光敏电阻R与定值电阻R0并联，电压表测量的是R两端的电压（即电源的电压），保持不变；电流表 A1测量的是通过R的电流，电流表 A2测量的是干路中的电流；已知光敏电阻R的阻值随着光照的增强而减小，则当光照减弱时，R的阻值变大，根据欧姆定律可知，通过R的电流变小，即电流表A1示数变小；通过R0的电流不变，而通过R 的电流变小，所以干路中的电流变小，即电流表A2示数变小，根据P=UI 可知，总功率减小.2．如图是探究“电流通过导体时产生热的多少跟什么因素有关”的实验装置．通电前，A、B 两个U型管内的液面相平，通电一定时间后，通过R1、R2的电流分别为I1、I2，则（）A. I1=I2， A管中的液面较低B. I1=I2， A管中的液面较高C. I1＞I2， A管中的液面较低D. I1＞I2， A管中的液面较高【答案】D【解析】【解答】解：由图可知，右侧两电阻丝并联后与左侧电阻丝串联，并联电路中干路电流等于各支路电流之和，所以I1＞I2，故AB错误；由Q=I2Rt可知，通电时间相同时，I1＞I2， R1=R2=5Ω，所以左侧电阻产生的热量较多，密闭空气吸收热量后，体积不变，压强变大，左侧容器内气体的压强与大气压的差值较大，A测玻璃管液面较高．故选D．【分析】由电路图分析电阻丝的连接方式，根据串并联电路的电流特点可知通过它们的电流关系，根据Q=I2Rt比较两电阻产生的热量关系，密闭空气吸收热量后，压强变大，U形管内两液面的差值变大，据此进行解答．3．如图所示的电路中，电源电压恒为3V，灯泡L的电阻为10Ω且保持不变。

闭合开关S 后，滑片P由b端向a端滑动的过程中，下列判断正确的是（）A. 灯泡L亮度变暗B. 电压表示数变大，电流表示数变小C. 电压表与电流表示数的比值变小D. 灯泡L的最大功率为0.9W【答案】D【解析】【解答】AB、由图知，灯泡与变阻器串联，电压表测灯泡的电压，电流表测电路的电流；滑片P由b端向a端滑动的过程中，变阻器连入电路的电阻变小，根据电阻的串联，总电阻变小，由欧姆定律可知，电路中的电流变大，即电流表示数变大，B不符合题意；根据可知，灯泡的实际功率变大，灯泡变亮，A不符合题意；C、由欧姆定律可知，电压表与电流表示数的比值等于灯泡的电阻（且灯泡电阻不变），则该比值不变，C不符合题意；D、当变阻器连入电路中的电阻为0时，灯泡的电压最大（等于电源电压3V），灯泡L的最大功率：，D符合题意。

故答案为：D。

【分析】根据电路是串联电路，当滑动变阻器的阻值减小时，电路中的电流变大，灯泡的功率变大，利用电源电压和灯泡的电阻计算灯泡的电功率的大小.4．图示电路中，电源为恒流源，能始终提供大小恒定的电流，R0为定值电阻，移动滑动变阻器R的滑片，则下列表示电压表示数U、电路总功率P随电流表示数I变化的关系图线中，可能正确的是（）A. B. C.D.【答案】 C【解析】【解答】解：由图R0与R并联，电压表测电源电压，电流表测R支路的电流．若电源提供的电流恒定为I总，AB、根据并联电路特点可知：U=U0=I0R0=（I总﹣I）R0=﹣IR0+I总R0，其中I总、R0为定值，由U=﹣R0I+I总R0，可知U与I的图象为一次函数，且﹣R0＜0，故AB错误；CD、由电功率的计算公式：电路消耗总功率：P=UI总=（I总﹣I）R0×I总=﹣I总R0I+I总2R0，其中I总、R0为定值，由P=﹣I总R0I+I总2R0，可知P与I的图象为一次函数，﹣I总R0＜0，且I不能为0，P不会为0，故C正确，D错误．故选C．【分析】由图R0与R并联，电压表测电源电压，电流表测R支路的电流．电源提供电流一定，根据并联电路特点分别表示出U与I和P与I的表达式，分析判断即可5．小龙家上月初电能表示数为，电能表的部分参数及上月末的示数如图所示，表盘上“3200imp/（kW•h）”表示每消耗1kW•h的电能，指示灯闪烁3200次，下列选项正确的是（）A. 小龙家上月消耗的电能为680kW•hB. 小龙家同时使用的用电器总功率不可超过2200WC. 指示灯闪烁的次数越多，电能表所在电路接入的用电器总功率越大D. 断开其它用电器，只让阻值是100Ω的电热棒单独工作3min，指示灯闪烁64次，此时小龙家的实际电压是200V【答案】D【解析】【解答】解：A、电能表的读数时，最后一位是小数，单位kW•h，小龙家上月消耗的电能为772.3kW•h ﹣704.3kW•h=68kW•h，故A错；B、小龙家同时使用的用电器最大总功率P=UI=220V×20A=4400W，故B错；C、电能表指示灯闪烁的快慢反映了做功的快慢，而指示灯闪烁的次数多表示，电能表所在电路消耗的电能多，总功率不一定大，故C错；D、电能表上的指示灯闪烁了64次消耗的电能：W= kW•h=0.02kW•h；电热棒的电功率：P= = =0.4kW=400W．由P= 得实际电压：U= = =200V，故D正确．故选D．【分析】（1）电能表的读数方法：①月末的减去月初的示数；②最后一位是小数；③单位kW•h；求出本月消耗的电能；（2）10（20）A，10A是指电能表的标定电流，20A是指电能表平时工作允许通过的最大电流，利用P=UI求小龙家同时使用的用电器最大总功率；（3）电能表指示灯闪烁的快慢反映了做功的快慢；（4）3200imp/（kW•h）表示每消耗1kW•h的电能，指示灯闪烁3200次，从而可求闪烁64次消耗的电能；根据公式P= 求出电热棒的电功率，再利用P= 求实际电压．6．某房间原来只接有一只标有“PZ220﹣40”的灯泡，小明又用一只完全相同的灯泡，将它俩串联在一起，在电源电压不变的情况下，房间内的总亮度将（）A. 变亮B. 变暗C. 不变D. 无法确定【答案】 B【解析】【解答】解：因串联电路中总电阻等于各分电阻之和，所以，两灯泡串联时的总电阻大于其中一个灯泡的电阻，在电源电压不变的情况下，由P＝UI＝可知，电路的总功率变小，房间内的总亮度变暗。

故答案为：B。

【分析】结合P＝UI＝可知电功率变化情况，进一步可知灯泡亮度的变化情况.7．如图为“探究焦耳定律”的实验装置．两个相同的烧瓶中密封初温相同、质量相等的煤油，通电一段时间后，右侧玻璃管中液比左侧高。

下列说法正确的是（）A. 通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是控制变量法B. 右侧电阻丝的阻值比左侧小C. 通过右侧电阻丝的电流比左侧小D. 该装置用于探究电流通过导体产生的热量多少与电阻大小的关系【答案】D【解析】【解答】A．通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是转换法，A不符合题意；B．右侧电阻丝的阻值比左侧大，B不符合题意；C．通过右侧电阻丝的电流和左侧的相等，C不符合题意；D．该装置用于探究电流通过导体产生的热量多少与电阻大小的关系，D符合题意。

【分析】A．转换法：物理学中对于一些看不见摸不着的现象或不易直接测量的物理量，通常用一些非常直观的现象去认识或用易测量的物理量间接测量；B．D由Q=I2Rt知当I、t 相同时R越大Q就越大；C．串联电路中的电流处处相等.故答案为：D。

8．如图是检测酒精浓度的测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。

当酒精浓度为0时，R2=60Ω，此时电压表示数为2V。

以下说法错误的是（）A. 若酒精气体浓度越大，电压表和电流表示数都越大B. 定值电阻R1的阻值为20ΩC. 酒精浓度为0时，电路消耗的总功率为0.6WD. 若电流表示数达到0.2A时，表示酒驾，此时R2消耗的电功率为0.8W【答案】C【解析】【解答】A．由电路图可知，电阻R1和R2串联，电压表测R1两端的电压，电流表测电路中的电流，若酒精气体浓度越大，则R2减小，电路的总电阻减小，由欧姆定律可知，电流变大，根据U=IR，电压表示数变大，A不符合题意。

BC．当酒精浓度为0时，R2=60Ω，此时电压表示数为2V。

根据串联电路的电压关系，R2的电压U2=U-U1=8V-2V=6V，电压表示数为R2电压的倍，根据串联分压原理，定值电阻R1的阻值为，B不符合题意。

此时，串联电路的总电阻R=R1+R2=20Ω+60Ω=80Ω，电路消耗的总功率为，C符合题意。

D．若电流表示数达到0.2A时，酒精气体传感器的电阻，此时R2消耗的电功率为，D不符合题意。

故答案为：C。

【分析】在串联电路中电阻变大电流减小，结合电路中的电压和电阻可以计算电功率的值.9．如图所示电路的两灯泡L1和L2分别标有“3.8V0.2A”和“3.8V0.3A”字样，闭合开关后两均发光。

假改灯泡的电阻不受温度影响，下列判断正确的是（）A. 两灯串联B. 灯更亮C. 灯的电阻丝更粗D. 电流表的示数为【答案】 B【解析】【解答】解：A、由图可知，电流从电源的正极流出，经开关后分为两支，一支经过灯泡L1，另一支经过左侧电流表A1和灯泡L2，汇合到电流表A2再回到电源的负极，因此，两灯泡并联，A不符合题意。

B、两灯泡L1和L2分别标有“3.8V0.2A”和“3.8V0.3A”字样，由I= 可得，R1＞R2，两灯泡并联，其两端电压相等，由P= 可知，灯泡L1的实际功率小于灯泡L2的实际功率，则灯L2更亮，B符合题意；C、已知由于灯丝的材料相同，长度相同，L2电阻小于L1电阻，所以L2灯丝就较粗，C不符合题意；D、由图知，两节干电池串联，则电源电压为3V；如果两灯能正常发光，则A2的示数为0.2A+0.3A=0.5A；由于电源电压小于两灯泡的额定电压为3.8V，所以此时两灯泡都不能正常发光，则A2的示数应小于0.5A，D不符合题意。

故答案为：B【分析】结合实物图，理清元件的连接方式及电表的测量对象，根据I= 可求得其电阻，假改灯泡的电阻不受温度影响，由P=可知其实际功率大小，灯泡的亮度取决于其实际功率大小；再根据影响电阻大小的因素分析得到两灯灯丝的粗细关系.10．如图所示的电路中，a、b、c是三只电表（电压表或电流表），闭合开关S，标有“3V1.5W”的灯泡L1正常发光，标有“6V3W”的灯泡L2发光较暗。

合集下载

中考物理总复习《电功率》专项测试题(附带答案)

中考物理总复习《电功率》专项测试题(附带答案)

中考物理总复习《电功率》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列家用电器中，利用电流热效应工作的是（）A．电视机B．电脑C．电风扇D．电饭煲2．在如图所示的电路中，电源的电压保持不变，R1为定值电阻。

开关S闭合后，将滑动变阻器2R的滑动触头向右移动时，下列说法正确的是（）A．电压表V的示数减小B．电流表A的示数减小R消耗的电功率变大C．电流表A1的示数减小D．滑动变阻器23．小明同学在家中拍到一张电能表的照片，如图所示。

当家中只有电风扇单独工作10min 时，电能表的转盘转了6转，下列说法正确的是（）A．电能表是测量用电器消耗电能快慢的仪器B．该电能表显示的示数为3145kW h⋅C．该电能表允许通过的最大功率为2200WD．电风扇消耗的电能为0.01kW h⋅4．测温棚内的自动测温装置除测量体温外还能记录通过的人数。

如图所示，R为定值电阻，R0是光敏电阻，电源电压为3V。

闭合开关S，无人通过时，电压表示数为2.5V，有人通过时，挡住入射到光敏电阻上的光，光敏电阻阻值变为10Ω，电压表示数变为2V，装置计数一次。

下列说法正确的是（）A．有人通过，R0的电流变大B．有人通过，电路总功率变小C．无人通过，R的阻值为25ΩD．无人通过，R0的功率为0.2W5．如图—1所示的电路，电源电压不变，R0为定值电阻，R为滑动变阻器。

闭合开关，滑片P从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值的变化的关系如图—2所示。

下列说法正确的是（）A．滑片从最左端向最右端滑动过程中，电流表示数变小B．滑片滑动过程中，电压表与电流表示数之比不变C．电源电压为9VD．电路消耗的最大功率为7.2W6．如图甲是通过小灯泡L的电流跟其两端电压关系。

现将小灯泡L与电阻R连入图乙所示电路中，只闭合S，小灯泡的实际功率为1.8W；再闭合S1，电流表示数为0.9A。

电功率压轴试题分类汇编及答案(word)

电功率压轴试题分类汇编及答案(word)

电功率压轴试题分类汇编及答案（word）一、电功率选择题1．如图甲，电源电压恒定，R0为定值电阻，电阻R的阻值随环境温度变化而改变．改变环境温度，定值电阻R0两端的电压U0随温度t变化的关系如图乙所示．则下列描述R两端的电压U、电路消耗的总功率P随温度t变化的关系图线中，可能正确的是（）A. B. C. D.【答案】B【解析】【解答】由图甲知道，R0与R串联，电压表测量的是R0的电压；由图乙知道，随着温度的升高，R0两端的电压降低，说明随着温度的升高电阻R两端的电压增加，由串联分压知道，随着温度的升高R的阻值的阻值增加，R两端的电压增大，A不符合题意，B符合题意；随着R的阻值的阻值增加，电路的总电阻增加，由欧姆定律知道，电路的总电流减小，由P=UI知道，电源电源不变，总电流减小，所以电路的总功率减小，D不符合题意，由图乙知道，电路的电流与温度呈线性变化，所以总功率与温度也呈线性变化，C不符合题意，故答案为：B。

【分析】结合电路图理清电路的连接方式及电表的测量对象，由于电阻R的阻值随环境温度的变化而变化，由图乙可知，当温度升高时电阻R0两端的电压线性变小，定值电阻的电流线性变小；根据串联电路电压的特点，判断出电阻R两端的电压的变化；因为电源电压保持不变，根据P=UI判断出电路消耗的总功率的变化.2．如图所示，电源电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=48Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（）A. 要使电压表的示数增大1V，小灯泡L两端的电压就会减小1VB. 小灯泡L的最小实际电功率为0.6WC. 当滑片P移到变阻器的中点时，小灯泡L正常发光D. 当滑片P移到最右端时，通电10s滑动变阻器消耗的电能是19.2J【答案】D【解析】【解答】由电路图可知，闭合开关后，滑动变阻器R与灯泡L串联，电压表测灯泡L两端的电压。

（1）由电压表测灯泡L两端的电压可知，电压表的示数增大1V，小灯泡L两端的电压就会增大1V，A不符合题意；（2）由P＝UI＝可得，灯泡的电阻：＝12Ω，当滑片P移到最右端时，接入电路中的电阻最大，电路中的电流最小，小灯泡的实际功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路中的最小电流：I＝＝0.2A，则小灯泡L的最小实际电功率：P L小＝I2R L＝（0.2A）2×12Ω＝0.48W，B不符合题意；通电10s滑动变阻器消耗的电能：W R ＝I2Rt＝（0.2A）2×48Ω×10s＝19.2J，D符合题意；（3）当滑片P移到变阻器的中点时，电路中的电流：I′＝ A，此时灯泡的实际功率：P L′＝（I′）2R L＝（ A）2×12Ω≈1.33W＜3W，所以，此时灯泡不能正常发光，C不符合题意。

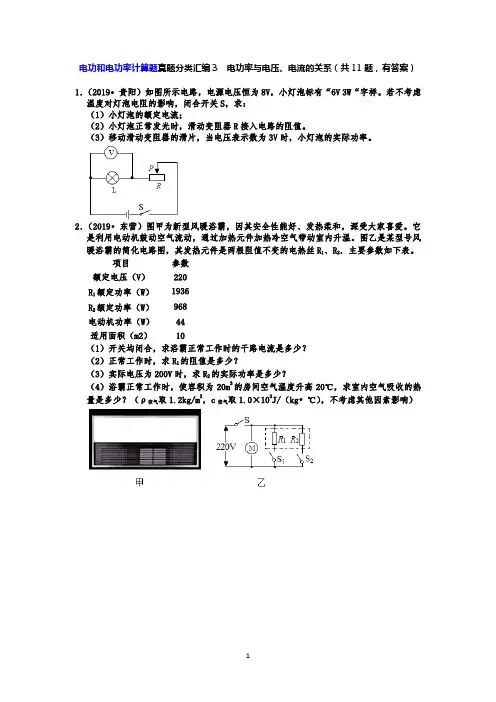

【中考物理真题2019】电功和电功率计算题真题分类汇编3 电功率与电压、电流的关系(共11题,有答案)
