Protel 99SE元件库介绍Protel 99SE是一种常用的电子设计自动化（EDA）软件。

元件库是Protel 99SE中非常重要的一部分，它包含了各种电子元器件的信息，可以帮助电子工程师在电路设计时快速找到合适的元件并进行布局和连线。

本文档将介绍Protel 99SE元件库的基本概念和用法，以及如何添加和管理元件库中的元件。

元件库的类型Protel 99SE的元件库分为两种类型：原生元件库和用户自定义元件库。

原生元件库原生元件库是Protel 99SE自带的元件库，包含了常用的电子元器件，如传感器、电容、电感、晶体管等。

用户可以直接在原生元件库中选择合适的元件进行设计。

用户自定义元件库除了原生元件库，Protel 99SE还提供了用户自定义元件库的功能。

用户可以根据自己的需求创建新的元件库，并添加自己设计的元件。

这样一来，用户就可以方便地管理和分享自己的元件库，同时可以快速找到需要的元件。

元件库的导入和导出Protel 99SE提供了元件库的导入和导出功能，这样用户可以方便地将元件库从一个项目中导出并导入到另一个项目中。

导出元件库要导出元件库，用户可以按照以下步骤操作：1.打开Protel 99SE软件，并加载需要导出元件库的项目。

2.在元件库管理界面，选择需要导出的元件库，并点击导出按钮。

3.选择保存的位置和文件名，并点击确认导出。

导入元件库要导入元件库，用户可以按照以下步骤操作：1.打开Protel 99SE软件，并加载需要导入元件库的项目。

2.在元件库管理界面，点击导入按钮。

3.选择要导入的元件库文件，并点击确认导入。

元件库管理在Protel 99SE中，用户可以方便地管理和添加元件库中的元件。

添加元件要添加元件，用户可以按照以下步骤操作：1.打开Protel 99SE软件，并加载需要添加元件的项目。

2.在元件库管理界面，选择需要添加元件的元件库，并点击添加按钮。

3.输入元件的名称、型号、封装等信息，并点击确认添加。

2024利用Protel99SE设计PCB基础教程

2024利用Protel99SE设计PCB基础教程

利用Protel99SE设计PCB基础教程目录•基础知识与概念•原理图设计入门•PCB设计进阶操作•层次化设计与多板协同•报表输出与文档整理•实战案例分析与讨论01基础知识与概念PCB设计简介PCB（Printed Circuit Board）…即印制电路板，是电子元器件的支撑体，也是电子元器件电路连接的提供者。

PCB设计的重要性PCB设计的好坏直接影响电子产品的性能、可靠性和成本。

PCB设计的发展趋势随着电子技术的不断发展，PCB设计正朝着高密度、高速度、高可靠性、低成本的方向发展。

Protel99SE软件概述Protel99SE软件介绍Protel99SE是Protel公司推出的一款基于Windows平台的电子设计自动化软件，广泛应用于电路原理图设计、印制电路板设计等领域。

Protel99SE软件特点界面友好、操作简便、功能强大、支持多种文件格式等。

Protel99SE软件安装与配置安装Protel99SE软件需要一定的计算机硬件配置，同时需要进行相应的软件配置，如设置工作区、加载元件库等。

原理图与PCB关系原理图与PCB的关系原理图是电路设计的图形化表示，而PCB是电路的物理实现。

原理图与PCB之间需要相互转换，即将原理图转换为PCB图，或者将PCB图转换为原理图。

原理图与PCB的转换过程在Protel99SE中，可以通过网络表文件（Netlist）将原理图与PCB进行关联和转换。

网络表文件包含了原理图中所有元件的封装信息、连接关系等信息，是原理图与PCB之间的桥梁。

设计流程与规范PCB设计流程一般包括原理图设计、元件封装制作、PCB布局、布线、DRC检查、输出制板文件等步骤。

PCB设计规范为了保证PCB设计的质量和可靠性，需要遵循一定的设计规范，如元件布局规范、布线规范、接地规范、电源规范等。

这些规范可以帮助设计师避免一些常见的错误和问题，提高设计效率和成功率。

02原理图设计入门010204原理图编辑器介绍编辑器界面与工具栏功能菜单命令与快捷键操作原理图编辑器设置与参数配置原理图模板创建与保存03元件库类型与加载方式元件封装与引脚定义元件属性编辑与修改元件库自制与扩展方法元件库与元件管理01020304新建原理图文件并设置参数放置元件并调整布局连接电路并添加注释原理图打印输出与分享绘制原理图基本步骤原理图检查与错误排查电气规则检查与报告生成网络表比对与错误定位元件封装完整性检查常见问题分析与解决方案03PCB设计进阶操作菜单栏与工具栏显示当前设计项目的结构，方便管理各个设计文件。

Protel99SE教程第3章原理图元件库编辑

Protel99SE教程第3章原理图元件库编辑

Add按钮：加入新的同组元件 Del按钮：删除列表框中选中的元件。 Description按钮：单击该按钮，屏幕弹出图3-4所示的元 件信息编辑对话框，用于设置元件的默认标号、封装形式（可以 有多个）、元件的描述等信息。 Update Schematics按钮：作用是使用库中新编辑的元件更 新原理图中的同名元件。 ⑶Pins区。列出在Component区中选中元件的管脚。
插入图片
• Place|Drawing Tools|Graphic命令或快捷键 • 启动此命令后,出现Image File对话框,找到指定
图片,单击”打开”即插入该图片. • 双击该图片设置其属性 • 按[Tab]键设置其属性. • 单击图片,在其周围出现控点
3.3.3 IEEE工具栏
执行菜单View→Toolbars→IEEE Toolbar，或单击主工具 栏上按钮 ，可以打开或关闭IEEE工具栏。
Name：设置管脚的名称。 Number：设置管脚号。
Orientation下拉列表框：设置管脚的放置方向。 Dot Symbol复选框：选中后管脚末端出现一个小圆圈，代 表该管脚为低电平有效。 Clk Symbol复选框：选中后管脚末端出现一个小三角形， 代表该管脚为时钟信号管脚。 Electrical Type下拉列表框：设置管脚的类型，共有八种 管脚类型，即Input输入型、I/O输入/输出型、Output输出型、 Open Collector集电极开路输出型、Passive无源型、Hiz 三态 输出型、Open Emitter发射极开路输出型、Power电源型。 Hidden复选框：选中后管脚具有隐藏特性，管脚不显示。 Pin Length：设置管脚的长度。 参数设置完毕，单击OK按钮，将管脚移动到合适位置后， 单击鼠标左键，放置管脚。 放置管脚时要注意管脚只有一端具有电气特性，在放置时应 将不具有电气特性的一端（即光标所在端），与元件图形相连。

Protel99SE设计PCB基础教程

Protel99SE设计PCB基础教程
检查信号路径是否畅通、电源和地线是否短路、元器件之 间是否有干扰等。
04
PCB布线设计
布线原则与规则
遵循电气规则
确保信号完整性，减少电磁干扰（EMI）和串扰。
遵循设计规则
根据PCB制造工艺要求，设置合适的线宽、线距 、过孔等参数。
遵循布局原则
优化布线路径，减少走线长度和交叉，提高信号 传输效率。
报表生成与打印
Protel99SE提供了丰富的报表 生成功能，如元件清单、网络表
、钻孔报表等。
设计者可以根据需要选择相应的 报表类型，并进行自定义设置， 如选择输出格式、排序方式等。
报表生成后，可以直接打印输出 或导出为其他格式文件，如
Excel、PDF等，方便后续的生 产和采购工作。
光绘文件
01
在布线时，需要遵循一定的规则和标准。例如，电源线应该尽量短且粗 ，地线应该尽量宽且连续，信号线应该避免与电源线或地线交叉等。此 外，还需要注意布线层的选择和布线的优先级等因素。
03
PCB布局设计
PCB布局原则
• 遵循“先大后小，先难后易”的布置原则，即重要的单元电路、核心元 器件应当优先布局。
• 布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件。 布局应尽量满足以下要求：总的连线尽可能短，关键信号线最短；去耦 电容的布局要尽量靠近IC的电源管脚，并使之与电源和地之间形成的回 路最短；减少信号跑的冤枉路，防止在路上出意外。
02
PCB的主要作用是使各种电子元 器件形成预定电路的连接，起中 继传输的作用，是电子产品的关 键电子部件之一。
PCB设计流程
PCB布局
将原理图中的元器件按照实际 电路板的尺寸和布局要求进行 摆放。
DRC检查

第二章Protel99SE原理图设计基础

第二章Protel99SE原理图设计基础

2. 使用键盘实现图纸的放大和缩小
• 放大： 按PageUP键，放大绘图区域； • 缩小： 按PageDown键，可以缩小绘图区 域； • 归中： 按Home键，回到工作区中心位置； • 更新： 按End键，刷新当前显示区域； • 移动当前位置： 通过四个方向键来调整实 现。
2.3 图纸属性设置
主要功能
• ：（Edit/Move/Move Selection）移动已 选对象； • ：（View/Toolbars/Drawing Tools）关 闭或打开绘图工具栏； • ：（View/Toolbars/Wiring Tools）关闭 或打开连线工具栏； • ：（Simulate/Setup）打开仿真的选项设 置项；
• 绘制工具分为图形绘制工具和原理图绘制 工具，可以通过菜单命令 View/Toolbars/Drawing Tools和 View/toolbars/Wiring Tools打开和关闭。
4.专用工具
• 一般可以通过主菜单栏的View/Toolbars中的相应条目打 开和关闭。它们有电源与接地工具（Power Objects）， 常用器件工具（Digital Objects），模拟信号源工具 （Simulation Sources），PLD工具（PLD Tools）。
3. 设置图纸的方向
• 对话框左边Options区的Orientation栏用来 设置图纸的方向，横放（图形水平放置） 选Landscape，竖放（图形ቤተ መጻሕፍቲ ባይዱ直放置）选 Portrait。
4. 设置标题栏的类型
• Protel 99 SE提供两种图纸标题栏格式 Standard和ANSI，Standard为普通型， ANSI为美国国家标准类型，可通过对话框 中的Title Block选项决定是否选用。该项选 中后，其右边的下拉菜单才能指定以上两 项标准图纸中的一种。用户也可以按自己 的要求或其他标准重新设计标题栏。

protel99se元器件封装步骤

protel99se元器件封装步骤

protel99se元器件封装步骤
使用Protel 99SE进行元器件封装的一般步骤如下：
1. 打开Protel 99SE软件，在主菜单中选择“File”->"New"->"Library"，创建一个新的库文件。

2. 在新创建的库文件中添加需要封装的元件。

可以通过“Browse”按钮找到已经设计好的元件，也可以手动绘制一个新的封装元件。

对于后者，可能需要了解一定的PCB绘制知识。

3. 元件放置完成后，通过双击该元件或者右键选择属性(Properties)，在弹出的属性对话框中，可以看到封装信息已经被显示出来。

4. 如果需要进行一些基础的调整（如修改引脚编号、长度、角度等），可以在设计环境内直接对元件进行调整。

这一步需要根据具体需求和绘图经验来操作。

5. 对完成封装的元件进行保存，并按照元件型号和封装方式建立文件夹进行分类管理。

6. 最后，将完成的封装元件导入到工程中，就可以开始根据需要进行使用了。

以上步骤仅供参考。

如果遇到问题，可以参考Protel 99SE的官方教程或寻求专业人士帮助。

Protel99SE教程--第3章--原理图元件库编辑

Protel99SE教程--第3章--原理图元件库编辑

绘制圆弧与椭圆弧
• Place|Drawing Tools|Arcs 或EllipticalArcs命令或单击快捷键 • 启动绘制圆弧命令后,在待绘图形的圆弧中心处单击鼠标左键,然 后移动鼠标出现圆弧预拉线,调整圆弧半径,然后单击左键,指针自 动移到圆弧缺口的一端,调整好位置后单击左键,结束绘制. • 按[Tab]键设置圆弧属性 • 双击已绘好的圆弧设置属性 • 属性:中心点的X,Y坐标;线宽;缺口的起始/结束角度;线条颜色;选 取状态;圆弧半径或X轴半径Y轴半径 • 单击绘好的圆弧,进入点取状态:半径及缺口端点处出现控点
Orientation下拉列表框：设置管脚的放置方向。 Dot Symbol 复选框：选中后管脚末端出现一个小圆圈，代 表该管脚为低电平有效。 Clk Symbol 复选框：选中后管脚末端出现一个小三角形， 代表该管脚为时钟信号管脚。 Electrical Type 下拉列表框：设置管脚的类型，共有八种 管脚类型，即Input输入型、I/O输入/输出型、Output输出型、 Open Collector集电极开路输出型、Passive无源型、 Hiz 三态 输出型、Open Emitter发射极开路输出型、Power电源型。 Hidden复选框：选中后管脚具有隐藏特性，管脚不显示。 Pin Length：设置管脚的长度。 参数设置完毕，单击 OK 按钮，将管脚移动到合适位置后， 单击鼠标左键，放置管脚。 放置管脚时要注意管脚只有一端具有电气特性，在放置时应 将不具有电气特性的一端（即光标所在端），与元件图形相连。
绘制Bezier曲线
• Place|Drawing Tools|Beziers命令或单击快捷键 • 启动绘制Bezier曲线命令后,鼠标为一大十字符 号,先确定第一点,再确定第二点,第三点…直到 单击右键结束 • 双击曲线设置属性:线宽;线颜色;选取状态 • 单击曲线,显示出曲线生成的控点.拖动这些控 点可以调整曲线的形状

Protel99SE教程,使用方法

Protel99SE教程,使用方法

1.3.3
印制电路板设计环境 1．丰富的设计规则 2．易用的编辑环境 3．智能化的交互式手工布线 4．丰富的封装元件库及便简的元件库 编辑和组织操作 5．智能化的基于形状的自动布线功能 6．可靠的设计校验
1.4
电路板设计的基本步骤
一般而言，设计电路板最基本的过程可以分为
以下3大步骤。 1．电路原理图的设计 电路原理图的设计主要是用Protel 99 SE的 原理图设计系统来绘制电路原理图。
二、元件方向的调整

【Space】键（空格键）：每按一次，被选中的元 件逆时针旋转90°。


【X】键：使元件左右对调。
【Y】键：使元件上下对调。
2.3.5 改变元件属性
• 【Attributes 】选项卡中的内容较为常用，它包 括以下选项。 （1 ）Lib Ref：在元件库中定义的元件名称，不 会显示在绘图页中。
2．产生网络报表 网络表可以从电路原理图中获得，同时Protel 99 SE也提供了从电路板中提取网络表的功能。
3．印制电路板的设计 印制电路板的设计主要是利用Protel 99 SE的 PCB设计系统来完成印制电路板图的绘制。
第2章
原理图设计
2.1 2.2 2.3 2.4 2.5 2.6
原理图设计的步骤 绘制原理图前的必要准备 放 置 元 件 绘制原理图 绘制原理图的方法总结 原理图文件的管理
2.4.2
利用网络标号实现电气连接
在电路图中，有些本该连接的元件之间是悬空 的，取而带之的是有标号的引出线段，这实际上 是一种利用网络标号实现电气连接的方法。网络 标号实际意义就是一个电气节点，具有相同网络 标号的元件引脚、导线、电源及接地符号等具有 电气意义的图件，在电气关系上是连接在一起的。

Protel99SE原理图设计系统菜单及常用工具栏

Protel99SE原理图设计系统菜单及常用工具栏

Protel99SE原理图设计系统菜单及常用工具栏Protel 99 SE原理图设计系统菜单及常用工具栏1. Protel 99 SE原理图设计系统菜单①File（文件）下子菜单New…新建文档New Design…新建项目Open… 打开文档Open Full Project 打开当前项目的文档Close 关闭当前文档Close Design 关闭当前项目Import 导入…Export 导出…Save 保存当前文档Save As…文档另存为Save Copy As…当前文档备份Save All 保存所有文档Setup Printer…打印设置Print 打印当前文档Exit 退出Protel②Edit（编辑）下子菜单Undo 撤销本次操作Redo 恢复上次操作Cut 剪切Copy 复制Paste 粘贴Paste Array…阵列式粘贴Clear 直接清除被选定的对象Find Text…查找文字Replace Text…替换文字Find Next…查找下一个Select 选择Deselect 撤销选择Toggle Selection 选择切换Delete 清除（鼠标单击被选定的对象）Change 打开属性对话框（鼠标单击被选定的对象）Move 移动对象Align 排列对象Jump 跳转（可跳转到标记或者图纸的原点）Set Location Marks 设置标记Increment Part Number 功能单元序号增量变化Export to Spread…生成更详细的元器件清单（XLS文件）③View(视图)下子菜单Fit document 放大整个文档到窗口Fit All Objects 放大所有对象到窗口Area 区域放大Around Point 放大微小区域50% 50%缩放100% 100%缩放200% 200%缩放400% 400%缩放Zoom In 放大Zoom Out 缩小Pan 以鼠标处为屏幕中心缩放Refresh 刷新Design Manager 设计管理器开关Status Bar 状态栏开关Command Status 命令栏开关ToolBars 工具栏开关Visible Grid 可视栅格设置对话框开关Snap Grid 捕捉栅格设置对话框开关Electrical Grid 电气栅格设置对话框开关④Place(放置)下子菜单Bus 放置总线Bus Entry 放置总线入口Part…放置元器件Junction 放置连接点Power Port 放置电源（地）Wire 放置导线Net Label 放置网络标号Port 放置I/O端口Sheet Symbol 放置图纸符号Add Sheet Entry 放置图纸入口Directives 放置非ERC点等Annotation 放置字符串Text Frame 放置文本框Drawing Tools 绘图工具栏开关Process Container 放置过程容器标志⑤Design（设计）下子菜单Update PCB…更新到PCB Browse Library…打开元器件浏览器Add/Remove Library…添加、删除元器件库Make Project Library 生成项目元器件库Update Parts In Cache 更新缓存中的部件Template 模板Create Netlist…创建网络表Create Sheet From Symbol 由图纸符号创建图纸Create Symbol From Sheet 由图纸创建图纸符号Options…打开文档属性对话框⑥Tools（工具）下子菜单ERC…启动电气规则检查Find Component…查找元器件Up/Down Hierarchy 层次电路切换Complex To Simple 将层次电路的复杂式结构转换为简单式结构Annotate…统一修改标号Back Anotate…按文件内容对元器件标号Database Links…使用数据库内容更新原理图Process Containers 过程容器Cross Probe 原理图与PCB间交互查找Select PCB Components 到PCB查看选定元器件Preferences…打开参数选择对话框⑦Report（报告）下子菜单Selected Pins…查看被选定的引脚Bill of Material 生成元器件清单Design Hierarchy 生成层次设计表Cross Reference 生成交叉参考表Add Port References（Flat）添加端口参考Add Port References(Hierarchical) 添加端口参考（层次设计）Remove Port References 清除端口参考Netlist Compare…生成网络比较表2. Protel 99 SE原理图设计系统常用工具栏①画线工具栏如图附录1-1所示，由左至右、由上至下依此为：放置导线、放置总线、放置总线入口、放置网络标号、放置电源（地）、放置元件、放置图纸符号、放置图纸入口、放置端口、放置连接点、放置忽略ERC检查点、放置PCB布线指示。

Protel 99se设计电路及PCB实例

Protel 99se设计电路及PCB实例

Protel 99se设计电路及PCB实例这个实例的目的,是通过设计一个例子,让大家掌握Portel 99SE的基本设计流程,对于prot el 99SE的使用,在不久的将来,我们将详细的介绍基本的用法,现在这个例子,仅是让大家了解一下基本protel99se的基本过程在这里,我们将用Protel99se画一个简单的SCH,再导出网络表,然后,再能过protel99se画出PCB的整个过程。

一、原理图，这次，我们用Protel 99se画的例子，将是以下这个样子，对于本文中的图片，不太清晰的，在图片中右键然后另存为，这样就可以看得清楚了.这是一个移动广告灯的原理图，使用的元件如下表所列序号名称(数量) 参数(型号) 元件所在库封装名称Rl一R8 电阻器／8只RT-1/2-470欧Device．Lib/Res2 AxiALO 0.5Cl～C2 瓷介电容器／2只CC．63V．20P Device．Lib/Cap RAD0．1C3 电解电容器／1只CD一16V—lOftl／16Device．1ib／Cap RB．2／．4C4～C5 电解电容器／2只Cml6V-100lcF／16VDl～VD8发光二极管／8只 5 Device．1ib／LED RADO．1 J1 外接电源焊接孔* Device．1il)／CON AXIAlD．82>J2～J3 >8针插座* Device．1ⅣCON8 SIP8XL 晶体／1只12MHz Device.lib/CRYSTAL．RADO．2Nl 三端稳压／1只7805 Device.lib/CON3 T0—92BN2 单片机／1片8051 InteL／D—intel．1ih／'8051DIP40一、用Portel 99se/98原理图，这次，我们用Protel 99se画的例子，将是以下这个样子，对于本文中的图片，不太清晰的，在图片中右键然后另存为，这样就可以看得清楚了.(1)绘制原理图1)设置图纸大小—启动Protel 98一单击界面左边“EDA选项卡”中的【Sch】项(或者菜单栏中File—New—Sch图标)一获得默认B型工程图纸。

protel99se怎么画元件

protel99se怎么画元件

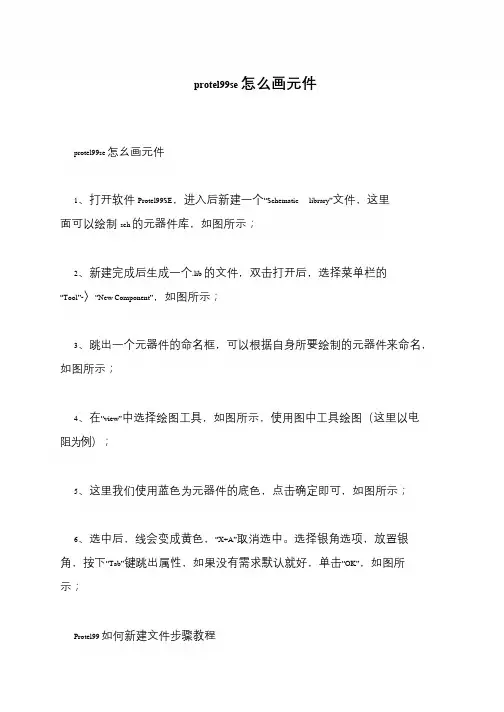

protel99se 怎么画元件
