机械、工程、工艺图样代号编制规则
本规则的编制目的是使公司的机械图纸代号、工程图纸代号、工艺图
纸代号得到统一，便于库房、财务、采购、生产、技术资料等的管理，同
时使各公司间资源得到最大化利用。
本规则编制参照了《JB/T5054.8》、《JB－T9164-1998 工艺装备编号方
法》等，同时根据公司过去相关编码规则和管理等情况，并结合公司生产
中的实际使用情况编制而成。本规则的解释权属于技术部。
1、图号编制可采用下列字符
0～9阿拉伯数字
A-Z拉丁字母（O、I除外）
-短横线
2、一般要求
每个产品、部件、零件的图样和文件均应有独立的代号。
（1） 采用表格图时，表中每种规格的产品、部件、零件都应标出独立的代
号。
（2） 同一产品、部件、零件的图样用数张图纸绘制时，各张图样标注同一
代号。
（3） 同一CAD文件作用两种以上的存储介质时，每种存储介质中的CAD
文件都应标注同一代号。
（4） 通用件的编号应参照JB/T5054.8或按企业标准规定。

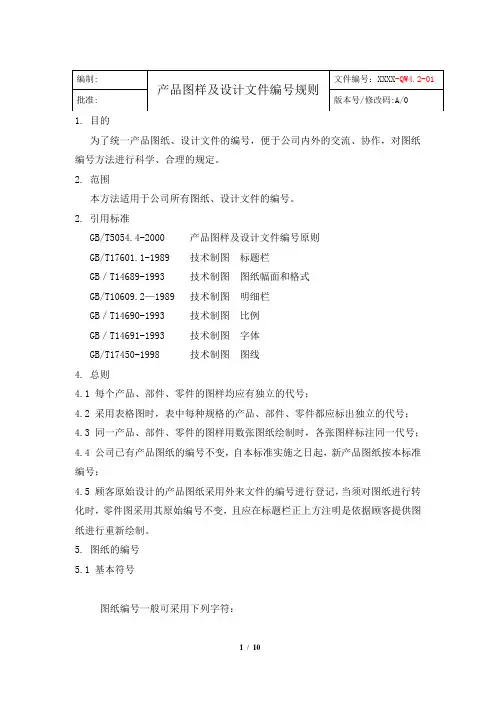

1.目的为了统一产品图纸、设计文件的编号，便于公司内外的交流、协作，对图纸编号方法进行科学、合理的规定。
2. 范围本方法适用于公司所有图纸、设计文件的编号。
2.引用标准GB/T5054.4-2000 产品图样及设计文件编号原则GB/T17601.1-1989 技术制图标题栏GB／T14689-1993 技术制图图纸幅面和格式GB/T10609.2—1989 技术制图明细栏GB／T14690-1993 技术制图比例GB／T14691-1993 技术制图字体GB/T17450-1998 技术制图图线4. 总则4.1 每个产品、部件、零件的图样均应有独立的代号；4.2 采用表格图时，表中每种规格的产品、部件、零件都应标出独立的代号；4.3 同一产品、部件、零件的图样用数张图纸绘制时，各张图样标注同一代号；4.4 公司已有产品图纸的编号不变，自本标准实施之日起，新产品图纸按本标准编号；4.5 顾客原始设计的产品图纸采用外来文件的编号进行登记，当须对图纸进行转化时，零件图采用其原始编号不变，且应在标题栏正上方注明是依据顾客提供图纸进行重新绘制。
5. 图纸的编号5.1 基本符号图纸编号一般可采用下列字符：——0～9 阿拉伯数字；——A～Z 拉丁字母（O、I 除外）；——短横线。
5.2 编号的组成5.2.1 本公司图纸按隶属关系编号，隶属编号是按产品、部件、零件的隶属关系编号，隶属编号其代号由产品代号和隶属号组成。
5.2.2 隶属编号由数字组成。
产品代号占两位（由“01—99”表示）。
部件代号占四位，最多分四级，第一位代表一级部件，第四位代表四级部件（每一位由数字“1—9”表示，如只有两级部件，其后两位用“0”表示）。
零件代号占三位（由“001—999”表示，“000”表示部件）。
部件代号与零件代号中间用短横线隔开。
5.2.3 特征码由客户产品代号表示，基础型产品可以不带特征码。
特征码由字母和数字组成，码位不超过 8 位，如SX2190N车型其特征号为“SX2190N”。

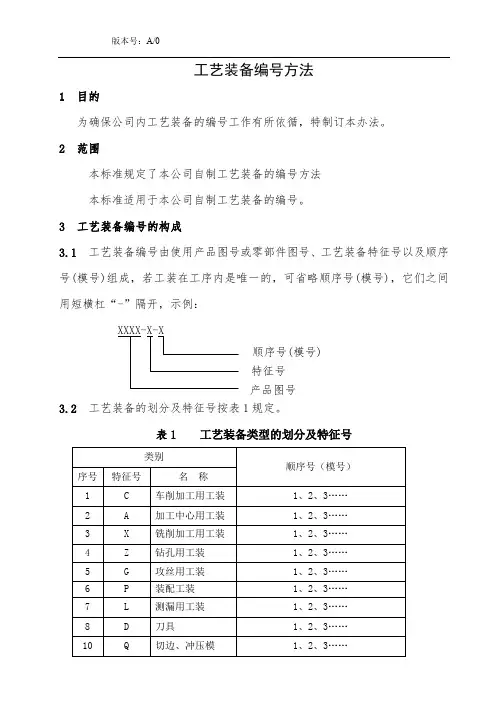

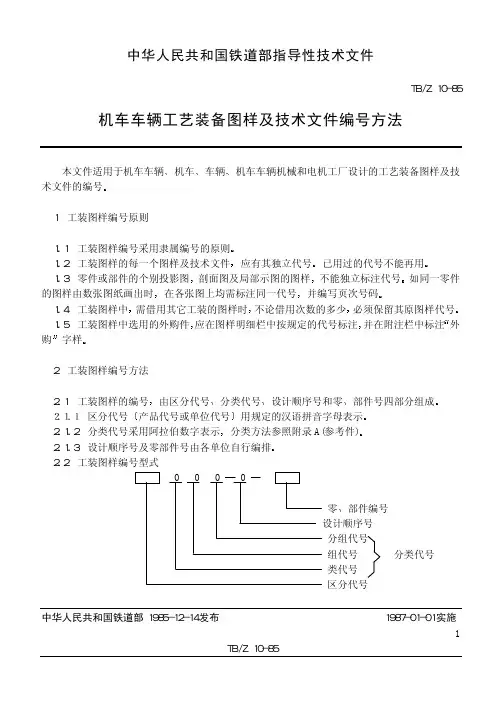

工艺装备编号方法
1 目的
为确保公司内工艺装备的编号工作有所依循，特制订本办法。
2 范围
本标准规定了本公司自制工艺装备的编号方法
本标准适用于本公司自制工艺装备的编号。
3 工艺装备编号的构成
3.1 工艺装备编号由使用产品图号或零部件图号、工艺装备特征号以及顺序号(模号)组成，若工装在工序内是唯一的，可省略顺序号(模号)，它们之间用短横杠“-”隔开，示例：
3.2 工艺装备的划分及特征号按表1规定。
表1 工艺装备类型的划分及特征号
特征号 产品图号
顺序号(模号)
4 工艺装备编号举例 例 ：
10017193检具（只有1个检具）编号为
加工中心用夹具 产品图号
1个检具。
机械学院毕业设计《机械工程CAD制图规则》机械基础部宋胜伟编制1一、范围本标准规定了机械工程中用计算机辅助设计时的制图规则。
本标准适用于在计算机及其外围设备中进行显示、绘制、打印的机械工程图样及有关技术文件。
二、基本格式（GB/T 17825.2-1999）1．图幅与图框（1）图纸幅面尺寸用计算机绘制CAD图时，其图幅及格式应符合《国家标准技术制图图幅》（GB/T14689-1993）的有关规定。
绘制图样时，优先采用表1中规定的幅面尺寸，必要时可以沿长边加长。
对于A0、A2、A4幅面的加长量应按A0幅面长边的八分之一的倍数增加。
对于A1、A3幅面的加长量应按A0幅面的四分之一的倍数增加，A0及A1幅面也允许同时加长两边。
表1 幅面及周边尺寸单位：mm2（2）图框格式无论图样是否装订，均应在图幅内画出图框和对中符号，并用粗实线绘制。
需要装订的图样，其格式如图1（a）所示，周边尺寸见表1。
一般采用A4幅面竖装或A3幅面横装。
不留装订边的图样，其图框格式如图1（b）所示，周边尺寸e见表1。
(a)(b)图1 图框格式2．标题栏每张用AutoCAD绘制的工程图样中都应该有标题栏，其3格式如图2所示。
所有的标题栏都应该配置在AutoCAD工程图纸的右下方，标题栏中的文字方向为看图的方向。
而且标题栏的字体和线型应该符合工程制图标准。
标题栏中的年、月、日都要按规定填写齐全。
标题栏一般由更改区、签字区、其他区、名称和代号区组成。
也可以按实际需要增加或者减少。
（1）更改区：一般由更改标记、处数、分区、更改文件号、签名和年、月、日等组成。
它的内容应该按由下而上的顺序填写，也可以根据实际情况顺延；或者放在图样中其他地方，但应该有表头。
（2）签字区：一般由设计、审核、工艺、标准化、批准、签名和年、月、日等组成。
（3）其他区：一般由材料标记、阶段标记、重量、比例等组成。
（4）名称及代号区：一般由单位名称、图样名称和图样代号等组成。
