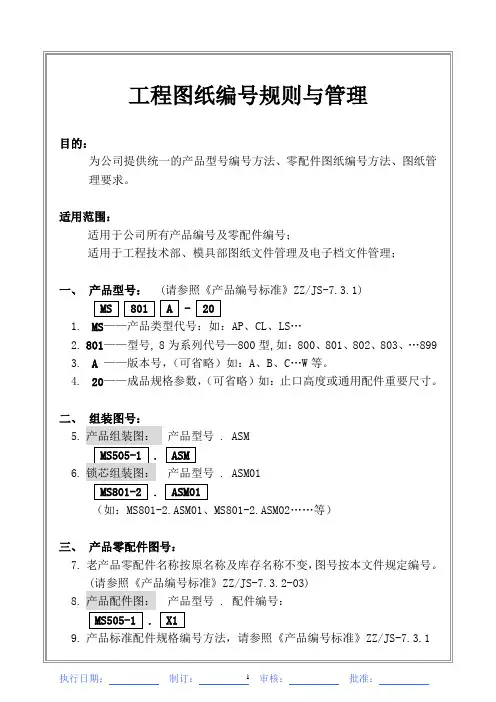

总装图图号编制规则草案

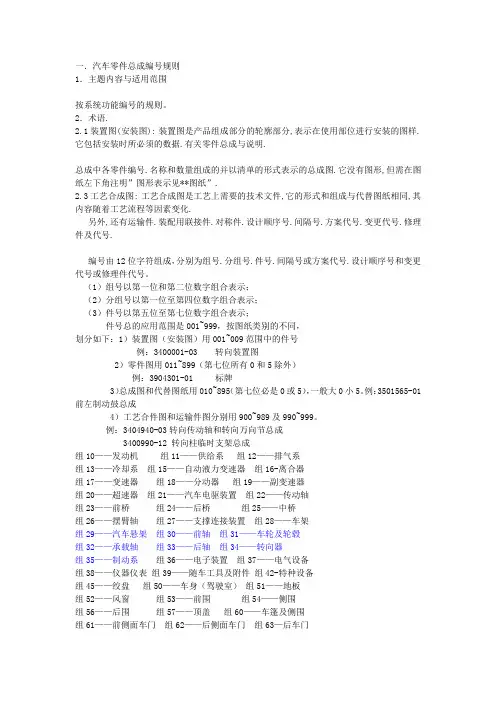

一．汽车零件总成编号规则1．主题内容与适用范围按系统功能编号的规则。

2．术语.2.1装置图(安装图): 装置图是产品组成部分的轮廓部分,表示在使用部位进行安装的图样.它包括安装时所必须的数据.有关零件总成与说明.总成中各零件编号.名称和数量组成的并以清单的形式表示的总成图.它没有图形,但需在图纸左下角注明”图形表示见**图纸”.2.3工艺合成图: 工艺合成图是工艺上需要的技术文件,它的形式和组成与代替图纸相同,其内容随着工艺流程等因素变化.另外,还有运输件.装配用联接件.对称件.设计顺序号.间隔号.方案代号.变更代号.修理件及代号.编号由12位字符组成，分别为组号.分组号.件号.间隔号或方案代号.设计顺序号和变更代号或修理件代号。

（1）组号以第一位和第二位数字组合表示；（2）分组号以第一位至第四位数字组合表示；（3）件号以第五位至第七位数字组合表示；件号总的应用范围是001~999，按图纸类别的不同，划分如下：1）装置图（安装图）用001~009范围中的件号例：3400001-03 转向装置图2）零件图用011~899（第七位所有0和5除外）例：3904301-01 标牌3）总成图和代替图纸用010~895（第七位必是0或5），一般大0小5。

例：3501565-01 前左制动鼓总成4）工艺合件图和运输件图分别用900~989及990~999。

例：3404940-03转向传动轴和转向万向节总成3400990-12 转向柱临时支架总成组10——发动机组11——供给系组12——排气系组13——冷却系组15——自动液力变速器组16-离合器组17——变速器组18——分动器组19——副变速器组20——超速器组21——汽车电驱装置组22——传动轴组23——前桥组24——后桥组25——中桥组26——摆臂轴组27——支撑连接装置组28——车架组29——汽车悬架组30——前轴组31——车轮及轮毂组32——承载轴组33——后轴组34——转向器组35——制动系组36——电子装置组37——电气设备组38——仪器仪表组39——随车工具及附件组42-特种设备组45——绞盘组50——车身（驾驶室）组51——地板组52——风窗组53——前围组54——侧围组56——后围组57——顶盖组60——车篷及侧围组61——前侧面车门组62——后侧面车门组63—后车门组64——驾驶员车门组65——总操纵机构组66—安全门组68——驾驶员座组69——前座组70——后座组71—乘客单人座组72—乘客双人座组73—乘客三人座组74——乘客多人座组75——折合座组78——隔板组79——无线电设备组81——空气调节设备组82—附件组84—车前（尾）板制件组85—车厢组86—车厢倾卸机构汽车总图编号规则：1．总图编号结构CA ****——*分别为企业代号，产品代号和类别代号。

图样代号编制规则1、图号编制可采用下列字符0～9阿拉伯数字A-Z拉丁字母（O、I除外）-短横线2、一般要求每个产品、部件、零件的图样和文件均应有独立的代号。

（1）采用表格图时，表中每种规格的产品、部件、零件都应标出独立的代号。

（2）同一产品、部件、零件的图样用数张图纸绘制时，各张图样标注同一代号。

（3）同一CAD文件作用两种以上的存储介质时，每种存储介质中的CAD文件都应标注同一代号。

（4）通用件的编号应参照JB/T5054.8或按企业标准规定。

（5）借用件的编号应采用被借用件的代号。

3、机械零件图样代号编制规则零件图样代号规则：“机器代号－机器系列区分代号－零件编号－附加编号－改进号”以自动磨机为例：ZDMJ —20T —1010 —01 — A自动磨机—20头—编号1010 —附加号01 —第一次重大改进3.1机器代号机器名称代号机器名称代号全自动花岗岩条板抛光机ZDMJ 双锁紧桥式切石机HSGJ-1600线外线桥式切石机DNWQ 液压锁紧柱式切石机DZQ-1600桥式中切机HSQ-1200 龙门切石机HSQ-3500单刀横切机DDHQ 手摇切边机HSQB烧花机SHJ 矿山荒料双刀切石机HSKS仿型柱座柱帽切机HSZM-2500 电脑仿型线条机DNFX异形磨边机HSMB-3800 手扶磨光机HSM-260A磨台HSM-260B 工地轻便切机HSQC-IO（暂留）（暂留）（暂留）（暂留）（暂留）（暂留）注：1、以上代号为已使用的代号，继续沿用，不再进行修改。

2、本规则正式实施后，机器的代号均由4位拉丁字母组成，并且不能以上述代号重复。

3、每种新机器研发成功后，都应该将代号补充到上表内。

4、暂留空不够时，可附表。

附表文件编号：5.1.2.2顺序号（1）顺序号由1位阿拉伯数字组成。

（2）以自然数1、2、3……递增。

5.1.3零件号（1）零件号由2位阿拉伯数字组成。

（2）以01、02、03……递增。

注：本文中经常出现的“xx”是省略的公司名称xx图号编制说明及图纸管理一．图号编制说明1．xx旧图号编制规则：编号规则为：零件编号+模具编号零件编号由：材料或加类型+年月+序号模具编号由：年份+模具套数样式：材料或加工类型+年份后两位数+月份两位数+零件序号-年份扣两位数+模具编号2．图纸存档制作过程验证：旧图纸图号编制过于冗长，也不利于图纸的更改工作。

此次更改编制，除利于图纸更改存档之外，力求把图号的表达更简明，更适合本公司发展要求。

3．新图号编制规则：“xx”首字母或客户（产品）属地+品名及型号简写+零件编号①．xx首字母或图纸属地:本公司图纸图号均以“xx”拼音简写开头，即“AX”；有专属要求，需要区分图号的，以客户属地的拼音或英文简写另行表达。

详见表1-1。

②．图号中的小编号用横杠“-”分开。

③．品名及型号的简写:品名首字母，或是产品简称的简写，如LX01易拉宝，则图号编为：AX-LX01。

品名简写详见表1-2；产品因其型号或有海报尺寸不同，或因开发改进后，需另行出图表达的，则在品名后面加上其型号规格来区分，如: CXTⅡ；LX01-60等等。

对于有父子关系的系例产品，用“.”分隔。

如Easy frame系例产品中开发的A board，可以缩写成“AX-EF.AB”组成如：AL001.1，基中“AL”是铝材aluminum的前两字母大写；“001”是这种零件的序号，“.1”表示它是零件001的子序号(多出现在二次加工中区分零件图纸的不同)。

详见表1-3 零件编号字母表。

⑤. 装配图图号表达时，图号直接用其拼音简写结尾来表示该套产品总成图，即：“ZPT”；子装配图则在其后加上序号ZPTXXX。

二．公司图纸管理要求及注意事项1．非相关岗位工作人员未经上级批示或相关负责人许可，不可擅自调用、更改公司存档图纸。

2．用于存档及生产流通的图纸必须要有设计人员盖章，或是签名以及上级审核批准。

如无：视为无效图纸。

机械图号编写规则 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】图纸编码及填写规范技术部王峰一、目的加强对技术部文件、图纸的管理，使设计、工艺文件管理有规可寻，实现资源共享。

二、适用范围适用于技术部所有设计、工艺图纸的编码及管理。

三、定义本制度所述的技术文件包括产品零件图、装配图、工装、量具图，试制流程图、工艺规程、检验卡片、作业指导书、质量记录、文件资料等。

四、一般要求每个产品、部件、零件的图样和文件均应有独立的代号。

采用表格图时，表中每种规格的产品、部件、零件都应标出独立的代号。

同一产品、部件、零件的图样用数张图纸绘制时，各张图样标注同一代号。

同一CAD文件使用两种以上的存储介质时，每种存储介质中的CAD文件都应标注同一代号。

通用件的编号应参照JB/或按企业标准的规定。

借用件的编号应采用被借用件的代号。

五、主要内容1、软件的使用技术部机械制图统一采用AutoCAD(2D)，Solidworks(3D)；具体版本由技术部商讨决定。

2、图纸编号规则1）产品编号XXX·XX·XX序号产品代号公司代号2）零件图编码规则产品编号：参照1）；特征码（可增加）：零件图——L；装配图——Z；装配流程图——P；工装夹具图——J；版本号：从A-Z进行编号；零件号：从01-99进行编号。

3）装配图编码规则产品编号：参照1）；特征码：参照2）；版本号：从A-Z进行编号；零件号：从01-99进行编号。

4）工装夹具图编码规则产品编号：参照1）；特征码：参照2）；版本号：从A-Z进行编号；零件号：从01-99进行编号。

5）装配流程图编码规则产品编号：参照1）；特征码：参照2）；图号：从01-99进行编号。

6）标准件不进行编号，但必须写明对应国标、品名及规格等参数；7）在相应的图纸标题栏内必须填写相应的版本号；从A-Z进行编写，以次类推；图纸换版是在图纸有很大改动的情况下，图纸勘误不能算换版。

图纸编码及填写规范技术部王峰一、目的加强对技术部文件、图纸的管理，使设计、工艺文件管理有规可寻，实现资源共享。

二、适用范围适用于技术部所有设计、工艺图纸的编码及管理。

三、定义本制度所述的技术文件包括产品零件图、装配图、工装、量具图，试制流程图、工艺规程、检验卡片、作业指导书、质量记录、文件资料等。

四、一般要求4. 1 每个产品、部件、零件的图样和文件均应有独立的代号。

4. 1.1 采用表格图时，表中每种规格的产品、部件、零件都应标出独立的代号。

4. 1. 2 同一产品、部件、零件的图样用数张图纸绘制时，各张图样标注同一代号。

4. 1.3 同一CAD文件使用两种以上的存储介质时，每种存储介质中的CAD文件都应标注同一代号。

4. 1.4 通用件的编号应参照JB/T5054.8 或按企业标准的规定。

4. 1.5 借用件的编号应采用被借用件的代号。

五、主要内容1、软件的使用技术部机械制图统一采用 AutoCAD(2D)，Solidworks(3D)；具体版本由技术部商讨决定。

2、图纸编号规则1）产品编号XXX·XX ·XX序号产品代号公司代号2）零件图编码规则产品编号：参照1）；特征码（可增加）：零件图——L；装配图——Z；装配流程图——P；工装夹具图——J；版本号：从A-Z进行编号；零件号：从01-99进行编号。

3）装配图编码规则产品编号：参照1）；特征码：参照2）；版本号：从A-Z进行编号；零件号：从01-99进行编号。

4）工装夹具图编码规则产品编号：参照1）；特征码：参照2）；版本号：从A-Z进行编号；零件号：从01-99进行编号。

5）装配流程图编码规则产品编号：参照1）；特征码：参照2）；图号：从01-99进行编号。

6）标准件不进行编号，但必须写明对应国标、品名及规格等参数；7）在相应的图纸标题栏内必须填写相应的版本号；从A-Z进行编写，以次类推；图纸换版是在图纸有很大改动的情况下，图纸勘误不能算换版。

1 目的为统一设计各阶段、各专业设计输出文件标识，防止设计、施工、安装过程中混淆和误用设计文件。

2 适用范围适用于工程项目的各设计阶段，包括：a) 工程设计，包括可行性研究报告、初步设计、施工图设计；b) 通用设计；c) 非标设备设计。

3 相关文件MDS-03-2010《工程设计设备编号规定》MDS-04-2010《设备设计图纸编号规定》MDS-05-2010《设计图标使用规定》4 职责设计部负责工程设计图纸编号的确定和修改（需要时）。

具体工作为：a) 工程名称、工程代号的确定；b) 子项名称、子项代号的确定和修改（需要时）；c) 图纸编号的确定和修改（需要时）。

各设计所负责对工程计图纸编号的正确使用。

5 程序5.1 设计文件标识管理5.2 工程项目设计图纸编号5.2.1 可行性研究图纸编号K×××— ××— ××工程代号 — 专业代号设计阶段代号— 图纸序号图纸序号由工程总设计师按可行性研究报告各专业的先后顺序排列。

5.2.2 初步设计图纸编号a) 当某些专业图纸分子项时，其图纸编号为：K×××— ×××— ××— ××工程代号 — 子项代号— 专业代号设计阶段代号 — 图纸序号b) 当某些专业图纸不分子项时，其图纸编号为：K×××— ××— ××工程代号 — 专业代号设计阶段代号— 图纸序号c) 图纸序号由各专业负责人按子项、按顺序排列。

5.2.3 施工图设计图纸编号（非标准件图纸编号见5.6.2）K×××— ×××— ××— ××工程代号 — 子项代号— 专业代号设计阶段代号 — 图纸序号5.2.4 图纸序号图纸序号由各设计人按图纸顺序排列（服从国家规定的常规顺序或施工顺序），取二位数，从01开始。

图号编制⽅法图样⽂件的编号⽅法1、图样和⽂件编号⼀般可采⽤下列字符：0～9阿拉伯数字A-Z拉丁字母（O、I除外）-短横线.圆点/斜线2、⼀般要求2.1 每个产品、部件、零件的图样和⽂件均应有独⽴的代号：（1）采⽤表格图时，表中每种规格的产品、部件、零件都应标出独⽴的代号。

（2）同⼀产品、部件、零件的图样⽤数张图纸绘制时，各张图样标注同⼀代号。

（3）同⼀CAD⽂件使⽤两种以上的存储介质时，每种存储介质中的CAD⽂件都应标注同⼀代号。

（4）通⽤件的编号应参照JB/T5054.8或按企业标准的规定。

（5）借⽤件的编号应采⽤被借⽤件的代号。

2.2 图样和⽂件的编号⼀般有分类编号和⾪属编号两⼤类。

也可按各⾏业有关标准规定编号。

2.3 图样和⽂件的编号应与企业计算机辅助管理分类编号要求相协调。

3、分类编号分类编号，按对象（产品、零部件）功能、形状的相似性，采⽤⼗进位分类法进⾏编号。

3.1 分类编号其代号的基本部分由分类号（⼤类）、特征号（中类）和识别号（⼩类）三部分组成，中间以圆点或短横线分开，短横线在中间，圆点在下⽅。

必要时可以在尾部加尾注号。

注：企业已开展计算机辅助管理者，应将信息分类码中相应的⼤类号编⼊分类号。

5.2 部分⾪属编号，其产品代号由产品代号、⾪属号和识别号组成。

其⾪属号为部件序号，见下图。

部件序号编到哪⼀级由企业⾃⾏规定。

识别号是对⼀级或⼆级以下部件（称分部件）与零件混合编序号（流⽔号）。

分部件、零件序号推荐三种编号⽅法。

必要时尾部可加尾注号。

※※—※※※※—※※※其中※※：产品代号※※※※：部件序号—⾪属号※※※：零件、分部件序号（流⽔号）—识别号（1）零件、分部件序号，规定※※※—※※※（001～099）为分部件序号，※※※—※※※（101～999）为零件序号。

零件序号也可按材料性质分类。

（2）零件、分部件序号，规定其中逢⼗的整数（如常0、10、20、30、……）为分部件序号，余者为零件序号。

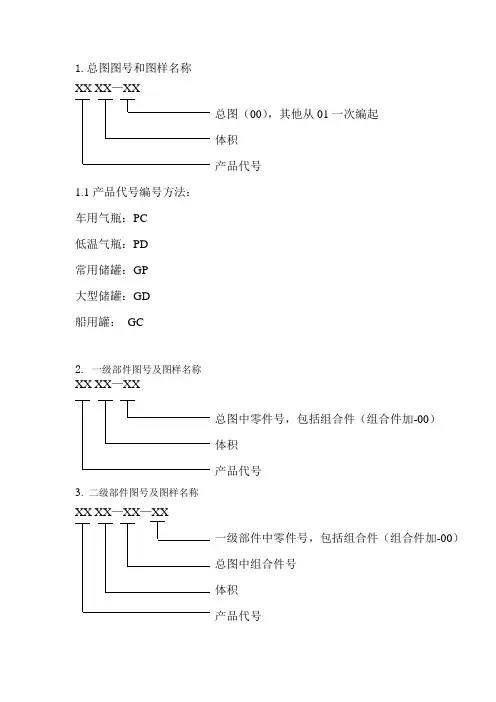

1.总图图号和图样名称
XX XX—XX
总图（00），其他从01一次编起
体积
产品代号
1.1产品代号编号方法：
车用气瓶：PC
低温气瓶：PD
常用储罐：GP
大型储罐：GD
船用罐：GC
2.一级部件图号及图样名称
XX XX—XX
总图中零件号，包括组合件（组合件加-00）
体积
产品代号
3.二级部件图号及图样名称
XX XX—XX—XX
一级部件中零件号，包括组合件（组合件加-00）
总图中组合件号
体积
产品代号
4.三级以及三级以后图号及图样名称编写依照3进行
5.通用件编号方法
TY XXXX—XX
00代表组合件图号（有型号的用ABC……表示）
数量码，0001开始编号
通用件缩写（TY）
5.标准件、外购件改制成的零部件应当编制图号
6.外购成品，如标准弯头、阀门、低温泵等但是应当注明标准号或者型号等可以不编图号
7.如遇到无法标注的情况参照通用件编号方法进行，取名称缩写+数量码+XX表示。

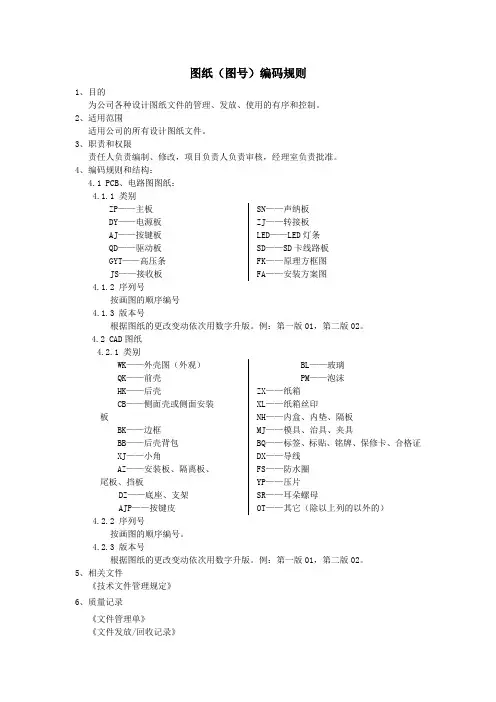

图纸（图号）编码规则1、目的为公司各种设计图纸文件的管理、发放、使用的有序和控制。

2、适用范围适用公司的所有设计图纸文件。

3、职责和权限责任人负责编制、修改，项目负责人负责审核，经理室负责批准。

4、编码规则和结构：4.1 PCB、电路图图纸：4.1.1 类别ZP——主板DY——电源板AJ——按键板QD——驱动板GYT——高压条 JS——接收板SN——声纳板ZJ——转接板LED——LED灯条SD——SD卡线路板FK——原理方框图FA——安装方案图4.1.2 序列号按画图的顺序编号4.1.3 版本号根据图纸的更改变动依次用数字升版。

例：第一版01，第二版02。

4.2 CAD图纸4.2.1 类别WK——外壳图（外观）QK——前壳HK——后壳CB——侧面壳或侧面安装板BK——边框BB——后壳背包XJ——小角AZ——安装板、隔离板、尾板、挡板DZ——底座、支架AJP——按键皮 BL——玻璃PM——泡沫ZX——纸箱XL——纸箱丝印NH——内盒、内垫、隔板MJ——模具、治具、夹具BQ——标签、标贴、铭牌、保修卡、合格证DX——导线FS——防水圈YP——压片SR——耳朵螺母OT——其它（除以上列的以外的）4.2.2 序列号按画图的顺序编号。

4.2.3 版本号根据图纸的更改变动依次用数字升版。

例：第一版01，第二版02。

5、相关文件《技术文件管理规定》6、质量记录《文件管理单》《文件发放/回收记录》。

图号的编制：一般常用的编制：4.1.2 图号的编制方法4.1.2.1 图纸按产品、模块、组件、零件的隶属关系编号。

（1）“产品代号”由字母和数字组成，常规产品以公司编制的标准“产品简介”型号为准，订制产品以下单型号为准。

（2）“版本代号”由X、01、02、03组成。

X表示新版，主要是常用钣金结构改造后，为使其与原结构投料不冲突和配套使用特定的版本代号；01、02、03是针对仪表机箱结构的更新所定的专用版本代号，01表示第一代，02表示第二代，03表示第三代。

出现新版本时要注明对前面版本的处理办法（取消、保留），同一型号不同版本号的图纸在设计部门未通知取消的情况下均需存档，投料时需明确版本号，假如某一版本图纸需要取消时设计部门要出“图纸更改通知单”。

针对产品名称及文件名有版本区别时如何定义做出区别：主要是在能保证技术要求的基础上，为了结构上更合理和降低成本，做了工艺上的改进。

如THWD-1C型老桌子和THWD-1C(X).2B.1桌，THWD-1C型老桌子焊接结构，工艺程序多、复杂，分量重，成本高，THWD-1C(X).2B.1桌类似方管的框架结构，结构简单，成本低，两者都在使用；TH-I型智能转动惯量实验仪包括TH-I(-02).1机箱和TH-I(-03).1机箱，TH-I(-02).1机箱结构由机箱箱身、机箱前面板和箱盖三部分组成，TH-I(-03).1机箱结构由机箱箱盖(通用)和机箱箱底两部分组成，工艺程序少，简单，方便。

（3）“模块代号”由数字组成，其级数与位数应按产品结构的复杂程度而定。

模块代号主要是根据产品结构及生产方式来确定分类方法，如：THMSRX-3型产品中的THMSRX-3.1、2、3、4、5、6、7、8、9、10代号，其中1～9分别指代第一站到第九站中的各站，10代表各站所共用的型材桌、控制盒等；再如：THMET-1型产品中的THMET-1.1、2代号，分别指代屏部分和桌部分。

设计图样编号规定1 范围本标准规定了企业设计图纸的编号原则。

本标准适用于企业产品设计图纸的编号。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T5054.4—2000 产品图样及设计文件编号原则3编号要求3.1图纸分级的名称图纸名称分为：总装图、部件图、组件图、构件图……、零件图等几级。

3.2 图号的组成由字母和数字组成3.2.1 产品代号用大写字母组成，如：LC、LPB、TK等。

3.2.2 产品型号用写在代号后面的数字表示，如：LC125、LPB215、TK50等。

3.2.3 由代号、型号组成的产品编号中要区分特别功能的，用在产品编号后面填写大写字母表示，如LC125FSⅡ等。

3.2.4 总装图的代号是在产品编号后面用.0表示，如：LC125.0、TK50.0、GOJ45.0等。

3.2.5 部件图、组件图、构件图的表示方法，是在总装图或上一级部件、组件代号点的后面填写其所在顺序号表示，如：LC125.1、LC125.2等。

部件、组件等的顺序号是单独成系列，如B-1、B-2等。

零件图不参与排序。

3.2.6 零件代号单独成系列，是在所属组件代号后面填写其本身的序号，中间用横杆连接。

如：LC125-01、LPB240.1-01等。

只有总装图上的零件序号前面取消.0，如总装图号为LPB125.0,其零件图号为LPB125-01。

3.2.7 一个图号中有多个零件时，可在图号数字后面用小写字母区分，如：LC125-10a、LC125-10b等。

3.2.7 图纸的结构(见图1)X·2·2注：X------产品代号，如：LC125、LPB215、TK50等。

图 1 附加说明：本标准由总经理批准；本标准由技术部负责起草。

图集编号-规则“才能根植于骨髓，知识依赖于积累”国家图集编号规则（韩英哲）国家建筑标准设计图集分不同专业、不同代号，每个专业又分标准图、试用图、参考图、合订本等类型。

国家标准图集编号D--电气图集； F--人防工程图集； G--结构图集；J--建筑图集； K--暖通图集；SG--民用结构M--市政路桥图集； R--动力专业图集； S--给排水图集；X--弱电图集；SR--动力供热安装SS--水设备安装前面加C指重复使用图,前面加S指试用图，如04CJ01-1 02SS405-1。

编号方法1985年以后，国家建筑标准设计的编号由批准年代号、专业代号、类别号、顺序号、分册号组成，例如：02SS405-1 参考----↓专业顺序号[0][2][C][S][S][4][0][5]-[1]←--分册号批准年试用类别03G101-1批准年代号（合订本无此项，批准年代号显示在分册中）结构专业代号（试用图为SG）（参考图为CG）图集类别号（参见下表）顺序号分册号（无分册时无此号）类别号的编号与类别对应表：0→表示总图及室外工程；1→表示墙体；2→表示屋面；3→表示楼地面；4→表示楼梯；5→表示装修；6→表示门窗及天窗；7→表示---；8→表示设计图示；9→表示综合项目。

编号类别编号类别1制图规则及设计深度5钢结构构件及构造2构筑物6砌体构件构造3钢筋混凝土构件及构造7新型墙体材料构件及构造4预应力混凝土构件及构造地方标准图集编号“省简称+发行年份+标准编号+图序号”或“发行年份+省简称+标准编号+图序号”或“发行年份+省简称第一个大写字母+标准编号+图序号”如陕西省的建筑标准图集编号为“陕02J02 ”，浙江省的建筑图集为“97浙TJ1”，河南省建筑标准图集编号 05YJ为方便大家查找，在整理资料时把资料按照编号规范进行整理。

在搜索的时候可以直接搜索图集编号或按图集分类查询。

如搜索国标03G101-1，建议搜索“G101”。

常用图纸编号规则及图纸要求一、图纸编号规则简介：——说明：1、产品类型：由产品名称的几个主要字母组成；2、产品型号：由产品的主要特征参数+产品型号区分码（A 、B 、C.......Z ）组成； 例：“20”其后面没有区分码表示基本型，“20A ”表示A 型；3、一级装配件：总机装配下的第一级子装配件，可编范围“01.....99”； 例：“CNFSQH20-010000-0000”表示总机装配下的第一个子装配件；4、二级装配件：一级装配件下的子装配件，可编范围“1.....9”； 例：“CNFSQH20-011000-0000”表示总机装配下第一个子装配件下的第一个子装配件；5、一级焊接件：总机装配或一级、二级装配件下的第一级子焊接件，可编范围“01.....99”； 例：“CNFSQH20-010010-0000”表示总机装配下第一个子装配件下的第一个子焊接件；6、二级焊接件；一级焊接件下的子焊接件，中编范围“1.....9”； 例：“CNFSQH20-010012-0000”表示总机装配下第一个子装配件下的第一个子焊接件的 第二个子焊接件；7、零部件区分代码：当该图表示的为零件时用“1”表示，当该图表示的为装配件或焊接件 时用“0”表示；8、零件代码：各装配件或焊接件下的零件，可编范围“01.....99”； 例：“CNFSQH20-010000-1010”表示总机装配下的第一个子装配件下的第一个零件；9、版本代码：产品定型后有部件或零件需要进行设计更改时，通过改变该数字进行区分, 可编范围“1.....9” 例：“CNFSQH20-010000-1011”表示总机装配下的第一个子装配件下的第一个零件的第 一次更改版本； 二、图纸要求；产品类别代码产品类别代码一级装配件代码二级装配件代码一级焊接件代码二级焊接件代码零部件区分代码零件代码版本代码1、图框要求a、标题栏b、阶加栏c、代号栏d、分区e、装订线2、标题栏要求a、企业名称：兴之源环保科技有限公司b、图号：左上角、右下角均有图号c、名称d、材料e、比例f、重量3、明细栏要求a、材料b、名称c、重量d、数量e、外购件备注栏内注明“品牌”，借用件备注栏内注明“借用”，无图件在备注栏内注明“无图”4、其他要求a、字体：GB宋体b、各线条颜色：待定c、版本：CAD 2004版。

产品图号编写规则SDY-WI-0011、目的使产品的总装图，部件图和零件图的编号规范化。

2、适用范围适用于公司生产的产品，用户要求采用的规定编码除外。

3、职责研究所负责产品图的编号。

4、编号方法4.1产品的总装图编号从01至汽车型号、规格或编码母零件序号，自1起编总装图特征号或部件图序号“前”或“后”的汉语拼音的第一个大写字母汽车（汽车）型号、规格或编码工用户名称的汉语拼音的第一个大写字母4.4 产品明细表的编号总装图编号“自制明细”的汉语拼音的第一个大总装图编号总装图编号总装图编号4.5 借用部件、零件应注明借用的部件、零件的名称和图号，并在标题栏的备注项写上“借用”两字。

4.6 产品图的编号应一一对应，不得重复。

5 相关／支持性文件5.1 SDY-WI-001《程序文件.（作业指导书）编写规则》5.2 SDY-WI-002《文件编码规则》产品工艺文件编号规则SDY-WI-0021、目的使产品工艺文件的编号规范化。

2、适用范围适用于公司生产的汽车减震器和汽车减震器产品的工艺文件的编号。

其它产品参照执行。

3、职责研究所负责产品工艺文件的编号。

4、编号方式4.2 约定4.2.1产品总装或零部件图号按SDY-WI-003《产品图图号编写规则》。

4.2.3工艺方法代号。

见表4.2.4工艺文件编号均填写在该文件上，文件编号应一一对应，不得重复。

4.2.5当借用某一工艺文件时，应注明借用工艺文件的编号。

5、相关／支持性文件5.1 SDY-WI-001《程序文件.（作业指导书)编写导则》5.2 SDY-WI-002《文件编码规则》5.3 SDY-WI-003《产品图图号编写规则》产品图样格式和审批签字规定SDY-WI-0031、目的建立并遵守产品图样审批签字程序，将影响设计质量的人为因素降低到最低限度；规范产品图样格式，便于检索、交流和管理。

2、适用范围适用于产品设计，工艺编制和工装设计参照执行。

3、职责各类设计人员负实施责任，审批、会签人员负相关连带责任。
