4.产品图样及设计文件编号原则（JB/T 5054.4－2000）1 范围本标准规定了机械工业产品图样及设计文件，包括CAD图和设计文件（以下简称图样和文件或CAD文件）编号的基本原则和要求。
本标准适用于机械工业产品图样和文件的编号，企业可参照本标准制定细则。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
3 基本原则4 一般要求5 分类编号分类编号，按对象（产品、零部件）功能、形状的相似性，采用十进位分类法进行编号。
图17 部分分类编号和部分隶属编号7.1 部分分类编号其代号的构成和各码位的含义见表3。
表3 部分分类码位表7.2 部分隶属编号，其代号由产品代号、隶属号和识别号组成。
其隶属号为部件序号，见图2，部件序号编到哪一级由企业自行规定。
识别号是对一级或二级以下的部件（称分部件）与零件混合编序号（流水号）。
分部件、零件序号推荐三种编号方法。
必要时尾部可加尾注号，见本标准5.4的规定。
图27.2.1 零件、分部件序号，规定其中***—***（如001~099）为分部件序号，***—***（101～999）为零件序号。
零件序号也可按材料性质分类编号。
7.2.2 零件、分部件序号，规定其中逢十的整数（如常0、20、30、…）为分部件序号，余者为零件序号。
7.2.3 零件、分部件序号的数字后再加一字母P、Z（如1P、2P、3P、…）为分部件序号，无字母者为零件序号。
附录A（提示的附录）常用设计文件尾注号A1 常用设计文件尾注号见表A1。
表A1。

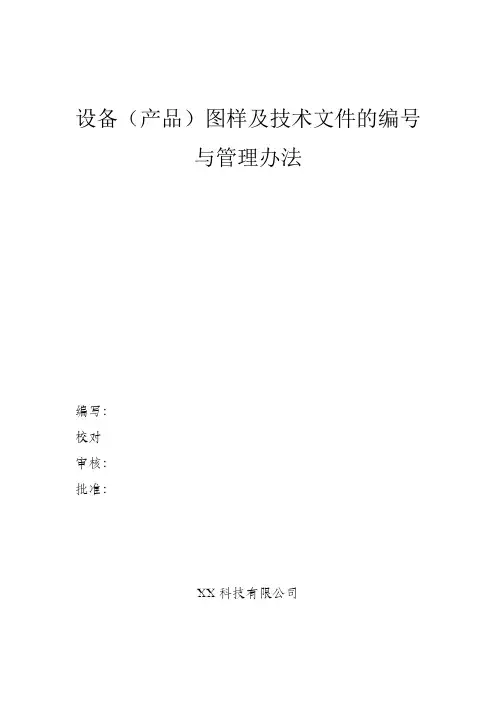

设备（产品）图样及技术文件的编号
与管理办法
编写：
校对
审核：
批准：
XX科技有限公司
1.目的
为统一设计各阶段、各专业设计输出文件标识，防止设计、施工、安装过程中混淆和误用设计文件。
2.适用范围
适用于工程项目的各设计阶段，包括：
1）工程设计，包括可行性研究报告、初步设计、施工图
纸设计；
2）通用设计；
3）非标设备设计。
3.职责
项目部部门指定专人负责工程设计图纸编号的确定。
具体工作为：
1）工程名称、工程代号的确定；
2）子项名称、子项代号的确定；
3）图纸编号的确定，各设计人员负责对工程设计图纸编
号的正确使用。

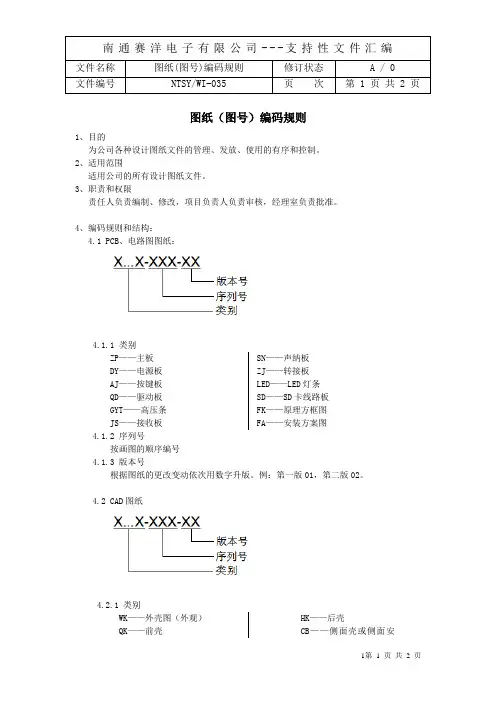

4.工程项目设计图纸编号规则
––X –XXX –X
公司简称项目代号专业代号设计图号版本号
5.说明：公司代号：HK
项目代号：由项目部专人指定
专业代号：
设计流水号：根据图纸由设计者自行设定。
以电气为例，采用以下图号：
中间横线在实际填写图号过程中省略。
版本号：依据各自定稿图纸版本确定，从A～Z。
会签记录1 范围产品设计和开发过程中所产生的全部技术文档。
2 参考标准JB/T 5054.4-2000 《产品图样及设计文件编号原则》SJ/T 207 -1999 《设计文件管理制度》XLT-TS-RD-002 《模具、工装和治具编号标准》3 基本原则3.1 所有编号由一组代码构成。
3.2 代码一般可采用下列字符：— 0～9 阿拉伯数字；— A～Z 拉丁字母（I、O除外）；—短横线“-”；圆点“.”；斜线“/”。
3.3一组代码只能唯一地标识一个文件对象。
3.4 每组代码均为三个部分，每部分之间用短横线“-”隔开。
4 一般要求4.1 机械结构图样编号：基本型式：□□□□□□□□零件顺序号所属部件号所属产品型号产品型号由《产品规格书》或《设计任务单》中指定，一般为二至六个字符。
部件泛指一个可独立装配的单元（组件）。
部件号一般用二个阿拉伯数字表示，其编号从01开始每次加一递增。
不依附于任何部件的机器上的零件用00表示其所属部件号。
由此类推，产品的总装配图或爆炸装配图的编号型式应为：□□□□-00-00，每个部件的装配图或爆炸装配图的编号型式应为：□□□□-□□-00。
部件中含有子部件的，在所属部件号后加圆点，再加上子部件号。
此时，编号型式衍生为：□□□□□□.□□□□零件顺序号所属部件及子部件号所属产品型号部件之子部件的编号同部件之零件一并编号，即部件之子部件的编号不必从01开始，只要紧跟其前面的部件之零件的编号加一就可。
由此可见，任何部件之子部件的装配图或爆炸装配图的型式应为: □□□□-□□.□□-00。
特殊情况下，零件图、装配图或爆炸装配图需要两张或两张以上的图纸来表达同一个实体时，可在图纸编号的最后附加一个圆点，紧挨圆点再加上实体图纸的顺序号。
此时，编号型式衍生为：□□□□□□□□.□零（部）件顺序号所属部件号所属产品型号或：□□□□□□.□□□□.□零（部）件顺序号所属部件及子部件号所属产品型号4.2 通用件图样编号：4.2.1通用部件编号的基本型式：X.TB □□顺序号(阿拉伯数字)XLT公司通用部件□□分类号或型号4.2.2通用零件编号的基本型式：X.TL □□顺序号(阿拉伯数字)XLT公司通用零件□□分类号或型号4.3 电控图样编号：4.3.1基本型式：□□□□□□□图纸类型产品型号或通用部件代号P 所属PCBA顺序号□4.3.2 产品型号由《产品规格书》或《设计任务单》中指定，一般为二至六个字符。
产品图样及设计文件编号规定文件号：YJ/GW JS-01一、主题内容与适用范围
本规定内容是医疗器械产品图样及设计文件（以下简称为图样及文件）的编号原则。
本规定适用于本厂的医疗器械产品。
二、编制依据
YY/T0050-91医疗器械产品图样及设计文件编号原则。
三、编号原则
1.本规定采用隶属编号原则。
2.每个产品、部件、零件的图样及文件均有独立的代号。
3.采用表格图时表中每种规格的产品、部件、零件都应标出独立的代号。
4.同一产品、部件、零件的各张图样应标注同一代号。
5.不绘制零件图的每件零件，在所属装配图上应有代号。
6.通用件的编号由企业自行规定。
7.借用件的编号应采用被借用件的图样代号。
8.外购的非标准件的图样，应按使用单位所采用的编号方法标注其代号，但同时须在
图样及明细表中标出协作单位所用的代号。
四、隶属编号
1.隶属编号按产品、部件、零件的隶属关系进行编号。
2.隶属编号的图样代号由产品型号和隶属号两部分组成，中间以短划线隔开。
示例如
下：
零件号（部件范围内序号）
部件号（产品范围内序号）
产品型号
3.如有必要时，可加尾注号，尾注号以字母组成，用以表示设计文件的代号，设计文
件尾注号见附录A（本规定的附件）。
示例：
尾注号：明细表
产品型号
附录A 设计文件尾注号
编制：批准：
日期：日期：。
产品图样及设计⽂件编号规则1.⽬的为了统⼀产品图纸、设计⽂件的编号，便于公司内外的交流、协作，对图纸编号⽅法进⾏科学、合理的规定。
2. 范围本⽅法适⽤于公司所有图纸、设计⽂件的编号。
2.引⽤标准GB/T5054.4-2000 产品图样及设计⽂件编号原则GB/T17601.1-1989 技术制图标题栏GB／T14689-1993 技术制图图纸幅⾯和格式GB/T10609.2—1989 技术制图明细栏GB／T14690-1993 技术制图⽐例GB／T14691-1993 技术制图字体GB/T17450-1998 技术制图图线4. 总则4.1 每个产品、部件、零件的图样均应有独⽴的代号；4.2 采⽤表格图时，表中每种规格的产品、部件、零件都应标出独⽴的代号；4.3 同⼀产品、部件、零件的图样⽤数张图纸绘制时，各张图样标注同⼀代号；4.4 公司已有产品图纸的编号不变，⾃本标准实施之⽇起，新产品图纸按本标准编号；4.5 顾客原始设计的产品图纸采⽤外来⽂件的编号进⾏登记，当须对图纸进⾏转化时，零件图采⽤其原始编号不变，且应在标题栏正上⽅注明是依据顾客提供图纸进⾏重新绘制。
5. 图纸的编号5.1 基本符号图纸编号⼀般可采⽤下列字符：——0～9 阿拉伯数字；——A～Z 拉丁字母（O、I 除外）；——短横线。
5.2 编号的组成5.2.1 本公司图纸按⾪属关系编号，⾪属编号是按产品、部件、零件的⾪属关系编号，⾪属编号其代号由产品代号和⾪属号组成。
5.2.2 ⾪属编号由数字组成。
产品代号占两位（由“01—99”表⽰）。
部件代号占四位，最多分四级，第⼀位代表⼀级部件，第四位代表四级部件（每⼀位由数字“1—9”表⽰，如只有两级部件，其后两位⽤“0”表⽰）。
零件代号占三位（由“001—999”表⽰，“000”表⽰部件）。
部件代号与零件代号中间⽤短横线隔开。
5.2.3 特征码由客户产品代号表⽰，基础型产品可以不带特征码。
特征码由字母和数字组成，码位不超过 8 位，如SX2190N车型其特征号为“SX2190N”。
Q/HEUXX产品执行标准Q/HEU J001-2023 产品图样和技术文件编号2023-05-15发布 2023-06-15实施XX大学发布1范围本标准规定了本校产品图样和技术文件编号方法。
本标准适用于本校受控产品研制和开发的图样和技术文件的编号，其它研制开发项目的技术文件也可参照执行。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
CB/T 13-2007船舶产品通用图样和技术文件编号CB/T 14-2011船舶产品专用图样和技术文件编号3通用产品图样和技术文件编号3.1产品图样编号基本组成3.1.1通用产品图样编号由以下四部分组成：a.产品分类号；b.设计单位代号；c.设计顺序号；d.图样序号。
3.1.2编号结构形式如下：种类代号图样代号设计代号设计单位代号分类号3.2 产品图样编号基本规定3.2.1 分类号通用产品分类号应根据CB/T 13表4规定：a.导航设备——657；b.减摇鳍设备——217；c.动力定位设备——621；d.消声器——9474。
其它产品代号应根据上述原则制订，并报质管办备案。
3.2.2 设计单位代号设计单位代号由学校代号和研究所代号组成：a.导航技术与设备研究所——HEUDH；b.船舶减摇与控制技术研究所——HEUJY；c.海洋装置与控制技术设备研究所——HEUBS；d.惯性导航与测控技术研究所——HEUGD；e.动力装置工程技术研究所——HEUPT；f.动力装置与电控技术研究所——HEUDK；g.净化与分离技术研究所——HEUJF；h.涡轮机技术研究所——HEUWJ；i.能源工程技术研究所——HEUNY。
其它研究所设计单位代号应根据上述原则制订，并报科研院质量管理处备案。
3.2.3 设计代号通用产品设计代号包括设计顺序号和设计阶段代号，设计顺序号为各部门设计该类产品的顺序号，以自然数表示。

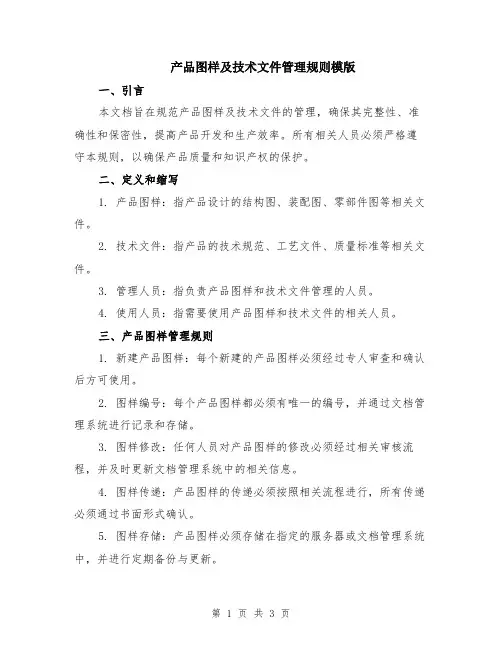

产品图样及技术文件管理规则模版一、引言本文档旨在规范产品图样及技术文件的管理，确保其完整性、准确性和保密性，提高产品开发和生产效率。
所有相关人员必须严格遵守本规则，以确保产品质量和知识产权的保护。
二、定义和缩写1. 产品图样：指产品设计的结构图、装配图、零部件图等相关文件。
2. 技术文件：指产品的技术规范、工艺文件、质量标准等相关文件。
3. 管理人员：指负责产品图样和技术文件管理的人员。
4. 使用人员：指需要使用产品图样和技术文件的相关人员。
三、产品图样管理规则1. 新建产品图样：每个新建的产品图样必须经过专人审查和确认后方可使用。
2. 图样编号：每个产品图样都必须有唯一的编号，并通过文档管理系统进行记录和存储。
3. 图样修改：任何人员对产品图样的修改必须经过相关审核流程，并及时更新文档管理系统中的相关信息。
4. 图样传递：产品图样的传递必须按照相关流程进行，所有传递必须通过书面形式确认。
5. 图样存储：产品图样必须存储在指定的服务器或文档管理系统中，并进行定期备份与更新。
6. 图样保密：对于涉及到商业秘密和机密信息的产品图样，必须采取额外的保密措施，限制访问权限，并进行记录和备案。
四、技术文件管理规则1. 新建技术文件：每个新建的技术文件必须经过专人审查和确认后方可使用。
2. 文件编号：每个技术文件都必须有唯一的编号，并通过文档管理系统进行记录和存储。
3. 文件修改：任何人员对技术文件的修改必须经过相关审核流程，并及时更新文档管理系统中的相关信息。
4. 文件传递：技术文件的传递必须按照相关流程进行，所有传递必须通过书面形式确认。
5. 文件存储：技术文件必须存储在指定的服务器或文档管理系统中，并进行定期备份与更新。
6. 文件保密：对于涉及到商业秘密和机密信息的技术文件，必须采取额外的保密措施，限制访问权限，并进行记录和备案。
五、产品图样和技术文件使用规则1. 使用权限：只有经过授权的使用人员才有权查看和使用产品图样和技术文件。
产品图样和设计文件编号规则为使本公司产品编号更趋科学性、系统性、唯一性、可延性、规范性，凡三化组和本厂设计的产品图样、技术文件按本编号规则执行。
1.产品产品编号由特征代号、产品顺序号、组代号、零件代号组成，形式如：零件代号组（部）代号产品型号顺序代号特征代号自行设计代号（无S为转化三化组图纸）企业代号(安风的首位拼音字母)特征代号： 1 －离心式风机2 －轴流式风机3 －其它组代号： 01 －机壳02 －前盖板组03 －后盖板组04 －进风口组05 －支架组06 —支座组25 －叶轮组28 －传动组零件代号： 25-01 —轴盘-02 —轮盖28-01 —主轴-02 —挡油环代号实例：轴盘(零件代号：01 －轴盘 02 －轮盖)9-19№4A离心式风机企业代号(安风的首位拼音字母)2. 通用件AFT 0103 — TL型弹性套柱销联轴器AFT 0201 —电动机导轨AFT 04××—轴承箱AFT 08××—调节门各种通用件编号规则解释如下：轴承箱：AF T 04 ×××××—××零件号：01—轴承座02—轴承盖03—侧盖中心高规格：润滑脂润滑：01—80mm02—115mm03—140mm机械油润滑：01—280㎜02—375㎜03—500㎜特征：01—机械油飞溅润滑02—机械油飞溅润滑机座水冷03—润滑脂润滑表示轴承箱表示通用件企业代号(安风的首位拼音字母)导轨：AF T 0201 G ×××－××零件号：01—导轨02—调节螺钉规格：01—适应电机Y80、Y90S、Y90L的机座 02—适应电机Y100L、Y112M、Y132S、 Y132M的机座03—适应电机Y160M、Y160L、Y180M、Y180L的机座04—适应电机Y200L、Y225S、Y225M的机座05—适应电机Y250M、Y280S、Y280M的机座06—适应电机Y315S、Y315M、Y355M的机座G：改为Q235材料焊接，无G为HT250表示电动机导轨通用件代号企业代号（安风的首位拼音字母）联轴器：零件号：01—半联轴器Ⅰ02—半联轴器Ⅱ03—柱销04—档圈规格：·04—表示外径106·05—表示外径130·06—表示外径160·07—表示外径190·08—表示外径224·09—表示外径250·10—表示外径315·11—表示外径400·12—表示外径475·13—表示外径600表示ZG45，无ZG为HT200为TL型弹性套柱销联轴器通用件代号企业代号(安风的首位拼音字母)调节门：零件号01—φ355—φ400—φ450—φ500—φ560—φ630—φ710—φ800—φ900—φ1000—φ1100—φ1200—φ1400—φ1600—φ200001—多叶调节门02—三叶调节门03—单叶调节门表示调节门通用件代号(安风的首位拼音字母)3. 工艺文件1）此编号按特征代号、类、组代号编写，形式如：组代号类代号工艺文件（工艺的首位拼音字母）企业代号(安风的首位拼音字母)2）编号的特征代号、类代号和组代号，本企业自定如下：特征代号：1－离心式风机2－轴流式风机3－其他组代号：01 机壳 02 叶轮03 进风口 04传动组05 调节门 06 附件07 整机3）本编号采用JB/Z254-85标准，并结合本企业生产性质，基本达到全面、直观的要求。
图号编制⽅法图样⽂件的编号⽅法1、图样和⽂件编号⼀般可采⽤下列字符：0～9阿拉伯数字A-Z拉丁字母（O、I除外）-短横线.圆点/斜线2、⼀般要求2.1 每个产品、部件、零件的图样和⽂件均应有独⽴的代号：（1）采⽤表格图时，表中每种规格的产品、部件、零件都应标出独⽴的代号。
（2）同⼀产品、部件、零件的图样⽤数张图纸绘制时，各张图样标注同⼀代号。
（3）同⼀CAD⽂件使⽤两种以上的存储介质时，每种存储介质中的CAD⽂件都应标注同⼀代号。
（4）通⽤件的编号应参照JB/T5054.8或按企业标准的规定。
（5）借⽤件的编号应采⽤被借⽤件的代号。
2.2 图样和⽂件的编号⼀般有分类编号和⾪属编号两⼤类。
也可按各⾏业有关标准规定编号。
2.3 图样和⽂件的编号应与企业计算机辅助管理分类编号要求相协调。
3、分类编号分类编号，按对象（产品、零部件）功能、形状的相似性，采⽤⼗进位分类法进⾏编号。
3.1 分类编号其代号的基本部分由分类号（⼤类）、特征号（中类）和识别号（⼩类）三部分组成，中间以圆点或短横线分开，短横线在中间，圆点在下⽅。
必要时可以在尾部加尾注号。
注：企业已开展计算机辅助管理者，应将信息分类码中相应的⼤类号编⼊分类号。
5.2 部分⾪属编号，其产品代号由产品代号、⾪属号和识别号组成。
其⾪属号为部件序号，见下图。
部件序号编到哪⼀级由企业⾃⾏规定。
识别号是对⼀级或⼆级以下部件（称分部件）与零件混合编序号（流⽔号）。
分部件、零件序号推荐三种编号⽅法。
必要时尾部可加尾注号。
※※—※※※※—※※※其中※※：产品代号※※※※：部件序号—⾪属号※※※：零件、分部件序号（流⽔号）—识别号（1）零件、分部件序号，规定※※※—※※※（001～099）为分部件序号，※※※—※※※（101～999）为零件序号。
零件序号也可按材料性质分类。
（2）零件、分部件序号，规定其中逢⼗的整数（如常0、10、20、30、……）为分部件序号，余者为零件序号。
