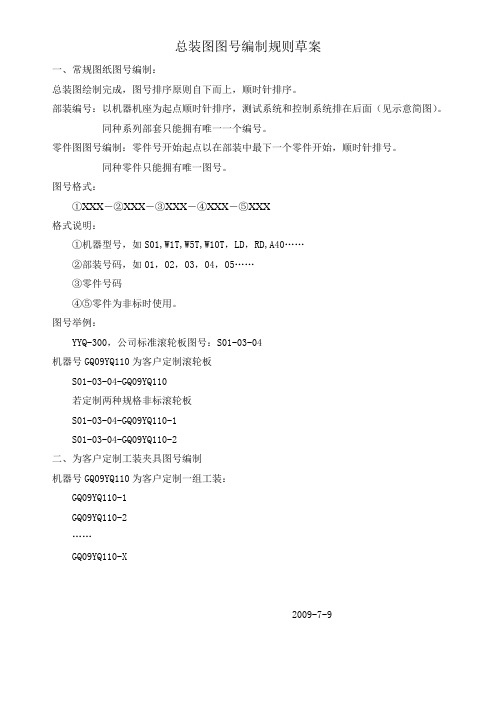

总装图图号编制规则草案一、常规图纸图号编制：总装图绘制完成，图号排序原则自下而上，顺时针排序。
部装编号：以机器机座为起点顺时针排序，测试系统和控制系统排在后面（见示意简图）。
同种系列部套只能拥有唯一一个编号。
零件图图号编制：零件号开始起点以在部装中最下一个零件开始，顺时针排号。
同种零件只能拥有唯一图号。
图号格式：①XXX－②XXX－③XXX－④XXX－⑤XXX格式说明：①机器型号，如S01,W1T,W5T,W10T，LD，RD,A40……②部装号码，如01，02，03，04，05……③零件号码④⑤零件为非标时使用。
图号举例：YYQ-300，公司标准滚轮板图号：S01-03-04机器号GQ09YQ110为客户定制滚轮板S01-03-04-GQ09YQ110若定制两种规格非标滚轮板S01-03-04-GQ09YQ110-1S01-03-04-GQ09YQ110-2二、为客户定制工装夹具图号编制机器号GQ09YQ110为客户定制一组工装：GQ09YQ110-1GQ09YQ110-2……GQ09YQ110-X2009-7-9总装图图号编制规则草案（第一次修改）一、常规图纸图号编制：总装图绘制完成，图号排序原则自下而上，顺时针排序。
部装编号：以机器机座为起点顺时针排序，测试系统和控制系统排在后面（见示意简图）。
同种系列部套只能拥有唯一一个编号。
零件图图号编制：零件号开始起点以在部装中最下一个零件开始，顺时针排号。
同种零件只能拥有唯一图号。
图号格式：①XXX－②XXX－③XXX格式说明：①机器型号，如S01,W1T,W5T,W10T，LD，RD,A40……②图号，第一码为部装号，二三码为零件号。
如108，212，……，1011，……③图纸变更次数。
图号举例：YYQ-300，公司标准滚轮板图号：S01-304图纸第N次修改：S01-304-N二、通用件图号编制图号格式：YS-XXX-XXXX床身图号举例：YS-01-4220YS:通用件。
建筑公司图纸管理制度一、总则1. 本制度旨在规范公司内部图纸的编制、审核、发放、变更及存档等流程，确保图纸的准确性和有效性。
2. 图纸管理工作应遵循“谁主管、谁负责”的原则，明确各级职责，确保图纸管理的有序进行。
二、图纸编制与审核1. 设计部门负责根据工程项目需求编制图纸，确保图纸内容完整、准确、符合相关标准和规范。
2. 编制完成的图纸需经过专业审核人员的严格审核，审核合格后方可进入下一流程。
3. 任何图纸在未经审核或审核未通过前，不得用于施工或其他任何正式用途。
三、图纸发放与使用1. 审核通过的图纸由资料管理部门统一编号、登记并加盖公司图章后，方可对外发放。
2. 施工单位在使用图纸时，应严格按照图纸要求执行，如有疑问应及时与设计部门沟通解决。
3. 严禁擅自复制、修改或外泄公司图纸，违者将依法追究责任。
四、图纸变更与更新1. 因设计调整、客户需求变更等原因需要修改图纸时，必须按照公司规定的变更流程执行。
2. 变更申请应由相关部门提出，经审批同意后，由设计部门负责修改图纸，并重新进行审核。
3. 变更后的图纸应及时通知所有相关方，并确保原图纸得到及时的替换或更新。
五、图纸存档与保管1. 所有图纸原件和电子版应妥善保存在资料管理部门，建立完善的索引系统，便于查询和使用。
2. 图纸存档应分类明确，定期进行整理和检查，防止图纸遗失或损坏。
3. 对于重要或常用的图纸，应有备份存放在不同的安全地点，以防不测。
六、监督与考核1. 公司应定期对图纸管理工作进行监督检查，确保制度的执行力度。
2. 对于在图纸管理中表现突出的个人或部门，应给予表彰和奖励。
3. 违反图纸管理制度的行为，应根据情节轻重给予相应的处罚。
七、附则1. 本制度自发布之日起实施，由公司管理层负责解释。
2. 本制度如有更新，应及时通知全体员工并做好培训工作。
浙江鼎美电器有限公司电机事业部技术图纸图号现行编号规定办法编制：审核：批准：浙江鼎美电器有限公司电机事业部20212年12月发布2013年1月实施目的：为了确保生产、质检、技术、财务、销售各部门对电机型号，以及各个零部件的区分和正确认识。
为此，根据电机行业惯例及公司的实际情况，对电机的型号、零部件图号进行统一编号。
范围：适用于本公司电机事业部，电机成品、半成品、零部件识别类码以及其图纸编号。
一、图纸的代号组成：1．1：普通图纸图号的组成：厂名标识符（DM）＋图纸特征码＋图纸编号1．2：一般特殊图纸图号组成：厂名标识符（DM）＋图纸特征码＋T图纸编号＋客户名。
1．3：直接由客户命名的图号＋客户名，如陈北平的换气扇图纸图号是客户直接命名的。
1．4：端盖毛坯图纸图号为其对应加工图纸图号末尾加M。
例：某端盖精加工图号为8DM·013·T001李军，其对应的毛坯图则8DM·013·T001M李军。
二、特征码代号的规定：单（三）相异步电机明细表：客户名＋MX·单（三）相异步电机电气原理接线图：0DM·383·单（三）相异步电机装配图：1DM·050·有绕组定子铁芯：5DM·680·定子线圈：5DM·524·定子铁芯：5DM·663·定子：5DM·671·转子：5DM·674·电机前端盖：8DM·013·电机后端盖：8DM·014·轴：8DM·200·无轴转子：8DM·670·轴夹：8DM·432·轴盖：8DM·434·轴套：8DM·304·橡胶减振垫片：8DM·305·石墨垫片：8DM·306·出线护套：8DM·308·定子冲片：8DM·660·转子冲片：8DM·662·定子前挡风板：8DM·862·定子后挡风板：8DM·864·槽绝缘纸：8DM·760·槽盖纸：8DM·762·相间纸：8DM·764·槽楔：8DM·766·铭牌：8DM·860·合格证：8DM·862·三、实行方法：根据实际情况，技术部门以后发放的图纸特殊均要按以上的方式填写代号，每个客户图纸编号从1开始一直往后延续，普通图纸有时间统一编好图号后与各部门调换图纸。

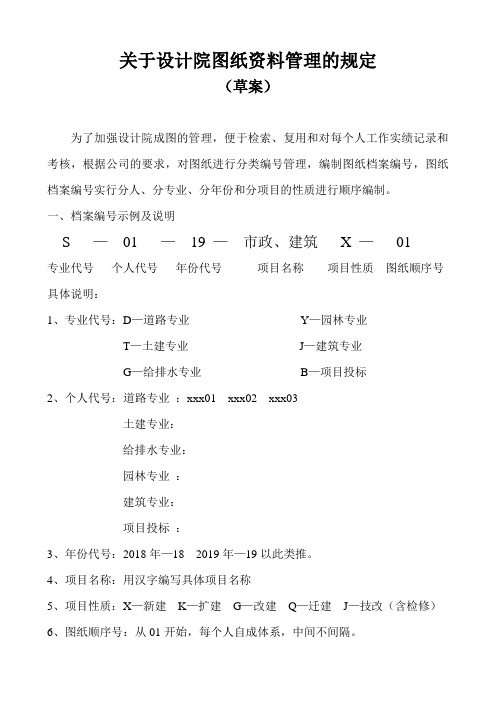

关于设计院图纸资料管理的规定（草案）为了加强设计院成图的管理，便于检索、复用和对每个人工作实绩记录和考核，根据公司的要求，对图纸进行分类编号管理，编制图纸档案编号，图纸档案编号实行分人、分专业、分年份和分项目的性质进行顺序编制。
一、档案编号示例及说明S —01 —19 —市政、建筑X —01专业代号个人代号年份代号项目名称项目性质图纸顺序号具体说明：1、专业代号：D—道路专业Y—园林专业T—土建专业J—建筑专业G—给排水专业B—项目投标2、个人代号：道路专业：xxx01 xxx02 xxx03土建专业：给排水专业：园林专业：建筑专业：项目投标：3、年份代号：2018年—18 2019年—19以此类推。
4、项目名称：用汉字编写具体项目名称5、项目性质：X—新建K—扩建G—改建Q—迁建J—技改（含检修）6、图纸顺序号：从01开始，每个人自成体系，中间不间隔。
二、档案管理内容1、电子存档号、底图存档号、个人出图台账登记号与档案目录号相同，每个人每个项目的图纸档案号是唯一的。
2、电子图纸和底图存档实行按项目和专业、设备类别（是否是压力容器）进行分类存档和管理。
3、建立个人工作业绩档案，进行年终总结和评比，作为工资晋级和奖金发放的依据。
三、个人台账表格式2、因为建设方要求修改已经完成的图纸的，在图纸顺序号后加版次标记。
首版为A，2版为B，以此类推。
3、此表格由资料管理员填写。
四、图纸出图设备和出图管理规定1、每个项目的各专业图纸、资料完成后，应及时将电子版拷至资料室管理员处，由资料管理员负责打印底图和晒图，设计人员协助出图，并登记个人出图台账；2、各专业各类图纸的编号、登记、存档、管理工作由资料管理员负责；3、资料管理员管理打印出图，并移至资料管理室；4、各专业设计的图纸需要出图时，由需要图纸的人员（包括外部门人员）填写出图申请单，由相关人员签字批准后执行；5、需要临时打印校核、审核用的图纸一般用东芝机打印，确实需要用更大幅面的图纸时，由需要人员填写出图单后经过批准打印；6、外来部门需要出图时，由其提供电子版按照设计院出图规定由资料管理员负责打印图纸，电子版存档并登记；7、已有底图的各专业图纸需要再次打印出图时，也需要按照规定，由需要的人员申请由资料管理员出图；8、各专业各类设计人员将自己电脑中的已经完成的图纸电子版，应全部交资料管理员存档，以便进行资料的统一管理；9、其他部门需要已有底图的图纸打印、晒图时，由其申请出图，资料管理员负责打印或晒图。
关于编制工程图号的管理办法为了使档案室对工程图纸及资料进行更高效快捷的归档管理与提取，针对现在图号混乱的现象，制定以下管理办法。
一、各设计类型工程图纸图号编制办法：1、合同类型为建筑类·工程编号：与合同编号一致（04设GJ01-001）·设计阶段(五个): ①方案②方案报建③初步设计④施工报建⑤施工图·图号：建筑专业J-01结构专业G-01给排水专业S-01电气专业D-01空调、通风专业F-012、合同类型为人防类·工程编号：与合同编号一致（04设RF01-001）·设计阶段(五个): ①方案②方案报建③初步设计④施工报建⑤施工图·图号：建筑专业RF-J-01结构专业RF-G-01给排水专业RF-S-01电气专业RF-D-01空调、通风专业RF-F-013、合同类型为装修类·工程编号：与合同编号一致（04设ZX01-001）·设计阶段(三个): ①方案②消防报建③施工图·图号：建筑专业ZX-J-01给排水专业ZX-S-01电气专业ZX-D-01空调、通风专业ZX-F-014、合同类型为景观类·工程编号：与合同编号一致（04设JG01-001）·设计阶段(五个): ①方案②方案报建③初步设计④施工报建⑤施工图·图号：景观专业JG-J-01结构专业JG-G-01电气专业JG-D-01给排水专业JG-S-01另：图纸目录不需编图号二、图纸修改后的图号编制方法·图纸经过修改重新出图，原图纸作废。
在各图号后冠以小写字母，第一次修改为a，第二次修改为b如此类推。
如建筑专业第一次修改图纸图号为：J-01a，第二次为：J-01b。
·图纸经过修改出补充图纸的，原图纸保留。
在各图号后加一杆后再冠以数字，第一份补充图纸为-1，第二份补充图纸为-2。
如建筑专业第一份补充图纸图号J-01-1，第一份修改图的补充图的图号J-01a-1。
设计图纸的管理及相关规定在工程建设、产品制造等众多领域，设计图纸是至关重要的技术文件，它承载着项目的构思、规划和具体实施方案。
为了确保设计图纸的准确性、完整性和可追溯性，以及实现有效的资源共享和利用，必须建立一套科学、规范的设计图纸管理体系，并制定相应的规定。
一、设计图纸的分类与编号设计图纸应根据项目类型、专业领域、阶段等因素进行分类。
例如，在建筑工程中，可分为建筑图、结构图、给排水图、电气图等；在机械制造中，可分为装配图、零件图等。
同时，为了便于管理和检索，每一张图纸都应赋予唯一的编号。
编号规则应简洁明了、具有逻辑性，通常包含项目代码、专业代码、图纸类别代码、流水号等信息。
二、设计图纸的编制设计人员在编制图纸时，应严格遵循相关的国家标准、行业规范和企业内部的设计要求。
图纸的内容应清晰、准确、完整，表达形式应规范、统一。
图面布局应合理，标注尺寸应精确，文字说明应简洁易懂。
在完成初稿后，设计人员应进行自我检查和校对，确保图纸质量。
三、设计图纸的审核与批准审核与批准是保证设计图纸质量的关键环节。
审核人员应具备丰富的专业知识和实践经验，对图纸的技术可行性、安全性、经济性等方面进行全面审查。
对于审核中发现的问题，设计人员应及时修改。
审核通过后的图纸，需经过批准程序，由具有相应权限的负责人签字确认，方可作为正式的设计文件发布。
四、设计图纸的存档存档是设计图纸管理的重要环节。
应建立专门的图纸档案室，配备适宜的存储设施，确保图纸的安全存放。
存档的图纸应包括原始设计图纸、修改后的图纸以及相关的审批文件。
同时，应建立电子档案管理系统，对图纸进行数字化处理，方便查询和检索。
五、设计图纸的借阅与复制为了保证设计图纸的使用安全和知识产权保护，借阅和复制应遵循严格的程序。
借阅者需填写借阅申请表，注明借阅目的、期限等信息，经相关负责人批准后方可借阅。
复制图纸需经过特别授权，并在复制件上注明复制日期和份数。
借阅和复制的图纸应按时归还，如有遗失或损坏，借阅者应承担相应责任。
富乐流体控制设备有限公司
图纸图号编制及管理办法
1. 主题内容与适用范围：
本办法规定了公司产品图样及设计文件，包括CAD图和设计文件编号的基本原则和要求。
2. 引用标准：
GB/T 1.1-2000 标准化工作导则标准编写的基本规定
GB/T 14689—93 技术制图图纸幅面和格式
JB/T 5054.4-2000 产品图样及设计文件编号原则
JB/T 8823-1998 机械工业企业计算机辅助管理信息分类编码导则
3. 基本原则
3.1 图样和文件编号一般采用下列字符：
———0～9 阿拉伯数字
———A～Z 拉丁字母（O、I除外）
. 实心圆点
3.2 编号原则
A)选用公司涉猎或成熟的产品系列进行分类。
B）采用最稳定的本质属性或特征作为信息分类的基础和依据。
C)一个代码只能唯一地标示一个分类对象。
4. 隶属编号
4.1 产品型号隶属编号
4.1.1
隶属编号1：
1代表产品型号：300,400,500,600四种。
2代表类型，用大写字母A、B、C、D等表示。
3代表部件号,用数字1、2、3、4等表示。
4代表组件号，用数字1、2、3、4等表示。
5代表零件号，用数字01、02、03、04等表示。
注：本文中经常出现的“xx”是省略的公司名称xx图号编制说明及图纸管理一．图号编制说明1．xx旧图号编制规则：编号规则为：零件编号+模具编号零件编号由：材料或加类型+年月+序号模具编号由：年份+模具套数样式：材料或加工类型+年份后两位数+月份两位数+零件序号-年份扣两位数+模具编号2．图纸存档制作过程验证：旧图纸图号编制过于冗长，也不利于图纸的更改工作。
此次更改编制，除利于图纸更改存档之外，力求把图号的表达更简明，更适合本公司发展要求。
3．新图号编制规则：“xx”首字母或客户（产品）属地+品名及型号简写+零件编号①．xx首字母或图纸属地:本公司图纸图号均以“xx”拼音简写开头，即“AX”；有专属要求，需要区分图号的，以客户属地的拼音或英文简写另行表达。
详见表1-1。
②．图号中的小编号用横杠“-”分开。
③．品名及型号的简写:品名首字母，或是产品简称的简写，如LX01易拉宝，则图号编为：AX-LX01。
品名简写详见表1-2；产品因其型号或有海报尺寸不同，或因开发改进后，需另行出图表达的，则在品名后面加上其型号规格来区分，如: CXTⅡ；LX01-60等等。
对于有父子关系的系例产品，用“.”分隔。
如Easy frame系例产品中开发的A board，可以缩写成“AX-EF.AB”组成如：AL001.1，基中“AL”是铝材aluminum的前两字母大写；“001”是这种零件的序号，“.1”表示它是零件001的子序号(多出现在二次加工中区分零件图纸的不同)。
详见表1-3 零件编号字母表。
⑤. 装配图图号表达时，图号直接用其拼音简写结尾来表示该套产品总成图，即：“ZPT”；子装配图则在其后加上序号ZPTXXX。
二．公司图纸管理要求及注意事项1．非相关岗位工作人员未经上级批示或相关负责人许可，不可擅自调用、更改公司存档图纸。
2．用于存档及生产流通的图纸必须要有设计人员盖章，或是签名以及上级审核批准。
如无：视为无效图纸。
图纸管理办法一、总则图纸是工程项目建设、产品设计制造等活动的重要技术文件，为了加强对图纸的管理，确保图纸的完整性、准确性和可追溯性，提高工作效率和质量，特制定本办法。
二、适用范围本办法适用于公司内部所有涉及图纸的部门和项目，包括但不限于工程设计部门、生产制造部门、质量控制部门等。
三、图纸的分类（一）按照用途分类1、设计图纸：用于指导产品或工程项目的设计和开发。
2、施工图纸：用于指导工程项目的施工过程。
3、工艺图纸：用于指导生产制造过程中的工艺操作。
（二）按照形式分类1、纸质图纸：以纸张为载体的图纸。
2、电子图纸：以电子文件形式存储的图纸，如 CAD 图纸、PDF 图纸等。
四、图纸的编制（一）编制要求1、图纸应清晰、准确地表达设计意图和技术要求，符合国家和行业的相关标准和规范。
2、图纸的标注应完整、规范，尺寸标注应准确无误。
3、图纸应注明编制单位、编制日期、图号、版本号等信息。
（二）审核与批准1、编制完成的图纸应由专业人员进行审核，审核内容包括图纸的准确性、完整性、规范性等。
2、审核通过的图纸应由相关负责人进行批准，批准后方可生效使用。
五、图纸的发放与存档（一）发放流程1、由图纸管理部门根据项目需求和相关规定，确定图纸的发放范围和数量。
2、填写图纸发放登记表，记录发放的图纸名称、图号、版本号、发放对象、发放日期等信息。
3、发放图纸时，应确保接收人员签字确认。
（二）存档要求1、纸质图纸应分类整理，存放在专门的档案柜中，并做好防火、防潮、防虫等措施。
2、电子图纸应存储在指定的服务器或存储设备中，并定期进行备份，防止数据丢失。
3、存档的图纸应包括原图、审核稿、批准稿等各个版本，以便追溯和查阅。
六、图纸的借阅与归还（一）借阅流程1、借阅人员填写图纸借阅申请表，注明借阅的图纸名称、图号、借阅期限等信息。
2、经相关负责人批准后，到图纸管理部门办理借阅手续。
3、图纸管理部门在借阅登记表上记录借阅信息，并将图纸交给借阅人员。
设计图纸图号编制方法管理制度（试行）一、目的规定公司产品设计图纸图号及设计文件，包括CAD图和设计文件图的基本原则和要求。
二、适用范围本编制方法适用于公司所有发行图纸的管理。
三、基本原则1. 图样和文件编号一般采用下列字符：———0～9 阿拉伯数字———A～Z 拉丁字母（O、I除外） . 实心圆点2. 编号原则a）科学性选择事物或概念的最稳定的本质属性或特征作为信息分类的基础和依据。
b）系统性将选定的事物、概念的属性或特征按一定排列顺序予以系统化，并形成一个合理的科学分类体系。
c）唯一性一个代码只能唯一地标识一个分类对象。
d）可延性要设置收容类目，以便保证增加新的事物和概念时，不致打乱已建立的分类体系，同时，还应为下级信息管理系统在原有基础上的延拓、细化创造条件。
e）规范性同一层级代码的编写格式必须统一。
四、一般要求1. 采用表格图时，表中每种规格的产品、部件、零件都应标出独立的代号。
2. 同一产品、部件、零件的图样用数张图纸绘制时，各张图样标注同一代号。
3. 同一CAD 文件使用两种以上的存储介质时，每种存储介质中的CAD 文件都应标注同一代号。
4. 通用件的编号应参照JB/T5054.8 或按企业标准的规定。
5. 借用件的编号应采用被借用件的代号6. 图样和文件的编号一般有分类编号和隶属编号两大类。
也可按各行业有关标准规定编号。
7. 图样和文件的编号应与企业计算机辅助管理分类编号要求相协调。
五、分类编号1. 基本要素2. 产品分类标号及说明六、隶属编号1. 产品型号隶属编号a)编号说明产品型号：序列000-999，以正常受控序列为准。
图纸类型：b) 零件特征隶属编号说明零件登记序列号1-9，以正常受控序列为准。
版本号第一次下发为“A ”版本，第一次修改为“B ”版本，第二次修改为“C ”版本，以此类推。
七、修订记录。
一、图号编制或编码的几点原则：1、图号的编制是企业产品设计、工艺准备、生产组织、经营管理、财务统计的基础信息代码和依据，是企业信息化数据的基础或数据源；2、系统性的将图纸按选定的事物、概念的属性或特征按一定的顺序予以系列化，形成合理的分类体系；3、唯一性的一个代码只能唯一的标识一个分类对象；4、规范性的编码格式，编码格式必须统一；5、兼顾已有代码的格式便于考虑管理与习惯；6、可延续性和拓展性，为下一级信息管理创造条件；7、用两张以上数量图纸描述同一零件或部件时采用同一图号；8、图号编制的具体位数与企业产品的构成、产品种类数量、企业的发展等因素有关。
一般来讲在满足在较长时间内不改变编码原则为前提，应当可延续30-50年，在此条件下尽可能地减少总位数。
二、常用工程图纸图号构成的方法：图号可以是一个号或几个号组成。
在信息技术数据库中对应的是数据库的字段。
每一个图号在标题栏中放在单独的一个框内。
一个图号（字段）时常采用几位或十几位字符作为图号的代码。
常用图号通常要考虑以下产品或图纸的特征或属性：1、合同号，签订合同时的合同编码；2、隶属关系号，表示或表达零件或部件间的所属关系；3、大分类号，按照某种功能或类型属性划分（可编入零件或部件的某一属性或特征）；4、小分类号，按照某种功能或类型属性划分（可编入零件或部件的某一属性或特征）；5、图纸幅面特征代码，如：A0、A1、A2、A3、A4；6、设备位置分类代码，如在一项工程中工艺流程的某一段位置的设备的编码；7、图纸顺序号代码，图纸的自然顺序号，通常在一个合同里或一个项目里编制；8、材料特征代码，表示零件、部件、焊接件、有色金属、橡胶制品等材料属性；9、专业特征代码，表示有别于机械专业的代码，如液压专业、电气专业等；10、零件与部件区分代码，如部件、焊接件、组合件、零件等；11、技术文件类型编码，通常指各种技术文件，包括说明书、技术条件等；12、存储光盘代码，刻录光盘时光盘的代码；13、网络服务器中存储路径编码，适用于所有文件存放在服务器硬盘中；14、存档柜号，存储图纸的档案柜号；15、继承图号，由某一个零件或部件的图纸修改后的图纸，修改前图纸的图号。
图纸实施方案图号图纸实施方案图号是指在工程建设中，为了便于管理和识别图纸，对每张图纸进行编号的一种方式。
图纸实施方案图号的编制和使用对于工程建设的顺利进行具有重要意义。
下面将从图纸实施方案图号的编制原则、使用方法和管理要点三个方面进行介绍。
一、图纸实施方案图号的编制原则。
1. 统一性原则，图纸实施方案图号应当统一规范，避免出现混乱和重复现象。
2. 有序性原则，图纸实施方案图号的编制应当按照一定的顺序进行，便于查找和管理。
3. 简洁性原则，图纸实施方案图号应当尽量简洁明了，避免出现过长或复杂的编号。
4. 易识别性原则，图纸实施方案图号的编制应当便于识别和辨认，避免出现混淆现象。
二、图纸实施方案图号的使用方法。
1. 编制图纸实施方案图号时，应当按照一定的规则进行编号，例如按照工程部位、专业、图纸类型等进行分类编号。
2. 在图纸上清晰标注图纸实施方案图号，避免出现模糊或不清晰的情况。
3. 对于重要的图纸实施方案图号，可以进行加密处理，以保证信息安全。
4. 在图纸变更或修订时，应当及时更新图纸实施方案图号，确保图纸信息的准确性。
三、图纸实施方案图号的管理要点。
1. 建立健全的图纸实施方案图号管理制度，明确图纸的编制、使用和变更流程。
2. 对图纸实施方案图号进行定期检查和审查，确保图纸信息的准确性和完整性。
3. 对于图纸实施方案图号的变更或修订，应当进行记录和备份，以便日后查询和追溯。
4. 对于图纸实施方案图号的使用人员，应当进行培训和指导，确保他们能够正确使用图纸实施方案图号。
总结，图纸实施方案图号的编制和使用对于工程建设具有重要意义，只有严格按照规定进行编制和管理，才能确保图纸信息的准确性和完整性。
希望各位工程建设人员能够认真对待图纸实施方案图号的编制和管理工作，为工程建设的顺利进行提供保障。
图纸工程管理制度有哪些图纸是工程项目的重要文档之一，包含了工程项目实施的设计方案和技术要求。
图纸的质量直接影响到工程项目的顺利进行和最终的施工质量。
因此，良好的图纸管理制度对于工程项目的成功实施至关重要。
图纸工程管理制度是指针对图纸的编制、审查、审批、变更、归档等环节，建立一套科学合理的管理制度，以确保图纸的质量和准确性，并提高工程项目的管理效率。
本文将从图纸的编制、审查、审批、变更、归档等各个环节，具体探讨如何建立一套完善的图纸工程管理制度。
二、图纸编制管理1. 制定规范和标准图纸的编制应遵循一定的规范和标准，保证图纸的准确性和一致性。
在编制图纸的过程中，要根据不同的工程项目，确定适当的编制标准和规范，确保图纸的质量可控。
2. 分工明确在图纸编制的过程中，需要明确各个责任人的职责和工作内容。
要根据不同的专业和工序，合理安排各个责任人的工作任务，确保各个环节的衔接和协调。
3. 质量保证图纸编制过程中，要建立一套质量保证体系，确保图纸的准确性和完整性。
对于重要的工程项目和关键节点，要加强质量检查和监督，及时发现和解决问题。
4. 文件管理要建立健全的文件管理制度，包括文件的命名规范、存档要求、备份要求等。
对于图纸的版本控制和变更管理，要建立相应的流程和制度，确保图纸的更新及时和准确。
5. 交底与校对在图纸编制完成后，需要进行交底和校对工作，确保图纸的准确性和完整性。
责任人应对图纸进行认真核对，及时发现和纠正错误，确保图纸的质量和准确性。
三、图纸审查管理1. 设定审查标准在图纸审查的过程中，要根据不同的专业和工序，设定相应的审查标准和要求，确保审查工作的准确性和有效性。
审查标准应该包括内容、格式、布局等方面的要求。
2. 专业鉴定在图纸审查的过程中，需要进行专业鉴定，确保图纸符合相关的设计规范和标准。
鉴定人员应具有较强的专业背景和工作经验，负责对图纸的合理性和可行性进行评估。
3. 报告汇总在图纸审查完成后，需要对审查结果进行统计和分析，形成审查报告。
工程图纸规章制度一、前言为加强对工程图纸的管理，规范图纸编制、审核、定稿和归档程序，提高图纸质量，保证工程建设的顺利进行，特制订本规章制度。
二、适用范围本规章制度适用于企业内所有工程项目的图纸编制、审核、定稿和归档工作。
三、图纸编制1、图纸编制应按照国家建筑设计规范和企业内部规定的标准要求进行。
2、图纸编制应由具有相应资质和经验的设计人员完成，确保图纸的准确性和完整性。
3、图纸编制应遵循项目负责人的指示和要求，确保图纸与实际施工需求相符。
4、图纸编制应按照所属专业、阶段和内容进行分工，确保每个专业、阶段和内容的图纸都有相应的设计人员负责。
四、图纸审核1、图纸审核应由专门的审核人员进行，对图纸的准确性、规范性、完整性和一致性进行审核。
2、审核人员应具有相应资质和经验，能够对图纸中的技术和规范要求进行准确判断。
3、审核人员应按照所属专业、阶段和内容进行分工，确保每个专业、阶段和内容的图纸都经过审核。
4、审核人员还应及时发现和纠正图纸中的错误和不足，确保图纸达到要求。
五、图纸定稿1、图纸定稿应由项目负责人进行，对经过审核的图纸进行最终确认。
2、定稿前应对图纸中存在的问题进行讨论和解决，确保图纸准确无误。
3、图纸定稿后应及时通知相关人员，确保后续工作顺利进行。
六、图纸归档1、图纸归档应按照规定的程序进行，确保所有图纸都能够被妥善保存和管理。
2、归档的图纸应按照专业、阶段和内容进行分类，并标明相关信息，确保查找图纸的便利性。
3、归档的图纸应定期进行检查和整理，及时清理不必要的图纸，确保归档的图纸仍然保持完整和准确。
七、责任制度1、项目负责人对图纸编制、审核、定稿和归档工作负全面责任。
2、设计人员对图纸的准确性和完整性负责。
3、审核人员对图纸的规范性和一致性负责。
4、相关管理人员对图纸的归档工作负责。
八、图纸变更1、图纸变更应按照相关程序进行，确保变更前经过充分讨论和沟通。
2、变更后应及时更新所有相关的图纸和资料，确保施工工作顺利进行。
工程设计图纸管理办法一、总则为了加强对工程设计图纸的管理，确保图纸的完整性、准确性和可追溯性，提高工程项目的质量和效率，特制定本管理办法。
二、适用范围本办法适用于公司所有工程项目的设计图纸，包括新建、改建、扩建等项目。
三、管理职责（一）设计部门1、负责工程设计图纸的绘制、审核和修改。
2、确保图纸符合国家相关标准和规范，以及项目的技术要求。
3、对图纸的质量和准确性负责。
（二）项目管理部门1、负责接收和登记设计部门提交的图纸。
2、组织相关部门对图纸进行会审。
3、跟踪图纸的使用情况，协调解决图纸使用过程中的问题。
（三）档案管理部门1、负责图纸的归档、保管和借阅管理。
2、建立图纸档案管理系统，确保图纸的安全和可查询。
（四）施工部门1、按照图纸进行施工，不得擅自更改图纸内容。
2、如发现图纸存在问题，及时向项目管理部门反馈。
四、图纸的绘制与审核（一）设计人员应根据项目的要求和相关规范进行图纸绘制，图纸应清晰、准确地表达设计意图和技术要求。
（二）完成初步绘制后，应由设计部门内部进行自审，自审合格后提交给审核人员进行审核。
（三）审核人员应具有相应的专业资质和经验，对图纸的技术内容、规范性、完整性等进行全面审核。
（四）审核过程中发现的问题应及时反馈给设计人员进行修改，修改后的图纸需重新进行审核，直至审核通过。
五、图纸的标识与编号（一）每张图纸应具有唯一的标识和编号，以便于管理和查询。
（二）标识应包括项目名称、图纸名称、图号、版本号、日期等信息。
（三）编号应按照一定的规则进行编制，确保编号的系统性和逻辑性。
六、图纸的存档（一）审核通过的图纸应由项目管理部门移交至档案管理部门进行存档。
（二）档案管理部门应按照项目分类、专业分类等方式对图纸进行整理和存放。
（三）存档的图纸应包括纸质版和电子版，电子版图纸应定期进行备份，防止数据丢失。
七、图纸的借阅（一）因工作需要借阅图纸时，应填写借阅申请表，注明借阅目的、借阅期限等信息。
图纸管理规范一、引言图纸管理是一个项目中非常重要的环节，它涉及到项目的设计、施工、验收等各个阶段。
良好的图纸管理可以确保项目的顺利进行，并且减少因为图纸错误而引起的问题。
本文将介绍图纸管理的规范要求，包括图纸的编制、审查、变更等方面。
二、图纸编制1.图纸编制应符合国家相关标准和规范要求，包括但不限于建造设计规范、工程施工技术规范等。
2.图纸编制应由具备相应资质和经验的设计人员完成，设计人员应熟悉项目的设计要求和相关标准。
3.图纸编制应清晰、准确，图纸上的文字、符号、尺寸等应清晰可辨认，并且与设计意图一致。
4.图纸编制应包括平面图、立面图、剖面图等，图纸之间应有明确的关联和联贯性。
三、图纸审查1.图纸审查应由专业的审查人员进行，审查人员应具备丰富的经验和专业知识。
2.图纸审查应按照像关流程和程序进行，包括图纸的初审、复审等环节。
3.图纸审查应对图纸的合理性、准确性、完整性等进行评估，确保图纸符合设计要求和相关标准。
4.图纸审查应及时反馈审查结果，对于不合格的图纸，应提出修改意见，并要求设计人员进行修改。
四、图纸变更1.图纸变更应经过正式的程序，包括变更申请、审批、执行等环节。
2.图纸变更应有充分的理由和依据，变更内容应符合项目实际需求和相关标准。
3.图纸变更应及时通知相关人员，包括设计人员、施工人员等，确保变更信息的准确传达。
4.图纸变更后，应及时更新相关的图纸、文件和记录，确保项目各方都能及时获取最新的信息。
五、图纸存档1.图纸存档应按照像关要求进行，包括图纸的整理、归档、保管等环节。
2.图纸存档应分类管理，按照项目、专业、阶段等进行分类，方便查找和使用。
3.图纸存档应定期进行备份和更新，确保图纸的安全性和完整性。
4.图纸存档应有专门的管理人员负责，确保图纸的有效管理和使用。
六、图纸传递1.图纸传递应按照像关要求进行，包括图纸的打印、复印、传真、扫描等操作。
2.图纸传递应记录传递的时间、方式和接收人，确保传递过程的可追溯性。
浙江万里安全器材制造有限公司图纸图号编制及管理办法
编制/日期：张作霖
审核/日期：
批准/日期：
2016-8-10 发布 2016-8-10 实施
前言
本办法是根据中华人民共和国行业标准JB/T 5054.4-2000 <<产品图样及设计文件编号原则>>及本公司的实际情况而制定的，为非等效采用。
本办法按GB/T1.1-2000<<标准化工作导则第1部分:标准的结构和编写规则>>所规定的原则编写。
本办法的附录是相关表格。
本办法由张作霖起草。
本办法为首次发布。
图纸图号编制及管理办法
1. 主题内容与适用范围：
本办法规定了公司产品图样及设计文件，包括CAD图和设计文件编号的基本原则和要求。
2. 引用标准：
GB/T 1.1-2000 标准化工作导则标准编写的基本规定
GB/T 14689—93 技术制图图纸幅面和格式
JB/T 5054.4-2000 产品图样及设计文件编号原则
JB/T 8823-1998 机械工业企业计算机辅助管理信息分类编码导则
3. 基本原则
3.1 图样和文件编号一般采用下列字符：
———0～9 阿拉伯数字
———A～Z 拉丁字母（O、I除外）
3.2 编号原则
A)选用公司涉猎或成熟的产品系列进行分类。
B）采用最稳定的本质属性或特征作为信息分类的基础和依据。
C)一个代码只能唯一地标示一个分类对象。
4. 一般要求
4.1 每个产品、部件、零件的图样和文件均应有独立的代号。
4.1.1采用表格图时，表中每种规格的产品、部件、零件都应标出独立的代号。
4.1.2 同一产品、部件、零件的图样用数张图纸绘制时，各张图样标注同一代号。
4.1.3 同一CAD 文件使用两种以上的存储介质时，每种存储介质中的CAD 文件都应标注同一代号。
4.1.4 通用件的编号应参照JB/T5054.8 或按企业标准的规定。
4.1.5借用件的编号应采用被借用件的代号
4.2 图样和文件的编号含有产品编号和零件编号两要素。
5. 产品编号 5.1 基本要素
5.2产品分类编号说明：
分类代号序号 01 02 03 04 05 06 定义
安全带
跑车安全带
高空安全带
非标安全带
卧铺安全带
儿童安全带
5.3型号分类编号说明：
分类代号序号 01 02 03 04 定义
自动三点
自动二点
简易三点
简易二点
8、零件编号
8.1编号组成要素：
8.2 通用件首字母代码编号及说明：
分类代
SS HX MB ZD LS TD LM DP XQ 号序号
定义锁舌换向环锚板织带螺栓弹垫螺母垫片镶嵌垫圈注：尽量选取关键的两位字母代码
8.4通用件颜色代码：
如：黑色-B，灰色-G，米黄-C，蓝色-B，红色-R ，深灰-DG，红棕-RB，桔红-OR
9、设计图纸的发放和管理
9.1 生产用设计图纸的发放
生产用设计文件由资料室（文控室）负责发放，发放单位和数量原则上按下表：
发放单位技术规格书设计BOM 作业指导书装箱单包装文件设计图纸
研发部 1 1 1 1 1 1
计划部 1 1 1 1
财务部
生产部 1
品质部 1 1
市场部
9.2 非生产型图纸文件由资料室（文控室）受控，各部门申请发放。
