固体线膨胀系数的测量一、实验目的测定金属棒的线胀系数，并学习一种测量微小长度的方法。
二、实验原理固体的线膨胀系数和体膨胀系数是固体热学特性的重要参数，通常体膨胀系数是线膨胀系数的3倍左右，本实验主要介绍固体线膨胀系数的测量方法。
线膨胀是指材料在受热膨胀时，在一维方向上的伸长。
在一定的温度范围内，固体受热后，其长度都会增加，设物体原长为L ，由初温t 1加热至末温t 2，物体伸长了△L ，则线膨胀系数满足：即上式中△L 是个极小的量，我们采用光杠杆测量。

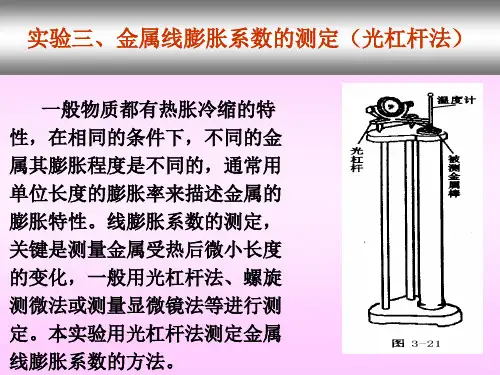

光杠杆法测量△L ：如下图（见教材杨氏模量原理）1.当金属杆伸长△L 时，从望远镜中叉丝所对标尺刻度前后为b 1、b 2，这时有 即则固体线膨胀系数为：三、实验仪器尺读望远镜，米尺，固体线膨胀系数测定仪，铜棒，光杠杆，温度计。
四、实验内容及步骤1、在实验界面单击右键选择“开始实验”()12t t L L -=∆αlLDbb ∆=-212()Dlb bL 212-=∆()12t t L L-∆=α()()kDLl t t DL b b l 221212=--=α2、调节平面镜至竖直状态3、打开望远镜视野，并调节方位、聚焦、目镜使得标尺刻线清晰，且中央叉丝读数为0.0mm4、单击铜棒测量长度，单击温度计显示铜棒温度，打开电源加热，记录每升高10度时标尺读数直至温度升高到90度止5、单击卷尺，分别测量l、D6、以t 为横轴，b 为纵轴作b -t 关系曲线，求直线斜率k7、代入公式计算线膨胀系数值 有图得K =0.3724=1.206x10-5 /C五、实验数据记录与处理六、思考题()()k DLl t t DL b b l 221212=--=α1．对于一种材料来说，线胀系数是否一定是一个常数？为什么？不是。
因为同一材料在不同的温度区域，其线性系数是不同的，有实验结果的事实可证明。
2．你还能想出一种测微小长度的方法，从而测出线胀系数吗？目前想不到更好地方法。

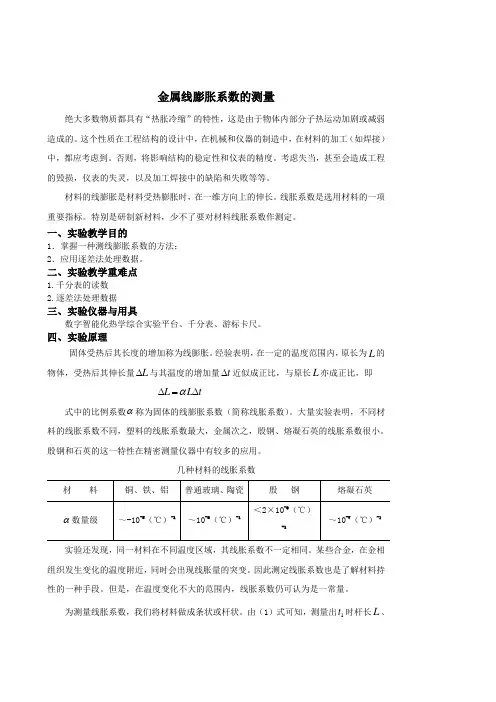

金属线膨胀系数的测量绝大多数物质都具有“热胀冷缩”的特性，这是由于物体内部分子热运动加剧或减弱造成的。
这个性质在工程结构的设计中，在机械和仪器的制造中，在材料的加工（如焊接）中，都应考虑到。
否则，将影响结构的稳定性和仪表的精度。
考虑失当，甚至会造成工程的毁损，仪表的失灵，以及加工焊接中的缺陷和失败等等。
材料的线膨胀是材料受热膨胀时，在一维方向上的伸长。
线胀系数是选用材料的一项重要指标。
特别是研制新材料，少不了要对材料线胀系数作测定。
一、实验教学目的1．掌握一种测线膨胀系数的方法； 2．应用逐差法处理数据。
二、实验教学重难点1.千分表的读数2.逐差法处理数据三、实验仪器与用具数字智能化热学综合实验平台、千分表、游标卡尺。
四、实验原理固体受热后其长度的增加称为线膨胀。
经验表明，在一定的温度范围内，原长为L 的物体，受热后其伸长量L ∆与其温度的增加量t ∆近似成正比，与原长L 亦成正比，即L L t α∆=∆式中的比例系数α。
大量实验表明，不同材几种材料的线胀系数实验还发现，同一材料在不同温度区域，其线胀系数不一定相同。
某些合金，在金相组织发生变化的温度附近，同时会出现线胀量的突变。
因此测定线胀系数也是了解材料持性的一种手段。
但是，在温度变化不大的范围内，线胀系数仍可认为是一常量。
为测量线胀系数，我们将材料做成条状或杆状。
由（1）式可知，测量出1t 时杆长L 、受热后温度达2t 时的伸长量L ∆和受热前后的温度1t 及2t ，则该材料在（1t ，2t ）温区的线胀系数为：21()LL t t α∆=- （2）其物理意义是固体材料在（t 1,t 2）温区内，温度每升高一度时材料的相对伸长量，其单位为（℃）-1。
测线胀系数的主要问题是如何测伸长量ΔL 。
先粗估算出ΔL 的大小，若L ≈250mm ，温度变化t 2－t 1≈100℃，金属的a 数量级为10-5（℃）-1，则可估算出ΔL ≈0.25mm 。
