金属线膨胀系数的测量(上课)

金属线膨胀系数的测定教学目的：1.掌握用千分表测量微小位移的方法；2.学习测定金属棒线膨胀系数的方法；3.掌握温控仪的使用方法；4.学习PID 调节的原理；5.通过实验了解参数设置对PID 调节过程的影响。

教学内容：1.绝大多数物质具有热胀冷缩特性，在一维情况下，固体受热后长度的增加称为线膨胀。

线膨胀系数是物质的基本物理参数之一，在道路、桥梁、建筑等工程设计，精密仪器仪表设计，材料的焊接、加工等各种领域，都必须对物质的膨胀特性予以充分的考虑。

2.利用千分表和PID 温控仪来测定铜棒和铝棒的线膨胀系数，测量公式为01L L t α∆=⋅∆。

实验要注意的是：千分表应水平放置，千分表要刚刚接触上金属棒，也不能使接触太紧，否则千分表的读数不会发生变化，一旦开始升温及读数，避免再触动实验仪；为减小系统误差，将第1次温度达到平衡时的当前温度T 及千分表读数分别作为t 0和l 0。

重点难点：1.重点：利用千分表和PID 温控仪来测定铜棒和铝棒的线膨胀系数；2.难点：千分表的放置和读数。

教学设计：1.讲述物质膨胀系数特性的应用（5min ）2.讲述线膨胀系数的测量原理（10min ）3.介绍千分表和PID 温控仪的使用和使用注意事项（10min ）4.讲述实验操作步骤，要特别强调将第1次温度达到平衡时的当前温度T 及千分表读数分别作为t 0和l 0（15min ）5.学生自己完成实验，老师辅导（85min ）6.检查学生测量的实验数据（10min ）作业、实验：写一份完整的实验报告。

实验报告要求：通过测量数据描绘Lt ∆∆的直线图，利用图解法求出线膨胀系数α。

金属线膨胀系数的测定（讲稿）大家都知道绝大多数物质都具有“热胀冷缩”的性质。

这是由于当温度增高时，组成物质的分子间距膨胀增大，这个性质在工程结构的设计中，在机械和仪器的制造中，在材料的加工中，都必须加以考虑。

否则，将影响结构的稳定性和仪表的精度，甚至会造成工程结构的毁损，仪表的失灵等。

实验四 利用直读式测量仪测定金属的线胀系数【实验目的】利用直读式测量仪测量金属棒的线胀系数； 【实验仪器】DH4608金属热膨胀系数试验仪、不锈钢管、钢卷尺 【实验原理】已知金属的线胀方程为: , 其中 是金属在00C 时的长度。

当温度为 时,当温度为 时, 设金属棒伸长量为 , 则有: 两式相减得： , 其中 为金属的线胀系数。

实验时, 利用DH4608金属热膨胀系数试验仪, 每5℃设定一个控温点, 利用热电偶记录样品上的实测温度和千分尺上的变化值。

根据数据 和 , 画出 （作y 轴）－ （作x 轴）的曲线图, 观察其线型性, 并利用图形求出斜率, 计算样品（不锈钢管）的线胀系数。

【实验步骤】1.将试验样品（不锈钢管）固定在实验架上, 注意挡板要正对千分尺；2.调节千分尺和挡板的位置, 保证两者无间隙且千分尺有足够的伸长空间；3.打开电源和水泵开关, 每5℃设定一个控温点, 记录样品的实测温度和千分尺上的变化值。

实际操作时, 由于千分尺的指针在不停地转动, 所以在设定的控温点不易准确读数, 从而导致样品加热后的伸长量测量不准确。

具体操作可改为: 在加热过程中, 当观察到千分尺的指针转动匀速时, 在千分尺上设定一个记录起点（比如0格）, 记下此时的温度值和数字电压表上的示值作为第一组实验数据。

以后每当千分尺的指针转过50格（或30格）记录一组温度值和数字电压表上的示值, 填入设计的记录表中。

实验结束后再根据铜—康铜热电偶分度表将数字电压表上的示值转换为温度值作为试验样品的实际温度。

4、根据数据 和 , 画出 （作y 轴）－ （作x 轴）的曲线图, 观察其线型性。

5、利用图形求出斜率, 计算样品的线胀系数（ , 为斜率, 近似为室温下金属棒的有效长度）。

【数据记录举例】固体线胀系数测定数据记录表测量样品: 紫铜管φ10mm ×593mm i温度计读数实测温度ti千分尺读数l i30.0 ℃ 1.17mV （ 29.5℃ ） 0.000 593.0001、电热偶安装座；2、待测样品；3、挡板；4、千分尺 )1(10at l l +=附录：。

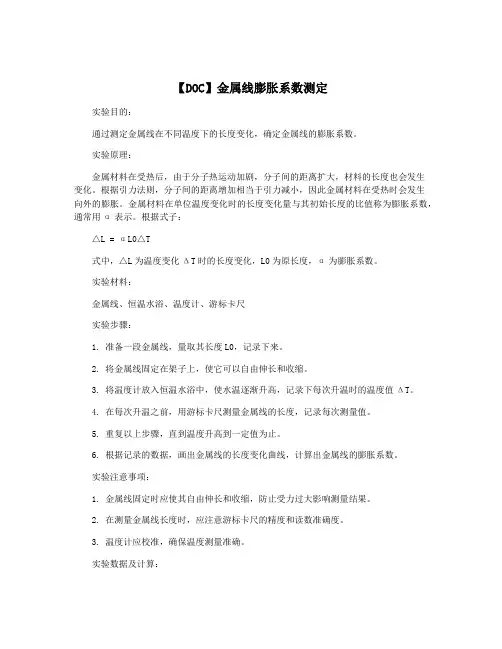

金属线膨胀系数的测定实验报告一、实验目的。

本实验旨在通过测定金属线的膨胀系数，探究金属在受热作用下的膨胀规律，并验证线性膨胀系数的概念。

二、实验原理。

金属在受热作用下会发生线性膨胀，其膨胀量与温度变化呈线性关系。

金属线的膨胀量可用以下公式表示：ΔL = αL0ΔT。

其中，ΔL为金属线的膨胀量，α为线性膨胀系数，L0为金属线的原始长度，ΔT为温度变化量。

三、实验器材。

1. 金属线。

2. 热水槽。

3. 温度计。

4. 尺子。

四、实验步骤。

1. 准备金属线，并测量其原始长度L0。

2. 将金属线固定在支架上。

3. 将热水倒入热水槽中，待温度稳定后，记录水温作为初始温度T1。

4. 将金属线放入热水中，测量金属线的膨胀量ΔL。

5. 记录金属线在热水中的最终温度T2。

6. 根据实验数据计算金属线的线性膨胀系数α。

五、实验数据记录。

1. 金属线原始长度L0 = 1m。

2. 初始温度T1 = 25°C。

3. 最终温度T2 = 75°C。

4. 金属线膨胀量ΔL = 5mm。

六、实验结果分析。

根据实验数据计算得到金属线的线性膨胀系数α为：α = ΔL / (L0ΔT) = 5mm / (1m × 50°C) = 1 × 10^-4 /°C。

七、实验结论。

通过本实验的测定和计算，验证了金属线在受热作用下会发生线性膨胀的规律，并得到了金属线的线性膨胀系数α。

实验结果表明，金属线的膨胀量与温度变化呈线性关系，膨胀系数是一个常数，可用于预测金属在不同温度下的膨胀量。

八、实验注意事项。

1. 在实验过程中要小心热水的温度，避免烫伤。

2. 测量金属线的膨胀量时要注意准确度，避免误差。

九、实验总结。

本实验通过测定金属线的膨胀量，验证了金属在受热作用下的线性膨胀规律，得到了金属线的线性膨胀系数α。

实验结果对于理解金属膨胀规律具有重要意义，也为工程应用提供了重要参考。

以上为金属线膨胀系数的测定实验报告。

测量金属线膨胀系数的方法金属的膨胀系数是指在单位温度变化下，金属材料单位长度的线膨胀量。

测量金属线膨胀系数的方法有多种，下面将介绍其中几种常用的方法。

1. 热胀冷缩法热胀冷缩法是一种常用的测量金属线膨胀系数的方法。

该方法利用热胀冷缩的原理，通过测量金属材料在不同温度下的长度变化来计算金属线膨胀系数。

具体操作步骤如下：（1）首先，选择一段金属线材料，并将其固定在测量装置上。

（2）然后，将装置置于恒温箱中，并将温度控制在不同的温度下，如20℃、30℃、40℃等。

（3）测量每个温度下金属线的长度，并记录下来。

（4）根据测得的数据，计算金属线膨胀系数的值。

公式为：膨胀系数 = （L2 - L1）/（L1 × ΔT），其中L1为初始长度，L2为不同温度下的长度变化，ΔT为温度变化。

2. 拉伸法拉伸法也是一种常用的测量金属线膨胀系数的方法。

该方法通过施加不同的拉力来测量金属材料在不同温度下的长度变化，进而计算金属线膨胀系数。

具体操作步骤如下：（1）首先，选择一段金属线材料，并将其固定在拉伸装置上。

（2）然后，通过拉伸装置施加不同的拉力，使金属线逐渐延长。

（3）同时，利用测量装置测量金属线的长度，并记录下来。

（4）根据测得的数据，计算金属线膨胀系数的值。

公式为：膨胀系数 = （L2 - L1）/（L1 × ΔT），其中L1为初始长度，L2为不同温度下的长度变化，ΔT为温度变化。

3. 光栅法光栅法是一种利用光栅原理测量金属线膨胀系数的方法。

该方法利用光栅装置对金属线进行光学测量，通过测量金属线在不同温度下的光栅位移来计算金属线膨胀系数。

具体操作步骤如下：（1）首先，选择一段金属线材料，并将其固定在测量装置上。

（2）然后，将光栅装置对准金属线，使光栅的光束垂直射向金属线。

（3）随后，通过调整光栅装置，使光栅与金属线的光斑重合。

（4）测量不同温度下的光栅位移，并记录下来。

（5）根据测得的数据，计算金属线膨胀系数的值。

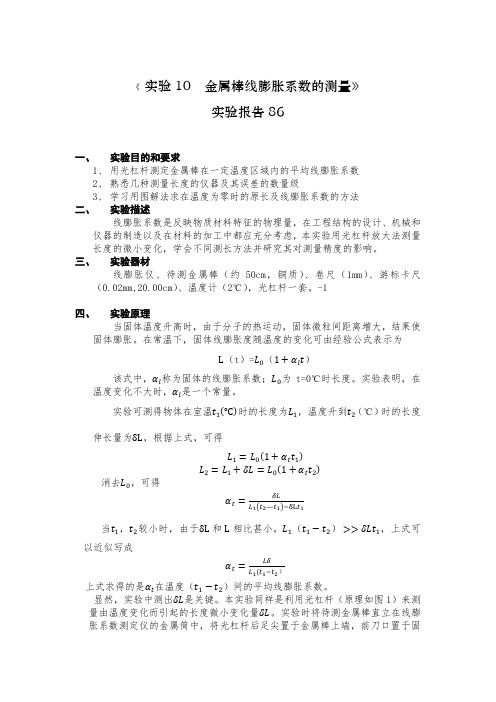

大学物理实验教案实验名称：金属线膨胀系数的测定1 实验目的1）学习用电热法测量金属线胀系数；2）学习利用光杠杆法测量微小长度变化量；3）掌握图解法处理数据的方法。

2 实验仪器控温式固体线胀系数测定仪（型号GXC-S ） 光杠杆 尺读望远镜 游标卡尺 3 实验原理3.1 当温度升高时，金属杆的长度会发生变化，这种变化可用线胀系数来衡量。

当温度变化不大时可用平均线胀系数α来描述。

即)()(112121t t L L L --=α式中1L 和2L 分别为物体在温度1t 和2t 时的长度，一般固体材料的α值很小，所以12L L L -=∆也很小，因此本实验成功的关键之一就是测准L ∆的问题，我们采用光杠杆法测量L ∆。

3.2 热传导和热平衡原理：温度总是从高温往低温传递，因此只要存在温差就会有热传导在进行，那么就不会处在平衡的状态。

从观察方法来看，当温度不变时就表明系统处于热平衡的状态。

只有在平衡状态下测出的温度和刻度才能相对应。

动态平衡：指温度在某一个小范围内波动（一般不超过0.5度）。

3.3 加热器的结构图温度探头是放在样品（铜管）的空腔中的，因此温度探头不能及时测到样品的温度，必须等到样品、T 和空腔中的空气达到热平衡状态时温度探头测出的温度才是样品的真实温度。

但是另一个问题是平衡时间非常短所以我们就给它安装一个温度补偿器，使温度在某一个小范围内变化时间可以长一些。

线路图如下：从图2可知：()D NH D H L 2201∆=N -N =∆所以可得：()1221t t D L -H ∆N =α=t LD ∆H∆N 2 4 教学内容1）用卷尺测量金属杆的长度L2）光杠杆放在仪器平台上，其后足尖放在金属杆顶端的金属套上，光杠杆的镜面在铅直方向。

在光杠杆前1.5~2.0m 处放置望远镜及直尺（尺在铅直方向）。

调节镜尺组让望远镜与直尺相对镜面成对称关系，调节望远镜的目镜使叉丝清晰，如图2，再调节望远镜使直尺的象进入望远镜中。

金属线膨胀系数测量实验讲义(FB 7 1 2型金属线膨胀系数测定仪)浙江大学物理实验中心杭州精科仪器有限公司金属线膨胀系数的测量绝大多数物质都具有“热胀冷缩’’的特性，这是由于物体内部分子热运动加剧或减弱造成的。

这个性质在工程结构的设计中，在机械和仪器的制造中，在材料的加工(如焊接)中，都应考虑到。

否则，将影响结构的稳定性和仪表的精度。

考虑失当，甚至会造成工程的损毁，仪器的失灵，以及加工焊接中的缺陷和失败等等。

【实验目的】1、学习测量金属线膨胀系数的一种方法。

2、学会使用千分表。

【实验仪器】FB712型金属线膨胀系数测量仪实验装置，如图1、图2所示图1金属线膨胀系数测定仪测试架结构示意图图2 FB7 12型金属线膨胀系数测定仪面板【实验原理】材料的线膨胀是材料受热膨胀时，在一维方向的伸长。

线胀系数是选用材料的一项重要指标。

特别是研制新材料，少不了要对材料线胀系数做测定。

固体受热后其长度的增加称为线膨胀。

经验表明，在一定的温度范围内，原长为L 的物体，受热后其伸长量△L 与其温度的增加量△t 近似成正比，与原长L 亦成正比，即：△L=α· L ·△t (1)式中的比例系数α称为固体的线膨胀系数(简称线胀系数)。

大量实验表明，不同材料的线胀系数不同，塑料的线胀系数最大，金属次之，殷钢、熔融石英的线胀系数很小。

殷钢和石英的这一特性在精密测量仪器中有较多的应用。

几种材料的线胀系数生变化的温度附近，同时会出现线胀量的突变。

另外还发现线膨胀系数与材料纯度有关，某些材料掺杂后，线膨胀系数变化很大。

因此测定线胀系数也是了解材料特性的一种手段。

但是，在温度变化不大的范围内，线胀系数仍可认为是一常量。

为测量线胀系数，我们将材料做成条状或杆状。

由(1)式可知，测量初始杆长L 、受热后温度从t1升高到t2时的伸长量△t 和受热前后的温度升高量△t (△t =t 2－t1)，则该材料在(t1，t2)温度区域的线胀系数为： tL L ∆*∆=α （2）其物理意义是固体材料在（t1，t2)温度区域内，温度每升高1℃时材料的相对伸长量，其单位为（℃）－1测量线胀系数的主要问题是如何测伸长量△L 。

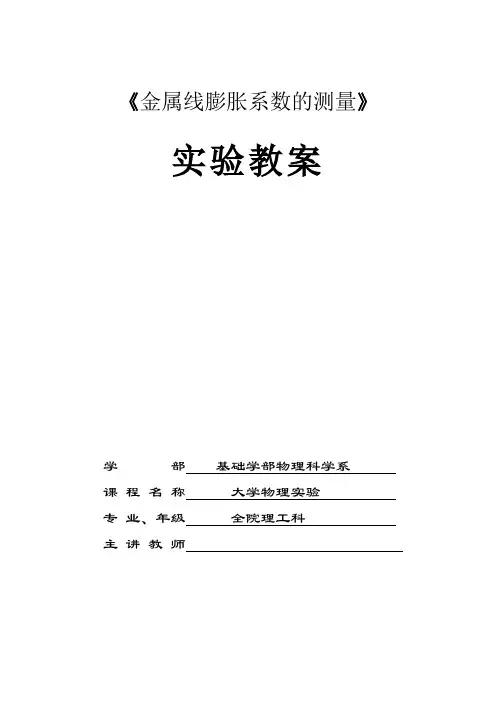

《金属线膨胀系数的测量》实验教案学部基础学部物理科学系课程名称大学物理实验专业、年级全院理工科主讲教师教学设计《金属线膨胀系数的测量》实验教案C.ΔL的测量。

因为ΔL值很小，用常用的长度测量方法（游标卡尺和螺旋测微器）都不行，只能用光杠杆法来测量。

3.光杠杆法的光路原理及公式推导光杠杆系统由望远镜及标尺和光杠杆反射镜组成，如图1所示，实验时，将光杠杆反射镜后足尖置于金属杆上端，二前足尖放在平台的槽中。

设在温度t1时，通过望远镜和光杠杆的平面镜，看见直尺上刻度N1，刚好在望远镜中叉丝横线处，当温度升至t2时，直尺刻度N2移至叉丝横线上。

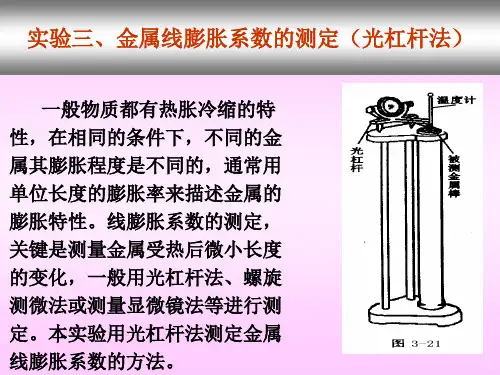

图1 测定金属线胀系数的实验装置图2 光杠杆放大原理图下面来推导其中的三角函数关系。

对于光杠杆一端：清晰的样例不清晰的样例图3分划板刻线清晰和不清晰样例F.调整望远镜的俯仰角螺丝，使得方向对准。

然后调整右边的调焦手轮，使得能够清晰地看见影像。

5.测量b和D的方法测量b：实验完成后，取下光杠杆，放置在白纸上按压，出现三个支点的印记。

使用作图法测量b的值。

测量D：如果使用望远镜测量，可以用公式2150D x x=-直接算出。

式中1x和2x分别为望远镜中上下十字叉丝在标尺中的位置。

原理如下：望远镜测量距离法图4 望远镜测距原理图如图4，一般的尺读望远镜的结构由目镜EL、目镜内的分划板和物镜oL构成。

标尺AB放在望远镜物镜oL的前方与F（oL的前焦点）相距为S的地方，标尺AB经过oL成中间像''BA，调节望远镜的分划板以及目镜EL，使人眼经目镜能同时看清''BA和分划板刻线，达到消除视差的目的，即''BA和分划板刻线的经EL成的虚像在同一平面。

则由图4的几何关系得''fBASAB= (4)。
