一、实验目的加深理解放大电路中引入负反馈的方法和负反馈对放大器各项性能指标的影响。
二、实验设备与器件1、＋12V 直流电源2、函数信号发生器3、双踪示波器4、万用表5、晶体三极管3DG6×2(β＝50～100)或9011×2 电阻器、电容器若干。
三、实验原理负反馈放大器有四种组态，即电压串联、电压并联、电流串联、电流并联。
本实验以电压串联负反馈为例，分析负反馈对放大器各项性能指标的影响。
1、图3-1为带有负反馈的两级阻容耦合放大电路，在电路中通过f R 把输出电压O U 引回到输入端，加在晶体管T1的发射极上，在发射极电阻1F R 上形成反馈电压f U 。
根据反馈的判断法可知，它属于电压串联负反馈。
带有电压串联负反馈的两级阻容耦合放大器主要性能指标如下①闭环电压放大倍数：u u uuf F A 1A A +=其中I O u U U A /=——基本放大器(无反馈)的电压放大倍数，即开环电压放大倍数。
u u F A +1——反馈深度，它的大小决定了负反馈对放大器性能改善的程度。
②反馈系数：F1f F1u R R R F +=③输入电阻：i u u if R F A R )1(+=，i R ——基本放大器的输入电阻④输出电阻：uuO Oof F A 1R R +=，of R ：基本放大器的输出电阻 uo A ：基本放大器∞=L R 时的电压放大倍数 ①在画基本放大器的输入回路时，因为是电压负反馈，所以可将负反馈放大器的输出端交流短路，即令0=O U ，此时f R 相当于并联在1F R 上。
②在画基本放大器的输出回路时，由于输入端是串联负反馈，因此需将反馈放大器的输入端(T1管的射极)开路，此时)1F f R R +（相当于并接在输出端。
可近似认为f R 并接在输出端。
根据上述规律，就可得到所要求的如图3-2所示的基本放大器。
四、实验步骤1、测量静态工作点数模实验箱按图3-3连接实验电路，模拟电子技术实验箱按图3-4连接实验电 路，首先取 适量，频率为1KHz 左右，调节电位器使放大器的输出不出现失真，然后使 (即断开信号源的输出连接线)，用万用表直流电压档分别测量第一级、第二级的静态工作点，记入表3-1。

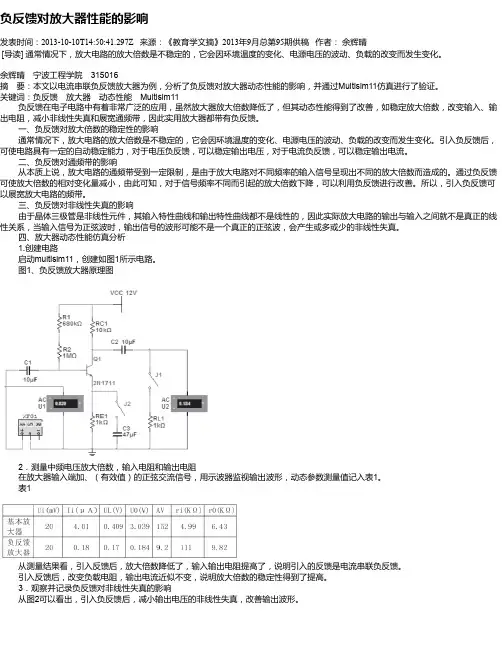

负反馈对放大器性能的影响发表时间：2013-10-10T14:50:41.297Z 来源：《教育学文摘》2013年9月总第95期供稿作者：余辉晴[导读] 通常情况下，放大电路的放大倍数是不稳定的，它会因环境温度的变化、电源电压的波动、负载的改变而发生变化。
余辉晴宁波工程学院315016摘要：本文以电流串联负反馈放大器为例，分析了负反馈对放大器动态性能的影响，并通过Multisim11仿真进行了验证。
关键词：负反馈放大器动态性能Multisim11负反馈在电子电路中有着非常广泛的应用，虽然放大器放大倍数降低了，但其动态性能得到了改善，如稳定放大倍数，改变输入、输出电阻，减小非线性失真和展宽通频带，因此实用放大器都带有负反馈。
一、负反馈对放大倍数的稳定性的影响通常情况下，放大电路的放大倍数是不稳定的，它会因环境温度的变化、电源电压的波动、负载的改变而发生变化。
引入负反馈后，可使电路具有一定的自动稳定能力，对于电压负反馈，可以稳定输出电压，对于电流负反馈，可以稳定输出电流。
二、负反馈对通频带的影响从本质上说，放大电路的通频带受到一定限制，是由于放大电路对不同频率的输入信号呈现出不同的放大倍数而造成的。
通过负反馈可使放大倍数的相对变化量减小，由此可知，对于信号频率不同而引起的放大倍数下降，可以利用负反馈进行改善。
所以，引入负反馈可以展宽放大电路的频带。
三、负反馈对非线性失真的影响由于晶体三极管是非线性元件，其输入特性曲线和输出特性曲线都不是线性的，因此实际放大电路的输出与输入之间就不是真正的线性关系，当输入信号为正弦波时，输出信号的波形可能不是一个真正的正弦波，会产生或多或少的非线性失真。
四、放大器动态性能仿真分析1.创建电路启动multisim11，创建如图1所示电路。
图1、负反馈放大器原理图2．测量中频电压放大倍数，输入电阻和输出电阻在放大器输入端加、（有效值）的正弦交流信号，用示波器监视输出波形，动态参数测量值记入表1。
实验二 由分立元件构成的负反馈放大电路一、实验目的1．了解N 沟道结型场效应管的特性和工作原理； 2．熟悉两级放大电路的设计和调试方法； 3．理解负反馈对放大电路性能的影响。
二、实验任务设计和实现一个由N 沟道结型场效应管和NPN 型晶体管组成的两级负反馈放大电路。
结型场效应管的型号是2N5486，晶体管的型号是9011。
三、实验内容1. 基本要求：利用两级放大电路构成电压并联负反馈放大电路。
（1）静态和动态参数要求1）放大电路的静态电流I DQ 和I CQ 均约为2mA ；结型场效应管的管压降U GDQ < - 4V ，晶体管的管压降U CEQ = 2～3V ；2）开环时，两级放大电路的输入电阻要大于90kΩ，以反馈电阻作为负载时的电压放大倍数的数值 ≥ 120；3）闭环电压放大倍数为10so sf -≈=U U A u 。
（2）参考电路1）电压并联负反馈放大电路方框图如图1所示，R 模拟信号源的内阻；R f 为反馈电阻，取值为100 kΩ。
图1 电压并联负反馈放大电路方框图2）两级放大电路的参考电路如图2所示。
图中R g3选择910kΩ，R g1、R g2应大于100kΩ；C 1～C 3容量为10μF ，C e 容量为47μF 。
考虑到引入电压负反馈后反馈网络的负载效应，应在放大电路的输入端和输出端分别并联反馈电阻R f ，见图2，理由详见“五 附录－2”。
图2 两级放大电路实验时也可以采用其它电路形式构成两级放大电路。
3.3k Ω（3）实验方法与步骤 1）两级放大电路的调试a. 电路图：（具体参数已标明）¸b. 静态工作点的调试实验方法：用数字万用表进行测量相应的静态工作点，基本的直流电路原理。
第一级电路：调整电阻参数， 4.2s R k ≈Ω，使得静态工作点满足：I DQ 约为2mA ，U GDQ< - 4V 。
记录并计算电路参数及静态工作点的相关数据（I DQ ，U GSQ ，U A ，U S 、U GDQ ）。
电路中的负反馈和正反馈的作用电路中的反馈机制对于电子系统的稳定性和性能起到重要的作用。
其中，负反馈和正反馈是两种常见的反馈方式，它们分别具有不同的作用和特点。
一、负反馈的作用负反馈是指将电路输出的一部分信号作为反馈信号，与输入信号进行比较后形成差值，再经过校正后反馈给输入端，从而调节电路输入输出之间的关系。
负反馈的主要作用包括以下几个方面：1. 改善电路的稳定性：负反馈可以使电路具有较高的稳定性。
当输入信号发生变化时，负反馈可以通过反馈路径将一部分改变的信号返回输入端，从而减小输入与输出之间的差异，保持电路的稳定性。
2. 扩大电路的带宽：负反馈可以通过抑制电路的输出信号波动，降低电路的非线性畸变，从而扩大电路的带宽。
在放大电路中，负反馈可以提高放大器的线性度和频率响应，并减小失真。
3. 提高电路的增益稳定性：负反馈通过控制电路的增益，使其在不同工作状态下具有相对稳定的放大倍数。
这样可以使电路在面对不同负载和输入信号时能够保持较为稳定的增益。
二、正反馈的作用正反馈是指将电路输出的一部分信号作为反馈信号，与输入信号相加后输出，从而增加输入信号的幅度。
正反馈的主要作用包括以下几个方面：1. 增加电路的增益：正反馈可以使电路的增益不受限制地增加。
通过将输出信号一部分反馈到输入端，并与输入信号相加，使得输出信号不断放大，实现正反馈的增益效应。
2. 产生自激振荡：正反馈在某些电路中可以引起自激振荡。
当反馈信号经过放大后再次回到输入端，经过多次放大后，电路会出现自激振荡的现象。
这在一些振荡电路和发生器电路中得到应用。
3. 产生非线性特性：正反馈可以引起电路的非线性特性。
当输入信号经过正反馈后，输出信号与输入信号的关系不再是线性的，而呈现出非线性的特点。
这在一些特定的电路设计中能够实现特定的功能。
综上所述，电路中的负反馈和正反馈在调节电路性能和功能发挥上起到了重要的作用。
负反馈通过稳定性、线性度和频率响应等方面的优化，提高了电路的性能；而正反馈则可以增强电路的增益、引起自激振荡、产生非线性特性等，为一些特殊应用提供了解决方案。
