实验3-负反馈对放大电路的影响

实验三　负反馈放大器电路的研究一. 实验目的1．加深理解负反馈对放大器性能的影响。

2．学会测量放大器的输入电阻、输出电阻以及电压放大倍数。

二、实验设备与器件名称数量函数信号发生器 1示波器 1万用表 1直流稳压电源 1741/LM324 2电阻若干三. 实验原理放大器加入负反馈后，由于反馈信号是削弱输入信号的，结果将使放大倍数降低，但却提高了放大倍数的稳定性、扩展了通频带、减小了非线性失真、并能抑制干扰和噪声，变换放大器的输入和输出电阻等。

1、把输出信号的一部分或全部通过一定的方式引回到输入端的过程称为反馈。

反馈放大电路由基本放大电路和反馈网络组成，其基本关系式为Af＝A/(1+AF)。

判断一个电路有无反馈，只要看它有无反馈网络。

反馈网络指将输出回路与输入回路联系起来的电路，构成反馈网络的元件称为反馈元件。

反馈有正、负之分，可采用瞬时极性法加以判断：先假设输入信号的瞬时极性，然后顺着信号传输方向逐步推出有关量的瞬时极性，最后得到反馈信号的瞬时极性，若反馈信号为削弱净输入信号的，则为负反馈，若为加强净输入信号的，则为正反馈。

反馈还有直流反馈和交流反馈之分。

若反馈电路中参与反馈的各个电量均为直流量，则称为直流反馈，直流负反馈影响放大电路的直流性能，常用以稳定静态工作点。

若参与反馈的各个电量均为交流量，则称为交流反馈，交流负反馈用来改善放大电路的交流性能。

2、负反馈放大电路有四种基本类型：电压串联负反馈、电流串联负反馈、电压并联负反馈和电流并联负反馈。

反馈信号取样于输出电压的，称电压反馈，取样于电流的，则称电流反馈。

若反馈网络与信号源、基本放大电路串联连接，则称为串联反馈，其反馈信号为uf，比较式为uid=uI-uf，此时信号源内阻越小，反馈效果越好；若反馈网络与信号源、基本放大电路并联连接，则称为并联反馈，其反馈信号为if，比较式为Iid=iI-if，此时信号源内阻越大，反馈效果越好。

3、负反馈放大电路性能的改善与反馈深度（1+AF）的大小有关，其值越大，性能改善越显著。

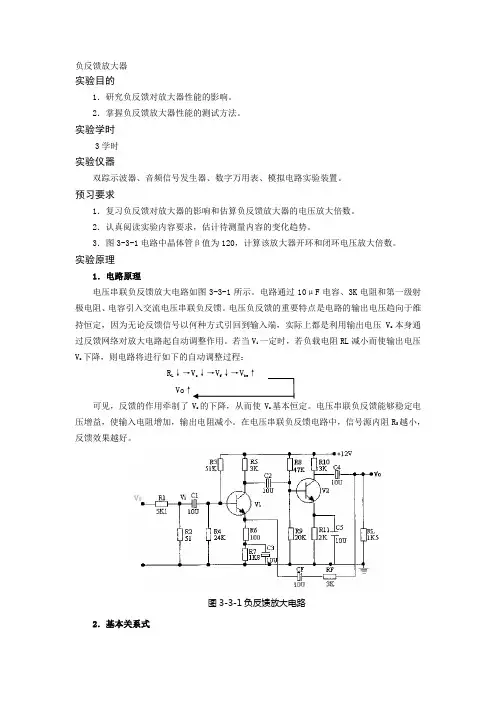

负反馈放大器实验目的1．研究负反馈对放大器性能的影响。

2．掌握负反馈放大器性能的测试方法。

实验学时3学时实验仪器双踪示波器、音频信号发生器、数字万用表、模拟电路实验装置。

预习要求1．复习负反馈对放大器的影响和估算负反馈放大器的电压放大倍数。

2．认真阅读实验内容要求，估计待测量内容的变化趋势。

3．图3-3-1电路中晶体管β值为120，计算该放大器开环和闭环电压放大倍数。

实验原理1．电路原理电压串联负反馈放大电路如图3-3-1所示。

电路通过10μF电容、3K电阻和第一级射极电阻、电容引入交流电压串联负反馈。

电压负反馈的重要特点是电路的输出电压趋向于维持恒定，因为无论反馈信号以何种方式引回到输入端，实际上都是利用输出电压V o本身通过反馈网络对放大电路起自动调整作用。

若当V i一定时，若负载电阻RL减小而使输出电压V o下降，则电路将进行如下的自动调整过程：R LVo可见，反馈的作用牵制了V o的下降，从而使V o基本恒定。

电压串联负反馈能够稳定电压增益，使输入电阻增加，输出电阻减小。

在电压串联负反馈电路中，信号源内阻R S越小，反馈效果越好。

图3-3-1负反馈放大电路2．基本关系式V f =F u Vo 66R R R V V F f o fu +== uu u uf A F A A +=1 当A >>1，Auf ≈u F 1 实验内容与步骤1．负反馈放大器开环和闭环放大倍数的测试（1） 开环电路① 按图接线，R F 先不按入。

② 输入端接入V s =100mV f=1KHz 的正弦波。

调整接线和参数使输出不失真且无振荡。

③ 按表3-3-1要求进行测量并填表。

④ 根据实测值计算开环放大倍数和输出电阻r o 。

（2）闭环电路① 接通RF 按要求调整电路；② 按表3-3-1要求测量并填表，计算A uf ；③ 根据实测结果，验证A uf ≈1/F。

表3-3-1 开环和闭环放大倍数测量表2．负反馈对失真的改善作用（1）将图3-3-1电路开环，逐步加大V i 幅度，使输出信号出现失真（注意不要过分失真）记录失真波形幅度。

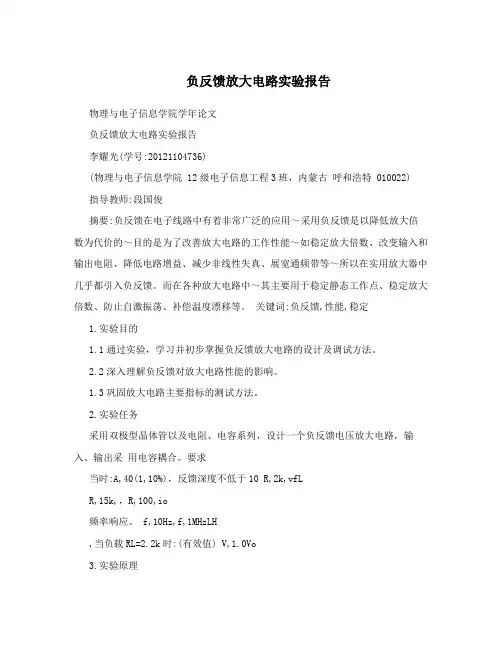

负反馈放大电路实验报告物理与电子信息学院学年论文负反馈放大电路实验报告李耀光(学号:20121104736)(物理与电子信息学院 12级电子信息工程3班，内蒙古呼和浩特 010022) 指导教师:段国俊摘要:负反馈在电子线路中有着非常广泛的应用～采用负反馈是以降低放大倍数为代价的～目的是为了改善放大电路的工作性能～如稳定放大倍数、改变输入和输出电阻、降低电路增益、减少非线性失真、展宽通频带等～所以在实用放大器中几乎都引入负反馈。

而在各种放大电路中～其主要用于稳定静态工作点、稳定放大倍数、防止自激振荡、补偿温度漂移等。

关键词:负反馈,性能,稳定1.实验目的1.1通过实验，学习并初步掌握负反馈放大电路的设计及调试方法。

2.2深入理解负反馈对放大电路性能的影响。

1.3巩固放大电路主要指标的测试方法。

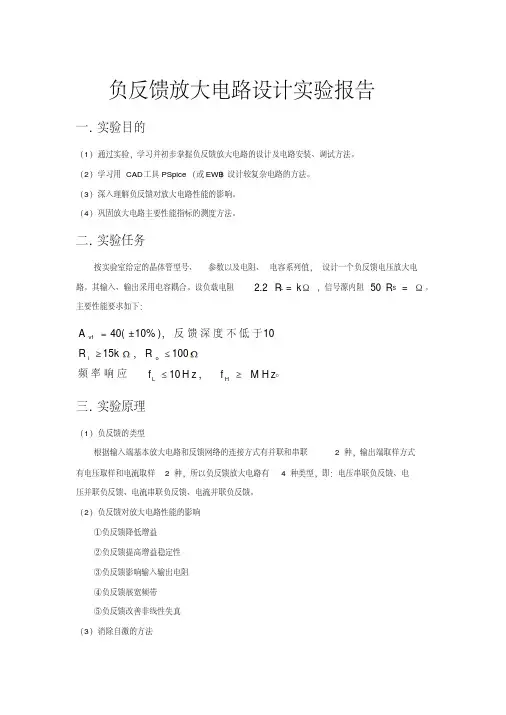

2.实验任务采用双极型晶体管以及电阻、电容系列，设计一个负反馈电压放大电路，输入、输出采用电容耦合。

要求当时:A,40(1,10%)，反馈深度不低于10 R,2k,vfLR,15k,，R,100,io频率响应。

f,10Hz,f,1MHzLH,当负载RL=2.2k时:(有效值) V,1.0Vo3.实验原理3.1反馈的类型在输出端，取样方式分为电压取样(电压反馈)和电流取样(电流反馈)，在输入端，比较方式分为串联比较(串联反馈)和并联比较(并联反馈)。

因此负反馈放大电路有四种类型:电压串联、电压并联、电流串联、电流并联。

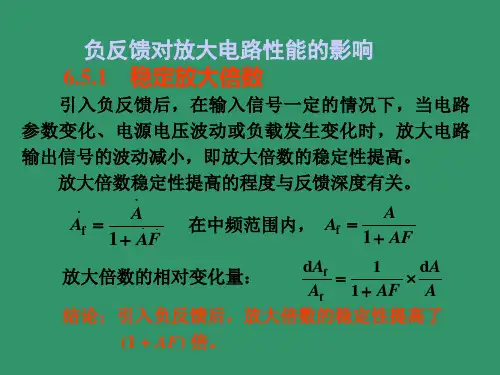

3.2负反馈对放大电路性能的影响学年论文题目 3.2.1引入负反馈使增益下降闭环增益表达式为,,A A,f,,1，AF,,D,1，AF其中为反馈深度。

深度负反馈D>>1条件下,1 A,f,F3.2.2负反馈提高增益的稳定性易得,,,dAdAdA11f ,,,,,,,,,DA，AFAA1f上式表明，反馈越深，闭环增益的稳定性越好。

3.2.3负反馈对输入电阻和输出电阻的影响串联负反馈使 R增加，并联负反馈使 R下降。

《电子技术》负反馈放大器实验一、实验目的1．研究负反馈对放大器性能的影响；2．掌握负反馈放大器性能的测试方法。

二、实验仪器1．RXDS-1B模拟电子线路实验箱2．SS-7802A双踪示波器3．DF2172B交流毫伏表4．EE1642B1函数信号发生器5．SS1792F直流稳压电源6．数字万用表三、实验原理如图3.2，把如图3.1所示的基本放大器看成是一个集成运放，用A 表示；由电阻Rf 和R1组成的分压器形成反馈网络，用F 表示。

1.用瞬时极性法可判断出该电路是负反馈；2.由于Uf 与Ui 在输入回路中串联在一起，所以该电路是串联负反馈电路；3.反馈电压与输出电压成比例，故是电压反馈电路。

四、实验内容及步骤1.负反馈对放大倍数稳定性的影响负反馈放大器的闭环电压放大倍数A Vf 与开环电压放大倍数AV 之间的关系为 Avf ≈AV /（1+AvFv ）当环境或者元件参数变化时，会引起放大器放大倍数的变化，可以用放大倍数的相对变化量来评价放大器放大倍数的稳定性，通过对上式中的A Vf 取导数，得上式表明：电路引入负反馈后，A vf 的相对变化量减小为无反馈时1/（1+AvFv ） ① 按图3.3接线，注意区分基本放大器与负反馈放大器，基本放大器是指断开R f ，并把R f 与R L 并联（实验中可接可不接）如图3.3所示的电路。

22)1(1)1()1(V V V V VV v v vf F A F A F A F A dAdA +=+-+=2)1(V V VVf F A dA dA +=② 静态工作点的调整：用万用表测T 1和T 2的发射极电压，通过调整R P1和R P2使V U VU E E 8.1221≈≈。

③ 从Ui 端接入一个正弦输入信号，调整信号源，使Uipp=10mV （以输出波形不失真为准），f=1kHz,然后测量负反馈放大器的放大倍数，填入表3-1中；④接着断开反馈回路，如图3.3所示，测量基本放大器的放大倍数填入表3-1中。
