砌体工程作业指导书 启新

一、工程概况1、原煤系统地下煤斗、地下廊道、01#栈桥、02#栈桥、碎煤机室、01#转运站为钢筋砼框架结构，±0.00为1447.00m。

框架填充墙体采用MU10烧结多孔砖（干容重1350Kg），M5混合砂浆砌筑；1.2m以下墙体/屋面女儿墙/高出楼面240mm部位墙体及靠近楼梯平台处采用MU10机制小红砖，用M7.5的水泥砂浆砌筑。

二.编制依据及引用标准2.1《建筑装饰工程施工及验收规范》 GB50201-20012.2《砌体工程施工及验收规范》 GB50203-20022.3《屋面工程质量验收规范》 GB50345-20042.4《建筑地面工程施工质量验收规范》 GB50209-20022.5《建筑设计防火规范》 GBJ16-872.6《框架结构填充小型空心砖墙体结构构造》 02SG6142.7《施工现场临时用电安全技术规范》 JGJ46-20052.8《建筑施工安全检查标准》 JGJ59-992.9《电力建设施工质量验收评定规程》 DL/T5210.1-2005三.施工前准备3.1材料准备：①砖：MU10多孔砖，规格型号240*115*90mm，MU10小红砖240*115*55mm水泥：采用P.O32.5普通硅酸盐水泥，要求新鲜无结块；②砂：中砂，含泥量小于5%；③外加剂：要符合实验出的配合比；3.2主要机具准备：①砂浆搅拌机、斗车、卷扬机、台秤；②筛砂网、瓦刀、铁锹、木锤、线坠、灰桶、靠尺、皮数杆；3.3 技术准备：砂浆施工配合比：M7.5水泥砂浆、M5.0混合砂浆。

3.4人员配备：砂浆搅拌4人、基层处理、弹线3人、摆砖6人、砌筑8人。

3.5作业条件：①进场材料经检验合格后才准许使用，并按型号、规格分类堆放，注意做好排水措施。

机制砖使用前一天应浇水湿润，普通混凝土砌块不宜浇水，当天气干燥炎热时可适当在砌块上喷水湿润；②所需机具设备安装就位并调试好；③墙体基层应清扫干净，应平整，并在基层上弹出纵横墙轴线、边线、门窗洞口位置线及其他尺寸及标高控制线；④立好皮数杆，复核基层标高。

8. 预埋木砖和墙体拉结筋：木砖预埋时应小头在外，大头在内，数量按洞口高度决定。洞口高在1.2m以内，每边放2块；高1.2～2m，每边放3块；高2～3m，每边放4块，预埋木砖的部位一般在洞口上边或下边四皮砖，中间均匀分布。木砖要提前做好防腐处理，防腐材料一般用沥青油。预埋木砖的另一种方法：按照砖的大小尺寸制作砂浆块，制作时将木砖预埋好，达到强度后，按部位要求砌在洞口。墙体拉结筋的位置、规格、数量、间距均按设计及施工规范要求留置，不得错放、漏放。
10. 清水墙游丁走缝20mm
9. 安装过梁、梁垫：安装过梁、梁垫时，其标高、位置及型号必须准确，坐灰饱满。如坐灰厚度超过2cm是，要用豆石混凝土铺垫，边梁安装时，两端支座长度必须一致。
10. 每层承重墙最上一皮砖，在梁或梁垫下面。挑檐应是整砖丁砌层。
4
质量验收
按照《电力建设施工质量验收及评定规程 第1部分 土建工程》 DL/T5210.1-2005的第5.9条进行质量验收。
6. 有砂浆配合比通知单，准备好砂浆试模（6块为一组）。
7. 砌体用砖必须在砌筑前一天浇水湿润，一般以水浸入砖四边1.5cm为宜，含水率为10%～15%,常温施工不得用干砖上墙；雨期不得使用含水率达饱和状态的砖砌墙；冬期砖不得浇水，可适当增大砂浆稠度。
2
砂浆搅拌
砂浆搅拌
1. 停放搅拌机械的基础要坚实平整，防止地面下沉，造成机械倾倒。
2. 排砖撂底：一般外墙第一层砖撂底时，两山墙排丁砖，前后檐纵墙排条砖。
3. 选砖：外墙砖要棱角整齐，无弯曲、裂纹、颜色均匀，规格基本一致。敲击时声音响亮、焙烧过火变色、变形的砖刻用在基础或不影响外观的内墙上。
4. 盘角：砌块前应先盘好角，每次盘角不要超过五层，新盘的大角，及时进行吊、靠。

砌筑工程施工作业指导书1、编制依据和适用范围为了保证工程砖墙砌筑施工质量，特编制本施工作业指导书，本作业指导书是依据本工程设计图纸，《砌体工程施工质量验收规范》GB50203-2002，以及有关操作工艺要求进行编制，如有与规范、标准相矛盾之处，应以规范、标准为准。

2、工程概况本工程抗震设防烈度为七度，框架抗震等级为三级。

建筑外墙为240厚烧结粘土空心砖墙，M5混合砂浆砌筑.内墙为200厚烧结粘土空心砖墙,M5混合砂浆砌筑.户内卫生间及管道井隔墙均为120厚烧结粘土空心砖墙,M5混合砂浆砌筑.卫生间墙体基脚均用C20素砼现浇200高，宽度同墙厚。

墙身防潮做法：在室内地坪下0.06米处做防潮（25厚1：2水泥砂浆加5％防水剂）此高度遇梁不设防潮层.窗台压顶做法：80厚C20细石砼同墙宽，内配2ф10，ф6箍筋200（窗宽大于1200）各种管井内壁应随砌随抹1：2.5水泥砂浆15厚抹平。

±0.000M以上空心砖强度等级MU7.5，用M5混合砂浆砌筑，±0.000M以下空心砖强度等级MU7.5，用M5水泥砂浆砌筑。

构造柱、圈梁、过梁、压顶梁、拦板等，除结构施工图中特别注明者外砼均采用C20。

其余详见设计图纸。

3、施工准备3．1材料准备及要求1）、砖：砖的品种、强度等级，必须符合设计要求，要求规格一致，应具有出厂合格证，并按GB50203-2002规范第5.2.1条规定现场抽样检验，合格后方能使用。

2）、水泥：水泥宜采用强度等级为32.5级的普通硅酸盐水泥或矿渣硅酸盐水泥，应具有出厂合格证，并按GB50203规范第4.0.1条的规定现场抽样复验，合格后方能使用。

水泥堆放应保持干燥，出厂日期超过三个月时，应进行复查试验，不同品种的水泥不得混合使用。

3）、砂：采用中砂，并通过5mm筛孔，配制M5（含M5）以上水泥混合砂浆，砂的含泥量不应超过5%。

4）、凡在砂浆中掺入有机塑化剂、早强剂、缓凝剂、防冻剂等，应遵守GB50203-2002规范第4.0.8条。

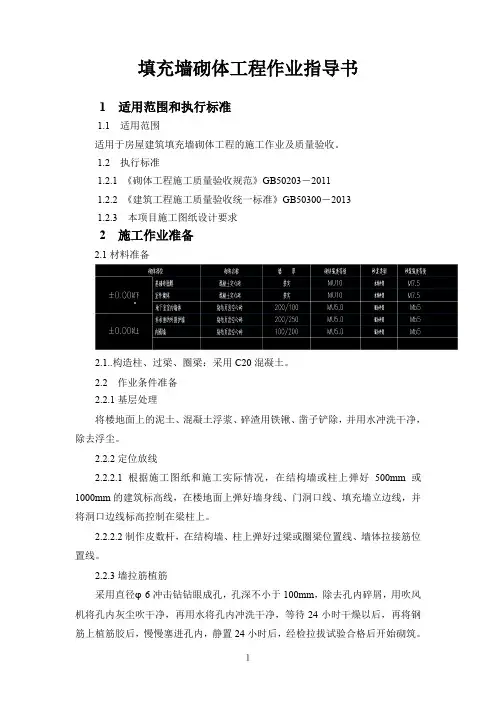

填充墙砌体工程作业指导书1适用范围和执行标准1.1适用范围适用于房屋建筑填充墙砌体工程的施工作业及质量验收。

1.2执行标准1.2.1 《砌体工程施工质量验收规范》GB50203－20111.2.2 《建筑工程施工质量验收统一标准》GB50300－20131.2.3 本项目施工图纸设计要求2 施工作业准备2.1材料准备2.1..构造柱、过梁、圈梁：采用C20混凝土。

2.2 作业条件准备2.2.1基层处理将楼地面上的泥土、混凝土浮浆、碎渣用铁锹、凿子铲除，并用水冲洗干净，除去浮尘。

2.2.2定位放线2.2.2.1根据施工图纸和施工实际情况，在结构墙或柱上弹好500mm或1000mm的建筑标高线，在楼地面上弹好墙身线、门洞口线、填充墙立边线，并将洞口边线标高控制在梁柱上。

2.2.2.2制作皮数杆，在结构墙、柱上弹好过梁或圈梁位置线、墙体拉接筋位置线。

2.2.3墙拉筋植筋采用直径φ6冲击钻钻眼成孔，孔深不小于100mm，除去孔内碎屑，用吹风机将孔内灰尘吹干净，再用水将孔内冲洗干净，等待24小时干燥以后，再将钢筋上植筋胶后，慢慢塞进孔内，静置24小时后，经检拉拔试验合格后开始砌筑。

2.2.4材料准备及搬运2.2.4.1空心砖及配砖、标砖采用斗车通过施工电梯垂直运输至施工楼层，按照施工图纸要求，将不同规格的砌块沿墙两边堆码整齐，与墙边线应留余一定的操作距离；堆码高度不应大于20皮砖的高度，砌体材料的堆放不宜过于集中。

2.2.4.2砌筑砂浆搅拌好后用斗车运至施工楼层，砂浆应随拌随用。

砂浆倒在楼面上使用时，底部应采用旧模板垫起，严禁直接倾倒在楼面上。

2.2.5其他2.2.5.1填充墙砌体砌筑前块材应提前2ｄ浇水湿润。

蒸压加气混凝土砌块砌筑时，应向砌筑面适量浇水。

2.2.5.2砌体施工应弹好建筑物的主要轴线及砌体的砌筑控制边线，经有关技术人员进行复线，检查合格，方可施工。

2.2.5.3楼层砖墙砌筑，脚手架已按施工要求搭设完成，并经检查验收符合安全及使用要求。
