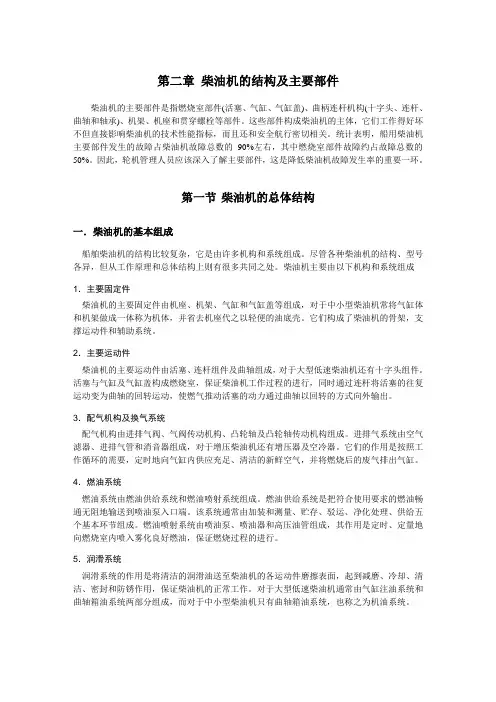

第二章柴油机的结构及主要部件柴油机的主要部件是指燃烧室部件(活塞、气缸、气缸盖)、曲柄连杆机构(十字头、连杆、曲轴和轴承)、机架、机座和贯穿螺栓等部件。
这些部件构成柴油机的主体，它们工作得好坏不但直接影响柴油机的技术性能指标，而且还和安全航行密切相关。
统计表明，船用柴油机主要部件发生的故障占柴油机故障总数的90%左右，其中燃烧室部件故障约占故障总数的50%。
因此，轮机管理人员应该深入了解主要部件，这是降低柴油机故障发生率的重要一环。
第一节柴油机的总体结构一．柴油机的基本组成船舶柴油机的结构比较复杂，它是由许多机构和系统组成。
尽管各种柴油机的结构、型号各异，但从工作原理和总体结构上则有很多共同之处。
柴油机主要由以下机构和系统组成1．主要固定件柴油机的主要固定件由机座、机架、气缸和气缸盖等组成，对于中小型柴油机常将气缸体和机架做成一体称为机体，并省去机座代之以轻便的油底壳。
它们构成了柴油机的骨架，支撑运动件和辅助系统。
2．主要运动件柴油机的主要运动件由活塞、连杆组件及曲轴组成，对于大型低速柴油机还有十字头组件。
活塞与气缸及气缸盖构成燃烧室，保证柴油机工作过程的进行，同时通过连杆将活塞的往复运动变为曲轴的回转运动，使燃气推动活塞的动力通过曲轴以回转的方式向外输出。
3．配气机构及换气系统配气机构由进排气阀、气阀传动机构、凸轮轴及凸轮轴传动机构组成。
进排气系统由空气滤器、进排气管和消音器组成，对于增压柴油机还有增压器及空冷器。
它们的作用是按照工作循环的需要，定时地向气缸内供应充足、清洁的新鲜空气，并将燃烧后的废气排出气缸。
4．燃油系统燃油系统由燃油供给系统和燃油喷射系统组成。
燃油供给系统是把符合使用要求的燃油畅通无阻地输送到喷油泵入口端。
该系统通常由加装和测量、贮存、驳运、净化处理、供给五个基本环节组成。
燃油喷射系统由喷油泵、喷油器和高压油管组成，其作用是定时、定量地向燃烧室内喷入雾化良好燃油，保证燃烧过程的进行。
船舶柴油机是船舶上常用的动力装置，用于提供推进力和发电能力。
以下是对船舶柴油机型号的解释：
1. 型号命名规则：
船舶柴油机的型号通常由一系列字母和数字组成，这些字符代表了柴油机的特定属性和参数。
2. 编码含义：
-例如，"M"表示该柴油机属于MAN柴油机系列。
不同的制造商可能使用不同的字母来代表其品牌。
-数字通常表示柴油机的排量，以升为单位。
较大的数字通常表示更大的排量，即更大的功率输出。
例如，数字"8"表示柴油机的排量为8升。
-其他字符可能表示柴油机的特殊功能或配置。
例如，"F"可能表示涡轮增压（Turbocharged）或高压燃油喷射（Fuel Injection）技术。
3. 功率和应用：
柴油机型号中的排量数字通常与柴油机的功率输出相关。
较大的排量通常意味着更大的功率输出，适用于大型船舶和重型工作。
不同的型号和系列可能有不同的功率范围，以满足不同的船舶需求。
4. 手册和规格：
对于每个柴油机型号，制造商通常提供详细的技术手册和规格表，其中包含了有关柴油机的更多信息，例如最大功率、燃油消耗、排放标准等。
这些手册可以帮助用户选择适合其需求的柴油机型号。
总而言之，船舶柴油机型号通过字母和数字的组合来表示柴油机的品牌、排量和特殊配置。
了解柴油机型号有助于选择适合船舶需求的柴油机，并对其性能和参数有更好的理解。
船舶柴油机的工作原理船舶柴油机是一种常用于动力船舶的内燃机。
它通过燃烧柴油燃料来产生能量，驱动船舶前进。
下面将详细介绍船舶柴油机的工作原理。
1. 燃油系统船舶柴油机的燃油系统包括燃油箱、燃油过滤器、燃油泵和喷油器。
燃油从燃油箱经过过滤器进入燃油泵，燃油泵将燃油加压后送入喷油器。
喷油器根据发动机的工作状态和负荷要求，将燃油雾化并喷入燃烧室，与空气混合后形成可燃气体。
2. 压缩系统船舶柴油机的压缩系统由气缸、活塞和曲轴组成。
活塞在气缸内上下运动，通过曲轴的转动将活塞的往复运动转化为旋转运动。
在活塞上升的过程中，气缸内的空气被压缩，使其温度升高。
3. 点火系统船舶柴油机使用压燃燃料，因此需要点火系统来引燃混合气体。
点火系统由点火塞、点火线圈和点火控制装置组成。
点火控制装置根据活塞位置和曲轴转速来控制点火塞的点火时机，点火线圈将电能转换为高压电流，通过点火塞产生火花点燃燃料。
4. 燃烧过程当活塞下降到最低点时，喷油器喷入的燃料被点火塞点燃。
燃料的燃烧产生的高温高压气体推动活塞向上运动，同时驱动曲轴旋转。
燃烧过程中产生的高温高压气体通过曲轴传递给其他气缸，推动其他活塞运动，从而产生连续的动力。
5. 排气系统燃烧过程产生的废气通过排气门排出。
排气门位于气缸顶部，当活塞上升到一定位置时，排气门打开，废气被排出到船舶外部。
排气系统还包括排气管和消声器，用于减少排气噪音和排放废气。
6. 冷却系统船舶柴油机的冷却系统用于控制发动机的温度，防止过热。
冷却系统由水泵、散热器和水箱组成。
水泵将冷却液循环引入发动机，吸收发动机产生的热量，然后经过散热器散发到空气中，降低发动机的温度。
7. 润滑系统船舶柴油机的润滑系统用于减少发动机零件之间的摩擦，延长发动机的使用寿命。
润滑系统由油泵、滤油器和油冷却器组成。
油泵将润滑油送入发动机各个部件的摩擦表面，形成一层润滑膜，减少摩擦和磨损。
船舶柴油机的工作原理可以总结为：燃油系统将燃油加压后喷入燃烧室，压缩系统将空气压缩并提高温度，点火系统点燃混合气体，燃烧过程产生的高温高压气体推动活塞运动，排气系统排出废气，冷却系统控制发动机温度，润滑系统减少摩擦。
船舶柴油机的工作原理引言概述：船舶柴油机是船舶主要的动力装置，它以柴油为燃料，通过内燃机原理将化学能转化为机械能。
本文将详细介绍船舶柴油机的工作原理，包括燃料供给系统、压缩系统、燃烧系统和排气系统。
一、燃料供给系统：1.1 燃油系统：船舶柴油机的燃油系统由燃油箱、燃油管路和燃油喷射装置组成。
燃油箱储存柴油，通过燃油泵将柴油送至燃油管路，再由喷射装置喷入燃烧室。
燃油系统需要保证燃油的供应稳定、压力适宜，以保证柴油机的正常运行。
1.2 空气供给系统：船舶柴油机的空气供给系统包括进气道、进气阀和增压器。
进气道将外部空气引入柴油机，进气阀控制空气的进出，增压器能够提高进气道中的空气压力，提高柴油机的效率。
空气供给系统需要保证足够的空气流动，以支持柴油机的燃烧过程。
1.3 冷却系统：船舶柴油机的冷却系统用于降低柴油机的温度，以保证其正常运行。
冷却系统包括水泵、散热器和冷却液。
水泵将冷却液循环输送至柴油机各个部件，散热器通过散热将冷却液中的热量散发出去。
冷却系统需要保持冷却液的循环流动，以保持柴油机的工作温度。
二、压缩系统：2.1 活塞与缸体：船舶柴油机的压缩系统由活塞和缸体组成。
活塞在缸体内往复运动，通过气门控制进入和排出缸体的气体。
活塞在上行过程中将空气压缩，增加其压力和温度。
2.2 气门系统：船舶柴油机的气门系统包括进气气门和排气气门。
进气气门控制空气的进入，排气气门控制燃烧产物的排出。
气门系统需要保证气门的开闭准确，以确保压缩系统的正常工作。
2.3 压缩比：船舶柴油机的压缩比是指活塞在下行过程中与上行过程中缸体容积的比值。
压缩比越高，压缩系统的效率越高，燃烧效果越好。
压缩比的选择需要综合考虑柴油机的功率需求和燃烧特性。
三、燃烧系统：3.1 喷油器：船舶柴油机的燃烧系统中的关键部件是喷油器。
喷油器将高压柴油喷射到燃烧室中，形成可燃混合物。
喷油器需要保证喷油的压力和喷油量准确，以保证燃烧的效果。
3.2 燃烧室：船舶柴油机的燃烧室是燃烧过程发生的地方。
