112号(水工)吴康圣_连云港市赣榆县柘汪河闸病害检测报告

  • 格式：doc
  • 大小：1.38 MB
  • 文档页数：24

江 苏 省 水利建设工程质量检测站

检验测试报告

苏水质检 水工 字（2011）第112号

连云港市 检测项目名称：赣榆县柘汪河闸安全检测

工程所在地：连云港市赣榆县柘汪镇 委托单位：连云港市赣榆县水利局

二○一一年五月三日 江苏省水利建设工程质量检测站 工程安全检测报告 报告编号：苏水质检 水工 字（2011）第112号 第1页共20页 工程名称 连云港市赣榆县柘汪河闸安全检测

委托单位 连云港市赣榆县水利局 工程所在地 连云港市赣榆县柘汪镇 建成时间 1982年5月 检测时间 2011年4月下旬

工程概况 赣榆县柘汪河闸位于连云港市赣榆县柘汪镇，建成于1982年5月。闸总宽14.0m，闸长60.52m，共3孔，闸孔净宽4.00m，孔净高4.50m，主要作用为挡潮、排涝、灌溉。 工程始建于1981年10月，原设计闸顶高程▽3.60m，主要结构形式为：闸底板为砼结构，底板顶面高程▽－1.00m。工作桥大梁为砼结构；闸墩、排架、上下游翼墙、护坡均为浆砌块石结构。下游消力池底高程为▽－2.00m。工作桥净宽3.0m，顶高程▽9.60m。设计水位上游为3.00m，下游水位－1.00m。胸墙为钢筋砼简支叠梁式结构，底高程为▽3.50m，顶高程为▽5.30m。交通桥为砼拱板结构，按汽－6设计，净宽为4.5m，顶高程▽5.30m。上游护坡设计长度为2m；下游护坡设计长度为25m。闸孔闸门为钢筋混凝土平面门，启闭机为10t手摇螺杆式启闭机，无启闭机房。

检测目的 病害检测，安全鉴定。

检测依据 1）《水闸安全鉴定规定》SL214-98； 2）《水工混凝土试验规程》SL352-2006； 3）《普通混凝土长期性能和耐久性能试验方法》GBJ82-85； 4）《水工钢闸门和启闭机安全检测技术规程》DL/T835-2003； 5）《水利水电工程金属结构报废标准》SL226-1998； 6）《钻芯法检测混凝土强度技术规程》CECS03：2007； 7）《管理资料》。

检测设备 游标卡尺，深度游标尺，PM-10激光定向仪，钢筋定位仪，TT300钢板测厚仪，钻机，DQ-1型切割机，SHM-200型砼磨平机，YA-2000型压力机等。

结论意见 见报告第14-16页 （检测单位章）

2011年5月3日 检测人员 吴康圣 陆明志 夏祥林 王寿云 童辉 卜庭路 孙承钢

报告编写 校 核 技术负责人 目 录 1．工程概况 ............................................................................................................. 2 2. 检测内容 .............................................................................................................. 3 2.1检测内容 ............................................................................................................................. 3 2.2检测方法 ............................................................................................................................. 3 2.3检测依据 ............................................................................................................................. 5

3.检测情况 ................................................................................................................ 5 3.1结构普查 .............................................................................................................................. 5 3.2砼强度 .................................................................................................................................. 8 3.3砼碳化深度、钢筋保护层厚度 .......................................................................................... 8 3.4闸门构件锈蚀率 ................................................................................................................ 11

4.工程现状评价 ...................................................................................................... 14 4.1闸墩 .................................................................................................................................... 14 4.2泄水孔胸墙 ........................................................................................................................ 14 4.3泄水孔工作桥排架 ............................................................................................................ 14 4.4泄水孔工作桥大梁 ............................................................................................................ 14 4.5公路桥 ................................................................................................................................ 15 4.6闸门 .................................................................................................................................... 15 4.7启闭机 ................................................................................................................................ 16 4.8上下游浆砌块石翼墙 ........................................................................................................ 16 4.9下游护坡 ............................................................................................................................ 16

5.建议 ...................................................................................................................... 16

6.附图 ...................................................................................................................... 17 7.工程照片 .............................................................................................................. 18 报告编号：苏水质检 水工 字（2011）第112号 第 2 页共20页 江苏省水利建设工程质量检测站 二0一一年五月 连云港市赣榆县柘汪河闸

安全检测报告 1．工程概况 赣榆县柘汪河闸位于连云港市赣榆县柘汪镇，建成于1982年5月。闸总宽14.0m，闸长60.52m，共3孔，闸孔净宽4.00m，孔净高4.50m，主要作用为挡潮、排涝、灌溉。 工程始建于1981年10月，原设计闸顶高程▽3.60m，主要结构形式为：闸底板为砼结构，底板顶面高程▽－1.00m。工作桥大梁为砼结构；闸墩、排架、上下游翼墙、护坡均为浆砌块石结构。下游消力池底高程为▽－2.00m。工作桥净宽3.0m，顶高程▽9.60m。设计水位上游为3.00m，下游水位－1.00m。胸墙为钢筋砼简支叠梁式结构，底高程为▽3.50m，顶高程为▽5.30m。交通桥为砼拱板结构，按汽－6设计，净宽为4.5m，顶高程▽5.30m。上游护坡设计长度为2m；下游护坡设计长度为25m。闸孔闸门为钢筋混凝土平面门，启闭机为10t手摇螺杆式启闭机，无启闭机房。闸孔下游侧全景见照片1，通航孔全景见照片2，工程示意图见第17页附图。 历年来加固情况如下： 1、因该闸无通航能力，后镇里出资在该闸右侧兴建通航孔； 2、泄水孔启闭机已被盗，失去启闭能力，现上下游河道淤积严重，该闸已失去作用。 由于柘汪河闸已投入使用三十年，工程主体结构已呈现明显的老化、病害现象，为查清工程现状。受连云港市赣榆县水利局委托，我站于2011年4月下旬对柘汪河闸水上部分进行了检测，检测结果报告如下：

合集下载

连云港海边滩涂软淤地基中挡潮闸混凝土裂缝产生的原因、处理及预防措施

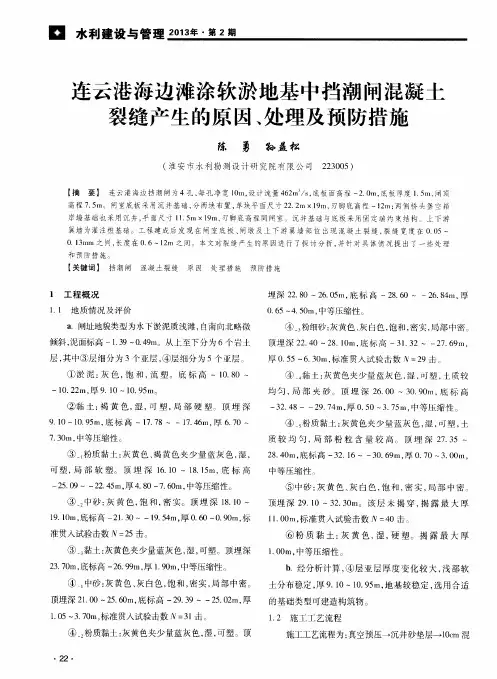

连云港海边滩涂软淤地基中挡潮闸混凝土裂缝产生的原因、处理及预防措施

０ ． ６ ５～ ４ ． ５ ０ ｍ， 中等压 灰 白色， 饱和， 密实， 局部中密。
顶埋 深 ２ ２ ． ４ ０～２ ８ ． １ ０ ｍ， 底标 高 一３ １ ． ３ ２～一 ２ ７ ． ６ ９ ｒ ｎ ， 厚０ ． ５ ５～ ６ ． ３ ０ ｍ， 标 准贯入试验击数 ／ ｖ ＝ ２ ９击 。
２ ５ ． ０ ９～一 ２ ２ ． ４ ５ ｍ， 厚４ ． ８ ０～ ７ ． ６ ０ ｍ， 中等压缩性 。
⑤中砂 ： 灰黄 色 、 灰 白色 ， 饱 和， 密实， 局部 中密 。
顶埋 深 ２ ９ ． １ ０～３ ２ ． ３ ０ ｍ。该 层 未 揭 穿 ， 揭 露 最 大 厚 ｌ １ ． ０ ０ ｍ， 标准贯入试验击数 Ⅳ＝ ４ ０击。
均匀， 局 部 夹 砂 。顶 埋 深 ２ ６ ． （ ） ０～３ ０ ． ９ ０ ｍ， 底 标 高
一
１ ０ ． ２ ２ ｍ， 厚９ ． １ ０～ １ ０ ． ９ ５ ｍ。
②黏 土 ： 褐黄 色， 湿， 可塑， 局 部 硬 塑。顶 埋 深
９ ． １ ０～ １ ０ ． ９ ５ ｍ， 底 标 高 一１ ７ ． ７ ８～ 一１ ７ ． ４ ６ ｍ， 厚 ６ ． ７ ０～ ７ ． ３ ０ ｍ， 中等压缩性。 ⑧一 粉质黏 土： 灰黄 色 、 褐 黄色夹少 量蓝灰 色 ， 湿， 可塑 ， 局 部 软 塑 。顶 埋 深 １ ６ ． １ ０～１ ８ ． １ ５ ｍ， 底 标 高
一 水利建设与管理 ２ ０ １ ３ 年・ 第 ２ 期
连云港海边滩涂软淤地基中挡潮 闸混凝土 裂缝 产生 的原 因 、 处理及预防措施
陈 勇 孙益松
（ 淮安 市水利勘 测设 计研 究院 有 限公 司 ２ ２ ３ ０ ０ ５ ）
【 摘 要】 连云港海边挡潮 闸为４ 孔， 每孔净宽 １ ０ １ ｎ ， 设 计流量 ４ ６ ２ ｍ ／ ｓ ， 底板 面高程 一 ２ ． ０ ｍ， 底板 厚度 １ ． ５ ｎ ， 闸顶
水工混凝土结构缺陷检测技术综述

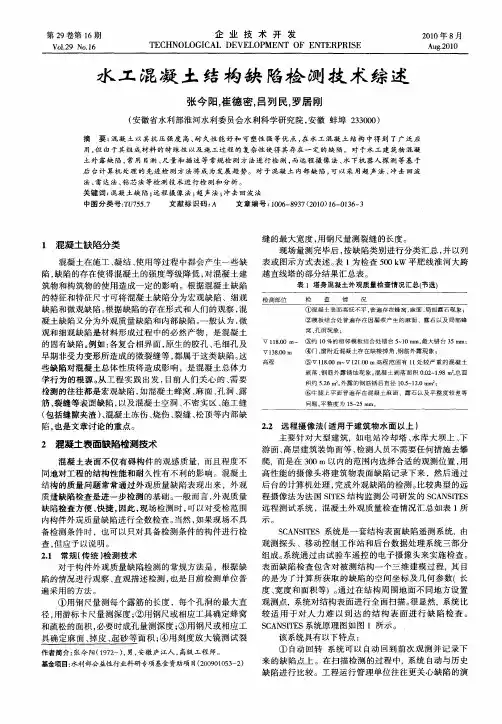

水工混凝土结构缺陷检测技术综述


ｖ １ ８ Ｏｍ １ ． ０ １８ ０ ３． Ｏ 高程
③约 １ ０％的相邻模板结合处错 台 ５ １ ｍ， ～ ０ｍ 最大错台 ３ ｍ； ５ｍ ④门 、 窗附近混凝土存在缺棱掉角 、 筋外露现 象 ； 钢 ⑤ Ｉ８ ０ｉ １ １ ０ｉ １． — ２ ． Ｏ ｎ Ｏ ｎ高程范 围有 １ 处较严重 的混凝 土 Ｉ
第２ ９卷第 １ 期 ６
Ｖ０． ９ Ｎｏ １ 】 ．６ ２
企 业 技 术 开 发
Ｔ ＥＣＨＮＯＬ ＯＧＩ ＣＡＬ ＤＥＶＥＬＯＰＭＥＮＴ ＯＦ ＥＮＴＥＲＰＲＩ ＳＥ
２１ ０ ０年 ８ 月
Ａ ｕ ． ｇ２０１ ０
水 工 混 凝 土 结 构 缺 陷检 测 技 术 综 述
陷， 缺陷的存在使得混凝土 的强度等级 降低 ， 对混凝 土建 越直线塔的部分结果汇总表。 表 １塔身混凝土外 观质量检查情 况汇总 （ 节选） 筑物和构筑物 的使用造成一定 的影响。根据混凝土缺 陷 的特征和特征尺寸可将混凝土缺陷分为宏观缺陷 、细观 检测部位 检 查 情 况 缺陷和微观缺陷。 根据缺陷 的存 在形式和人们的观察 ， 混 ①混凝土 表面高低 不平 ， 普遍存在蜂窝 、 麻面 、 局部露石现象 ；
些缺陷对混凝土总体性质将造成影响 ，是混凝土总体力 剥 落 、 筋 外 露 锈 蚀 现 象 。 凝 土 剥 落 面 积 ００ ～ ．８ｍ 面 钢 混 ．２ １９ ， 总 学行为 的根源 。 从工程实践 出发 ， 目前人们关心的 、 需要 积 约 ５２ 。 ．６ 外露 的 钢 筋 锈 后 直 径 １ ．— ２０Ｉｍ２ ０５ １ ． ｉ ； ｌ 检测的往往都是宏观缺陷 ， 如混凝土蜂窝 、 面、 麻 孔洞 、 露 ⑥牛腿 上平面普 遍存在混凝土麻 面、露石以及平整 度较差 等 筋、 裂缝等表面缺陷 ， 以及混凝 土空洞 、 不密实区 、 施工缝 问 题 。 整 度 为 １— ５ｍｍ。 平 ５２ （ 包括缝隙夹渣 ）混凝土冻伤 、 、 烧伤 、 裂缝 、 松顶等内部缺 ２２ 远 程 摄 像 法 （ 用 于 建筑 物 水 面 以上 ） ． 适 陷， 也是文章讨论 的重点。 主要针对 大型建筑，如 电站冷却塔 、 水库大坝上 、 下 ２ 混凝土表面缺陷检测技术 游面 、 高层建筑装饰面等 ， 检测人员不需要任何措施去攀 混凝 土表 面不仅有碍构件 的观感质量， 而且程度不 爬，而是在 ３０ｍ以内的范围内选择合适的观测位置 ， ０ 用 同地 对 工程 的结 构性 能 和耐 久 性 有不 利 的影 响 。｝ 凝 土 高性能的摄像头将建筑物表面缺 陷记录下来 ，然后通过 昆 完成 外 观 缺 陷 的检 测 。 比较 典 型 的远 结构的质量问题常常通过外观质量缺陷表现出来 ，外观 后 台的 计算 机 处 理 ，
建筑电气工程施工现场质量管理记录 DQ1

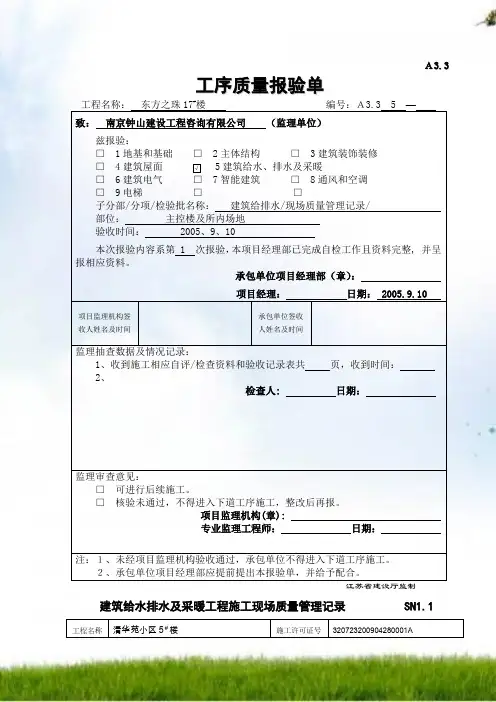

建筑电气工程施工现场质量管理记录 DQ1
