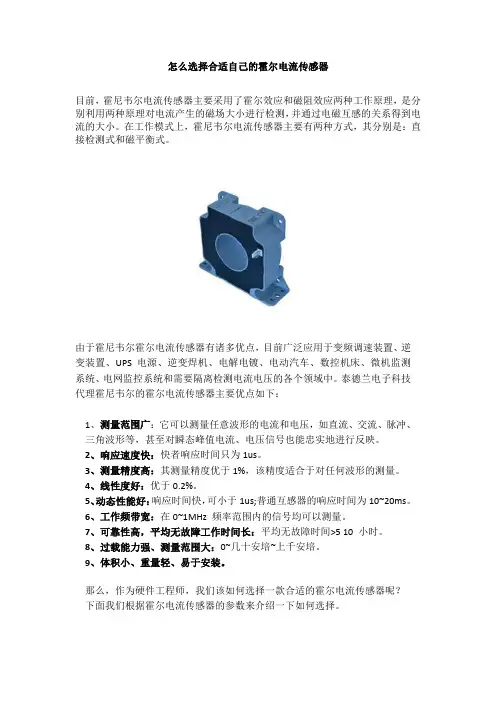

怎么选择合适自己的霍尔电流传感器目前，霍尼韦尔电流传感器主要采用了霍尔效应和磁阻效应两种工作原理，是分别利用两种原理对电流产生的磁场大小进行检测，并通过电磁互感的关系得到电流的大小。

在工作模式上，霍尼韦尔电流传感器主要有两种方式，其分别是：直接检测式和磁平衡式。

由于霍尼韦尔霍尔电流传感器有诸多优点，目前广泛应用于变频调速装置、逆变装置、UPS 电源、逆变焊机、电解电镀、电动汽车、数控机床、微机监测系统、电网监控系统和需要隔离检测电流电压的各个领域中。

泰德兰电子科技代理霍尼韦尔的霍尔电流传感器主要优点如下：1、测量范围广：它可以测量任意波形的电流和电压，如直流、交流、脉冲、三角波形等，甚至对瞬态峰值电流、电压信号也能忠实地进行反映。

2、响应速度快：快者响应时间只为1us。

3、测量精度高：其测量精度优于1%，该精度适合于对任何波形的测量。

4、线性度好：优于0.2%。

5、动态性能好：响应时间快，可小于1us;普通互感器的响应时间为10~20ms。

6、工作频带宽：在0~1MHz 频率范围内的信号均可以测量。

7、可靠性高，平均无故障工作时间长：平均无故障时间>5 10 小时。

8、过载能力强、测量范围大：0~几十安培~上千安培。

9、体积小、重量轻、易于安装。

那么，作为硬件工程师，我们该如何选择一款合适的霍尔电流传感器呢？下面我们根据霍尔电流传感器的参数来介绍一下如何选择。

1，先选择工作温度范围霍尔电流传感器一般有3种工作稳定范围，分别是-40°C ~ 85°C，-40°C ~ 125°C 和-40°C ~ 150°C。

工程师根据应用是消费类或者工业类和汽车类的温度范围来选择合适的型号。

例如Allegro的霍尔电流传感器ACS712ELCTR-30A-T，712后面的E就是表示-40°C ~ 85°C温度范围，ACS733KLATR-40AB-T中733后面的K表示-40°C ~ 125°C温度范围，ACS724LLCTR-30AB-T中724后的L表示-40°C ~ 150°C的温度范围。

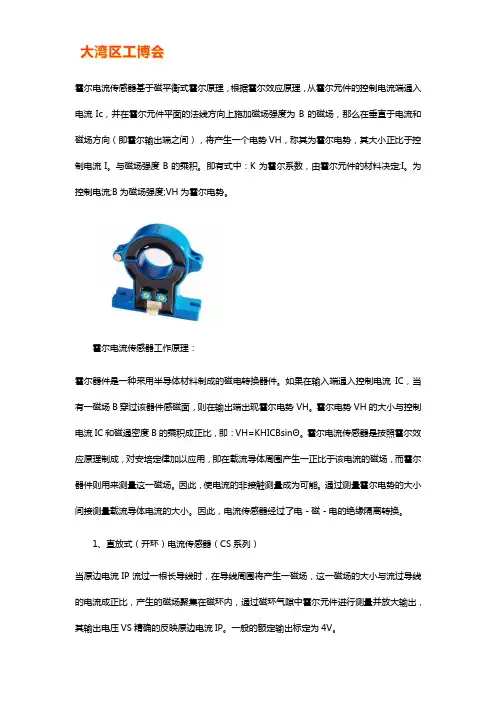

霍尔电流传感器基于磁平衡式霍尔原理，根据霍尔效应原理，从霍尔元件的控制电流端通入电流Ic，并在霍尔元件平面的法线方向上施加磁场强度为B的磁场，那么在垂直于电流和磁场方向（即霍尔输出端之间），将产生一个电势VH，称其为霍尔电势，其大小正比于控制电流I。

与磁场强度B的乘积。

即有式中：K为霍尔系数，由霍尔元件的材料决定;I。

为控制电流;B为磁场强度;VH为霍尔电势。

霍尔电流传感器工作原理：霍尔器件是一种采用半导体材料制成的磁电转换器件。

如果在输入端通入控制电流IC，当有一磁场B穿过该器件感磁面，则在输出端出现霍尔电势VH。

霍尔电势VH的大小与控制电流IC和磁通密度B的乘积成正比，即：VH=KHICBsinΘ。

霍尔电流传感器是按照霍尔效应原理制成，对安培定律加以应用，即在载流导体周围产生一正比于该电流的磁场，而霍尔器件则用来测量这一磁场。

因此，使电流的非接触测量成为可能。

通过测量霍尔电势的大小间接测量载流导体电流的大小。

因此，电流传感器经过了电－磁－电的绝缘隔离转换。

1、直放式（开环）电流传感器（CS系列）当原边电流IP流过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，产生的磁场聚集在磁环内，通过磁环气隙中霍尔元件进行测量并放大输出，其输出电压VS精确的反映原边电流IP。

一般的额定输出标定为4V。

2、磁平衡式（闭环）电流传感器（CSM系列）磁平衡式电流传感器也称补偿式传感器，即原边电流Ip在聚磁环处所产生的磁场通过一个次级线圈电流所产生的磁场进行补偿，其补偿电流Is精确的反映原边电流Ip，从而使霍尔器件处于检测零磁通的工作状态。

具体工作过程为：当主回路有一电流通过时，在导线上产生的磁场被磁环聚集并感应到霍尔器件上，所产生的信号输出用于驱动功率管并使其导通，从而获得一个补偿电流Is。

这一电流再通过多匝绕组产生磁场，该磁场与被测电流产生的磁场正好相反，因而补偿了原来的磁场，使霍尔器件的输出逐渐减小。

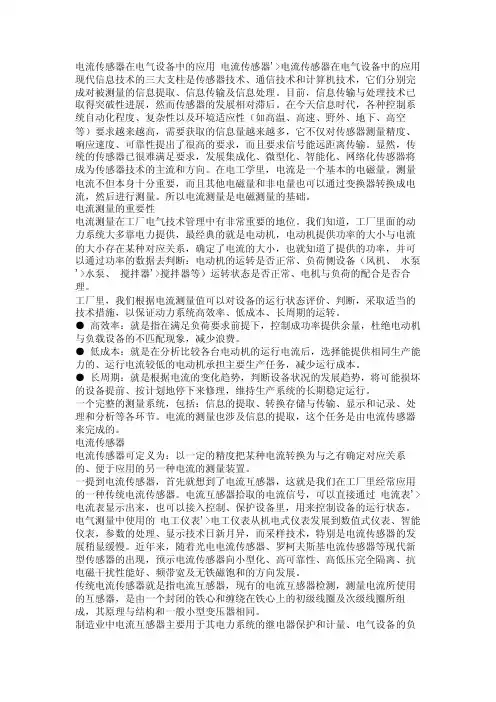

电流传感器在电气设备中的应用电流传感器'>电流传感器在电气设备中的应用现代信息技术的三大支柱是传感器技术、通信技术和计算机技术，它们分别完成对被测量的信息提取、信息传输及信息处理。

目前，信息传输与处理技术已取得突破性进展，然而传感器的发展相对滞后。

在今天信息时代，各种控制系统自动化程度、复杂性以及环境适应性（如高温、高速、野外、地下、高空等）要求越来越高，需要获取的信息量越来越多，它不仅对传感器测量精度、响应速度、可靠性提出了很高的要求，而且要求信号能远距离传输。

显然，传统的传感器已很难满足要求，发展集成化、微型化、智能化、网络化传感器将成为传感器技术的主流和方向。

在电工学里，电流是一个基本的电磁量。

测量电流不但本身十分重要，而且其他电磁量和非电量也可以通过变换器转换成电流，然后进行测量。

所以电流测量是电磁测量的基础。

电流测量的重要性电流测量在工厂电气技术管理中有非常重要的地位。

我们知道，工厂里面的动力系统大多靠电力提供，最经典的就是电动机，电动机提供功率的大小与电流的大小存在某种对应关系，确定了电流的大小，也就知道了提供的功率，并可以通过功率的数据去判断：电动机的运转是否正常、负荷侧设备（风机、水泵'>水泵、搅拌器'>搅拌器等）运转状态是否正常、电机与负荷的配合是否合理。

工厂里，我们根据电流测量值可以对设备的运行状态评价、判断，采取适当的技术措施，以保证动力系统高效率、低成本、长周期的运转。

● 高效率：就是指在满足负荷要求前提下，控制成功率提供余量，杜绝电动机与负载设备的不匹配现象，减少浪费。

● 低成本：就是在分析比较各台电动机的运行电流后，选择能提供相同生产能力的、运行电流较低的电动机承担主要生产任务，减少运行成本。

● 长周期：就是根据电流的变化趋势，判断设备状况的发展趋势，将可能损坏的设备提前、按计划地停下来修理，维持生产系统的长期稳定运行。

一个完整的测量系统，包括：信息的提取、转换存储与传输、显示和记录、处理和分析等各环节。

霍尔传感器的电流监测要讨论放大电路问题标定问题和电源问题一、引言霍尔传感器是一种常见的电流传感器，它通过检测磁场的变化来测量电流。

在实际应用中，为了提高测量精度和稳定性，需要对电流进行放大和标定。

同时，电源问题也需要考虑。

二、放大电路问题1. 放大电路原理放大电路是指将输入信号放大到一定程度后输出的电路。

在霍尔传感器中，由于输出信号较小（通常为几十毫伏），需要通过放大电路将其放大到适合采样的范围内。

2. 放大电路设计在设计放大电路时，需要考虑以下几个因素：（1）增益：增益是指输出信号与输入信号之比。

在实际应用中，增益需要根据实际情况进行调整。

（2）带宽：带宽是指能够通过放大器的频率范围。

在选择放大器时，需要考虑带宽是否足够。

（3）噪声：噪声是指杂乱信号对输出信号造成的影响。

在选择放大器时，需要考虑噪声大小是否符合要求。

3. 实例分析以OPA188为例进行分析。

OPA188是一款低功耗、高精度的运算放大器，适用于电流传感器等低功耗应用。

（1）增益设置在霍尔传感器中，通常采用不同的增益进行放大。

以OPA188为例，可以通过调整反馈电阻的大小来实现不同的增益。

例如，当反馈电阻为10kΩ时，增益为100；当反馈电阻为1kΩ时，增益为1000。

（2）带宽考虑在选择OPA188时，需要考虑其带宽是否足够。

根据数据手册可知，OPA188的带宽为10MHz，在大多数应用场景下都能满足要求。

（3）噪声问题在选择放大器时，需要考虑噪声大小是否符合要求。

根据数据手册可知，OPA188的噪声密度为4.5nV/√Hz，在大多数应用场景下都能满足要求。

三、标定问题1. 标定原理标定是指将实际测量值与理论值进行比较，并进行修正的过程。

在霍尔传感器中，由于存在误差和漂移等问题，需要进行标定以提高测量精度和稳定性。

2. 标定方法（1）零点校准：零点校准是指将输出信号在无电流情况下的值设置为0。

在实际应用中，可以通过调整放大电路的偏置电压来实现。
