简单易懂的霍尔电流传感器使用原理及相关霍尔型号

霍尔传感器的应用以及原理1. 引言霍尔传感器是一种常见的传感器，广泛应用于电子设备和工业控制领域。

它通过测量磁场变化来检测物体的位置、速度和方向等信息。

本文将介绍霍尔传感器的原理以及它在不同领域的应用。

2. 霍尔传感器原理霍尔传感器的工作原理基于霍尔效应，即当电流通过晶体管和金属片时，会形成一个垂直于电流和磁场方向的电压差。

这个电压差叫做霍尔电压，它与外界磁场的强度和方向成正比。

通过测量霍尔电压的变化，可以得到与磁场相关的信息。

霍尔传感器通常由霍尔元件、增益放大器和输出电路组成。

霍尔元件是一个具有霍尔电压特性的磁敏器件，一般采用半导体材料制造。

增益放大器用于放大霍尔电压的信号，使其可以被检测和处理。

输出电路根据需求将电信号转换成数字信号或模拟信号输出。

3. 霍尔传感器的应用3.1 位置检测霍尔传感器可以通过测量磁场的变化来检测物体的位置。

在自动门控制系统中，可以使用霍尔传感器来检测人员的位置，实现自动开关门。

在机械制造中，霍尔传感器可以被用来监测机械臂的位置，控制其准确移动。

3.2 速度检测通过测量磁场变化的频率，霍尔传感器可以检测物体的速度。

在汽车中，霍尔传感器常被用来测量车轮的转速，用于ABS（防抱死制动系统）和发动机管理系统等。

此外，在电动机控制领域，霍尔传感器也经常被应用于测量电动机的转速。

3.3 方向检测霍尔传感器通过测量磁场的方向，可以检测物体的方向。

在磁罗盘中，霍尔传感器用于检测地球的磁场方向，提供导航和定位功能。

在游戏手柄中，霍尔传感器可以检测游戏手柄的倾斜方向，实现精确的游戏控制。

3.4 磁场检测由于霍尔传感器对磁场的敏感性，它也可以用来检测磁场的强度和方向。

在磁共振成像仪中，霍尔传感器被用于检测强磁场的均匀性，确保图像质量。

在磁力计中，霍尔传感器可以测量磁场的强度，用于测量磁体的磁场强度。

4. 总结霍尔传感器是一种应用广泛的传感器，它通过测量磁场变化来获得与位置、速度和方向等相关的信息。

霍尔传感器是一种磁传感器。

用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。

霍尔传感器以霍尔效应为其工作基霍尔传感器是一种磁传感器。

用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。

霍尔传感器以霍尔效应为其工作基础，是由霍尔元件和它的附属电路组成的集成传感器。

霍尔传感器在工业生产、交通运输和日常生活中有着非常广泛的应用。

一、霍尔效应霍尔元件霍尔传感器霍尔效应如图1 所示，在半导体薄片两端通以控制电流I，并在薄片的垂直方向施加磁感应强度为 B 的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为UH 的霍尔电压，它们之间的关系为。

式中d 为薄片的厚度，k 称为霍尔系数，它的大小与薄片的材料有关。

上述效应称为霍尔效应，它是德国物理学家霍尔于1879 年研究载流导体在磁场中受力的性质时发现的。

(二)霍尔元件根据霍尔效应，人们用半导体材料制成的元件叫霍尔元件。

它具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点，因此，在测量、自动化、计算机和信息技术等领域得到广泛的应用。

(三)霍尔传感器由于霍尔元件产生的电势差很小，故通常将霍尔元件与放大器电路、温度补偿电路及稳压电源电路等集成在一个芯片上，称之为霍尔传感器。

霍尔传感器也称为霍尔集成电路，其外形较小，如图2 所示，是其中一种型号的外形图。

二、霍尔传感器的分类霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种。

(一)线性型霍尔传感器由霍尔元件、线性放大器和射极尾随器组成，它输出摹拟量。

(二)开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。

三、霍尔传感器的特性(一)线性型霍尔传感器的特性输出电压与外加磁场强度呈线性关系，如图3 所示，可见，在B1~B2 的磁感应强度范围内有较好的线性度，磁感应强度超出此范围时则呈现饱和状态。

(二)开关型霍尔传感器的特性如图4 所示，其中BOP 为工作点“开”的磁感应强度，BRP 为释放点“关”的磁感应强度。

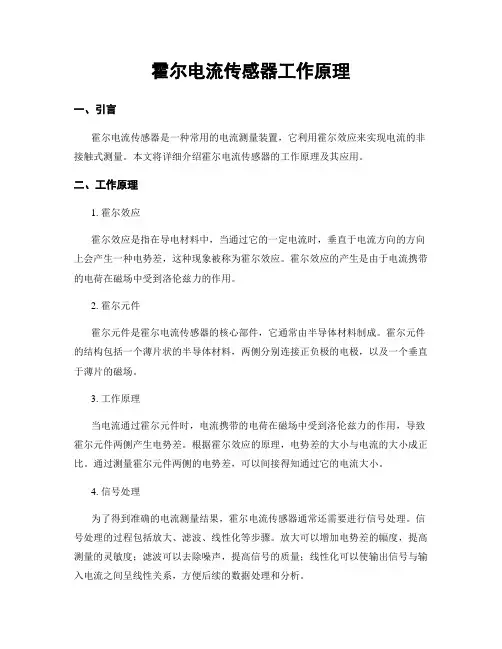

霍尔电流传感器工作原理一、引言霍尔电流传感器是一种常用的电流测量装置，它利用霍尔效应来实现电流的非接触式测量。

本文将详细介绍霍尔电流传感器的工作原理及其应用。

二、工作原理1. 霍尔效应霍尔效应是指在导电材料中，当通过它的一定电流时，垂直于电流方向的方向上会产生一种电势差，这种现象被称为霍尔效应。

霍尔效应的产生是由于电流携带的电荷在磁场中受到洛伦兹力的作用。

2. 霍尔元件霍尔元件是霍尔电流传感器的核心部件，它通常由半导体材料制成。

霍尔元件的结构包括一个薄片状的半导体材料，两侧分别连接正负极的电极，以及一个垂直于薄片的磁场。

3. 工作原理当电流通过霍尔元件时，电流携带的电荷在磁场中受到洛伦兹力的作用，导致霍尔元件两侧产生电势差。

根据霍尔效应的原理，电势差的大小与电流的大小成正比。

通过测量霍尔元件两侧的电势差，可以间接得知通过它的电流大小。

4. 信号处理为了得到准确的电流测量结果，霍尔电流传感器通常还需要进行信号处理。

信号处理的过程包括放大、滤波、线性化等步骤。

放大可以增加电势差的幅度，提高测量的灵敏度；滤波可以去除噪声，提高信号的质量；线性化可以使输出信号与输入电流之间呈线性关系，方便后续的数据处理和分析。

三、应用领域1. 电力系统霍尔电流传感器在电力系统中广泛应用于电流测量和保护。

通过测量电力系统中的电流，可以实时监测电力负荷的大小，保护电力设备免受过载和短路的损害。

2. 汽车工业在汽车工业中，霍尔电流传感器被用于测量电动机的电流。

通过监测电动机的电流，可以实时掌握电动机的工作状态，提高汽车的性能和安全性。

3. 工业自动化霍尔电流传感器在工业自动化领域中也有广泛的应用。

例如，在机械设备中，通过测量电机的电流，可以实现电机的负载监测和故障诊断。

4. 新能源领域随着新能源的快速发展，霍尔电流传感器在太阳能和风能等领域也得到了广泛应用。

通过测量新能源设备中的电流，可以实时监测能源的产生和消耗情况，为新能源的管理和优化提供支持。

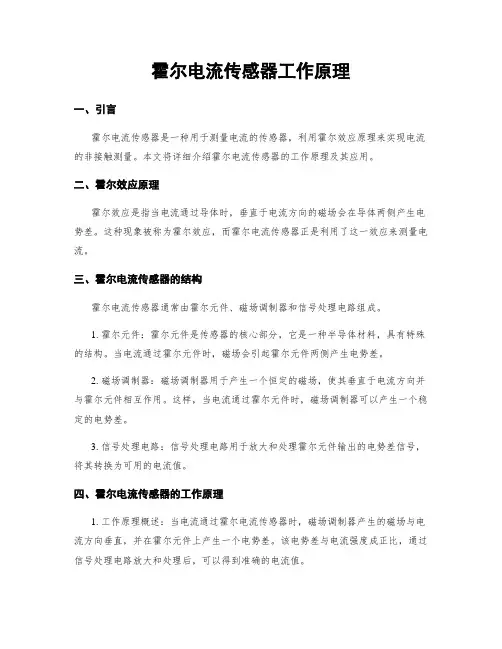

霍尔电流传感器工作原理一、引言霍尔电流传感器是一种用于测量电流的传感器，利用霍尔效应原理来实现电流的非接触测量。

本文将详细介绍霍尔电流传感器的工作原理及其应用。

二、霍尔效应原理霍尔效应是指当电流通过导体时，垂直于电流方向的磁场会在导体两侧产生电势差。

这种现象被称为霍尔效应，而霍尔电流传感器正是利用了这一效应来测量电流。

三、霍尔电流传感器的结构霍尔电流传感器通常由霍尔元件、磁场调制器和信号处理电路组成。

1. 霍尔元件：霍尔元件是传感器的核心部分，它是一种半导体材料，具有特殊的结构。

当电流通过霍尔元件时，磁场会引起霍尔元件两侧产生电势差。

2. 磁场调制器：磁场调制器用于产生一个恒定的磁场，使其垂直于电流方向并与霍尔元件相互作用。

这样，当电流通过霍尔元件时，磁场调制器可以产生一个稳定的电势差。

3. 信号处理电路：信号处理电路用于放大和处理霍尔元件输出的电势差信号，将其转换为可用的电流值。

四、霍尔电流传感器的工作原理1. 工作原理概述：当电流通过霍尔电流传感器时，磁场调制器产生的磁场与电流方向垂直，并在霍尔元件上产生一个电势差。

该电势差与电流强度成正比，通过信号处理电路放大和处理后，可以得到准确的电流值。

2. 具体工作原理：a. 电流通过霍尔元件时，磁场调制器产生的磁场与电流方向垂直。

b. 磁场调制器的磁场作用于霍尔元件，使其两侧产生电势差。

c. 电势差的大小与电流强度成正比，可以通过信号处理电路放大和处理。

d. 经过信号处理电路的转换，最终得到电流值的输出。

五、霍尔电流传感器的应用霍尔电流传感器广泛应用于各种需要对电流进行测量和监控的领域，包括但不限于以下几个方面：1. 工业自动化：用于电力系统、电机控制等领域的电流测量和监控。

2. 新能源领域：用于太阳能发电、风能发电等系统中的电流测量和控制。

3. 汽车电子：用于电动汽车、混合动力汽车等车辆的电流监测和保护。

4. 电力电子：用于电源管理、逆变器控制等应用中的电流测量和反馈控制。

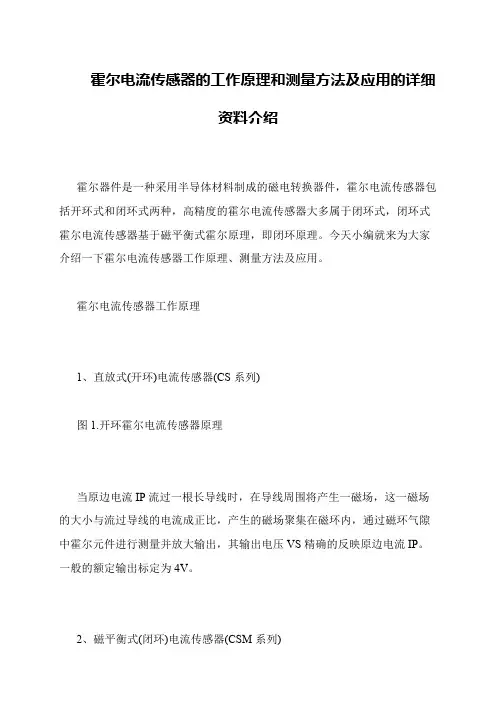

霍尔电流传感器的工作原理和测量方法及应用的详细
资料介绍
 霍尔器件是一种采用半导体材料制成的磁电转换器件，霍尔电流传感器包括开环式和闭环式两种，高精度的霍尔电流传感器大多属于闭环式，闭环式霍尔电流传感器基于磁平衡式霍尔原理，即闭环原理。

今天小编就来为大家介绍一下霍尔电流传感器工作原理、测量方法及应用。

 霍尔电流传感器工作原理
 1、直放式(开环)电流传感器(CS系列)
 图1.开环霍尔电流传感器原理
 当原边电流IP流过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，产生的磁场聚集在磁环内，通过磁环气隙中霍尔元件进行测量并放大输出，其输出电压VS精确的反映原边电流IP。

一般的额定输出标定为4V。

 2、磁平衡式(闭环)电流传感器(CSM系列)。

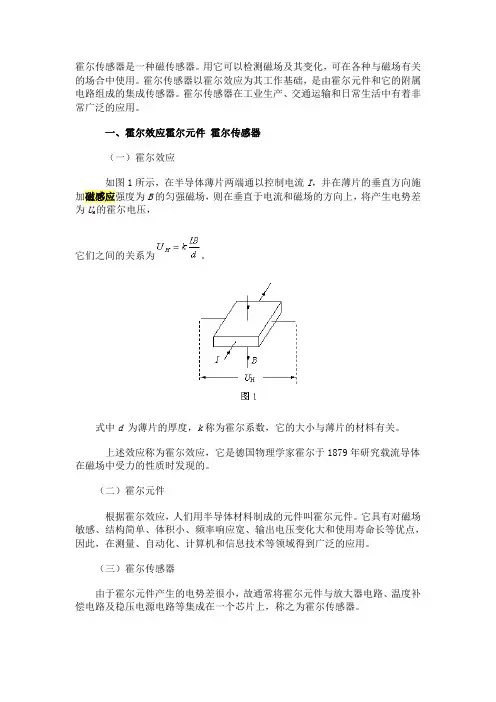

霍尔传感器是一种磁传感器。

用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。

霍尔传感器以霍尔效应为其工作基础，是由霍尔元件和它的附属电路组成的集成传感器。

霍尔传感器在工业生产、交通运输和日常生活中有着非常广泛的应用。

一、霍尔效应霍尔元件霍尔传感器（一）霍尔效应如图1所示，在半导体薄片两端通以控制电流I，并在薄片的垂直方向施加磁感应强度为B的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为U H的霍尔电压，它们之间的关系为。

式中d 为薄片的厚度，k称为霍尔系数，它的大小与薄片的材料有关。

上述效应称为霍尔效应，它是德国物理学家霍尔于1879年研究载流导体在磁场中受力的性质时发现的。

（二）霍尔元件根据霍尔效应，人们用半导体材料制成的元件叫霍尔元件。

它具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点，因此，在测量、自动化、计算机和信息技术等领域得到广泛的应用。

（三）霍尔传感器由于霍尔元件产生的电势差很小，故通常将霍尔元件与放大器电路、温度补偿电路及稳压电源电路等集成在一个芯片上，称之为霍尔传感器。

霍尔传感器也称为霍尔集成电路，其外形较小，如图2所示，是其中一种型号的外形图。

二、霍尔传感器的分类霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种。

（一）线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。

（二）开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。

三、霍尔传感器的特性（一）线性型霍尔传感器的特性输出电压与外加磁场强度呈线性关系，如图3所示，可见，在B1～B2的磁感应强度范围内有较好的线性度，磁感应强度超出此范围时则呈现饱和状态。

（二）开关型霍尔传感器的特性如图4所示，其中B OP为工作点“开”的磁感应强度，B RP为释放点“关”的磁感应强度。

当外加的磁感应强度超过动作点B op时，传感器输出低电平，当磁感应强度降到动作点B op以下时，传感器输出电平不变，一直要降到释放点B RP时，传感器才由低电平跃变为高电平。

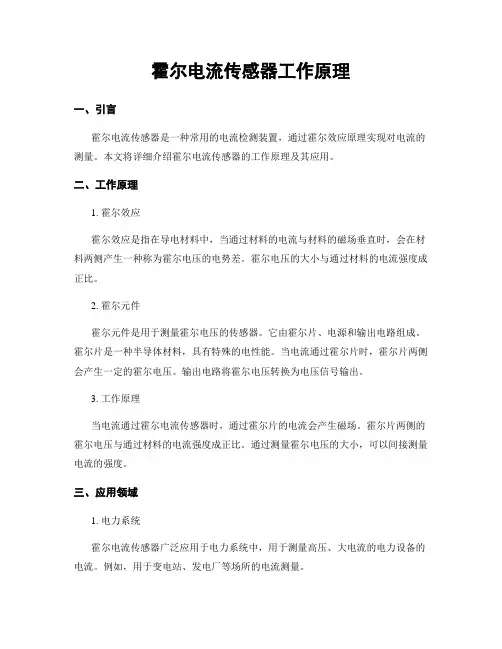

霍尔电流传感器工作原理一、引言霍尔电流传感器是一种常用的电流检测装置，通过霍尔效应原理实现对电流的测量。

本文将详细介绍霍尔电流传感器的工作原理及其应用。

二、工作原理1. 霍尔效应霍尔效应是指在导电材料中，当通过材料的电流与材料的磁场垂直时，会在材料两侧产生一种称为霍尔电压的电势差。

霍尔电压的大小与通过材料的电流强度成正比。

2. 霍尔元件霍尔元件是用于测量霍尔电压的传感器。

它由霍尔片、电源和输出电路组成。

霍尔片是一种半导体材料，具有特殊的电性能。

当电流通过霍尔片时，霍尔片两侧会产生一定的霍尔电压。

输出电路将霍尔电压转换为电压信号输出。

3. 工作原理当电流通过霍尔电流传感器时，通过霍尔片的电流会产生磁场。

霍尔片两侧的霍尔电压与通过材料的电流强度成正比。

通过测量霍尔电压的大小，可以间接测量电流的强度。

三、应用领域1. 电力系统霍尔电流传感器广泛应用于电力系统中，用于测量高压、大电流的电力设备的电流。

例如，用于变电站、发电厂等场所的电流测量。

2. 工业自动化在工业自动化中，霍尔电流传感器可用于机电、变频器、电源等设备的电流监测。

通过实时监测电流，可以保证设备的正常运行，并及时发现异常情况。

3. 新能源在新能源领域，如太阳能发电、风能发电等，霍尔电流传感器可用于测量电流的大小，以监测和控制发电设备的运行状态。

4. 电动车辆在电动车辆中，霍尔电流传感器可用于测量电池组、机电等关键部件的电流，以保证电动车辆的安全运行。

5. 其他领域除了上述应用领域，霍尔电流传感器还可以应用于电力仪表、电子设备、通信设备等领域，用于电流的检测和监测。

四、优势和注意事项1. 优势- 非接触式测量：霍尔电流传感器无需直接接触电流导体，避免了传统电流互感器中的铁芯损耗和安装不便的问题。

- 高精度：霍尔电流传感器具有较高的测量精度，可满足各种精密测量要求。

- 安全可靠：霍尔电流传感器采用非接触式测量，避免了电流互感器中可能存在的安全隐患。

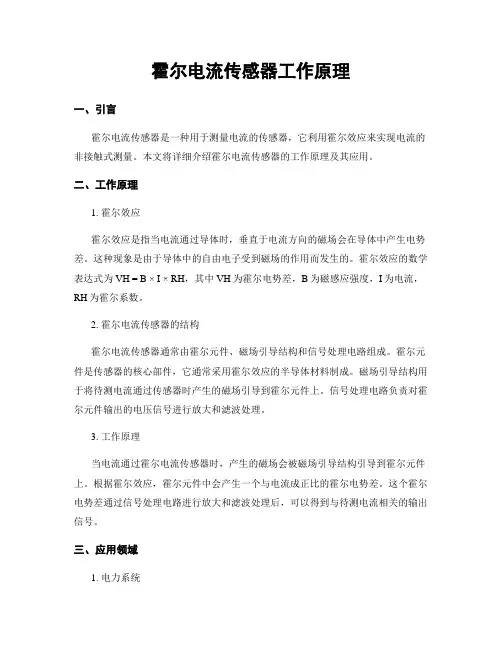

霍尔电流传感器工作原理一、引言霍尔电流传感器是一种用于测量电流的传感器，它利用霍尔效应来实现电流的非接触式测量。

本文将详细介绍霍尔电流传感器的工作原理及其应用。

二、工作原理1. 霍尔效应霍尔效应是指当电流通过导体时，垂直于电流方向的磁场会在导体中产生电势差。

这种现象是由于导体中的自由电子受到磁场的作用而发生的。

霍尔效应的数学表达式为VH = B × I × RH，其中VH为霍尔电势差，B为磁感应强度，I为电流，RH为霍尔系数。

2. 霍尔电流传感器的结构霍尔电流传感器通常由霍尔元件、磁场引导结构和信号处理电路组成。

霍尔元件是传感器的核心部件，它通常采用霍尔效应的半导体材料制成。

磁场引导结构用于将待测电流通过传感器时产生的磁场引导到霍尔元件上。

信号处理电路负责对霍尔元件输出的电压信号进行放大和滤波处理。

3. 工作原理当电流通过霍尔电流传感器时，产生的磁场会被磁场引导结构引导到霍尔元件上。

根据霍尔效应，霍尔元件中会产生一个与电流成正比的霍尔电势差。

这个霍尔电势差通过信号处理电路进行放大和滤波处理后，可以得到与待测电流相关的输出信号。

三、应用领域1. 电力系统在电力系统中，霍尔电流传感器广泛应用于电流测量和保护装置中。

由于霍尔电流传感器具有非接触式测量、高精度和快速响应等优点，可以准确地测量电流并实现对电路的保护。

2. 电动汽车在电动汽车中，霍尔电流传感器被用于电池管理系统中的电流监测。

通过监测电池组的电流，可以实时了解电池的工作状态，从而进行合理的电池管理，提高电池的寿命和性能。

3. 工业自动化在工业自动化领域，霍尔电流传感器可用于电机控制和电流监测。

通过测量电机的电流，可以实现对电机的精确控制，并及时发现异常情况，保证生产过程的安全和稳定。

4. 新能源发电在新能源发电领域，如风力发电和太阳能发电，霍尔电流传感器被用于测量发电设备的输出电流。

通过实时监测电流，可以控制发电设备的工作状态，提高发电效率和可靠性。

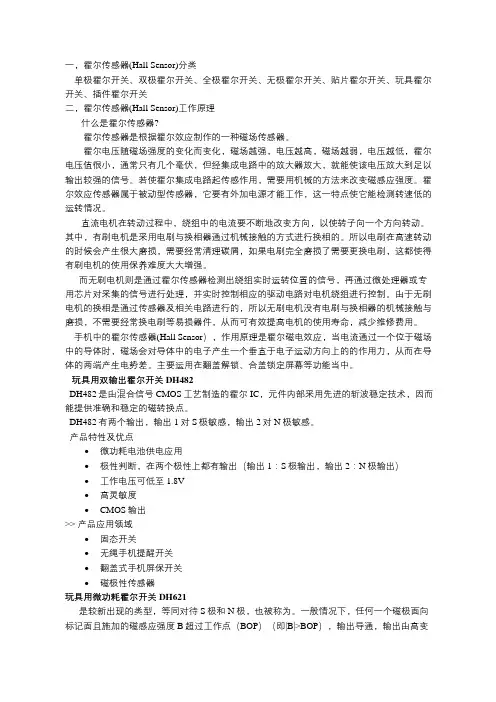

一，霍尔传感器(Hall Sensor)分类单极霍尔开关、双极霍尔开关、全极霍尔开关、无极霍尔开关、贴片霍尔开关、玩具霍尔开关、插件霍尔开关二，霍尔传感器(Hall Sensor)工作原理什么是霍尔传感器?霍尔传感器是根据霍尔效应制作的一种磁场传感器。

霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低，霍尔电压值很小，通常只有几个毫伏，但经集成电路中的放大器放大，就能使该电压放大到足以输出较强的信号。

若使霍尔集成电路起传感作用，需要用机械的方法来改变磁感应强度。

霍尔效应传感器属于被动型传感器，它要有外加电源才能工作，这一特点使它能检测转速低的运转情况。

直流电机在转动过程中，绕组中的电流要不断地改变方向，以使转子向一个方向转动。

其中，有刷电机是采用电刷与换相器通过机械接触的方式进行换相的。

所以电刷在高速转动的时候会产生很大磨损，需要经常清理碳屑，如果电刷完全磨损了需要更换电刷，这都使得有刷电机的使用保养难度大大增强。

而无刷电机则是通过霍尔传感器检测出绕组实时运转位置的信号，再通过微处理器或专用芯片对采集的信号进行处理，并实时控制相应的驱动电路对电机绕组进行控制。

由于无刷电机的换相是通过传感器及相关电路进行的，所以无刷电机没有电刷与换相器的机械接触与磨损，不需要经常换电刷等易损器件，从而可有效提高电机的使用寿命，减少维修费用。

手机中的霍尔传感器(Hall Sensor），作用原理是霍尔磁电效应，当电流通过一个位于磁场中的导体时，磁场会对导体中的电子产生一个垂直于电子运动方向上的的作用力，从而在导体的两端产生电势差。

主要运用在翻盖解锁、合盖锁定屏幕等功能当中。

玩具用双输出霍尔开关DH482DH482是由混合信号CMOS工艺制造的霍尔IC，元件内部采用先进的斩波稳定技术，因而能提供准确和稳定的磁转换点。

DH482有两个输出，输出1对S极敏感，输出2对N极敏感。

产品特性及优点•微功耗电池供电应用•极性判断，在两个极性上都有输出（输出1：S极输出，输出2：N极输出）•工作电压可低至1.8V•高灵敏度•CMOS输出>> 产品应用领域•固态开关•无绳手机提醒开关•翻盖式手机屏保开关•磁极性传感器玩具用微功耗霍尔开关DH621是较新出现的类型，等同对待S极和N极，也被称为。

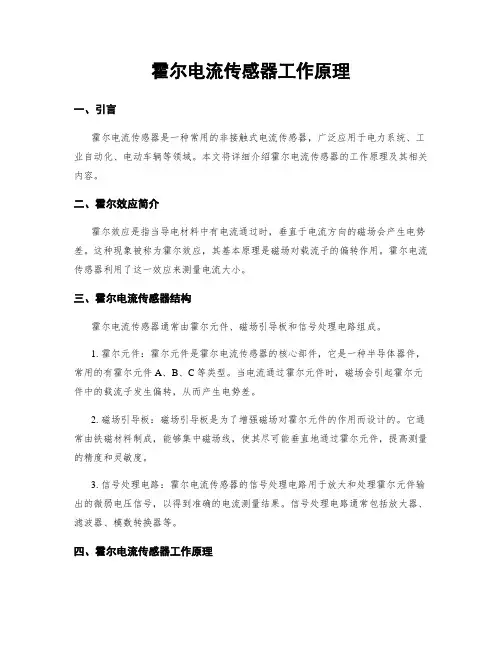

霍尔电流传感器工作原理一、引言霍尔电流传感器是一种常用的非接触式电流传感器，广泛应用于电力系统、工业自动化、电动车辆等领域。

本文将详细介绍霍尔电流传感器的工作原理及其相关内容。

二、霍尔效应简介霍尔效应是指当导电材料中有电流通过时，垂直于电流方向的磁场会产生电势差。

这种现象被称为霍尔效应，其基本原理是磁场对载流子的偏转作用。

霍尔电流传感器利用了这一效应来测量电流大小。

三、霍尔电流传感器结构霍尔电流传感器通常由霍尔元件、磁场引导板和信号处理电路组成。

1. 霍尔元件：霍尔元件是霍尔电流传感器的核心部件，它是一种半导体器件，常用的有霍尔元件A、B、C等类型。

当电流通过霍尔元件时，磁场会引起霍尔元件中的载流子发生偏转，从而产生电势差。

2. 磁场引导板：磁场引导板是为了增强磁场对霍尔元件的作用而设计的。

它通常由铁磁材料制成，能够集中磁场线，使其尽可能垂直地通过霍尔元件，提高测量的精度和灵敏度。

3. 信号处理电路：霍尔电流传感器的信号处理电路用于放大和处理霍尔元件输出的微弱电压信号，以得到准确的电流测量结果。

信号处理电路通常包括放大器、滤波器、模数转换器等。

四、霍尔电流传感器工作原理霍尔电流传感器的工作原理可以简述为：当被测电流通过霍尔电流传感器时，磁场会引起霍尔元件中的载流子发生偏转，从而产生电势差。

通过信号处理电路对这个电势差进行放大和处理，最终得到与被测电流成正比的输出电压信号。

具体来说，霍尔电流传感器的工作原理如下：1. 电流输入：被测电流通过霍尔电流传感器的导线，产生磁场。

2. 磁场作用：磁场引导板将磁场集中并垂直地作用于霍尔元件上。

磁场的强度与被测电流成正比。

3. 载流子偏转：磁场作用下，霍尔元件中的载流子（通常是电子）会发生偏转，形成电势差。

4. 电势差测量：霍尔元件的两侧接有电势差测量电路，用于测量霍尔元件产生的电势差。

5. 信号处理：信号处理电路对电势差进行放大和处理，得到与被测电流成正比的输出电压信号。

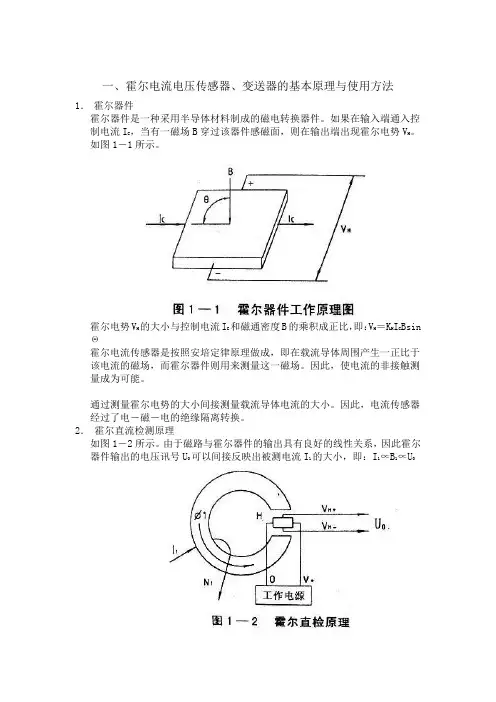

一、霍尔电流电压传感器、变送器的基本原理与使用方法1．霍尔器件霍尔器件是一种采用半导体材料制成的磁电转换器件。

如果在输入端通入控制电流IC ，当有一磁场B穿过该器件感磁面，则在输出端出现霍尔电势VH。

如图1－1所示。

霍尔电势VH 的大小与控制电流IC和磁通密度B的乘积成正比，即：VH＝KHICBsinΘ霍尔电流传感器是按照安培定律原理做成，即在载流导体周围产生一正比于该电流的磁场，而霍尔器件则用来测量这一磁场。

因此，使电流的非接触测量成为可能。

通过测量霍尔电势的大小间接测量载流导体电流的大小。

因此，电流传感器经过了电－磁－电的绝缘隔离转换。

2．霍尔直流检测原理如图1－2所示。

由于磁路与霍尔器件的输出具有良好的线性关系，因此霍尔器件输出的电压讯号U0可以间接反映出被测电流I1的大小，即：I1∝B1∝U我们把U0定标为当被测电流I1为额定值时，U等于50mV或100mV。

这就制成霍尔直接检测（无放大）电流传感器。

3．霍尔磁补偿原理原边主回路有一被测电流I1，将产生磁通Φ1，被副边补偿线圈通过的电流I2所产生的磁通Φ2进行补偿后保持磁平衡状态，霍尔器件则始终处于检测零磁通的作用。

所以称为霍尔磁补偿电流传感器。

这种先进的原理模式优于直检原理模式，突出的优点是响应时间快和测量精度高，特别适用于弱小电流的检测。

霍尔磁补偿原理如图1－3所示。

从图1－3知道：Φ1＝Φ2I1N1＝I2N2I2＝NI/N2·I1当补偿电流I2流过测量电阻RM时，在RM两端转换成电压。

做为传感器测量电压U0即：U＝I2RM按照霍尔磁补偿原理制成了额定输入从0.01A～500A系列规格的电流传感器。

由于磁补偿式电流传感器必须在磁环上绕成千上万匝的补偿线圈，因而成本增加；其次，工作电流消耗也相应增加；但它却具有直检式不可比拟的较高精度和快速响应等优点。

4．磁补偿式电压传感器为了测量mA级的小电流，根据Φ1＝I1N1，增加N1的匝数，同样可以获得高磁通Φ1。

霍尔电流传感器工作原理霍尔电流传感器是一种用于检测电流的传感器，它使用了霍尔效应的原理。

霍尔效应是指材料中载流子在磁场作用下产生的电场效应。

霍尔电流传感器通过测量由电流引起的磁场的变化来间接地测量电流的大小。

霍尔电流传感器由霍尔元件、放大电路和输出电路组成。

霍尔元件是整个传感器的核心部分，它是一种特殊材料制成的片状元件。

当电流通过器件时，载流子将受到磁场的偏转，导致霍尔电势产生变化。

放大电路将这个微小的电势变化放大，从而提高了传感器的感测能力。

输出电路将放大后的信号转换成可读取的电压或电流信号。

霍尔电流传感器的工作原理可以简单地描述为：当电流通过载流子时，载流子将受到垂直于电流和磁场方向的洛伦兹力的作用，从而在材料中产生电场。

这个电场被称为霍尔电势。

霍尔电势与载流子的运动方向、磁场的方向和大小以及材料的特性有关。

通过测量霍尔电势的变化，我们可以间接地知道电流的大小。

为了提高传感器的精度和灵敏度，霍尔电流传感器一般会采用精密的霍尔元件和高增益的放大电路。

这样可以使传感器对不同范围的电流变化都能够进行准确的测量。

霍尔电流传感器具有许多优点，例如无需接触被测电流，因此不会对电路产生负载和功率损耗。

传感器的安装和使用也非常方便，可以直接固定到被测电路的导线上。

此外，传感器具有良好的线性性能和高频响应能力，适用于高频和脉冲电流的检测。

然而，霍尔电流传感器也存在一些局限性。

由于霍尔电势的变化非常微小，因此需要放大电路进行信号增益，这可能引入一定的误差。

此外，传感器的输出信号受到温度和磁场的影响，需要进行温度和磁场校准。

总结而言，霍尔电流传感器通过测量磁场的变化来间接检测电流的大小，通过霍尔效应实现了电流的非接触式测量。

它具有精度高、灵敏度高、无需接触被测电路等优点，适用于各种电流检测应用。

然而，使用时需要注意温度和磁场的影响，并进行相应的校准。

霍尔式电流传感器结构原理霍尔式电流传感器结构原理霍尔式电流传感器是一种用于测量电流的传感器，它基于霍尔效应来实现电流的非接触式检测。

它通过结构和原理来完成电流测量，下面我们来详细介绍其结构和工作原理。

一、结构霍尔式电流传感器主要由霍尔元件、磁路、信号处理电路和输出接口等组成。

1. 霍尔元件：霍尔元件通常采用双极性型霍尔元件，其内部有感应电极，可以感受到外部磁场的变化。

2. 磁路：为了产生一个稳定的磁场，通常在霍尔元件周围设置磁路。

磁路通常由一个磁芯和线圈构成，线圈中通有测量电流。

3. 信号处理电路：霍尔元件感应到的磁场变化会转化为电信号，信号处理电路则对该电信号进行放大、滤波和线性化处理。

4. 输出接口：将信号处理电路的输出信号转换为标准电流或电压输出，供使用者读取和处理。

二、工作原理1. 工作原理概述：当电流通过霍尔元件附近的线圈时，会产生一个磁场，该磁场会影响到在霍尔元件内感应电极上的霍尔电压。

通过测量霍尔电压的变化，可以推算出电流的大小。

2. 具体工作原理：当电流通过线圈时，线圈产生的磁场使得霍尔元件内感应电极上的霍尔电压发生变化。

霍尔电压与通过线圈的电流成正比。

由于霍尔电压是正比于电流的，所以可以通过测量霍尔电压的大小来计算电流的值。

三、优势和应用1. 优势：霍尔式电流传感器具有非接触式测量、高精度、低功耗、响应速度快、抗电磁干扰能力强等优点。

2. 应用：霍尔式电流传感器广泛用于电力系统、工业自动化、电动汽车、逆变器、电源管理和电力监测等领域，用于实时监测、控制和保护电流。

总结：霍尔式电流传感器利用霍尔效应来实现电流的非接触式测量。

通过霍尔元件感应外部磁场的变化，经过信号处理电路的处理，将电流转换为可读取的电压或电流输出。

该传感器具有非接触式测量、高精度、低功耗等优点，被广泛应用于各个领域的电流监测和控制。

霍尔电流传感器工作原理一、引言霍尔电流传感器是一种常用的电流测量装置，通过霍尔效应来实现电流的非接触式测量。

本文将详细介绍霍尔电流传感器的工作原理及其相关技术参数。

二、工作原理霍尔电流传感器利用霍尔效应来测量电流。

霍尔效应是指当导体中有电流通过时，垂直于电流方向的磁场会引起电压的差异。

霍尔电流传感器内部包含一个霍尔元件，当电流通过被测导线时，产生的磁场会影响到霍尔元件，从而产生霍尔电压。

具体而言，霍尔电流传感器内部的霍尔元件是一种半导体材料，通常是硅或镓。

当电流通过被测导线时，产生的磁场垂直于导线和霍尔元件之间的平面。

磁场的大小与电流强度成正比。

霍尔元件的两侧分别接有正负电压，形成一个电势差。

当磁场作用于霍尔元件时，由于霍尔效应的存在，电势差会发生变化。

通过测量这个变化的电势差，可以确定电流的大小。

三、技术参数1. 额定电流（Rated Current）：霍尔电流传感器能够正常工作的最大电流值。

通常以安培（A）为单位。

2. 灵敏度（Sensitivity）：霍尔电流传感器输出电压变化与被测电流变化之间的比例关系。

通常以毫伏/安培（mV/A）为单位。

3. 频率响应（Frequency Response）：霍尔电流传感器能够测量的电流频率范围。

通常以赫兹（Hz）为单位。

4. 零点漂移（Zero Drift）：在无电流通过时，输出电压的变化。

通常以毫伏（mV）为单位。

5. 非线性误差（Non-linearity Error）：霍尔电流传感器输出电压与被测电流之间的非线性误差。

通常以百分比（%）表示。

6. 工作温度范围（Operating Temperature Range）：霍尔电流传感器能够正常工作的温度范围。

通常以摄氏度（°C）为单位。

四、应用领域霍尔电流传感器广泛应用于各个领域的电流测量中，具有以下优势：1. 非接触式测量：霍尔电流传感器无需直接接触被测导线，避免了测量过程中的电气安全隐患。

简单易懂的霍尔电流传感器使用原理及相关霍尔型优选稿霍尔电流传感器是一种用于测量电流的传感器。

它利用霍尔效应，通过探测器上的霍尔元件来测量通过电流导体的电流大小。

下面将介绍霍尔电流传感器的使用原理以及一些相关的优选稿。

霍尔效应是指当通过一段载有电流的导体时，在与电流垂直的方向上会产生一个电压差。

这个电压差称为霍尔电压，是由于电流携带的带电粒子在磁场中感受到洛伦兹力的作用而产生的。

霍尔电压与电流的大小成正比，与磁场的强度和方向成正比，与导体的几何尺寸有关。

基于霍尔效应的电流传感器通常由霍尔元件和控制电路组成。

探测器上的霍尔元件被放置在一个恒定的磁场中，通常是由一个磁铁产生的。

当通过电流导体时，导体的磁场会影响霍尔元件，进而产生一个霍尔电压。

这个电压经过控制电路进行放大和处理，最后转化为直流电压或电流信号输出。

霍尔电流传感器的使用原理可以总结为以下几点：1.电流导体通过传感器时，产生一个与电流大小成正比的霍尔电压。

2.霍尔电压由探测器上的霍尔元件感受到导体的磁场强度和方向。

3.霍尔电压经过放大和处理后，转化为可用的直流电压或电流信号。

根据不同的应用需求，可以选择不同类型的霍尔传感器。

以下是一些常见的霍尔传感器类型：1.线性霍尔传感器：线性霍尔传感器可用于测量连续变化的电流，其输出信号与电流大小成正比。

线性霍尔传感器适用于需要测量交流电流或直流电流的应用。

2.非线性霍尔传感器：非线性霍尔传感器可以提供更高的分辨率和灵敏度，适用于需要高精度测量和控制的应用。

3.故障检测霍尔传感器：故障检测霍尔传感器可以用于检测电流是否超过预设值或是否存在断开或短路等故障状态。

4.闭环霍尔传感器：闭环霍尔传感器通过在探测器上添加反馈回路，提供更高的准确性和稳定性。

闭环霍尔传感器适用于需要准确测量和控制的应用，如电动车、无人机等。

5.低功耗霍尔传感器：低功耗霍尔传感器适用于需要长时间运行且需节能的应用，如电池供电设备、无线传感器网络等。

霍尔传感器（HallSensor）分类和工作原理及其应用一，霍尔传感器(Hall Sensor)分类单极霍尔开关、双极霍尔开关、全极霍尔开关、无极霍尔开关、贴片霍尔开关、玩具霍尔开关、插件霍尔开关二，霍尔传感器(Hall Sensor)工作原理什么是霍尔传感器?霍尔传感器是根据霍尔效应制作的一种磁场传感器。

霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低，霍尔电压值很小，通常只有几个毫伏，但经集成电路中的放大器放大，就能使该电压放大到足以输出较强的信号。

若使霍尔集成电路起传感作用，需要用机械的方法来改变磁感应强度。

霍尔效应传感器属于被动型传感器，它要有外加电源才能工作，这一特点使它能检测转速低的运转情况。

直流电机在转动过程中，绕组中的电流要不断地改变方向，以使转子向一个方向转动。

其中，有刷电机是采用电刷与换相器通过机械接触的方式进行换相的。

所以电刷在高速转动的时候会产生很大磨损，需要经常清理碳屑，如果电刷完全磨损了需要更换电刷，这都使得有刷电机的使用保养难度大大增强。

而无刷电机则是通过霍尔传感器检测出绕组实时运转位置的信号，再通过微处理器或专用芯片对采集的信号进行处理，并实时控制相应的驱动电路对电机绕组进行控制。

由于无刷电机的换相是通过传感器及相关电路进行的，所以无刷电机没有电刷与换相器的机械接触与磨损，不需要经常换电刷等易损器件，从而可有效提高电机的使用寿命，减少维修费用。

手机中的霍尔传感器(Hall Sensor），作用原理是霍尔磁电效应，当电流通过一个位于磁场中的导体时，磁场会对导体中的电子产生一个垂直于电子运动方向上的的作用力，从而在导体的两端产生电势差。

主要运用在翻盖解锁、合盖锁定屏幕等功能当中。

玩具用双输出霍尔开关DH482DH482是由混合信号CMOS工艺制造的霍尔IC，元件内部采用先进的斩波稳定技术，因而能提供准确和稳定的磁转换点。

DH482有两个输出，输出1对S极敏感，输出2对N极敏感。

霍尔电流传感器工作原理霍尔电流传感器是一种用于检测直流和交流电流的电子器件。

它的工作原理是，一个被电流磁场包围的金属屏蔽体被装入一个相位和模拟角度的电磁感变器中；当电流经过一组绕组时，它产生的电磁感应会形成电流传感器可以检测的信号，这就是霍尔电流传感器的工作原理。

下面是关于霍尔电流传感器工作原理的详细介绍：一、原理：1. 霍尔效应：当一个物体把它放在导磁体上，它就会受到磁场的影响，它产生的电磁感应将改变导体的电磁特性，这就是所谓的"霍尔效应"。

2. 电磁感变器：当一个物体把它放在导磁体上，它就会受到磁场的影响，可以产生一种电磁感变器（electromagnetic transducer），它可以将受到的磁场转换成电信号。

3. 电磁感应：当导磁体在磁场中移动时，它产生的电磁感应会改变电流感变器的电磁特性，从而产生一个信号，通过电磁感应，它可以感测到电流的变化。

二、结构：1. 金属屏蔽体：霍尔电流传感器由一个金属屏蔽体、一个绕组、一个塑料管和一个磁性分析仪组成，它们构成了霍尔电流传感器的基本结构。

2. 电磁感变器：金属屏蔽体装在一个电磁感变器中，电磁感变器内部有一组绕组，当经过一组绕组时，它产生的电磁感变就可以检测到，这就是霍尔电流传感器的原理。

3. 电流检测：配合一个塑料管，就可以对电流进行检测，把电流信号发送到磁性分析仪，通过磁性分析仪，就可以实现对电流的实时监测。

三、应用：1. 电力系统：霍尔电流传感器可以用在电力系统中，可以实时监测电网的电流情况。

2. 设备维护：霍尔电流传感器还可以用来检测电源线等设备，如果发现有异常电流，就可以快速的发现并处理。

3. 电力测量：通过霍尔电流传感器，我们可以不需要手工测量，而是电脑自动测量，它可以提供更准确、更可靠的数据，也可以节省人工测量的成本。

简单易懂的霍尔电流传感器使用原理及相关霍尔型号Learn standards and apply them. June 22, 20231、开环直放式霍尔电流传感器当原边电流IP流过一根长导线时,在导线周围将产生一磁场,这一磁场的大小与流过导线的电流成正比,产生的磁场聚集在磁环内,通过磁环气隙中霍尔元件如HG-302C进行测量并放大输出,其输出电压VS 精确的反映原边电流IP;一般的额定输出标定为4V;开环霍尔电流传感器的优点是结构简单,可靠性好,过载能力强,体积较小,开环式霍尔电流传感器一般线性度角差,且原边信号在上升和下降过程中副边输出会有不同;开环式霍尔电流传感器精度通常劣于1%;一般开环电流传感器采用的霍尔是HG-106A,HG-106C,HG-166A,HG-302A,HG-302C,HG-362A,SS495A,SS495A1;2、闭环磁平衡式霍尔电流传感器磁平衡式电流传感器也称补偿式传感器,即原边电流Ip在聚磁环处所产生的磁场通过一个次级线圈电流所产生的磁场进行补偿,其补偿电流Is精确的反映原边电流Ip,从而使霍尔器件如HW-300B,HW-302B处于检测零磁通的工作状态;当主回路有一电流通过时,在导线上产生的磁场被磁环聚集并感应到霍尔器件上,所产生的信号输出用于驱动功率管并使其导通,从而获得一个补偿电流Is;这一电流再通过多匝绕组产生磁场,该磁场与被测电流产生的磁场正好相反,因而补偿了原来的磁场,使霍尔器件的输出逐渐减小;当与Ip与匝数相乘所产生的磁场相等时,Is不再增加,这时的霍尔器件起到指示零磁通的作用,此时可以通过Is来测试Ip;当Ip变化时,平衡受到破坏,霍尔器件有信号输出,即重复上述过程重新达到平衡;被测电流的任何变化都会破坏这一平衡;一旦磁场失去平衡,霍尔器件HW-300B,HW-302B就有信号输出;经功率放大后,立即就有相应的电流流过次级绕组以对失衡的磁场进行补偿;从磁场失衡到再次平衡,所需的时间理论上不到1μs,是一个动态平衡的过程;因此,宏观上看,次级的补偿电流安匝数在任何时间都与初级被测电流的安匝数相等;一般来说闭环式电流传感器比开环电流传感器的精度更高,闭环霍尔电流传感器等特点是精度高,响应快,频带宽;闭环式霍尔电流传感器由于工作在零磁通状态,磁芯的非线性及磁滞效应不对输出造成影响,可以获得较好的线性度和较高的精度;闭环式霍尔电流传感器精度一般可达0.2%;闭环霍尔电流传感器一般采用的霍尔是HW-300B,HW-302B,HW-322B;3、霍尔电压闭环传感器霍尔电压传感器的工作原理与闭环式电流传感器相似,也是以磁平衡方式工作的;原边电压VP 通过限流电阻Ri产生电流,流过原边线圈产生磁场,聚集在磁环内,通过磁环气隙中霍尔元件如HW-300B,HW-302B输出信号控制的补偿电流IS 流过副边线圈产生的磁场进行补偿,其补偿电流IS精确的反映原边电压VP;霍尔电压闭环传感器采用的霍尔是HW-101A,HW-105A,HW-108A,HW-300B,HW-302B;。

简单易懂的霍尔电流传感器使用原理及相关霍尔型霍尔电流传感器是一种常见的电流传感器，它利用了霍尔效应原理来测量电流的大小。

霍尔效应是一种基于磁场的物理现象，当一个电流通过一段导体时，会产生一个磁场垂直于导体的方向。

当导体及其周围存在一个垂直于电流方向的磁场时，磁场会对电荷载流子施加一个力，使载流子在导体中产生一个电势差，即霍尔电势差。

霍尔电流传感器的工作原理是通过定积分磁路效应的霍尔元件作用，来判断电流大小。

霍尔元件通常由半导体材料制成，其结构包括一个用电流激活的霍尔电压发生器，一个信号处理电路以及一个输出电压线圈。

霍尔电流传感器中常用的霍尔型有线性霍尔元件和混合霍尔元件。

线性霍尔元件是一种可调节灵敏度的霍尔传感器，其输出电压与电流成正比。

根据霍尔元件的位置，线性霍尔元件可分为水平式和垂直式。

水平式线性霍尔元件是将霍尔元件的铁芯放置在电流导体的侧面，磁场方向垂直于电流方向。

垂直式线性霍尔元件是将霍尔元件的铁芯放置在电流导体的上下方向，磁场方向平行于电流方向。

混合霍尔元件是一种比线性霍尔元件更灵敏的霍尔传感器。

混合霍尔元件是通过将两个线性霍尔元件与反向极性相连来制成，从而可提高灵敏度。

混合霍尔元件的磁场感受区域为90度，可以感应到电流发生改变的小量变化。

霍尔电流传感器的使用原理是将待测电流通过传感器的导线，产生磁场，磁场作用在霍尔元件上，使霍尔元件的正负极之间形成一个霍尔电压（霍尔电势差），该电压与电流的大小成正比。

然后通过内置的信号处理电路，将霍尔电感应到的电压信号转化为与电流大小相关的输出信号。

输出信号可以是模拟信号，也可以是数字信号。

使用霍尔电流传感器的好处是它具有非侵入性、低功耗、响应速度快、线性度高等优点。

同时，它没有与被测电路直接相连的部分，因此没有线路损耗、电流传输损耗和温升等问题。

这使得霍尔电流传感器在测量高压高电流场合中更加安全。

总之，霍尔电流传感器利用霍尔效应原理进行电流测量，通过霍尔元件感应到的霍尔电压，经过信号处理电路转化为与电流大小相关的输出信号。

万联芯城销售原装进口霍尔元件，为终端客户提供一站式报价，所售电子元器件均为原装正品，现货库存，客户只需提交物料清单，即可获得优势报价，最快可当天发货。

万联芯城，以良心做好良芯，上万种元件物料，轻松对应用户多种物料需求，为用户节省成本。

点击进入万联芯城点击进入万联芯城霍尔元件是应用霍尔效应的半导体。

一般用于电机中测定转子转速，如录像机的磁鼓，电脑中的散热风扇等；是一种基于霍尔效应的磁传感器，已发展成一个品种多样的磁传感器产品族，并已得到广泛的应用。

霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。

霍尔元件工作原理霍尔元件应用霍尔效应的半导体。

所谓霍尔效应，是指磁场作用于载流金属导体、半导体中的载流子时，产生横向电位差的物理现象。

金属的霍尔效应是1879年被美国物理学家霍尔发现的。

当电流通过金属箔片时，若在垂直于电流的方向施加磁场，则金属箔片两侧面会出现横向电位差。

半导体中的霍尔效应比金属箔片中更为明显，而铁磁金属在居里温度以下将呈现极强的霍尔效应。

利用霍尔效应可以设计制成多种传感器。

霍尔电位差UH的基本关系为：UH=RHIB/d （1） RH=1/nq（金属）（2）式中 RH――霍尔系数；n――单位体积内载流子或自由电子的个数；q――电子电量；I――通过的电流；B――垂直于I的磁感应强度；d――导体的厚度。

对于半导体和铁磁金属，霍尔系数表达式和式（2）不同，此处从略。

由于通电导线周围存在磁场，其大小和导线中的电流成正比，故可以利用霍尔元件测量出磁场，就可确定导线电流的大小。

利用这一原理可以设计制成霍尔电流传感器。

其优点是不和被测电路发生电接触，不影响被测电路，不消耗被测电源的功率，特别适合于大电流传感。

若把霍尔元件置于电场强度为E、磁场强度为H的电磁场中，则在该元件中将产生电流I，元件上同时产生的霍尔电位差和电场强度E成正比，如果再测出该电磁场的磁场强度，则电磁场的功率密度瞬时值P可由P=EH确定。
