钻芯法检测混凝土强度报告模板

c.ห้องสมุดไป่ตู้芯时用于冷却钻头和排除混凝土料屑的冷却水流量宜为3—5L/min；出口水温不宜超过30℃。
d．钻取芯样时应控制进钻的速度；
e．从钻孔中取出的芯样在稍微晾干后，应标上清晰标记。若所取芯样的高度及质量不能满足要求时，应重新钻取芯样；芯样在运输前应仔细包装，避免损坏。
f.工作完毕后，应及时对钻芯设备进行维护保养。
4.钻芯法检测混凝土强度的流程图
委托检测登记→检测员获得有关资料→了解检测情况→制定检测方案→检查钻芯机→做好检测准备→钻取芯样并编号记录→芯样加工，养护→芯样试压，记录破坏状态→计算→出具报告→整理归档。
5.2结构或构件种类、外形尺寸及数量；
山西华尧工程质量检测有限公司作业指导书
文件编号：SXHY-WP03-02-2016
第2页共6页
主题：钻芯法检测混凝土抗压强度
第A版
实施日期：2016年12月21日
5.3成型日期、原材料和混凝土试块抗压强度试验报告；
5.4设计混凝土强度等级；
5.5有关的设计图和施工资料等；
———混凝土抗压强度推定上限值（MPa），精确至0.1MPa；
——混凝土抗压强度推定下限值（MPa），精确至0.1MPa；
， ——推定区间上限值系数和下限值系数，按附录B查得；
山西华尧工程质量检测有限公司作业指导书
文件编号：SXHY-WP03-02-2016
第5页共6页
主题：钻芯法检测混凝土抗压强度
a.标准芯样试件的数量不应少于6个，小直径芯样试件数量宜适当增加；
b.芯样应从回弹法检测的结构构件中随机抽取，取芯位置应与已进行回弹法检测的测区重合，每个测区只能钻取1个芯样试件。
12.2钻芯修正后的换算强度可按下列公式计算：

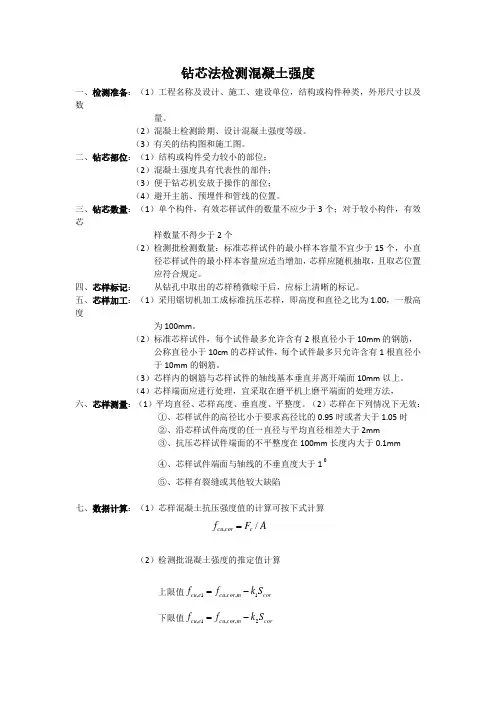

钻芯法检测混凝土强度一、检测准备：（1）工程名称及设计、施工、建设单位，结构或构件种类，外形尺寸以及数量。

（2）混凝土检测龄期、设计混凝土强度等级。

（3）有关的结构图和施工图。

二、钻芯部位：（1）结构或构件受力较小的部位；（2）混凝土强度具有代表性的部件；（3）便于钻芯机安放于操作的部位；（4）避开主筋、预埋件和管线的位置。

三、钻芯数量：（1）单个构件，有效芯样试件的数量不应少于3个；对于较小构件，有效芯样数量不得少于2个（2）检测批检测数量：标准芯样试件的最小样本容量不宜少于15个，小直 径芯样试件的最小样本容量应适当增加，芯样应随机抽取，且取芯位置 应符合规定。

四、芯样标记： 从钻孔中取出的芯样稍微晾干后，应标上清晰的标记。

五、芯样加工：（1）采用锯切机加工成标准抗压芯样，即高度和直径之比为1.00，一般高度为100mm 。

（2）标准芯样试件，每个试件最多允许含有2根直径小于10mm 的钢筋， 公称直径小于10cm 的芯样试件，每个试件最多只允许含有1根直径小 于10mm 的钢筋。

（3）芯样内的钢筋与芯样试件的轴线基本垂直并离开端面10mm 以上。

（4）芯样端面应进行处理，宜采取在磨平机上磨平端面的处理方法，六、芯样测量：（1）平均直径、芯样高度、垂直度、平整度。

（2）芯样在下列情况下无效： ①、芯样试件的高径比小于要求高径比的0.95时或者大于1.05时 ②、沿芯样试件高度的任一直径与平均直径相差大于2mm ③、抗压芯样试件端面的不平整度在100mm 长度内大于0.1mm ④、芯样试件端面与轴线的不垂直度大于10⑤、芯样有裂缝或其他较大缺陷七、数据计算：（1）芯样混凝土抗压强度值的计算可按下式计算A F f c cor cu /,=（2）检测批混凝土强度的推定值计算上限值cor m cor cu e cu S k f f 1,,1,-=下限值cor m cor cu e cu S k f f 2,,1,-=平均值=ni cor fcu ni ∑=1,,标准差 12,,,,1)(-=∑-=n m cor cu i cor cu s n i cor f f注：21k k 和为推定区间上限值系数和下限值系数，2,1,e cu e cu f f 和所构成的置信度宜为0.85.2,1,e cu e cu f f 和之间的差值不宜大于5.0Mpa 和0.1Mpa 两者的较大值。

验证施工质量控制
钻芯法检测可以验证混凝 土施工过程中的质量控制， 确保施工符合规范要求。
实验背景
混凝土是建筑结构中的主要材 料，其质量直接关系到建筑的 安全性和耐久性。
由于施工过程中可能存在的缺 陷或质量问题，需要对混凝土 进行质量检测以确保其性能。
钻芯法检测混凝土实验是一种 常见的无损检测方法，具有操 作简便、结果准确等优点。
钻芯法检测混凝土实验在工程实践中具有重要的应用价值。通过该实验，可以 有效地检测混凝土试样的实际强度，为工程结构的可靠性和安全性提供有力保 障。
学术研究价值
钻芯法检测混凝土实验不仅在工程实践中具有应用价值，在学术研究中也具有 重要意义。该实验为研究混凝土材料的性能和行为提供了重要的实验依据，有 助于推动混凝土材料领域的学术研究和发展。
影响因素分析
分析影响混凝土性能的各种因素，如原材料质量、 配合比设计、施工工艺等，为后续的优化和改进 提供依据。
结论与建议
根据实验结果和讨论，得出结论并提出相关建议， 如优化配合比设计、加强施工质量控制等，以提 高混凝土的性能和质量。
05
结论
实验总结
实验过程
本次实验采用钻芯法对混凝土试样进行了强度检测。通过 钻取芯样，对芯样进行了抗压强度测试，得到了混凝土试 样的实际强度值。
对未来研究的建议
01
进一步优化实验方法
针对钻芯法检测混凝土实验，可以进一步优化实验方法和操作规程，提
高实验效率和精度。例如，改进钻芯机的钻取工艺、优化芯样的加工和
测试流程等。
02
拓展实验应用范围
钻芯法检测混凝土实验的应用范围可以进一步拓展。例如，可以应用于
不同龄期、不同配合比、不同环境条件下的混凝土试样检测，以更全面

9.芯样尺寸测量
平均直径用游标卡尺测量在芯样试件中部，相互垂直的两个位置上测量取测量的算术平均值作为芯样试件的直径，，精确至；芯样高度用钢板尺进行测量，精确至1mm；垂直度用游标量角器测量，两个端面与母线的夹角，精确至°；平整度用钢板尺和塞尺测量芯样端面的缝隙。
芯样尺寸偏差及外观质量超过下列数值时，不得用作抗压强度试验：
第3页 共6页
主题：钻芯法检测混凝土抗压强度
第A版
实施日期：2016年12月21日
能钻取1个芯样。
8.芯样的加工
a.芯样抗压试件的高度和直径之比宜为；应按≤H/d≤.
b.芯样试件内不宜含有钢筋。如不能满足此项要求，每个试件内最多只允许含有二根直径小于10mm的钢筋，且钢筋应与芯样轴线基本垂直并离开端面10mm以上；公称直径小于100mm的芯样，每个试件
钻芯法检测混凝土强度主要用于下列情况：
a.对试块抗压强度的测试结果有怀疑时，如试块强度很高而结构混凝土质量很差，或试块强度不足而结构质量较好等；
b.因材料、施工或养护不良而发生混凝土质量问题；
c.混凝土遭受冻害、火灾、化学侵蚀或其他损害以及表层与内部质量不一致的混凝土；
d.需检测多年已建成的建筑结构或构筑物中混凝土强度。
4.芯样的数量
芯样数量可按下式预估
ncor,r=400δ2（ ncor,r：芯样数量，δ2：混凝土抗压强度变异系数）
对于直径100mm的芯样，芯样数量尚不少于6个，对于小直径芯样，芯样数量尚不小于9个。
5.资料收集
采用钻芯法检测结构混凝土强度前，应具备下列资料：
工程名称、部位及设计、施工、监理、建设单位名称；
c.钻芯时用于冷却钻头和排除混凝土料屑的冷却水流量宜为3—5L/min；出口水温不宜超过30℃ 。
