房屋结构水平位移监测方案探讨

随着建筑技术的不断发展，房屋结构的稳定性和安全性成为人们关注的一个重要问题。在建筑设计和施工过程中，对于房屋结构的水平位移进行监测和控制是十分必要的。本文将就房屋结构水平位移监测方案进行探讨，为相关专业人士提供一些参考和指导。

1. 概述

房屋结构水平位移是指建筑物在水平方向上的位移，其大小和变化对于建筑物的稳定性和安全性有着直接的影响。因此，对于房屋结构水平位移的监测显得尤为重要。监测方案应该能够准确地测量和记录房屋结构的水平位移，并及时报警和采取相应的安全措施。

2. 监测方法

（1）激光测距法

激光测距法是一种常用的监测房屋结构水平位移的方法。它通过测量激光束从起始点到终点的时间来计算出两点之间的距离，并可以得到结构的位移变化情况。激光测距法具有测量精度高、操作简便、实时性好等优点，是目前应用较广泛的方法之一。

（2）全站仪测量法

全站仪测量法是一种基于光学测量原理的方法，可以通过测量建筑物不同位置的朝向角和倾斜角，进而计算出结构的水平位移。全站仪测量法适用于较小规模的结构监测，准确度较高。 （3）振弦法

振弦法是一种基于振弦原理的监测方法，通过在建筑物结构上设置振弦传感器，测量振弦传感器的振幅变化来判断结构的水平位移情况。振弦法适用于建筑物结构较大、监测范围较广的情况，但准确度相对较低。

3. 监测方案的制定

（1）确定监测目标：根据具体的工程需求和建筑物的结构特点，确定监测的位置和监测的范围，比如选择建筑物的关键节点进行监测。

（2）选择适当的监测方法：根据监测目标和实际情况，选择合适的监测方法进行水平位移的测量，综合考虑测量精度、监测范围和成本等因素。

（3）布置监测设备：根据选定的监测方法，合理布置监测设备，保证监测设备的准确性和稳定性。同时需考虑设备与建筑结构之间的固定和连接方式，确保监测数据的可靠性。

（4）数据采集和处理：建立数据采集系统，实时获取监测数据，并进行数据的处理和分析。可以使用数据采集器和专业分析软件对监测数据进行处理和存储，以便进行后续的分析和评估。

基于变形监测仪的建筑物水平位移监测方法

近年来，随着建筑物的不断发展和迅速增长的需求，确保建筑物的结构安全和稳定性变得尤为重要。而建筑物的水平位移是影响其结构稳定性的关键因素之一。因此，开发一种高精度的建筑物水平位移监测方法变得迫切。

目前，基于变形监测仪的建筑物水平位移监测方法已经成为建筑结构监测的主流方法之一。该方法通过使用安装在建筑物结构上的变形监测仪，实时检测建筑物的水平位移情况，从而及时发现并报告任何结构变形。

一、变形监测仪的原理介绍

变形监测仪是一种高精度的监测设备，能够测量物体在水平方向上的位移变化。它通常由传感器、数据采集器和数据处理软件组成。传感器负责采集被测物体的位移数据，数据采集器将采集到的数据传输给计算机，数据处理软件则负责处理和分析数据。

二、建筑物水平位移监测方法

1. 安装变形监测仪

在进行建筑物水平位移监测之前，首先需要将变形监测仪安装在建筑物的关键位置，通常为建筑物的主要承重结构或容易发生位移的部位。确保传感器与被测物体之间的接触良好，以获得准确的位移数据。

2. 数据采集与处理 通过数据采集器，变形监测仪会实时采集建筑物的位移数据，并将其传输给计算机。数据处理软件接收到数据后，会进行处理和分析，以便更好地理解和评估建筑物的水平位移情况。

3. 数据监测与报告

监测系统会根据设定的频率，对采集到的数据进行实时监测。一旦检测到建筑物的水平位移超出预设的安全范围，系统将自动发出报警，并及时通知相关人员采取相应的措施以确保建筑物的结构安全。

三、优势与应用

基于变形监测仪的建筑物水平位移监测方法具有以下优势：

1. 高精度：变形监测仪能够提供高精度的位移测量，能够准确捕捉建筑物的微小位移变化。

2. 实时性：监测系统能够实时监测和报告建筑物水平位移情况，确保及时采取措施。

3. 自动化：监测系统可以自动进行数据采集、处理和分析，大大提高了工作效率。

基于变形监测仪的建筑物水平位移监测方法可以广泛应用于各类建筑物，特别是那些对结构稳定性要求较高的建筑物，如高层建筑、桥梁和大型工程项目等。

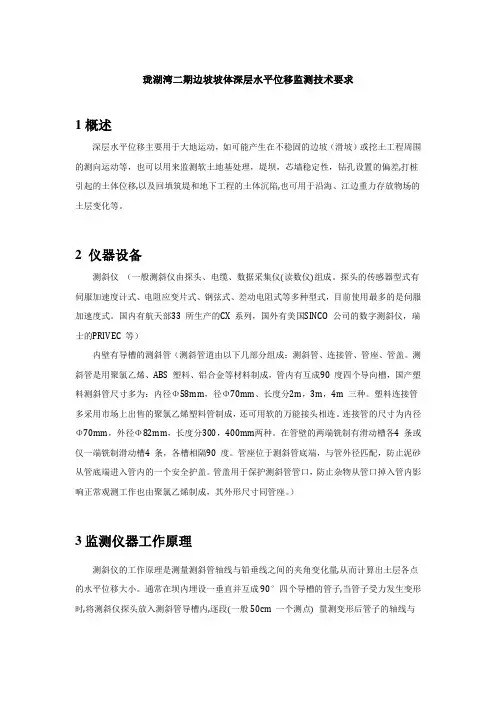

珑湖湾二期边坡坡体深层水平位移监测技术要求

1概述

深层水平位移主要用于大地运动，如可能产生在不稳固的边坡（滑坡）或挖土工程周围的测向运动等，也可以用来监测软土地基处理，堤坝，芯墙稳定性，钻孔设置的偏差,打桩引起的土体位移,以及回填筑堤和地下工程的土体沉陷,也可用于沿海、江边重力存放物场的土层变化等。

2 仪器设备

测斜仪 （一般测斜仪由探头、电缆、数据采集仪(读数仪)组成。探头的传感器型式有伺服加速度计式、电阻应变片式、钢弦式、差动电阻式等多种型式，目前使用最多的是伺服加速度式。国内有航天部33 所生产的CX 系列，国外有美国SINCO 公司的数字测斜仪，瑞士的PRIVEC 等）

内壁有导槽的测斜管（测斜管道由以下几部分组成：测斜管、连接管、管座、管盖。测斜管是用聚氯乙烯、ABS 塑料、铝合金等材料制成，管内有互成90 度四个导向槽，国产塑料测斜管尺寸多为：内径Φ58mm，径Φ70mm、长度分2m，3m，4m 三种。塑料连接管多采用市场上出售的聚氯乙烯塑料管制成，还可用软的万能接头相连。连接管的尺寸为内径Φ70mm，外径Φ82mm，长度分300，400mm两种。在管壁的两端铣制有滑动槽各4 条或仅一端铣制滑动槽4 条，各槽相隔90 度。管座位于测斜管底端，与管外径匹配，防止泥砂从管底端进入管内的一个安全护盖。管盖用于保护测斜管管口，防止杂物从管口掉入管内影响正常观测工作也由聚氯乙烯制成，其外形尺寸同管座。）

3监测仪器工作原理

测斜仪的工作原理是测量测斜管轴线与铅垂线之间的夹角变化量,从而计算出土层各点的水平位移大小。通常在坝内埋设一垂直并互成90°四个导槽的管子,当管子受力发生变形时,将测斜仪探头放入测斜管导槽内,逐段(一般50cm 一个测点) 量测变形后管子的轴线与广州市盛洲地基基础工程有限公司 深层水平位移监测

1 垂直线之间的夹角θi ,并按测点的分段长度,分别求出不同高程处的水平位移增量Δdi ,即Δdi = Lsinθi

深层水平位移监测方案

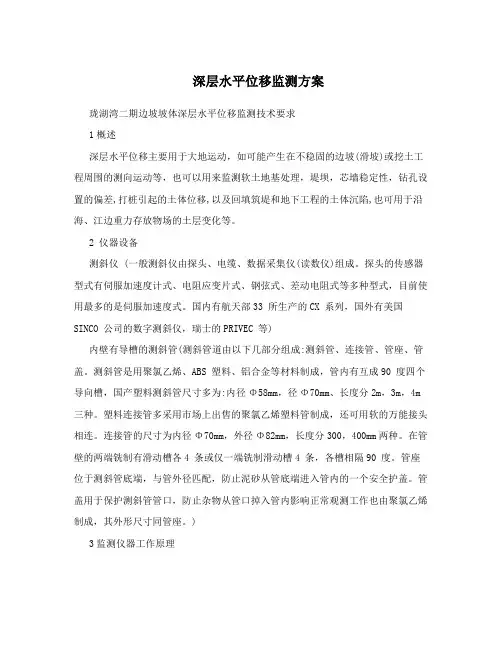

珑湖湾二期边坡坡体深层水平位移监测技术要求

1概述

深层水平位移主要用于大地运动，如可能产生在不稳固的边坡(滑坡)或挖土工程周围的测向运动等，也可以用来监测软土地基处理，堤坝，芯墙稳定性，钻孔设置的偏差,打桩引起的土体位移,以及回填筑堤和地下工程的土体沉陷,也可用于沿海、江边重力存放物场的土层变化等。

2 仪器设备

测斜仪 (一般测斜仪由探头、电缆、数据采集仪(读数仪)组成。探头的传感器型式有伺服加速度计式、电阻应变片式、钢弦式、差动电阻式等多种型式，目前使用最多的是伺服加速度式。国内有航天部33 所生产的CX 系列，国外有美国SINCO 公司的数字测斜仪，瑞士的PRIVEC 等)

内壁有导槽的测斜管(测斜管道由以下几部分组成:测斜管、连接管、管座、管盖。测斜管是用聚氯乙烯、ABS 塑料、铝合金等材料制成，管内有互成90 度四个导向槽，国产塑料测斜管尺寸多为:内径Φ58mm，径Φ70mm、长度分2m，3m，4m

三种。塑料连接管多采用市场上出售的聚氯乙烯塑料管制成，还可用软的万能接头相连。连接管的尺寸为内径Φ70mm，外径Φ82mm，长度分300，400mm两种。在管壁的两端铣制有滑动槽各4 条或仅一端铣制滑动槽4 条，各槽相隔90 度。管座位于测斜管底端，与管外径匹配，防止泥砂从管底端进入管内的一个安全护盖。管盖用于保护测斜管管口，防止杂物从管口掉入管内影响正常观测工作也由聚氯乙烯制成，其外形尺寸同管座。)

3监测仪器工作原理 测斜仪的工作原理是测量测斜管轴线与铅垂线之间的夹角变化量,从而计算出土层各点的水平位移大小。通常在坝内埋设一垂直并互成90?四个导槽的管子,当管子受力发生变形时,将测斜仪探头放入测斜管导槽内,逐段(一般50cm 一个测点)

量测变形后管子的轴线与

广州市盛洲地基基础工程有限公司 深层水平位移监测 垂直线之间的夹角θi ,并按测点的分段长度,分别求出不同高程处的水平位移增量Δdi ,即Δdi =
