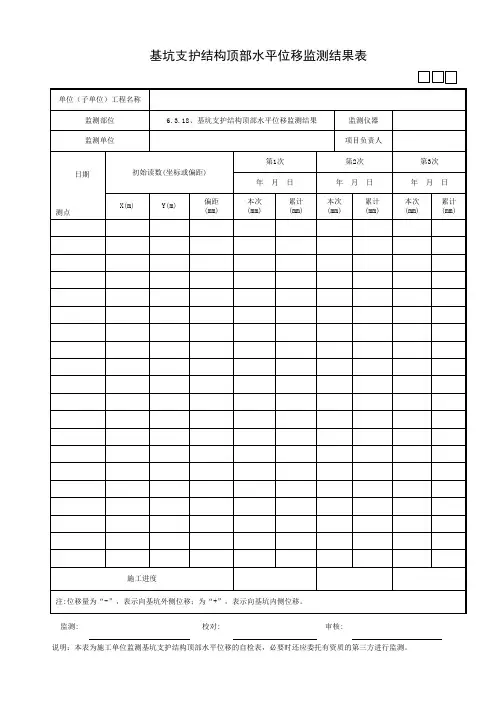

基坑支护结构水平位移监测

自由设站法检测基坑水平位移传统的基坑水平位移监测，一般是采用经纬仪等光学仪器进行视准线法观测，但是，由于基坑周边环境常常比较复杂，特别是由于基坑形状不规则、基坑周边场地狭小以及周围密集的构筑物等因素的制约，很难同时在基坑两端选择两个既通视又稳定，同时又能设站的基准点作为平行于基坑的基准线，视准线法也就无法使用。

利用全站仪自由设站法进行观测，则可很容易地在基坑影响区域以外的建(构)筑物或场地上建立两个稳定点，作为平行于基坑的基准点(或基准线)进行基坑水平位移监测。

1、全站仪自由设站观测原理全站仪自由设站法观测，是一种以角度与距离同时测量的极坐标法为基础，应用高精度全站仪在基坑附近一方便观测的位置设一观测站，从观测站上观测若干已知点(或一基准线的两个基准点)及变形监测点的方向和距离，按极坐标法计算出两基点及各变形点在以仪器中心为坐标原点的坐标系中的平面坐标，通过坐标变换(或是按最小二乘法进行平差)计算出各变形观测点在以基准点为坐标原点的坐标系中的平面坐标，通过对各点的周期性观测，便可得到各变形观测点的位移变化。

2、基坑监测系统的建立2．1建立坐标系统在基坑开挖影响区域以外的稳固地面或已经稳定的旧建筑物上布设两个基准点形成一近似平行于基坑的基准线，两基准点间的水平距离在基坑开挖前由高精度全站仪经多测回观测确定。

该基准线在水平面内的水平投影为该独立坐标系统的X轴方向，在水平面内与X轴垂直的方向为Y轴方向。

2．2坐标计算公式在基坑附近任选一测站设置全站仪，观测两基准点A、B，测鼍设站点到两基准点的水平距离为S A、S B以及仪器中心点O与A、B两基准点间的夹角β。

在全站仪的三轴中心引出平面坐标系O—X’Y’，其中X’轴平行于该基坑独市坐标系统的X轴，如图1所示，则在O—X’Y’坐标系中，A点的平面坐标为：X’A=S A×cosα；Y’A= S A×cosαB点的平面坐标为：X’B=S B×cos(α+β)；Y’B=S B×sin(α+β)式中：α为0A方向与Y轴间的夹角。

深层水平位移监测实施细则1. 检测目的随时掌握护坡桩、边坡的位移、变形情况，以便及时发现问题，更改设计和施工中的不足，为下一步安全施工作准备，确保基坑安全开挖，做到信息化施工。

2. 检测依据2.1《建筑基坑工程监测技术规范》（GB50497—2009）；2.2《建筑基坑支护技术规程》(JGJ 120-2012)。

3．主要仪器设备3.1测斜仪CX-3C3.2 PVC测斜管。

4．仪器设备参数4.1 探头尺寸：CX-3C：长780mm、直径φ28mm，导轮间距：500mm；4.2测量精度：±0.01mm/500mm，分辨率±4秒；4.3系统精度:±4mm/30m；4.4数字量显示: 5位;记录方式:自动采集；4.5角度测量范围：0°～±15°；5. 检测条件5.1 测试深度最大1000m;水压10Mp5.2工作电压：内置可充锂电池组+7.2V；5.3工作温度：-10℃～+60℃。

6.测斜管的埋设6.1钻ф90～ф110的垂直钻孔，垂直度≤2％。

6.2测斜管长度有2种规格4m、2m，外径ф70，接头处ф80，高要求场合可选用ABS管式铝合金管。

6.3 PVC测斜管接头处，用长8mm，直径ф3的自攻螺丝牢固上紧，孔底部必须用盖子盖好，上4个螺丝，孔口也需上保护盖。

6.4 PVC测斜管有4个内槽，每个内槽相隔90度。

安装时将其中1个内槽对准基坑方向，或地基边坡的需要监测的位移方向。

6.5 PVC测斜管与钻孔间隙部位用中砂加清水慢慢回填，慢慢加砂的同时，倒入适量的清水。

注意一定要用中砂将间隙部位回填密实。

否则，影响测试数据。

6.6 PVC测斜管在下的过程中，可向管内倒入清水，以减少浮力，更容易安装到底。

6.7 PVC测斜管孔口一般露出地面20cm～50cm左右。

并用砖及水泥做一个方形保护台。

7. 检测前的准备7.1 每次测试前应检查仪器是否工作正常。

基坑变形监测水平位移测量的几种方法作者：李月彬李彩云来源：《城市建设理论研究》2012年第18期摘要:随着城市经济建设的快速发展，城市用地越来越紧张，使得城市发展不得不向上或向下发展,基坑开挖的深度越来越深。

为了确保基坑支护的安全，不论是一、二、三级基坑，根据《建筑基坑工程监测技术规范》GB50497-2009的要求对基坑坡顶的水平位移都要求进行监测，现就当前基坑监测水平位移监测的几种方法进行探讨。

关键词：水平位移测量；视准线法；小角法；前方交会；后方交会；极坐标Abstract: With the rapid development of the city's economic construction, urban land is more and more tense, which makes the urban development had to go upward or downward, such as the deeper and deeper excavation of foundation pit. In order to ensure the safety of the excavation support system, no matter the primary, secondary, or third pit, according to the requirements of Building Foundation Pit Project Monitoring Technical Regulation GB50497-2009, the horizontal displacement of the pit top are required to be monitored. Hereby, this paper will expounds the several methods for the current horizontal displacement monitoring.Key words: horizontal displacement measurement; collimation line measurement; small-angle measurement; forward intersection; resection; polar coordinates中圖分类号：TV551.4文献标识码：A 文章编号：2095-2104（2012）视准线法视准线法，主要应用在场地比较开阔，基坑比较规整的长方形或正方形基坑。

浅谈基坑深层水平位移监测技术深层水平位移监测是指通过使用测斜仪，全面监测基坑挖掘、公路地基、坝体等工程土体内部位移变化情况，这对实时掌握工程质量、保证安全施工可发挥重要作用。

基于此，本文以某工程实例为背景，简述基坑监测中深层水平位移的监测原理以及误差分析。

标签：基坑监测;深层水平位移;测斜仪;原理;误差分析随着我国城市化进程的不断发展，深基坑工程在地铁、立体交通、人防工程、超高层建筑以及地下大型构筑物建设中越来越常见。

深层水平位移监测成为众多深大基坑施工监测工作中至关重要的监测项目。

本文主要论证测斜仪在深层水平位移监测中的应用，通过对观测原理的介绍，分析基坑深层水平位移监测时产生误差的原因及测斜管变形成因。

0概述基坑监测主要由桩（坡）顶水平位移、锚杆（索）拉力地下水位、深层水平位移及支撑轴力等几部分检测工作组成，其中深层水平位移监测工作以反映基坑变化为主要监测目的。

深层水平位移监测是一项技术性较强的测试项目，在挖掘基坑过程中，开展围护结构及其周边环境变化的监测工作，获取监测结果可在施工期间作为评价支护结构工程安全性和施工对周边环境产生影响的重要依据，同时还可及时准确地预测危害环境安全的隐患，以便针对性开展预防工作，避免事故发生。

深层水平位移监测主要使用测斜仪来监测。

测斜仪可分为四个部分：探头、导管、电缆、读数仪。

1测斜仪测斜原理测斜仪是一种伺服加速器式测斜器，主要通过对仪器与铅垂线之间倾角θ的变化值进行精准测量，并以此计算出基坑支护监测点垂直水平位移。

测斜仪以准确测定解构桩（墙）体倾斜值为主要观测方式。

测斜仪是由可以连续多点测量的滑动式仪器作为其主要构成部分，滑动式仪器由测斜管、探头和数据采集系统组成。

选用伺服加速度计作为探头的敏感元件，作为一种力平衡式伺服系统，在重力影响下，其可以将传感器探头和地球重心方向产生的倾斜角θ为基础，向铅垂做出一个角度的摆动，并通过高灵敏度换能器转换为一个信号，待完成信号分析后，监测点水平位移值ΔXi会直接计算出来，并显示于液晶屏。

基坑水平位移监测基坑监测是基坑工程施工中的一个重要环节，是指在基坑开挖及地下工程施工过程中，对基坑岩土性状、支护结构变位和周围环境条件的变化，进行各种观察及分析工作，并将监测结果及时反馈，预测进-一步挖t施工后将导致的变形及稳定状态的发展,根据预测判定施工对周围环境造成影响的程度，来指导设计与施工，实现所谓信息化施工。

水平位移监测是指用观测仪器和设备对水工建筑物及地基有代表性的点位进行的水平方向位移量的量测。

中国规定水平位移的方向向下游为正，向上游为负;向左岸为正，向右岸为负。

混凝土建筑物的水平位移通常是由于水和温度荷载的作用、坝基不均匀沉降、坝体和坝基的徐变变形、混凝土材料的自身体积增长和其他变化因素等引起。

土石建筑物的水平位移主要是由于水荷载的作用、坝体土料的压缩（或固结）、坝基不均匀沉降、土料的冰冻消融等引起。

水平位移变化有一定规律性。

监测并分析水平位移的规律性，目的在于了解水工建筑物在内、外荷载和地基变形等因素作用下的状态是否正常，为工程安全运行提供依据水平位移监测基准点应埋设在基坑开挖深度3倍范围以外不受施工影响的稳定区域，或利用已有稳定的施工控制点，不应埋设在低洼积水、湿陷、冻胀、胀缩等影响范围内；基准点的埋设应按有关测量规范、规程执行。

宜设置有强制对中的观测墩；采用精密的光学对中装置，对中误差不宜大于0.5mm。

基本要求1.基坑监测应由委托方委托具备相应资质的第三方承担。

2.基坑围护设计单位及相关单位应提出监测技术要求。

3.监测单位监测前应在现场踏勘和收集相关资料基础上，依据委托方和相关单位提出的监测要求和规范、规程规定编制详细的基坑监测方案,监测方案须在本单位审批的基础上报委托方及相关单位认可后方可实施。

4.基坑工程在开挖和支撑施工过程中的力学效应是从各个侧面同时展现出来的，在诸如围护结构变形和内力、地层移动和地表沉降等物理量之间存在着内在的紧密联系，因此监测方案设计时应充分考虑各项监测内容间监测结果的互相印证、互相检验，从而对监测结果有全面正确的把握。

浅谈基坑深层土体水平位移监测控制要点在建筑工程基坑开挖施工中，深层土体的水平位移监测至关重要，通过水平位移监测可以准确了解到不同深度的土体变形情况及趋势、基坑周围环境是否安全稳定，从而为工程施工提供多一层保障和必要的数据信息。

文章通过对深层土体水平位移监测的布局、监测方法、操作流程以及异常情况应对措施进行分析，旨在进一步提高位移监测对基坑支护的预警功能。

标签：基坑开挖；水平位移；要点监测前言在对基坑进行挖掘之前，基坑中的土层还保持原有的平衡状态，一旦开始挖掘基坑，那么基坑中的土层原有的平衡状态就会被破坏掉，其土层之间的压力也会随即发生改变，严重的情况会造成土体与支护结构之间产生相对形变。

造成上述的形变的原因有很多种，这些因素主要集中在基坑内的土质状况、土层挖掘的先后顺序、基坑的挖掘深度以及基坑周围的环境等[1]。

在对基坑挖掘的过程中，除了会出现上述的形变之外，还有伴随着地面不同程度的下沉情况的发生，地面下降的程度与其离基坑的距离成线性关系，土层离基坑越近发生下沉的程度越厉害，相反土层离基坑越远，发生下沉的程度越弱。

如果土层发生下沉，这也会对土层旁边的建筑物以及地埋管道产生相应的影响，因此，需要通过及时的监测，提前预判出发生沉陷的部位，并且及时的采取措施进行防范事故的发生。

1 监测布局1.1 土体深层水平位移监测点布置在基坑的周围的四个边缘设立水平位置监测点（每边至少设1个监测孔），孔深根据开挖深度和地质情况确定，从而及时的监测土层的水平位置状态[2]。

1.2 地表水平位移及沉降监测点布置在基坑的四周分别设置水平位置和沉降程度的观测点，上述观测点的距离间隔为15m，在施工的过程中实时的监测基坑的水平位移以及基坑的沉降程度。

2 现场监测2.1 土体深层水平位移2.1.1 PVC测斜管埋设首先根据设定选择恰当的位置，进行钻孔埋放测斜管；然后对其放置的位置进行比对，再使用較细的细沙把管口进行封闭。

在埋放斜测管时候需要注意的是两个管口之间的对接要准确，并且使用专业的胶带把对接处进行封紧。

基坑变形监测报告工程名称：工程地点：委托单位：检测日期：2008年1月至2009年1月报告总页数：75页（含此页）报告编号：kkkkkk建设项目一期基坑工程基坑变形监测报告现场监测人员：报告编写:校核:审核:批准：声明：1.报告无“检测专用章”无效。

2.报告无编写、审核、批准人签字无效。

3.报告涂改、换页无效。

4.复制报告无重新加盖“检测专用章”或“检测单位公章”无效5.检测单位名称与检测报告专用章名称不符者无效。

一■、工程概况4二、监测依据4三、监测项目与点位布置4四、观测精度及观测方法5五、允许值及报警值5六、观测结果及分析5七、结论6八、附图表81、基坑监测点水平位移成果表92、基坑监测点水平位移变化速率成果表173、基坑监测点水平位移位移〜时间关系曲线图254、测斜累计位移最大点的位移成果表265、测斜曲线图526、侧向变形累计最大位移点位移〜时间关系曲线图617、地下水水位测试结果汇总表628、总部经济区水位随时间变化图739、监测点位平面布置图一、工程概况位于开创大道西南侧、揽月路以西一带，地处科学城中心区东部，西面毗邻初具规模的综合研发孵化中心，总建筑面积约34万平方米。

该项目基坑安全等级为二级，按设计及规范要求并结合本项目的具体情况，本项目设置如下监测项目：(1)、支护结构水平位移(2)、支护结构变形(3)、土体侧向变形(4)、地下水位二、监测依据1、《建筑基坑支护技术规程》JGJ120-99,中华人民共和国行业标准。

2、《建筑变形测量规程》JGJ/T8-97,中华人民共和国行业标准。

3、《工程测量规范》GB50026-93,中华人民共和国国家标准。

4、《广州地区建筑基坑支护技术规定》GJB02-98。

5、科学城总部经济区工程基坑支护监测点布置图。

三、监测项目与点位布置1、基坑支护结构水平位移观测：按设计要求，共布设31个监测点，编号为WbW31详见观基坑监测点布置图。

2、支护结构及土体侧向变形监测：按设计要求，共布设27个监测点，编号为K1〜K27,其中K2、K10、K15和K22为土体侧向变形监测点，详见基坑监测点布置图。

基坑工程监测内容及方法介绍基坑工程监测内容及方法介绍基坑支护设计目前还没有成熟的方法可以计算基坑周围的土体变化，而基坑支护结构在基坑开挖过程中若发生破坏后果非常严重，因此在施工过程中通过对基坑的变形观测指导基坑开挖和支护，对基坑的安全施工有重要意义。

1 基坑施工监测的内容及特点1.1 基坑支护监测的内容有1.1.1 水平位移监测，目的是监测基坑边壁的水平变形量、变形速率信息1.1.2 竖向位移监测，目的是监测基坑围护墙顶、墙后地表与立柱的竖向位移信息1.1.3 深层水平位移监测，目的是监测围护墙体或基坑周围土体的深层水平位移信息1.1.4 倾斜监测，目的是监测建筑物倾斜度、倾斜方向和倾斜速率信息1.1.5 裂缝监测，目的是监测裂缝的位置、走向、长度、宽度及变化程度此外还有支护结构内力监测、土压力监测、孔隙水压力监测、地下水位监测、锚杆拉力监测1.2 基坑施工监测的特点1.2.1 时效性基坑监测是配合降水和开挖过程，有鲜明的时间性，测量结果是动态变化的，因此深基坑施工中监测需随时进行，通常是1次/d，在测量对象变化快的关键时期，可能每天需进行数次。

基坑监测的时效性要求对应的方法和设备具有采集数据快、全天候工作的能力，甚至适应夜晚或大雾天气等严酷的环境条件。

1.2.2 高精度在施工中，基坑变形速率可能在0.1mm/d以下，要测这样的变形精度，常用测量方法和仪器部不能胜任，因此基坑施工中的测量通常采用特殊的高精度仪器。

1.2.3 等精度基坑施工中的监测通常只要求测得相对变化值，而不要求测量绝对值。

例如，普通测量要求将建筑物在地面定位，这是一个绝对量坐标及高程的测量，而在基坑边壁变形测量中，只要求测定边壁相对于原来基准位置的位移即可，而边壁原来的位置(坐标及高程)可能完全不需要知道。

由于这个鲜明的特点，使得深基坑施工监测有其自身规律。

例如，普通水准测量要求前后视距相等，以清除地球曲率、大气折光、水准仪视准轴与水准管轴不平行等项误差，但在基坑监测中，受环境条件的限制，前后视距可能根本无法相等。

附件1基坑支护监测要求与要点建设工程基坑支护设计文件（以下简称设计文件）中有关对基坑支护结构和周边环境的监测应满足国家标准《建筑基坑工程监测技术规范》（GB50497-2009）、行业标准《建筑基坑支护规程》（JGJ120-2012）等的相关规定。

一、监测平面布置图设计文件中应有基坑监测平面布置图，在基坑监测平面布置图中应标明基坑支护结构和周边环境（主要包括基坑周边道路、地铁、地上管线、地下管线、建筑物、构筑物、江河、水渠等）的监测项目、监测点位置和监测点数量。

二、监测项目根据基坑支护结构的安全等级，应包含如下相应的监测项目：（一）一级基坑支护结构顶部水平位移、支护结构深部水平位移、支护结构顶部沉降、支撑立柱沉降、基坑周边地面沉降、基坑周边建（构）筑物沉降、周边建（构）筑物倾斜与裂缝、基坑周边道路沉降、基坑周边地下管线沉降、支撑轴力、锚杆或锚索拉力、地下水位等。

（二）二级基坑支护结构顶部水平位移、支护结构深部水平位移、基坑周边地面沉降、基坑周边建（构）筑物沉降与裂缝、基坑周边道路沉降、基坑周边地下管线沉降、支撑轴力、锚杆或锚索拉力、地下水位等。

（三）三级基坑支护结构顶部水平位移、基坑周边建（构）筑物沉降、基坑周边道路沉降、基坑周边地下管线沉降等。

三、监测技术要点设计文件中应明确基准点布置、监测点布置、监测频率、监测时限、控制值和监测报警值等，应满足如下要点：（一）各类水平位移观测、沉降观测的基准点应可靠设置，满足相关规范要求。

（二）支护结构顶部水平位移监测点的间距不宜大于20m，且基坑各边的监测点不应少于3个；基坑周边地面沉降监测点应设置在支护结构外侧的土层表面或柔性地面上；周边建筑物沉降监测点应设置在建筑物结构墙或柱基上，邻近基坑一侧监测点间距不宜大于15m；基坑周边道路沉降监测点间距不宜大于30m, 且每条道路的监测点不应少于3个；基坑周边地下管线沉降监测点间距不宜大于20m。

（三）采用测斜管监测支护结构深部水平位移时，对现浇混凝土挡土构件，测斜管应设置在挡土构件内，测斜管深度不应小于挡土构件的深度。

建筑基坑监测规范建筑基坑监测是指在建筑施工过程中对基坑的变形、水平位移、倾斜度等进行实时监测与分析，以确保施工期间的安全和监测数据的准确性。

建筑基坑监测规范是指针对建筑基坑监测活动制定的一套标准与规范。

一、背景建筑基坑工程是城市建设中常见的土木工程项目，其施工涉及到深入地下，因此建筑基坑的施工安全是一个非常重要的问题。

基坑围护结构、土体排水、地下水位等因素都会对基坑变形产生影响，因此对基坑变形进行监测显得尤为重要。

二、监测项目建筑基坑监测规范通常包含以下几个监测项目：1. 水平位移监测：通过安装水平位移仪器监测基坑围护结构的水平位移情况，及时发现并记录位移量，以评估基坑的稳定性。

2. 地表沉降监测：通过安装沉降仪器监测地表的沉降情况，及时发现并记录沉降量，了解基坑开挖对地表沉降的影响。

3. 基坑边坡倾斜度监测：通过倾斜仪器监测基坑边坡的倾斜度情况，及时发现并记录倾斜角度，以判断边坡的稳定性。

4. 建筑物周边振动监测：施工期间，建筑振动会对周边建筑物产生不同程度的影响，因此需要安装振动传感器对周边建筑物的振动情况进行监测，确保施工期间的安全。

5. 地下水位监测：监测基坑周围地下水位的变化情况，以了解地下水位变化对基坑变形的影响。

三、监测设备建筑基坑监测规范通常要求使用精密的监测设备，以确保监测数据的准确性。

常用的监测设备包括：1. 水平位移仪器：例如倾斜计和位移传感器，用于监测基坑中围护结构的水平位移情况。

2. 沉降仪器：例如沉降计，用于监测地表的沉降情况。

3. 倾斜仪器：例如倾斜计和倾斜传感器，用于监测基坑边坡的倾斜度情况。

4. 振动传感器：用于监测建筑施工期间的振动情况。

5. 地下水位监测仪器：例如水位计和压力传感器，用于监测地下水位的变化情况。

四、监测频率与数据处理建筑基坑监测规范通常要求对监测数据进行定期采集和处理。

监测频率的确定应根据具体工程的要求以及基坑施工阶段的需要来确定。

在基坑开挖阶段，监测频率通常较高，可以选择每天或每周进行一次监测，以及在关键节点进行特别的监测。

基坑监测方法（1）测斜仪观测深层土体水平位移在深层土体水平位移监测中，采用数字式测斜仪（包括自动记录数据采集仪，数字式传感器）。

测量系统由数据采集仪、电缆、传感器（探头）和埋设在支护桩（墙）中或在边坡土体中的测斜管组成。

测斜管内壁上有两对方向相互垂直的导槽，在水平面上人为地规定为A0-A180和B0-B180两个方向，一般设定A0-A180方向为垂直于基坑边线或边坡走向。

测量时探头自下而上逐段测量与垂直线之间的倾角变化，即可得出不同深度部位的水平位移，与基准数据进行比较，可求出任一深度处的累计水平位移量。

测量时假定管底端为不动点，而当不能保证底端不动而要得出绝对水平位移时，必须以管顶端点为基准，用经纬仪测出其绝对水平位移，由此推算各深度的绝对水平位移。

（2）坡顶水平位移监测水平观测采用高精度全站仪，可自动记录数据，自动分析，是目前测量水平位移最先进仪器。

（3）坡顶沉降、周边建筑沉降监测沉降观测采用仪器为高精度水准仪，标尺采用铟钢水准尺。

按逆时针方向环形闭合路线观测，最后闭合于基准点上。

每个测站仪器摆设的位置距前后标尺尽可能相等。

在打桩施工及基坑开挖的影响范围外设置三个基准点，在每次观测前对基准点进行复核，当基准点的变差Δ符合Δ≤2μ0√2Q，可判断基准点处于稳定状态。

环形闭合差按二级水准精度要求，fn≤1.0√n，n为测站数。

（4）监测频率1）观测频率：开挖深度≤5m时，每2天观测1次；开挖深度大于5m小于等于10m时，每1天观测1次。

2）当监测值相对稳定时，可适当降低监测频率（2~3天监测一次），但雨天或出现变形速率加大时应加大监测密度，当有危险事故征兆时，应实时跟踪监测：当出现下列情况之一时，应提高监测频率：监测数据达到报警值。

监测数据变化较大或者速率加快。

超深、超长开挖等违反设计工况施工。

基坑附近地面荷载突然增大或超过设计值。

周边地面突发较大沉降或出现严重开裂。

支护结构出现开裂。

存在勘察未发现的不良地质。

深基坑水平位移监测方法及数据处理摘要：在深基坑开挖的施工过程中，采用何种方法进行水平位移监测，既能够保证精度，又可节省成本，是基坑施工监测的关键问题之一。

目前我们知道的常用的基坑水平位移监测方法有四种：并将轴线法、单站改正法、测小角法、前方交会法。

通过比较我们得知小角法相对于其他三种方法来说简单、方便、精度较高。

本文就主要探讨了小角法的运用及数据处理，并结合工程实例加以论述。

关键词：深基坑水平位移监测方法数据处理一、概述深层水平位移主要用于大地运动，如可能产生在不稳固的边坡（滑坡）或挖土工程周围的测向运动等，也可以用来监测软土地基处理，堤坝，芯墙稳定性，钻孔设置的偏差，打桩引起的土体位移，以及回填筑堤和地下工程的土体沉陷，也可用于沿海、江边重力存放物场的土层变化等。

对于平面位移监测而言，由于引测工作量大，且必须顾及测区精度的均匀性，通常是在施工场地周围布设基准控制网。

在基准控制网中，一部分是远离场地的稳定基准点,另一部分控制点是施工场地周围相对稳定便于监测的工作基点。

工作基点是施工场地上临时的控制点，一般的轴线放样和平面位移监测点都以工作基点为起点。

随着深基坑的开挖，必须对工作基点定期进行检测，即对基准网进行部分或全部重复测量，并与初始测量结果进行比较,平差后对工作基点进行修正。

然而，由于施工场地狭小时不便于施测，实际中往往不做该项检测。

结果导致检测反应出的变形监测点的位移量不是绝对位移量，影响工程的质量。

二、测小角法原理1、测小角法原理分析小角法是工程测量中的一种放样方法，其目的是确定一条在两端无法安置仪器的线段上任意一点的位置。

原理如图所示：如需观测某特定方向上的水平位移PP′，在距离监测区域一定距离以外选定工作基点A，水平位移监测点的布设应尽量与工作基点在一条直线上。

在一定远处（施工影响范围之外）选定一个控制点B，作为零方向。

在B点安置觇牌，用测回法观测水平角BAP∠，测定一段时间内观测点与基准点连线与零方向之间的角度变化值，根据公式计算得出水平位移量。

基坑监测方案基于水平位移监测技术的基坑支护结构变形监测与评估方法研究随着城市建设的不断发展，基坑工程已成为城市建设中不可或缺的一环。

然而，由于基坑工程的特殊性与复杂性，往往存在许多安全隐患与风险。

为了确保基坑工程的安全运行，基坑监测方案成为了一项非常重要的任务。

本文将基于水平位移监测技术，探讨基坑支护结构变形的监测与评估方法，以提高基坑工程的安全性和可持续性发展。

一、水平位移监测技术简介水平位移监测技术主要用于监测基坑支护结构的变形情况，为基坑工程提供实时监测数据和安全预警。

目前常用的水平位移监测技术包括全站仪法、细微变形监测仪和数字测深仪。

这些技术都具有高精度、实时性强、操作简便等优点，适用于各种不同类型的基坑工程。

二、基坑支护结构变形监测方法的选择在基坑工程中，不同类型的基坑支护结构变形监测方法有不同的优劣势，需要根据具体情况选择合适的监测方法。

常用的监测方法包括测量法、数值模拟法和监测系统法。

1. 测量法：通过使用全站仪法等现场测量仪器对基坑支护结构进行定期测量，得到变形数据并进行分析。

这种方法具有操作简便、精度较高的优点，适用于大型基坑工程的变形监测。

2. 数值模拟法：通过建立数学模型对基坑支护结构进行仿真模拟，模拟出不同荷载条件下的变形情况。

这种方法可以预测变形趋势和变形量，并提供评估依据。

然而，数值模拟法需要建立准确的物理模型和输入参数，对操作者的要求较高。

3. 监测系统法：通过安装传感器和监测系统对基坑支护结构进行实时监测，获取变形数据。

这种方法能够实现连续监测和实时报警功能，对于对支护结构变形要求较高的工程较为适用。

三、基坑支护结构变形监测与评估方法的研究基坑支护结构变形监测与评估方法的研究主要包括监测数据的处理与分析以及结构稳定性评估。

1. 监测数据的处理与分析：对于得到的监测数据，需要进行有效的处理和分析。

处理方法可以采用平均值法、滑动平均法等，以去除异常值和噪声干扰，得到更准确的变形数据。
