电缆型号大全附图HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层2）BV铜芯聚氯乙烯绝缘电线；BLV铝芯聚氯乙烯绝缘电线；BVV铜芯聚氯乙烯绝缘聚氯乙烯护套电线；BLVV铝芯聚氯乙烯绝缘聚氯乙烯护套电线；BVR铜芯聚氯乙烯绝缘软线；RV铜芯聚氯乙烯绝缘安装软线；RVB铜芯聚氯乙烯绝缘平型连接线软线；BVS铜芯聚氯乙烯绝缘绞型软线；RVV铜芯聚氯乙烯绝缘聚氯乙烯护套软线；BYR聚乙烯绝缘软电线；BYVR聚乙烯绝缘聚氯乙烯护套软线；RY聚乙烯绝缘软线；RYV聚乙烯绝缘聚氯乙烯护套软线3）电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV有关电缆型号的问题1、SYV：实心聚乙烯绝缘射频同轴电缆2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程SYWV（Y）、SYKV有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯用途：仪器、仪表、对讲、监控、控制安装4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明7、AVVR聚氯乙烯护套安装用软电缆8、SBVV HYA数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9、RV、RVP聚氯乙烯绝缘电缆10、RVS、RVB适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11、BV、BVR聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用12、RIB音箱连接线（发烧线）13、KVV聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量14、SFTP双绞线传输电话、数据及信息网15、UL2464电脑连接线16、VGA显示器线17、SYV同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）18、SDFAVP、SDFAVVP、SYFPY同轴电缆，电梯专用19、JVPV、JVPVP、JVVP铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电线电缆命名与型号电线电缆命名与型号命名原则及案例:电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。

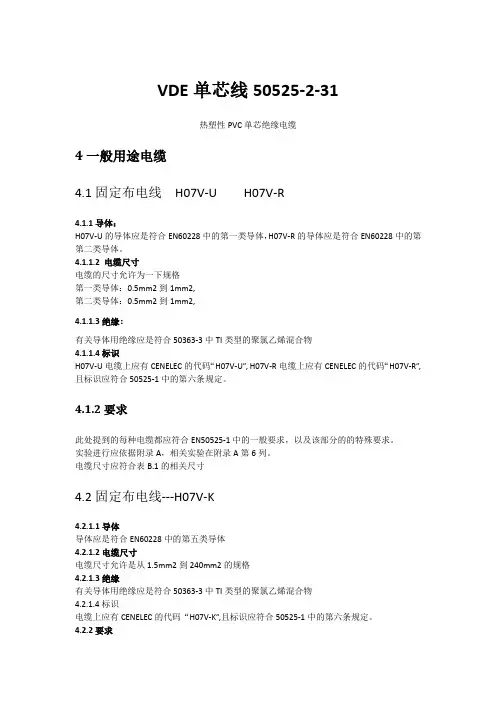

VDE单芯线50525-2-31热塑性PVC单芯绝缘电缆4一般用途电缆4.1固定布电线H07V-U H07V-R4.1.1导体：H07V-U的导体应是符合EN60228中的第一类导体，H07V-R的导体应是符合EN60228中的第第二类导体。
4.1.1.2 电缆尺寸电缆的尺寸允许为一下规格第一类导体：0.5mm2到1mm2,第二类导体：0.5mm2到1mm2,4.1.1.3绝缘：有关导体用绝缘应是符合50363-3中TI类型的聚氯乙烯混合物4.1.1.4标识H07V-U电缆上应有CENELEC的代码“H07V-U”, H07V-R电缆上应有CENELEC的代码“H07V-R”,且标识应符合50525-1中的第六条规定。
4.1.2要求此处提到的每种电缆都应符合EN50525-1中的一般要求，以及该部分的的特殊要求。
实验进行应依据附录A，相关实验在附录A第6列。
电缆尺寸应符合表B.1的相关尺寸4.2固定布电线---H07V-K4.2.1.1导体导体应是符合EN60228中的第五类导体4.2.1.2电缆尺寸电缆尺寸允许是从1.5mm2到240mm2的规格4.2.1.3绝缘有关导体用绝缘应是符合50363-3中TI类型的聚氯乙烯混合物4.2.1.4标识电缆上应有CENELEC的代码“H07V-K”,且标识应符合50525-1中的第六条规定。
4.2.2要求此处提到的每种电缆都应符合EN50525-1中的一般要求，以及该部分的的特殊要求。
实验进行应依据附录A，相关实验在附录A第7列。
电缆尺寸应符合表B.2的相关尺寸4.3电缆内部布线-H05V-U和H05V-R4.3.1.1导体H05V-U的导体应是符合EN60228中的第一类导体，H075-R的导体应是符合EN60228中的第第二类导体。
4.3.1.2电缆的尺寸：电缆的尺寸允许为一下规格第一类导体：0.5mm2到1mm2,第二类导体：0.5mm2到1mm2,4.1.3.3绝缘有关导体用绝缘应是符合50363-3中TI类型的聚氯乙烯混合物4.3.1.4标识H05V-U电缆上应有CENELEC的代码“H05V-U”, H05V-R电缆上应有CENELEC的代码“H05V-R”,且标识应符合50525-1中的第六条规定。

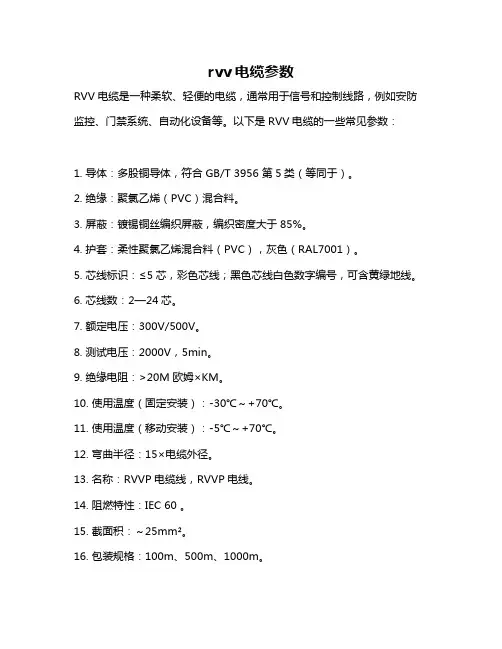

rvv电缆参数
RVV电缆是一种柔软、轻便的电缆，通常用于信号和控制线路，例如安防监控、门禁系统、自动化设备等。
以下是RVV电缆的一些常见参数：
1. 导体：多股铜导体，符合GB/T 3956 第5类（等同于）。
2. 绝缘：聚氯乙烯（PVC）混合料。
3. 屏蔽：镀锡铜丝编织屏蔽，编织密度大于85%。
4. 护套：柔性聚氯乙烯混合料（PVC），灰色（RAL7001）。
5. 芯线标识：≤5芯，彩色芯线；黑色芯线白色数字编号，可含黄绿地线。
6. 芯线数：2—24芯。
7. 额定电压：300V/500V。
8. 测试电压：2000V，5min。
9. 绝缘电阻：>20M欧姆×KM。
10. 使用温度（固定安装）：-30℃～+70℃。
11. 使用温度（移动安装）：-5℃～+70℃。
12. 弯曲半径：15×电缆外径。
13. 名称：RVVP电缆线，RVVP电线。
14. 阻燃特性：IEC 60 。
15. 截面积：～25mm²。
16. 包装规格：100m、500m、1000m。
以上参数仅供参考，具体参数可能会因规格型号不同而有所差异，建议查阅产品说明书或咨询生产厂家以获取准确信息。
