美国Electropure EDI模块产水品质

高纯水设备的本质介绍分析资料下载

一、高纯水设备(EDI)概述：

EDI高纯水设备作为制取超纯水的设备，作为反渗透设备后

的二次除盐设备，可以制取出高达10-18.2MΩ.CM。因此广泛用

于微电子工业，半导体工业，发电工业，制药行业和实验室。也

可以作为制药蒸馏水、食物和饮料生产用水、发电厂的锅炉的补

给水，以及其它应用高纯水。

该技术资料由莱特莱德长沙高纯水设备厂家提供

二、高纯水设备的本质及原理

连续电除盐(EDI，Electro deionization或CDI，continuous

electrode ionization),是利用混和离子交换树脂吸附给水中

的阴阳离子，同时这些被吸附的离子又在直流电压的作用下，分

别透过阴阳离子交换膜而被除去的过程。这一过程离子交换树脂

是电连续再生的，因此不需要使用酸和碱对之再生。这一新技术

可以替代传统的离子交换装置，生产出高达18M-CM的超纯水。

又可以比较清晰地描述如下：EDI是利用阴、阳离子膜，采用对

称堆放的形式，在阴、阳离子膜中间夹着阴、阳离子树脂，分别

在直流电压的作用下，进行阴、阳离子交换。而同时在电压梯度

的作用下，水会发生电解产生大量H+和OH-，这些H+和OH-对离

子膜中间的阴、阳离子不断地进行了再生。由于EDI不停进行交

换——再生，使得纯水度越来越高，所以，轻而易举的产生了高

纯度的高纯水。

三、EDI高纯水设备的组成部分

1、采用美国进口Electropure XL-400模块5块;

2、 美国Hanna电阻率、电导率在线监侧仪表一组;

3、电源控制系统：主要电器元件为施乃得、欧姆龙及国产

优质器件，采用PLC控制，电动球阀、施乃得电器元件;

四、EDI高纯水设备性能优势： 1、可连续，稳定地生产高品质纯水，无需因树脂再生而停

机;

2、无污染物排放，既环保又省去了废液处理的投资;

3、设备结构紧凑，占地面积小，节省空间，同时还具有节

Electropure EDI 模块外形图和尺寸 Electropure EDI Module Drawing & Dimensions EDI模块尺寸（EXL系列） EDI Module Dimensions（EXL-Series）

EXL-700 选择1 Option1 选择2 Option2 1.浓水进口 Concentrate Inlet 1/2”软管（插入式管件） 1/2 inch Tube(Push in fitting) Φ12mm软管（插入式管件） Φ12mm Tube(Push in fitting) 2.淡水进口 Dilute Feed Inlet 1-1/4”管（+GF+ 活接） 1-1/4 inch PIPE(+GF+ Union) Φ40mm管（+GF+ 活接） Φ40mm Pipe(+GF+ Union) 3.极水进口 Electrolyte Inlet 5/16”软管（插入式管件） 5/16 inch Tube (Push In fitting) Φ8mm软管（插入式管件） Φ8mm Tube (Push In fitting) 4.浓水出口 Concentrate Outlet 1/2”软管（插入式管件） 1/2 inch Tube(Push in fitting) Φ12mm软管（插入式管件） Φ12mm Tube(Push in fitting) 5淡水出口. Dilute Product Outlet 1-1/4”管（+GF+ 活接） 1-1/4 inch PIPE(+GF+ Union) Φ40mm管（+GF+ 活接） Φ40mm PIPE(+GF+ Union) 6. 极水出口 Electrolyte Outlet 5/16” 软管（插入式管件） 5/16 inch Tube (Push In fitting) Φ8mm软管（插入式管件） Φ8mm Tube (Push In fitting) 尺寸Dimensions A：465mm (18.31”) / B：322mm (12.68”) / C：428mm (16.85”) EXL-600 选择1 Option1 选择2 Option2 选择3 Option3 1.浓水进口 Concentrate Inlet 1/2”卫生级卡箍接头 1/2 inch Sanitary Clamp 1/2”软管（插入式管件） 1/2 inch Tube(Push in fitting) Φ12mm软管（插入式管件） Φ12mm Tube(Push in fitting) 2.淡水进口 Dilute Feed Inlet 1”卫生级卡箍接头 1 inch Sanitary Clamp 1”管（+GF+ 活接） 1 inch Pipe(+GF+ Union) Φ32mm管（+GF+ 活接） Φ32mm Pipe(+GF+ Union) 3.极水进口 Electrolyte Inlet 5/16”软管（插入式管件） 5/16 inch Tube (Push In fitting) 5/16”软管（插入式管件） 5/16 inch Tube (Push In fitting) Φ8mm软管（插入式管件） Φ8mm Tube (Push In fitting) 4.浓水出口 Concentrate Outlet 1/2”卫生级卡箍接头 1/2 inch Sanitary Clamp 1/2”软管（插入式管件） 1/2 inch Tube(Push in fitting) Φ12mm软管（插入式管件） Φ12mm Tube(Push in fitting) 5淡水出口. Dilute Product Outlet 1”卫生级卡箍接头 1 inch Sanitary Clamp 1”管（+GF+ 活接） 1 inch Pipe(+GF+ Union) Φ32mm管（+GF+ 活接） Φ32mm Pipe(+GF+ Union) 6. 极水出口 Electrolyte Outlet 5/16”软管（插入式管件） 5/16 inch Tube (Push In fitting) 5/16” 软管（插入式管件） 5/16 inch Tube (Push In fitting) Φ8mm软管（插入式管件） Φ8mm Tube (Push In fitting) 尺寸Dimensions A：356mm(14.02”) / B：211mm (8.31”) / C：313mm (12.32”)

edi产水电导率

EDI产生的水电导率是指离子交换膜中，水的电导率与水中离子的电导率造成的贡献。EDI (电化学离子交换)是一种先进的水处理技术，它通过离子交换膜去除水中的离子，从而产生符合行业标准要求的高纯水。EDI系统具有高效、低成本的特点，广泛应用于微电子、化工、制药、生物制剂等领域。在EDI系统中，水电导率是非常重要的性能参数，它影响着整个系统的水质。下文将从EDI的原理、工艺流程、水电导率优化、实际应用等方面介绍EDI系统的水电导率。

一、EDI原理

EDI技术是将离子交换和电化学反应相结合的高纯水制备技术，EDI制水系统由预处理部分和EDI主体部分组成。预处理部分用于去除水中的微量固体杂质、有机物等，EDl主体部分是由正荷离子膜（Cation Exchange Membrane）、负荷离子膜（Anion Exchange Membrane）和离子选择性膜（Ion-Selective

Membrane）组成的离子交换膜电极组。正负荷离子膜之间的离子交换是以离子交换的方式进行的，离子选择性膜通过选择不同的离子，实现了对一定范围内的离子选择吸附和分离。

EDI制水系统在电压作用下，当水在阳极氧化时，有机物被氧化，而溶于水中的无机盐在阳极处发生电离，生成阳离子和负离子，经过正负离子交换膜后，进入离子选择性膜，选择性地进入比较紧密的洞穴结构中。在离子选择性膜中，水中的离子通过电吸附被重新吸附在电极中心处再生出来，而水分子则经离子选择性膜迅速通过。因此，EDI水制备技术是通过离子交换、电化学反应和离子选择性膜，使水质达到符合行业标准要求的高纯水制备技术。

二、EDI工艺流程

EDI工艺流程包括预处理、反渗透和EDI三个部分。

1. 预处理部分

预处理系统是整个EDI水制备系统的前置处理部分，主要是对自来水进行过滤、软化、石英砂过滤、精密过滤等多种处理方式，去除水中的胶体、颗粒物、氧化物、气体、有机物等杂质，同时对水质进行调整和稳定化。

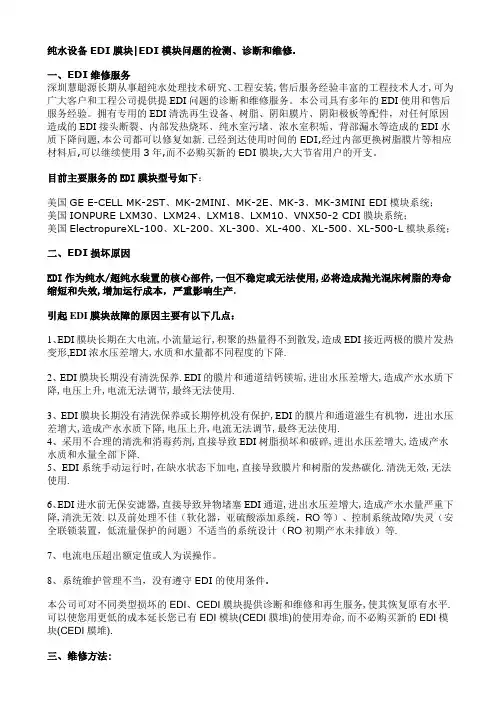

纯水设备EDI膜块|EDI模块问题的检测、诊断和维修.

一、EDI维修服务

深圳慧聪源长期从事超纯水处理技术研究、工程安装,售后服务经验丰富的工程技术人才,可为广大客户和工程公司提供提EDI问题的诊断和维修服务。本公司具有多年的EDI使用和售后服务经验。拥有专用的EDI清洗再生设备、树脂、阴阳膜片、阴阳极板等配件，对任何原因造成的EDI接头断裂、内部发热烧坏、纯水室污堵、浓水室积垢、背部漏水等造成的EDI水质下降问题,本公司都可以修复如新.已经到达使用时间的EDI,经过内部更换树脂膜片等相应材料后,可以继续使用3年,而不必购买新的EDI膜块,大大节省用户的开支。

目前主要服务的EDI膜块型号如下：

美国GE E-CELL MK-2ST、MK-2MINI、MK-2E、MK-3、MK-3MINI EDI模块系统；

美国IONPURE LXM30、LXM24、LXM18、LXM10、VNX50-2 CDI膜块系统；

美国ElectropureXL-100、XL-200、XL-300、XL-400、XL-500、XL-500-L模块系统；

二、EDI损坏原因

EDI作为纯水/超纯水装置的核心部件,一但不稳定或无法使用,必将造成抛光混床树脂的寿命缩短和失效,增加运行成本，严重影响生产.

引起EDI膜块故障的原因主要有以下几点：

1、EDI膜块长期在大电流,小流量运行,积聚的热量得不到散发,造成EDI接近两极的膜片发热变形,EDI浓水压差增大,水质和水量都不同程度的下降.

2、EDI膜块长期没有清洗保养.EDI的膜片和通道结钙镁垢,进出水压差增大,造成产水水质下降,电压上升,电流无法调节,最终无法使用.

3、EDI膜块长期没有清洗保养或长期停机没有保护,EDI的膜片和通道滋生有机物，进出水压差增大,造成产水水质下降,电压上升,电流无法调节,最终无法使用.

4、采用不合理的清洗和消毒药剂,直接导致EDI树脂损坏和破碎,进出水压差增大,造成产水水质和水量全部下降.
