梁场台座基础计算书(最终版)(新)

  • 格式：doc
  • 大小：118.50 KB
  • 文档页数：12

所谓的光辉岁月，并不是以后，闪耀的日子，而是无人问津时，你对梦想的偏执。 同是寒窗苦读，怎愿甘拜下风！ 0 麻竹高速公路大悟段项目部

梁场预制（存）台座基础、龙门轨道基础地基承载力验算书

二〇一六年一月 所谓的光辉岁月，并不是以后，闪耀的日子，而是无人问津时，你对梦想的偏执。

同是寒窗苦读，怎愿甘拜下风！ 1 20m箱梁制梁台座基础承载力设计验算书 箱梁梁场制梁台采用C30钢筋混凝土台座，台边预埋6#槽钢，防止台座棱角在施工过程中发生掉角现象，台座表面铺设厚度为8mm钢板做为预制梁底模、施工时边棱角钢与台座钢筋焊接固定，台面钢板与边棱角钢焊接，台座厚度为30cm台座宽度90cm、台座两端由于预应力张拉后受力较大，为满足支承能力所以在台座两端3m范围内加深处理厚度为30cm。预应力张拉台须满足强度和刚度，台座及台座端头15cm×15cm的Φ12钢筋网片。 制梁台座相关计算如下： （1）荷载计算 按构件最大重量计算根据设计图纸最大构件为边跨边梁砼数量为：21.6m³，钢筋重为6405kg，构件自重：21.6m³×26kN/m³+6.405×10=625.65KN （2）台座砼强度计算 根据台座受力情况 台座可按竖向压力作用下受压构件计算 计算如下： 按均布线荷载计算:q1=625.65÷20= 31.283KN/m 台面砼强度为:σ=31.283KN÷0.90m²=34.758KPa 所谓的光辉岁月，并不是以后，闪耀的日子，而是无人问津时，你对梦想的偏执。 同是寒窗苦读，怎愿甘拜下风！ 2 台座砼设计为C30砼,其允许抗压强度为:［σ］=30MPa ，σ<［σ］ 台座强度合格。 （3）台座下地基承载力计算 台座地基承受梁体砼自重和台座砼自重按均布荷载沿台座纵向线荷载为:q2=q1+(0.9×0.3×1)×26KN/m³ =31.283+7.02=38.303KN/m 计算地基承载力为: σ地=q2÷0.90=42.558KPa 要求台座下地基承载力不小于150Kpa，故满足要求。 （4）台座两端砼强度和地基承载力计算 根据现场实际施工情况，因梁体张拉后梁体会起反拱，主要是台座两端受力最为不利，根据台座两端台座尺寸计算台座砼的强度和地 基承载力计算如下： ○1座两端砼强度台座两端各取3m计算，宽度为1.90m，受力面积A=3×1.9×2=11.4m² 台座两端砼强度计算: σ砼=625.65KN÷11.4m2=54.846KPa 台座砼设计为C30砼，其允许抗压强度为:［σ］=30MPa ，σ砼<［σ］ 台座两端砼强度合格。 ②台座两端地基承载力 台座两端地基承载面积：A=3×1.9×2=11.4m² 所谓的光辉岁月，并不是以后，闪耀的日子，而是无人问津时，你对梦想的偏执。 同是寒窗苦读，怎愿甘拜下风！ 3 梁体自重+台座自重：Q=625.65+0.3m×3m×1.9m×26KN/m³×2 =668.4KN 计算地基承载力为： 668.4KN÷11.4m³=58.631KPa 要求地基承载力不小于200Kpa，故满足要求。

30m箱梁制梁台座基础承载力设计验算书 箱梁梁场制梁台采用C30钢筋混凝土台座，台边预埋6#槽钢，防止台座棱角在施工过程中发生掉角现象，台座表面铺设厚度为8mm钢板做为预制梁底模、施工时边棱角钢与台座钢筋焊接固定，台面钢板与边棱角钢焊接，台座厚度为30cm台座宽度90cm、台座两端由于预应力张拉后受力较大，为满足支承能力所以在台座两端3m范围内加深处理厚度所谓的光辉岁月，并不是以后，闪耀的日子，而是无人问津时，你对梦想的偏执。 同是寒窗苦读，怎愿甘拜下风！ 4 为30cm。预应力张拉台须满足强度和刚度，台座及台座端头15cm×15cm的Φ12钢筋网片。 制梁台座相关计算如下： （1）荷载计算 按构件最大重量计算根据设计图纸最大构件为边跨边梁砼数量为：36.7m³，钢筋重为8830.3kg，构件自重：36.7m³×26kN/m³+8.830×10=1042.5KN （2）台座砼强度计算 根据台座受力情况 台座可按竖向压力作用下受压构件计算 计算如下： 按均布线荷载计算:q1=1042.5/30=34.75KN/m 台面砼强度为:σ=34.75KN÷0.90m²=38.6KPa 台座砼设计为C30砼,其允许抗压强度为:［σ］=30MPa ，σ<［σ］ 台座强度合格。 （3）台座下地基承载力计算 台座地基承受梁体砼自重和台座砼自重按均布荷载沿台座纵向线荷载为:q2=q1+(0.9×0.3×1)×26KN/m³ =34.75+7.02=41.77KN/m 计算地基承载力为: σ地=q2÷0.90=46.41KPa 所谓的光辉岁月，并不是以后，闪耀的日子，而是无人问津时，你对梦想的偏执。 同是寒窗苦读，怎愿甘拜下风！ 5 要求台座下地基承载力不小于150Kpa，故满足要求。 （4）台座两端砼强度和地基承载力计算 根据现场实际施工情况，因梁体张拉后梁体会起反拱，主要是台座两端受力最为不利，根据台座两端台座尺寸计算台座砼的强度和地 基承载力计算如下： ○1座两端砼强度台座两端各取3m计算，宽度为1.90m，受力面积A=3×1.9×2=11.4m² 台座两端砼强度计算: σ砼=1042.5KN÷11.4m2=91.44KPa 台座砼设计为C30砼，其允许抗压强度为:［σ］=30MPa ，σ砼<［σ］ 台座两端砼强度合格。 ②台座两端地基承载力 台座两端地基承载面积：A=3×1.9×2=11.4m2 梁体自重+台座自重：Q=1042.5+0.3m×3m×1.9m×26KN/m³×2 =1131.42KN 计算地基承载力为： 1131.42KN÷11.4m³=99.24KPa 要求地基承载力不小于200 Kpa，故满足要求。 所谓的光辉岁月，并不是以后，闪耀的日子，而是无人问津时，你对梦想的偏执。

同是寒窗苦读，怎愿甘拜下风！ 6 30mT梁制梁台座基础承载力设计验算书 T梁梁场制梁台采用C30钢筋混凝土台座，台边预埋6#槽钢，防止台座棱角在施工过程中发生掉角现象，台座表面铺设厚度为8mm钢板做为预制梁底模、施工时边棱角钢与台座钢筋焊接固定，台面钢板与边棱角钢焊接，台座厚度为30cm台座宽度50cm、台座两端由于预应力张拉后受力较大，为满足支承能力所以在台座两端3m范围内加深处理厚度为30cm。预应力张拉台须满足强度和刚度，台座及台座端头15cm×15cm的Φ12钢筋网片。 制梁台座相关计算如下： （1）荷载计算 按构件最大重量计算根据设计图纸最大构件为砼数量为：29m³，钢筋重为6276.15kg，构件自重：29m³×26kN/m³+6.276×10=816.76KN （2）台座砼强度计算 根据台座受力情况 所谓的光辉岁月，并不是以后，闪耀的日子，而是无人问津时，你对梦想的偏执。 同是寒窗苦读，怎愿甘拜下风！ 7 台座可按竖向压力作用下受压构件计算 计算如下： 按均布线荷载计算:q1=816.76÷30=27.225KN/m 台面砼强度为:σ=27.225KN÷0.50m²=54.45KPa 台座砼设计为C30砼,其允许抗压强度为:［σ］=30MPa ，σ<［σ］ 台座强度合格。 （3）台座下地基承载力计算 台座地基承受梁体砼自重和台座砼自重按均布荷载沿台座纵向线荷载为:q2=q1+(0.5×0.3×1)×26KN/m³ =27.225+3.9=31.125KN/m 计算地基承载力为: σ地=q2÷0.5=62.25KPa 要求台座下地基承载力不小于150Kpa，故满足要求。 （4）台座两端砼强度和地基承载力计算 根据现场实际施工情况，因梁体张拉后梁体会起反拱，主要是台座两端受力最为不利，根据台座两端台座尺寸计算台座砼的强度和地 基承载力计算如下： ○1座两端砼强度台座两端各取3m计算，宽度为1.90m，受力面积A=3×1.9×2=11.4m2 台座两端砼强度计算: σ砼=816.76KN÷11.4m2=71.64KPa 所谓的光辉岁月，并不是以后，闪耀的日子，而是无人问津时，你对梦想的偏执。 同是寒窗苦读，怎愿甘拜下风！ 8 台座砼设计为C30砼，其允许抗压强度为:［σ］=30MPa ，σ砼<［σ］ 台座两端砼强度合格。 ②台座两端地基承载力 台座两端地基承载面积：A=3×1.9×2=11.4m² 梁体自重+台座自重：Q=816.76+0.3m×3m×1.9m×26KN/m³×2 =905.68KN 计算地基承载力为： 905.68KN÷11.4m2=79.444KPa 要求地基承载力不小于200Kpa，故满足要求。 所谓的光辉岁月，并不是以后，闪耀的日子，而是无人问津时，你对梦想的偏执。

同是寒窗苦读，怎愿甘拜下风！ 9 存梁台座基础承载力设计验算书

20m箱梁、30m箱梁、30mT梁存梁底座C30混凝土，台阶式设置，上部尺寸0.30m×0.5m×18m，下部尺寸0.15m*1m×18m。内铺单层15cm×15cm的Φ12钢筋网片。 （1）20m箱梁荷载计算 按构件最大重量计算根据设计图纸最大构件为边跨边梁砼数量为：21.6m³，钢筋重为6405kg，构件自重：21.6m³×26kN/m³+6.405×10=625.65KN （2）30m箱梁荷载计算 按构件最大重量计算根据设计图纸最大构件为边跨边梁砼数量为：36.7m³，钢筋重为8830.3kg，构件自重：36.7m³×26kN/m³+8.830×10=1042.5KN （3）30mT梁荷载计算 按构件最大重量计算根据设计图纸最大构件为砼数量为：29m³，钢筋重为6276.15kg，构件自重：29m³×26kN/m³+6.276×10=816.76KN （4）存梁台座下地基承载力计算 按30m箱梁存台座地基承受梁体砼自重和台座砼自重按均布荷载沿台座单侧荷载为: q1=（36.7×26kN/m³+8.830×10）÷2=521.25KN

合集下载

箱梁预制台座计算书

箱梁预制台座计算书

精心整理箱梁预制及存放台座设置及验算1、后张法预应力箱梁台座设置及其验算1、1台座设置（1）对台座基础的地基进行加强处理，使台座基底承载力≥150Kpa。

（2）台座基础两端2.0m范围下挖50cm台座基础,宽1.6m，中间基础部分宽1.6m，30cm厚，并布筋浇注C30混凝土；台座部分配置结构钢筋，浇筑20cm厚混凝土，台座顶面采用小石子混凝土调（3和25m预（4（51.2按25m度30MPa垫层使其满足要求。

2、箱梁存梁区台座设计及验算2.1箱梁存梁区台座设计台座枕梁采用C30混凝土（计算中枕梁视为刚性构件），箱梁存梁用枕梁尺寸为0.8m×0.4m×7.5m 见下图：(验算以25米箱梁进行验算,其余20米箱梁的存梁用枕梁采用同25米箱梁存梁用枕梁相同的结构),25米箱梁最大一片砼方量为27.275m3,钢筋砼比重取26KN/m3,最高放置两层,则存梁荷载F=27.275×26×2/2=709.15KN。

2.2地基承载力计算地基承载力为：fa =(P1+P2)/A=（1418.3+（0.4×0.8×7.5+0.3×0.4×2）×26）/(0.8×7.5)=247.82KPa其中：P1——25米箱梁重量；P2——枕梁自重；A——枕梁底面积；2.3（1A1=80×A2=40×y1=（，a=40cmIX=(80×C30截面抗弯刚度为EcI=3×107×15.54896×10-3=466.46KN·m2（2）按照“倒梁法”计算地基的净反力和基础梁的截面弯矩倒梁法把基础梁即枕梁当成为固定支座的连续梁，按地面作用以均布反力，对受力进行简化，模型简化图如下：由结构力学求解器求得如下：剪力图弯矩图由以上计算结果知：Mmax =223.04KN.m，Qmax=297.38KN由《建筑工程施工实用计算手册》可以查得C30砼容许抗弯应力［σ］=10Mpa，剪切许用应力［τ］=0.8［σ］=8Mpaσ=M max/w=223.04KN.m/38.4×10-3 m3=5.81Mpa<[σw]=10Mpaτ=Q max/S=297.38KN/0.44 m2=0.675Mpa<［τ］=8Mpa以上计算可知，枕梁设计安全。

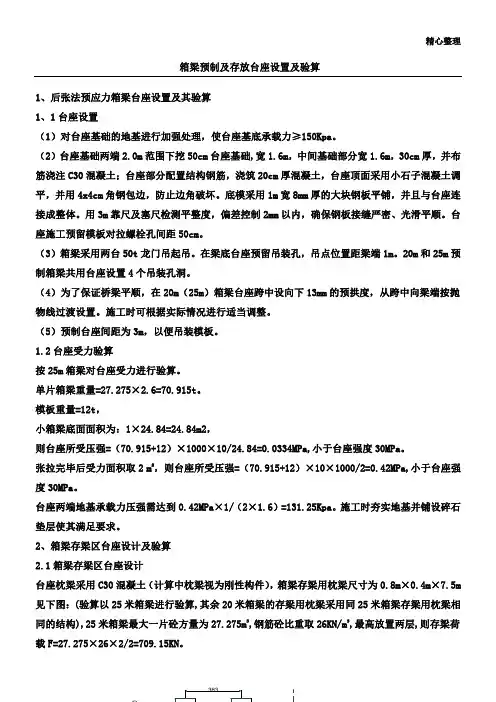

箱梁预制台座计算书

箱梁预制台座计算书

箱梁预制及存放台座设置及验算1、后张法预应力箱梁台座设置及其验算1、1台座设置（1）对台座基础的地基进行加强处理，使台座基底承载力≥150Kpa。

（2）台座基础两端范围下挖50cm台座基础,宽，中间基础部分宽，30cm厚，并布筋浇注C30混凝土；台座部分配置结构钢筋，浇筑20cm厚混凝土，台座顶面采用小石子混凝土调平，并用4x4cm角钢包边，防止边角破坏。

底模采用1m宽8mm厚的大块钢板平铺，并且与台座连接成整体。

用3m靠尺及塞尺检测平整度，偏差控制2mm以内，确保钢板接缝严密、光滑平顺。

台座施工预留模板对拉螺栓孔间距50cm。

（3）箱梁采用两台50t龙门吊起吊。

在梁底台座预留吊装孔，吊点位置距梁端1m。

20m和25m预制箱梁共用台座设置4个吊装孔洞。

（4）为了保证桥梁平顺，在20m（25m）箱梁台座跨中设向下13mm的预拱度，从跨中向梁端按抛物线过渡设置。

施工时可根据实际情况进行适当调整。

（5）预制台座间距为3m，以便吊装模板。

台座受力验算按25m箱梁对台座受力进行验算。

单片箱梁重量=×=。

模板重量=12t，小箱梁底面面积为：1×=，则台座所受压强=（+12）×1000×10/=,小于台座强度30MPa。

张拉完毕后受力面积取2 m2，则台座所受压强=（+12）×10×1000/2=,小于台座强度30MPa。

台座两端地基承载力压强需达到MPa×1/（2×）=。

施工时夯实地基并铺设碎石垫层使其满足要求。

2、箱梁存梁区台座设计及验算箱梁存梁区台座设计台座枕梁采用C30混凝土（计算中枕梁视为刚性构件），箱梁存梁用枕梁尺寸为××见下图：(验算以25米箱梁进行验算,其余20米箱梁的存梁用枕梁采用同25米箱梁存梁用枕梁相同的结构), 25米箱梁最大一片砼方量为,钢筋砼比重取26KN/m3,最高放置两层,则存梁荷载F=×26×2/2=。

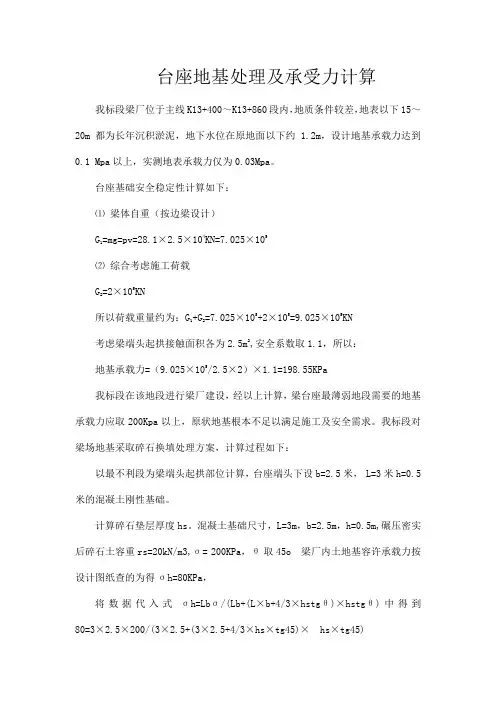

台座地基处理及模板计算

台座地基处理及模板计算

台座地基处理及承受力计算我标段梁厂位于主线K13+400～K13+860段内，地质条件较差，地表以下15～20m都为长年沉积淤泥，地下水位在原地面以下约 1.2m，设计地基承载力达到0.1 Mpa以上，实测地表承载力仅为0.03Mpa。

台座基础安全稳定性计算如下：⑴梁体自重（按边梁设计）G1=mg=pv=28.1×2.5×104KN=7.025×105⑵综合考虑施工荷载G2=2×105KN所以荷载重量约为：G1+G2=7.025×105+2×105=9.025×105KN考虑梁端头起拱接触面积各为2.5m2,安全系数取1.1，所以：地基承载力=（9.025×105/2.5×2）×1.1=198.55KPa我标段在该地段进行梁厂建设，经以上计算，梁台座最薄弱地段需要的地基承载力应取200Kpa以上，原状地基根本不足以满足施工及安全需求。

我标段对梁场地基采取碎石换填处理方案，计算过程如下：以最不利段为梁端头起拱部位计算，台座端头下设b=2.5米， L=3米h=0.5米的混凝土刚性基础。

计算碎石垫层厚度hs。

混凝土基础尺寸，L=3m，b=2.5m，h=0.5m,碾压密实后碎石土容重rs=20kN/m3,σ= 200KPa，θ取45o 梁厂内土地基容许承载力按设计图纸查的为得σh=80KPa，将数据代入式σh=Lbσ/(Lb+(L×b+4/3×hstgθ)×hstgθ)中得到80=3×2.5×200/(3×2.5+(3×2.5+4/3×hs×tg45)× hs×tg45)取θ=45°，计算得：hs=1.5 (m)计算碎石垫层长度L1、宽度b1。

L1=l+2hstg θ=3+1.5=4.5(m)b1=b+2hstg θ=2.5+1.5=4(m)经计算的，L1=4.5m ，b1=4m ，hs=1.5m,基本可以满足要求。

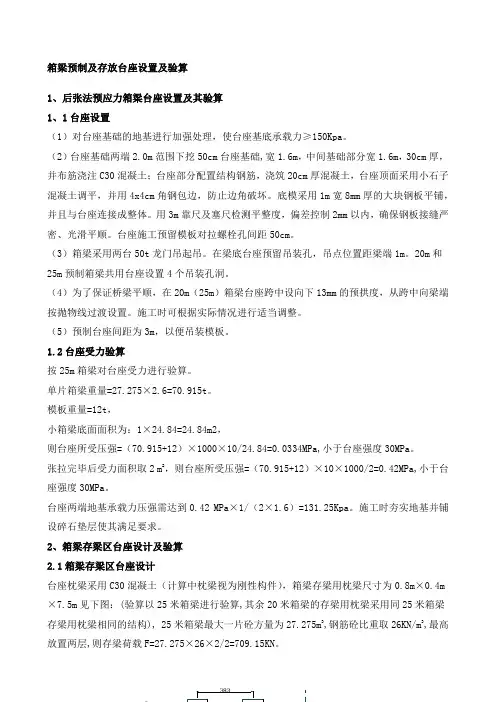

箱梁预制台座计算书
