龙门吊轨道基本及台座设计计算书

龙门吊轨道设计计算书一、设计依据[1] 《建筑地基基础设计规范》(GB50007-2002)[2] 《建筑地基处理技术规范》(JGJ79-2002、J220—2002)[3] 《建筑桩基技术规范》(JGJ94-94)[4] 《建筑基桩检测技术规范》(JGJ106-2003)[5] 《建筑地基基础工程施工质量验收规范》(GB50202-2002)[6] 《混凝土结构设计规范》（GB50010-2002）二、概述Ⅰ标30m箱梁预制场需布置100t和200t两种类型的龙门吊，拟采用混凝土地基梁做为龙门吊轨道。

预制场地以前为蚝田，后经人工填土而成，地基承载力较差，需进行地基处理以满足龙门吊施工需要。

土层参数表2-1序号土类型土层厚(m)容重(kN/m3)压缩模量(MPa)桩侧土摩阻力标准值（KPa）地基承载力容许值(KPa)1 填土 2.5 17.7 - 0 02 淤泥9.3 15.8 1.89 10.0 45.03 亚粘土 3.2 19.2 4.77 40.0 160.04 粗砂 4.0 19.1 20 60.0 200.05 残积土10.8 18.7 4.2 55.0 200.06 全风化混合片麻岩9.5 19.7 - 60.0 300.07 强风化混合片麻岩 5.8 - - 90.0 450.08 弱风化混合片麻岩 4.9 - - - 1500.0综合考虑施工现场的地质情况，决定采用打入预制混凝土方桩处理地基，方桩截面尺寸为500×500mm，纵向间距为5.0m，长度为21.0m（伸缩缝桩长22.5m）,穿过淤泥层进入地质情况较好的持力层。

地基梁采用1000×600mm矩形截面，底部直接放置在打入桩顶承台上。

基础布置形式如下所示：预制混凝土方桩地基梁地面线立面图平面图承台地基处理布置图 图2.1三、设计计算1、轨道梁计算⑴ 荷载工况按照现有参数，轨道梁荷载主要考虑轨道梁自重q 和龙门吊轮压p ，风荷载等参数在龙门吊结构计算中考虑，此处不涉及。

龙门吊基础计算书一、 工程概况二、 龙门吊检算1、设计依据龙门吊主要部件尺寸及重量序号 部件名称 尺寸单件重量（t）备注总重/t1主梁21450*1120*150012.082件24.16 2端梁3950*1012*1100 1.422件 2.84 3马鞍8190*1000*1030 2.142件 4.28 4支腿9818*1712*2166 4.4318件35.448 5地梁11300*920*800 3.632件7.266台车(移动部件)1900*1465*1500 2.54件107小车(移动部件)4290*5236*2437 19.621件19.628司机室2250*1300*2300 1.21件1.2 9电气室3000*1600*22002.21件 2.2 10配重 6.25件3111渣土罐(移动部件)401件40合计178.12、设计参数：1、从安全角度出发，按g=10N/kg计算。

2、45吨龙门吊自重： G4=108.4×1000×10=1084KN；3、45吨龙门吊载重： G5=（10+19.62+40）×1000×10=696.20KN；4、根据结构力学影响线原理：当起重机移至悬臂梁端头处，吊车支腿承受荷载最大。

即移动荷载下支座反力FR’=(1+9.306/11.6)×696.2=1254.72KN自重荷载下支座反力FR’’=1084/2=542KN故，吊车一侧支腿传递至轮子最大反力FR=1254.72+542=1796.42KN 考虑安全系数1.2，故最大反力设计值为2155.70KN。

45吨龙门吊4个支腿，每个支腿下1个轮子，每个轮子的最大承重标准值：G6=1794.42/2=898.21KN5、混凝土强度：普通混凝土强度C30，C=14.3MPa6、钢板垫块面积：0.40×0.15=0.06 m27、5吨龙门吊边轮间距：L：9.36m3、受力分析与强度验算：45吨龙门吊受力图如下：龙门吊受力分析图冠梁配筋图 门吊基础梁预埋螺栓位置图3.1、根据受力图，两条钢轨完全作用于其下面的混凝土结构上的钢块，钢块镶嵌在混凝土上，故而进行混凝土强度验证：假设：（1）整个钢轨及其基础结构完全刚性（安装完成后的钢轨及其结构是不可随便移动的）。

龙门吊轨道基础验算初步设计：龙门吊轨道基础截面尺寸暂定高*宽=0.4*0.6，纵向上下各布置3根Φ16通长钢筋，箍筋选用φ10钢筋间距25cm布置，选用C20砼1、荷载计算，荷载取80t龙门吊提一片16m空心板移动时的的荷载空心板混凝土取a=9m³空心板钢筋d=1.4t80T龙门吊自重取b=30t混凝土容重r=26KN/m³安全系数取1.2，动荷载系数取1.4集中荷载F=1.2*1.4（a*r+b*10+d*10）=1.2*1.4（9*26+30*10+1.4*10）=920.64KN龙门吊轮距为L=6.6m，计算轮压为F1=920.64/4=230.16KN均布荷载为钢轨和砼基础自身重量，取1m基础计算其对应地基承载力P0=（0.1*10+0.6*0.4*26）*1.2=7.24KPa我们采用“弹性地基梁计算程序2.0”计算基底反力和弯矩，忽略钢轨对荷载分布的影响，在龙门吊轮子处简化为集中荷载230.16KN“弹性地基梁计算程序2.0”界面图地基压缩模量Es取35MPa，地基抗剪强度指标CK取40当龙门吊运行到轨道末端时，取10m轨道基础计算，计算结果：此时基底最大反力为端头处144.9KN，其所受压强P1=144.9/（0.6*1.1）=219.5KPa此处填方为宕渣填筑，承载力取300KPa＞P0+P1此时为基础顶面受拉，最大弯矩为228.4抗拉钢筋配筋计算公式为As=M/(0.9H0*fy)As——钢筋截面积M ——截面弯矩H0——有效高度Fy——二级钢筋抗拉强度取335MPa一级钢筋抗拉强度为235 MPa代入计算得As=228.4/（0.9*0.37*335*1000）=0.002047㎡=2047mm²考虑到基础顶面布置有截面积为1493mm²的钢轨，我们在顶面布置3根Φ16钢筋当龙门吊运行在正常区间内时，取16.6m基础进行计算，计算结果为：此时基底作用力均小于P1，最大正弯矩为153.71，考虑到顶面17cm高的钢轨，底层钢筋有效高度取0.54m，顶层钢筋有效高度取0.20m。

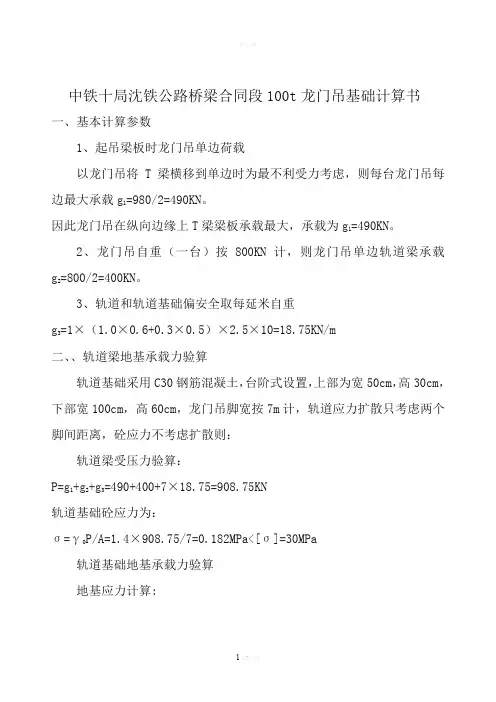

中铁十局沈铁公路桥梁合同段100t龙门吊基础计算书一、基本计算参数1、起吊梁板时龙门吊单边荷载以龙门吊将T梁横移到单边时为最不利受力考虑，则每台龙门吊每边最大承载g1=980/2=490KN。

因此龙门吊在纵向边缘上T梁梁板承载最大，承载为g1=490KN。

2、龙门吊自重（一台）按800KN计，则龙门吊单边轨道梁承载g2=800/2=400KN。

3、轨道和轨道基础偏安全取每延米自重g3=1×（1.0×0.6+0.3×0.5）×2.5×10=18.75KN/m二、、轨道梁地基承载力验算轨道基础采用C30钢筋混凝土，台阶式设置，上部为宽50cm，高30cm，下部宽100cm，高60cm，龙门吊脚宽按7m计，轨道应力扩散只考虑两个脚间距离，砼应力不考虑扩散则：轨道梁受压力验算：P=g1+g2+g3=490+400+7×18.75=908.75KN轨道基础砼应力为：σ=γ0P/A=1.4×908.75/7=0.182MPa<[σ]=30MPa轨道基础地基承载力验算地基应力计算:σ=( g1+g2+g3)/A= 908.75÷7÷1=181.75KPa预制场地经换填山皮土碾压之后，承载力标准值为f k=250KPa，可见：σ=181.75KPa<f k=250KPa，轨道基础地基承载力满足要求。

四、龙门吊基础详见附图附图：中铁十局沈铁公路桥梁合同段预制场100t龙门吊轨道基础示意图计算：复核：欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

计皆算书第1章计算书 (1)1」龙门吊轨道根本、车挡设计验算 (1)龙门吊走行轨钢轨型号选取计算 (1)龙门吊轨道根本承载力验算 (2)龙门吊轨道根本地基承载力验算 (3)吊装设备及吊具验算 (3)汽车吊选型思路 (3)汽车吊负荷计算 (4)汽车吊选型 (5)钢丝绳选取校核 (5)卸扣选取校核 (6)绳卡选取校核 (7)汽车吊抗倾覆验算 (7)地基承载力验算 (8)第1章计算书龙门吊轨道根本、车挡设计验算MG85-39-11龙门吊，龙门吊跨径改装修整为37m,每台最大起吊能力为85T。

上纵梁为三角桁架，整机运营速度6m/min,小车运营速度5nVmin,整机重量60T。

1#梁场最大梁重137T,设立两台MG85龙门吊，最大起吊能力170T,可以满足使用规定。

本方案地基根本梁总计受力：M=137+60x2=257T2台龙门吊共计有8个支点，那么每个支点受力：P=F/8=315kN85T满负荷运转(吊装170T)时，Pmax= (85+60) Tx9.8N/kg/4=355kN<>龙门吊走行轨钢轨型号选取计算拟定龙门吊走行轨上钢轨，计算方式有两种，两者取较大值：方式_：依照?路桥施工计算手册?计算：gi=2P+v/8=2x3154- (6x60/1000/8) =630kN/m方式二：依照?吊车轨道联结及车挡(合用于混凝土构造)?中“总说明公式(1) 〞计算：Pd= 115=533kN/m ；满负荷运转时：gmm=2x355+ (20x60/1000/8) =710kN/m；Pdmax 二」5x355=600kN。

每种工况下，两者取较大值。

因此本方案中钢轨最小理论重量应为63kg/m,满负荷运转时钢轨最小理论重量为71kg/mo起重机生产厂家推荐使用P43钢轨，经查?GB2585-铁路用热轧钢轨?“表钢轨计算数据〞得到：P43理论米重量为44.65kg/m,不大于QU100理 论重量，综合考虑钢轨专业性用途、此后周转使用及平安性能指标，咱们以为龙门吊制造厂 家意见不利于该龙门吊此后周转使用，不予釆纳。

广东省龙川至怀集公路TJ31标钢筋加工厂龙门吊基础计算书1、龙门吊基础设计方案我项目钢筋加工厂龙门吊为24m宽，有效起重重量为10T，龙门吊为MH-10-24型，该龙门吊起吊能力为10T的门吊，门吊自重按12T计算。

基础采用条形基础，每隔10m设置一道2cm宽的沉降缝，宽100cm，高50cm，基础采用C20砼，纵向受力钢筋采用两层共六根Φ12mm带肋钢筋，箍筋采用Φ10mm光圆钢筋，箍筋间距为200mm，具体尺寸如图1-1，1-2所示。

图1-2 龙门吊轨道基础断面图2、基底地质情况基底为较软弱的红粘土，经实测地基承载力为160～180Kpa ，采用换填的方法提高地基承载力，基底换填0.3m 厚的碎石渣，未压实，按松散考虑，地基基本承载力为σ0为180kPa ，在承载力计算时取最小值160Kp 。

查《路桥施工计算手册》中碎石渣的变形模量E 0=29～65MPa ，红粘土的变形模量E 016～39MPa,为安全起见，取碎石渣的变形模量E 0=29 MPa ，红粘粘土16MPa 。

3、建模计算3.1、力学模型简化基础内力计算按弹性地基梁计算，用有限元软件Midas Civil2010进行模拟计算。

即把钢筋砼梁看成梁单元，将地基看成弹性支承。

龙门吊自重按12T 计算，总重22T ，两个受力点，单点受集中力11T ，基础梁按10m 长计算。

具体见图3-3。

图3-1 力学简化模型3.2、弹性支撑刚度推导根据《路桥施工计算手册》可知，荷载板下应力P 与沉降量S 存在如下关系：230(1)10cr P b E s ωυ-=-⨯其中：E0-----------地基土的变形模量，MPa ；ω-----------沉降量系数，刚性正方形板荷载板ω=0.88；刚性圆形荷载板ω=0.79；ν-----------地基土的泊松比，为有侧涨竖向压缩土的侧向应变与竖向压缩应变的比值；Pcr-----------p-s 曲线直线终点所对应的应力，MPa ；s-------------与直线段终点所对应的沉降量，mm ；b-------------承压板宽度或直径，mm ；不妨假定地基的变形一直处在直线段，这样考虑是比较保守也是可行的。

****************龙门吊走行轨基础结构设计计算书计算：复核：审核：***********************铺轨基地龙门吊走行轨基础结构设计１．设计计算N上不荷载=N龙门吊+N起吊能力N上部荷载—上部总荷载N龙门吊—两台龙门吊荷载（每台自重44吨）N—两台龙门吊的吊装能力（每台额定起重量为20吨）N上不荷载=57×9.8+16×9.8×2=872.2KN每个龙门吊脚处的轴载为P=872.2/4=218KN设荷载影响范围沿龙门吊走行方向为40cm, 基础宽度为40cm，基础构件厚度为40cm, 走行轨采用50kg/m钢轨, 轨底宽度为114mm, 则基础受力面积为40×114=4560mm²则基础竖向承受的荷载为F＝218000／4560m²=47.8MPa当基础下层处于不稳定状态时, 基础可能处于简支状态,基础采用C30砼, 设计抗压强度为16.5 MPa, 设计抗拉强度为1.5MPa。

基础沿纵向,下边缘弯矩和横截面惯性矩为如图1：M1=218000×200=43600000NmmW1=(1/6)×bh²=400×4002/6=10666666.67mm3取动荷载冲击系数为1.2, 基础下层的弯拉应力为σ=M/Wσ1=43600000×1.2/10666666.67=4.9MPa＞1.5MPa基础沿横向,下边缘弯矩和横截面惯性矩为如图2：M2=218000×200=43600000NmmW2=(1/6)×bh²=500×4002/6=13333333.33 mm3σ=M/Wσ2=43600000×1.2/10666666.67=4.9MPa＞1.5MPa根据计算计算结果，采用C30混凝土基础不能满足龙门架的承重能力。

固采用C30的钢筋混凝土基础。

龙门吊轨道基础计算书龙门吊轨道基础计算书1.编制依据（1）《基础工程》（人民交通出版社）；（2）《吊车轨道的连接标准》（GB253）；（3）《机械设备安装工程施工及验收通用规范》（GB50231-98）；（4）《建筑地基基础设计规范》（GB50007-2002）；（5）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）；（6）《公路工程施工安全技术规范》（JTG F90-2015）；2.工程概况本项目为江苏省江都至广陵高速公路改扩建工程路基桥涵施工项目JG-JD-2标段，起自大桥互通，终于扬泰交界处，起讫点桩号为K980+400～K992+533.927，全长12.134km，途经大桥、浦头两镇。

本工程为既有高速“四改八”项目，目前路基宽度为26m，改扩建采用两侧各拼宽8m，路基宽42m。

本标段先张法空心板梁共428片，其中13m板梁16片，16m板梁400片，20m 板梁12片。

后张法25mT梁24片，后张法30m箱梁64片（单片重93t）。

考虑施工场地、施工条件及预制梁总量，先张法空心板梁和后张法预制梁均采用外购成品梁；空心板梁梁场存梁能力满足施工要求，后张法预制梁梁场受施工场地限制，存梁能力较小；综上考虑，在X203跨线桥16#台尾附近设置存梁台座，存梁能力36片。

存梁区域龙门吊轨道基础长200m，龙门吊轨道基础中心间距16m，龙门吊轨道基础采用“凸型”钢筋混凝土结构；存梁区域共设有3个存梁台座，存梁台座可存梁36片（双层存梁）。

存梁区域投入2台60t龙门吊，跨度16m，龙门吊主承重梁采用桁架结构，长25m，支腿高度9m。

单台龙门吊自重为27t。

3.设计说明龙门吊走行轨道基础采用钢筋混凝土条形基础，采用倒T形截面,混凝土强度等级为C30。

龙门吊走行轨道采用龙门吊厂家设计要求采用的起重钢轨型号，基础设计中不考虑轨道与基础共同受力作用，忽略钢轨承载能力。

基础按弹性地基梁进行分析设计。
