浅谈框架结构填充墙存在的质量问题

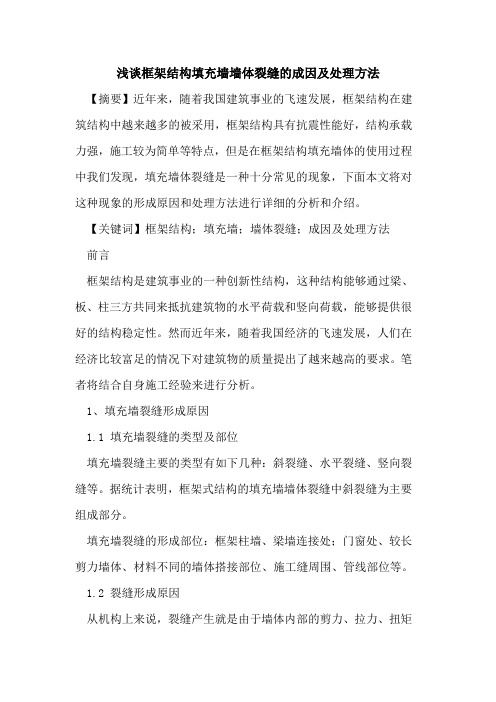

浅谈框架结构填充墙墙体裂缝的成因及处理方法【摘要】近年来，随着我国建筑事业的飞速发展，框架结构在建筑结构中越来越多的被采用，框架结构具有抗震性能好，结构承载力强，施工较为简单等特点，但是在框架结构填充墙体的使用过程中我们发现，填充墙体裂缝是一种十分常见的现象，下面本文将对这种现象的形成原因和处理方法进行详细的分析和介绍。

【关键词】框架结构；填充墙；墙体裂缝；成因及处理方法前言框架结构是建筑事业的一种创新性结构，这种结构能够通过梁、板、柱三方共同来抵抗建筑物的水平荷载和竖向荷载，能够提供很好的结构稳定性。

然而近年来，随着我国经济的飞速发展，人们在经济比较富足的情况下对建筑物的质量提出了越来越高的要求。

笔者将结合自身施工经验来进行分析。

1、填充墙裂缝形成原因1.1 填充墙裂缝的类型及部位填充墙裂缝主要的类型有如下几种：斜裂缝、水平裂缝、竖向裂缝等。

据统计表明，框架式结构的填充墙墙体裂缝中斜裂缝为主要组成部分。

填充墙裂缝的形成部位：框架柱墙、梁墙连接处；门窗处、较长剪力墙体、材料不同的墙体搭接部位、施工缝周围、管线部位等。

1.2 裂缝形成原因从机构上来说，裂缝产生就是由于墙体内部的剪力、拉力、扭矩等超过墙体的抵抗程度而导致的。

但是在其诱因上却各不相同，下面本文将分析一下能够造成墙体开裂的原因。

1.2.1 地基基础原因而引起的墙体裂缝当地基基础产生不均匀沉降时，其表现形式大多是底层墙体开裂，严重时可能向上继续延伸。

斜裂缝成因是由于地基不均匀沉降，导致墙体承受到剪力，当填充墙受到拉应力超过其抗拉强度时，就会断裂。

当发生局部不均匀沉降时，沉降单元受到上部阻力，窗间的墙体墙受到水平剪力，当墙体强度不足就会导致水平裂缝。

1.2.2 建筑材料或施工质量问题引起的墙体裂缝在框架结构填充墙施工过程中，如果施工顺序或者工艺产生质量问题，那么就会引起墙体的集中裂缝，这种裂缝一般集中于施工不合格部位比较明显。

如果填充墙墙体的材料出现问题，也会导致墙体产生裂缝但是这种裂缝分布没有明显的规律，只存在于同一批次材料形成的墙体中。

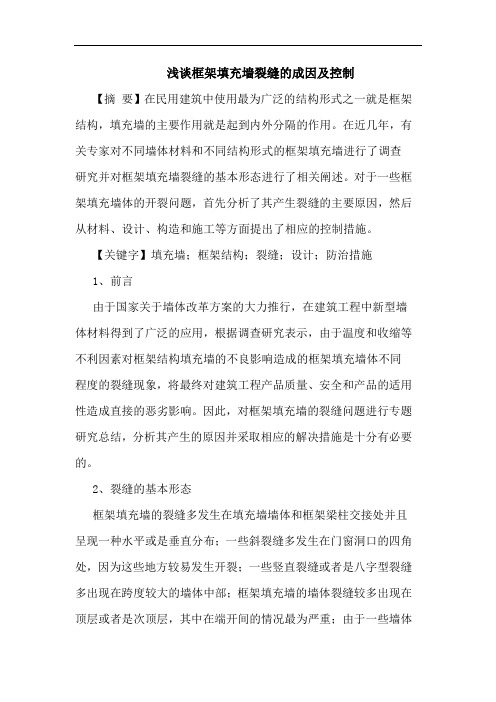

浅谈框架填充墙裂缝的成因及控制【摘要】在民用建筑中使用最为广泛的结构形式之一就是框架结构，填充墙的主要作用就是起到内外分隔的作用。

在近几年，有关专家对不同墙体材料和不同结构形式的框架填充墙进行了调查研究并对框架填充墙裂缝的基本形态进行了相关阐述。

对于一些框架填充墙体的开裂问题，首先分析了其产生裂缝的主要原因，然后从材料、设计、构造和施工等方面提出了相应的控制措施。

【关键字】填充墙；框架结构；裂缝；设计；防治措施1、前言由于国家关于墙体改革方案的大力推行，在建筑工程中新型墙体材料得到了广泛的应用，根据调查研究表示，由于温度和收缩等不利因素对框架结构填充墙的不良影响造成的框架填充墙体不同程度的裂缝现象，将最终对建筑工程产品质量、安全和产品的适用性造成直接的恶劣影响。

因此，对框架填充墙的裂缝问题进行专题研究总结，分析其产生的原因并采取相应的解决措施是十分有必要的。

2、裂缝的基本形态框架填充墙的裂缝多发生在填充墙墙体和框架梁柱交接处并且呈现一种水平或是垂直分布；一些斜裂缝多发生在门窗洞口的四角处，因为这些地方较易发生开裂；一些竖直裂缝或者是八字型裂缝多出现在跨度较大的墙体中部；框架填充墙的墙体裂缝较多出现在顶层或者是次顶层，其中在端开间的情况最为严重；由于一些墙体内部布设有较多的线管，对于这部分开槽后将成为框架填充墙的薄弱部位，最易发生开裂现象；一些较小的不规则的龟裂细纹裂缝可能会出现在外墙面部位。

[1]3、裂缝的成因分析对于上述出现的各种框架填充墙裂缝情况，现进行其相关的成因分析。

我们发现，裂缝产生的原因主要有四方面，分别是温度应力导致的填充墙裂缝、材料问题造成的裂缝、设计构造问题产生的裂缝、施工问题产生的裂缝。

3.1 温度应力产生的填充墙裂缝由于太阳辐射的影响将导致温度沿建筑物高度的分布不同，尤其是在顶层的保温层、楼板、梁和梁附近的墙体部分将产生较大的温度变化。

而在建筑物的顶层部位，框架结构填充墙受到温度影响最明显，最易产生墙体裂缝。

框架结构施工中出现的问题及控制措施 王天宾 林州市兴华建筑公司摘 要：框架结构是由钢筋和混凝土两种物理力学性能不同的材料组成的。

混凝土的抗压能力较强，但抗拉能力较差，当其受拉时易开裂，使构件阐述裂缝；而钢材的抗拉和抗压性能都很高。

将两种材料结合在一起能充分发挥各自所长，协同工作。

关键词：框架结构；施工过程；出现问题；控制对策目前，混凝土的浇筑施工几乎都是用商品混凝土泵送工艺，而且习惯上，各施工单位通常将竖向构件与水平构件分批集中浇筑(即节点区采用楼盖混凝土强度等级浇筑)。

如果要求对其中的梁柱节点进行单独浇筑，那么将导致两方面的问题，首先是供应量及浇筑时间不易控制而导致质量事故，其次是节点区与梁板之间的分隔存在难度，故施工单位不希望大面积采用此方法。

1 框架结构施工中出现的问题1.1 混凝土保护层厚度问题GB 50204—1992 混凝土结构工程施工及验收规范第3.5.8条规定：受力钢筋保护层厚度梁柱允许偏差为±5rflrfl。

但是框架结构施工中，当梁边与柱边平齐时，柱的纵筋必须包梁的纵筋，即梁的纵筋要在柱纵筋的内侧，此时，平齐的梁侧往往容易开裂；另外高层框架结构的顶层角节点处，由于钢筋实际加工的原因，一般会出现角节点外侧钢筋保护层过厚的情况，此处亦往往出现裂缝。

1.2 梁柱节点箍筋施工问题梁柱节点施工的复杂性主要表现为：节点构造复杂，钢筋分布密集，施工难度大，特别是中间柱子钢筋纵横交错，箍筋绑扎不便，采用整体沉梁时节点区下部箍筋无法绑扎，致使梁柱节点部位不放或少放柱子箍筋，留下严重后患。

2 高层建筑施工质量控制措施2.1 高层建筑的强度控制2.1.1 配比的选定工程开工前，一般均要按设计要求配制不同强度等级的混凝土，并都要到法定试验机构做级配试验，待级配报告出来后，根据级配做配合比试验（实验室配比），在实际施工时照此执行。

但问题就在于级配与现场施工过程中是否相符。

有资料统计显示，若因砂的含水率增多，砂率下降2%~3%，混凝土强度将下降 15%～20%，而水泥数量的影响为 5%～20%，石子及砂的级配影响为 5%～20%；水灰比影响为多增 l%，强度降低 5%~10%。

框架填充墙裂缝产生的原因及预防措施赵林冬(河南省第五建筑安装q-程(集团)有限公司，河南郑州450007)工程技术脯要]随着我国经济的飞速发展，在各项工业与民用建筑中，采用钢筋混凝土框架结构和框架剪力墙结构的建筑物越来越多，其填充墙一般采用蒸压加气混凝土块、轻骨料谩凝士．空心砌块等代替传统的实心粘土砖。

该类墙体具有自重轻、降低造价、节省能源的特点，受到建设靴i和施工单位的普遍欢迎。

饫键词】填充墙；裂缝；砌块；混凝土；施工随着我国经济的飞速发展，在各项工业与民用建筑中，采用钢筋混凝土框架结构和框架剪力墙结构的建筑物越来越多，其填充墙一般采用蒸压加气混凝土块、轻骨科混凝土空心砌块等代替传统的实心粘土砖，该类墙体具有自重轻、降低造价、节省能源的特点，受到建设单位和施工单位的普遍欢迎。

但在实际工程中用砌块作填充墙也有不足的一面，就是如果在施工过程中未采取可行有效的措施，极易在填充墙某些部位产生裂缝，裂缝主要出现在填充墙与框架柱、梁底、板底结合处各窗口、预留洞四角等处，直接影响建筑物的观感和使用功能。

因此，只有弄清其产生的原因及特征，才能有针对性地加以预防和控制，避免将来在施工中再出现此类的工程质量问题。

笔者通过工作实践，对生产、设计和施工等多方面慨斓查，想就轻质砌块填充墙体裂缝产生原因及预防措施进行一番探讨。

1出现裂缝的主要原因1)首先是设计构造产生的问题。

设计单位对轻质砌块材质、性能认识不足，缺少经验，考虑不周，在设计中没有采取相应的措施，造成一些设计缺陷。

主要问题有：一是当墙体尺寸与砌块规格不配时，难以用砌块完全填满，造成砌体与砼框架结构的梁、柱、板部位空隙过大，容易开裂：二是在设计中对单片墙体水平长度超过5m的砌体未提出相应的加固措施：三是房地产商为了室内的美观，采用将大量的管线凿墙暗埋的方式：四是在门窗洞及预留洞边等应力集中区，来采取有效的拉结加强措施时，会由于撞击振动引起开裂；五是砌筑砂浆设计强度过低，会使墙煳4度不足，也容易引起裂缝。

关于对混凝土结构砌体填充墙后植拉结筋的管理要求近年来植筋的应用越来越多，目前公司很多在建工程对混凝土框架结构砌体填充墙大都采用了后植拉结筋的方法，最近通过工程质量检查发现，植筋普遍存在质量通病，部分植筋完成后通过检查、试验发现有50%以上不符合要求，这将会造成墙体与混凝土框架结构之间裂缝的产生。

一、问题分析1、从拔出钢筋的状况和对施工管理人员的调查发现。

工程植筋施工时由于施工人员认为是墙体拉结筋，非主要结构构件，未要求有专业资质的单位进行施工，施工时未能按技术要领进行操作，造成植筋不满足设计要求，直接拔出。

2、钻孔深度未达到结构胶性能所需的锚固长度。

3、钻孔后未清扫干净，孔壁尚留有灰粉，影响孔壁与结构胶的粘结力。

4、施工中不是往孔内先注胶，后插筋，而是将结构胶抹在钢筋表面，再随便插入孔内，导致植筋孔内结构胶不密实而影响其粘结力。

5、植入孔内的钢筋未按规定时间养护，而已经砌筑墙体，致使已植钢筋松动，影响其粘结力。

二、管理要求1、对混凝土结构砌体填充墙拉结筋优先采用预埋法留置，后植拉结筋应请具有相关资质的专业单位施工，施工前应根据砌体模数要求在需植筋部位做好标志，防止拉结筋折弯压入砖缝。

2、专业队伍施工中，要求项目部根据施工技术控制要点（详附件）进行检查、督促，保证其植筋质量满足设计要求。

植筋施工与填充墙砌筑时间应保证7天以上，且应留有的检验、检测和养护期。

3、专业队伍完成后，要求其进行采用拉拔仪自行检测，合格后再委托第三方检测。

4、项目部应做好墙体拉结筋的隐蔽验收记录（包括柱与墙拉结筋数量、长度、规格及设置情况）。

15、"要加强对植筋工艺的严格检查，并认真执行集团公司《质量管理条例》，分公司应对所属工程的墙体拉结筋进行检查，并做好相应记录。

凡在已砌筑填充墙时集团公司或分公司部位检查发现植筋不牢固，应立即停止施工，并按《质量管理条例》规定作相应处罚，直至整改完毕复验合格后方能继续施工。

6、此管理要求自发文xx执行。

填充墙砌体应用中存在的问题及应对措施摘要：砌体材料在建筑墙体填充施工中呈现出成本低、方便快捷、防水效果好、耐火性强等一系列优点。

但是这种施工技术在实践环节也容易出现砌体龄期不足、施工前未编制排列图以及技术规范落实不到位的问题。

本文从技术层面分析了此类施工中容易产生的质量问题以及施工单位应该采取的管理措施。

关键词：填充墙；砌体应用；问题；对策Abstract: Masonry materials present a series of advantages in the construction of building wall filling, such as low cost, convenience and quickness, good waterproof effect, and strong fire resistance. However, this kind of construction technology is also prone toproblems such as insufficient age of the masonry, no arrangement diagrams before construction, and inadequate implementation oftechnical specifications. This article analyzes the quality problems that are likely to occur in this type of construction and the management measures that the construction unit should take from the technical level.Keywords: infill wall; application of masonry; problems; countermeasures引言：使用未达到龄期的砌块、不编制砌块排列图就盲目施工，不重视砌体施工的工艺要求，这些都是填充墙砌体应用中常见的问题，施工单位在作业过程中必须严格遵守技术要求、控制好砌体的龄期、避免产生墙体裂纹。
