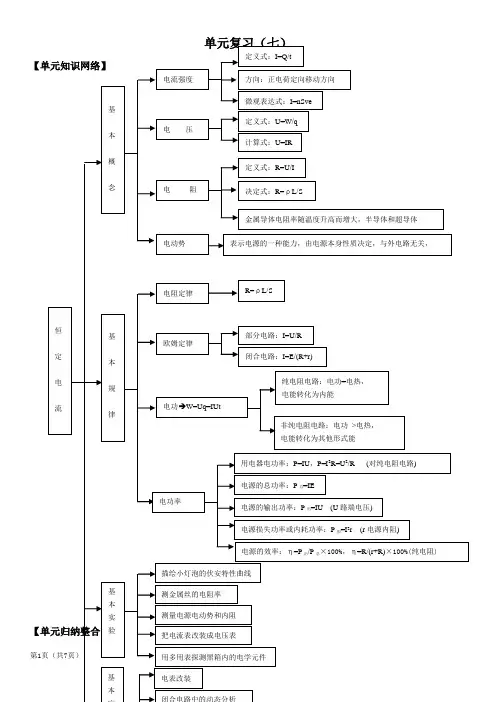

第1页（共8页） 单元复习（七）

【单元知识网络】

电源的效率：η=P出/P总×100%，η=R/(r+R)×100%(纯电阻)

恒

定

电

流

基

本

概

念

基

本

规

律 电流强度

电 压

电 阻

电动势 定义式：I=Q/t

微观表达式：I=nSve 方向：正电荷定向移动方向

定义式：U=W/q

计算式：U=IR

定义式：R=U/I

决定式：R=ρL/S

金属导体电阻率随温度升高而增大，半导体和超导体

基本实验 表示电源的一种能力，由电源本身性质决定，与外电路无关，

电阻定律

欧姆定律

电功W=Uq=IUt

电功率 R=ρL/S

部分电路：I=U/R

闭合电路：I=E/(R+r)

纯电阻电路：电功=电热，

电能转化为内能

非纯电阻电路：电功 >电热，

电能转化为其他形式能

用电器电功率：P=IU，P=I2R=U2/R (对纯电阻电路)

电源的总功率：P总=IE

电源的输出功率：P出=IU (U路端电压)

电源损失功率或内耗功率：P损=I2r (r电源内阻)

描绘小灯泡的伏安特性曲线

测金属丝的电阻率

测量电源电动势和内阻

把电流表改装成电压表

用多用表探测黑箱内的电学元件

基电表改装

第2页（共8页） 【单元归纳整合】

一、知识特点

本章知识的突出特点有“三多”：

1.概念多：描述电路特征的物理量有：电流、电压、电阻、电动势、电功、电功率、热功率等.

2.规律多：如电阻定律、部分电路欧姆定律、焦耳定律、闭合电路欧姆定律.

3.实验多：如测定金属电阻率、描绘小灯泡的伏安特性曲线、测定电源的电动势和内阻、练习使用多用电表等.

二、复习方法及重点难点突破

1.复习方法

(1)正确理解有关电路的基本概念和基本规律，掌握基本规律的使用范围和适用条件，掌握电路分析和计算的基本方法.

4位加减法并行运算电路(包括拓展8位)

二○一二～二○一三学年 第一学期

电子信息工程系

脉冲数字电路课程设计

报告书

班 级： 电子信息工程(DB)1004班

课程名称： 脉冲数字电路课程设计

学 时： 1 周

学生姓名：

学 号：

指导教师： 廖宇峰

二○一二年 九 月

一、设计任务及主要技术指标和要求

➢ 设计目的

1. 掌握加/减法运算电路的设计和调试方法。

2. 学习数据存储单元的设计方法。

3. 熟悉集成电路的使用方法。

➢ 设计的内容及主要技术指标

1． 设计4位并行加/减法运算电路。

2． 设计寄存器单元。

3． 设计全加器工作单元。

4． 设计互补器工作单元。

5． 扩展为8位并行加/减法运算电路（选作）。

➢ 设计的要求

1． 根据任务，设计整机的逻辑电路，画出详细框图和总原理图。

2． 选用中小规模集成器件（如74LS系列），实现所选定的电路。提出器材清单。

3． 检查设计结果，进行必要的仿真模拟。

二、方案论证及整体电路逻辑框图

➢ 方案的总体设计

步骤一 因为参与运算的两个二进制数是由同一条数据总线分时串行传入，而加法运算的时候需要两个数的并行输入。所以需要两个寄存器分别通过片选信号，依次对两个二进制进行存储，分别在寄存器的DcBAQQQQ端口将两个4位二进制数变成并行输出；

步骤二 为了便于观察置入两个4位二进制数的数值大小，根据人们的习惯，在寄存器的输出端，利用两个七段译码器将二进制数转化为十进制数；

步骤三 通过开关选择加/减运算方式；

步骤四 若选择加法运算方式，对所置入数送入加法运算电路进行运算；

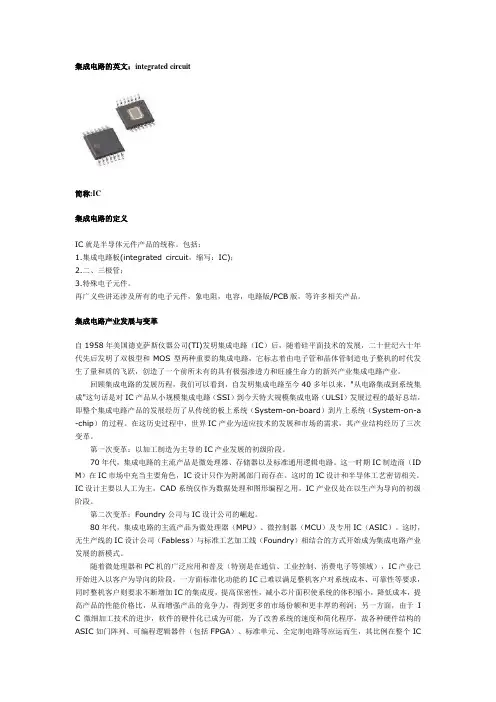

集成电路的英文：integrated circuit

简称:IC

集成电路的定义

IC就是半导体元件产品的统称。包括：

1.集成电路板(integrated circuit，缩写：IC)；

2.二、三极管；

3.特殊电子元件。

再广义些讲还涉及所有的电子元件，象电阻，电容，电路版/PCB版，等许多相关产品。

集成电路产业发展与变革

自1958年美国德克萨斯仪器公司(TI)发明集成电路（IC）后，随着硅平面技术的发展，二十世纪六十年代先后发明了双极型和MOS型两种重要的集成电路，它标志着由电子管和晶体管制造电子整机的时代发生了量和质的飞跃，创造了一个前所未有的具有极强渗透力和旺盛生命力的新兴产业集成电路产业。

回顾集成电路的发展历程，我们可以看到，自发明集成电路至今40多年以来，"从电路集成到系统集成"这句话是对IC产品从小规模集成电路（SSI）到今天特大规模集成电路（ULSI）发展过程的最好总结，即整个集成电路产品的发展经历了从传统的板上系统（System-on-board）到片上系统（System-on-a-chip）的过程。在这历史过程中，世界IC产业为适应技术的发展和市场的需求，其产业结构经历了三次变革。

第一次变革：以加工制造为主导的IC产业发展的初级阶段。

70年代，集成电路的主流产品是微处理器、存储器以及标准通用逻辑电路。这一时期IC制造商（IDM）在IC市场中充当主要角色，IC设计只作为附属部门而存在。这时的IC设计和半导体工艺密切相关。IC设计主要以人工为主，CAD系统仅作为数据处理和图形编程之用。IC产业仅处在以生产为导向的初级阶段。

第二次变革：Foundry公司与IC设计公司的崛起。

80年代，集成电路的主流产品为微处理器（MPU）、微控制器（MCU）及专用IC（ASIC）。这时，无生产线的IC设计公司（Fabless）与标准工艺加工线（Foundry）相结合的方式开始成为集成电路产业发展的新模式。

焦作市第十七中学 刘明臣

第 1 页 共 7 页 欧姆定律复习和巩固

知识网络

重难点聚焦

1．欧姆定律公式中的三个物理量应是对同一部分电路而言；计算时单位一定要统一；会用欧姆定律的变形公式求电压和电阻。

2．根据欧姆定律分析电表的变化问题及分析电路的故障。这既是本章的难点，也是中考热点。此类型题分两种情况：①是电路里滑动变阻器滑片滑动时，会引起电路里一系列物理量的变化，不管变阻器是串联在电路里还是并联在电路里，当变阻器连入电路里的阻值变大时，电路里的总阻值都变大，总电流都变小，然后根据欧姆定律再进行分析；②开关闭合或断开时，关键是分析电路的构成。

3．根据欧姆定律求极值问题。为了保护电流表，电流不能超过0.6A或3A量程;为了保护电压表,电压不能超过3V或15V,可按电流表和电压表的量程,求电阻的临界值,再根据欧姆定律求极值。

4.选择题中的定性判断和定量计算是电学的核心,是中考的重点和热点,题目中等难度或中等难度以上，要求时刻围绕欧姆定律以及串、并联电路中电流、电压、电阻的特点来进行,要熟记串联电阻的分压作用和并联电阻的分流作用。

5.安全用电的常识:熟记几种电压值;知道电压越高越危险;了解预防触电及触电救护知识;注意防雷。㈠欧姆定律

1．探究电流与电压、电阻的关系

①提出问题：电流与电压电阻有什么定量关系？

②制定计划，设计实验：要研究电流与电压、电阻的关系，采用的研究方法是：控制变量法。即：保持电阻不变，改变电压研究电流随电压的变化关系；保持电压不变，改变电阻研究电流随电阻的变化关系。

③进行实验，收集数据信息：（会进行表格设计）

④分析论证：（分析实验数据寻找数据间的关系，从中找出物理量间的关系，这是探究物理规律的常用方法。）

⑤得出结论：在电阻一定的情况下，导体中的电流与加在导体两端的电压成正比；在电压不变的情况下，导体中的电流与导体的电阻成反比。
