复杂电路的简化方法

复杂电路的简化
(一）电路简化的原那么
（1）无电流的支路能够去除；
（2）等电势的各点能够归并；
（3）理想导线能够任意长短；
（4）理想电压表能够为断路，理想电流表能够为短路；
（5）电压稳固时电容器能够为断路。

(二)电路简化的方式
（1）电流分支法：
①先将各结点用字母标出；
②判定各支路元件的电流方向（假设电路原无电压电流，可假设在总电路两头加上电压后判定）；
③按电流流向，自左到右将各元件、结点、分支一一画出；
④将画出的等效图加工整理。

（2）等势点排列法：
①先将各结点用字母标出；
②判定各结点电势的高低（假设原电路未加电压，可先假设加上电压）；
③将各结点按电势高低自左到右排列，再将各结点间的支路画出；
④画出的等效电路图。

(三)例题：
1.在右边空白处画等效电路：
2.别离画出AD接电源和AB接电源时的等效电路图：
3.已知R1=R2=R3=R4=R,计算A、B间的总电阻
4.由5个1Ω电阻连成的如图1所示的电路，导线的电阻不计，那么A、B间的等效电阻为________Ω。

答案：总电阻为Ω。

5.如以下图所示，设R1=R2=R3=R4=R，求开关S闭合和开启时的AB两头的电阻比？
6.在右边空白处画出等效电路图：
7.画出电键断开和闭合时的等效电路图：
8.画出等效电路图。

闭合电路的故障分析
1、定义：电路中的一部分发生短路或者断路，经分析，找出故障原因。

2、方法：A：用仪表查故障
B：用动态分析、排除法、图像法分析故障
短路处特点：有电流通过而电压为零
断路处特点：电路电压不为零而电流为零
例：在图中，当电键K闭合后，两只小灯泡发光，电压表示数为4伏。

过了2分钟，电压表示数为0，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有：
分析：电压表示数为0，其原因有三：1.电压表没有接好或电压表损坏；2.小灯L2短路；3.小灯L1断路。

起先，电压表有示数，说明不存在原因1的情况。

那么还有两种情况都是可能的。

2014-01教学研究己做得不对的地方,评价的目的达到了,这就够了。

五、注重教学反思,促进课堂教学的有效性教无定法,教学是一门遗憾的艺术。

因为我们教师不是圣人,一堂课不会十全十美。

所以,我们自己每上一节课,都要进行深入的剖析、反思,对每一个教学环节预设与实际吻合、学生学习状况、教师调控状况、课堂生成状况等方面认真进行总结,找出有规律的东西,在不断“反思”中学习。

例如,有一群鸽子和一些鸽笼,如果每个鸽笼住6只,则剩余3只鸽子无鸽笼可住,如果再飞来5只鸽子,连同原来的鸽子,每个鸽笼刚好住8只鸽子,原来有多少只鸽子和多少个鸽笼?分析:先设鸽笼的个数子x个,则在鸽笼里的有6x只,再加来剩余的3只,共有(6x+3)只,根据鸽子数不变,可列得6x+3=8x-5;方法二:设鸽子,然后从鸽笼相等找等量关系,我自己认为,这一题我采用了一题多解,学生应该收获很大,等下课后有学生跑来找我说:“老师,其实这样列6x+3+5=8x,原来的鸽子再飞来5只才刚好住8只鸽子更好理解。

”反思:这个例题的讲解我虽从多个角度去解这个题,想通过这个培养学生一题多解的能力,但没有关注到学生的解题思维过程。

总之,新课标理念下的数学有效教学方法是多样的,只要深刻领会初中数学有效教学的内涵,引导学生积极参与课堂教学,使学生在学数学的过程中体验和掌握数学方法,激活学生思维,激发学生的兴趣,真正以学生为本,从学生的实际出发,促进各个层面的学生得到最大限度的发展和提升,这样的课堂就是高效的,也是我们不断追求的目标。

(作者单位广西民族师范学院附属中学)•编辑张珍珍一、初中物理电路学习存在的问题1.复杂电路不复杂,其实初中物理中的电路并不复杂,可是对于刚刚接触到电路理论知识的中学生来说,他们对电路知识不懂,对电路中的理论并不是特别的理解。

因此,一些简单的电路对于中学生来说,也显得比较复杂。

2.人为复杂化电路,一些练习题中,经常会出现看似特别复杂的线路图,学生无从下手,不知道如何分析,还有就是出题教师在考试的时候,为了检测学生对某个知识点的了解程度,故意将电路复杂化,诱导学生在解题中出现错误。

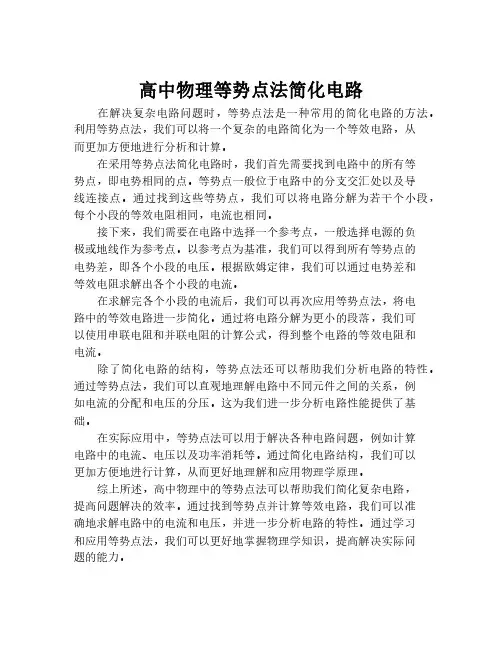

高中物理等势点法简化电路在解决复杂电路问题时，等势点法是一种常用的简化电路的方法。

利用等势点法，我们可以将一个复杂的电路简化为一个等效电路，从而更加方便地进行分析和计算。

在采用等势点法简化电路时，我们首先需要找到电路中的所有等势点，即电势相同的点。

等势点一般位于电路中的分支交汇处以及导线连接点。

通过找到这些等势点，我们可以将电路分解为若干个小段，每个小段的等效电阻相同，电流也相同。

接下来，我们需要在电路中选择一个参考点，一般选择电源的负极或地线作为参考点。

以参考点为基准，我们可以得到所有等势点的电势差，即各个小段的电压。

根据欧姆定律，我们可以通过电势差和等效电阻求解出各个小段的电流。

在求解完各个小段的电流后，我们可以再次应用等势点法，将电路中的等效电路进一步简化。

通过将电路分解为更小的段落，我们可以使用串联电阻和并联电阻的计算公式，得到整个电路的等效电阻和电流。

除了简化电路的结构，等势点法还可以帮助我们分析电路的特性。

通过等势点法，我们可以直观地理解电路中不同元件之间的关系，例如电流的分配和电压的分压。

这为我们进一步分析电路性能提供了基础。

在实际应用中，等势点法可以用于解决各种电路问题，例如计算电路中的电流、电压以及功率消耗等。

通过简化电路结构，我们可以更加方便地进行计算，从而更好地理解和应用物理学原理。

综上所述，高中物理中的等势点法可以帮助我们简化复杂电路，提高问题解决的效率。

通过找到等势点并计算等效电路，我们可以准确地求解电路中的电流和电压，并进一步分析电路的特性。

通过学习和应用等势点法，我们可以更好地掌握物理学知识，提高解决实际问题的能力。

初中物理 | 10大原则7大步骤彻底搞定电路简化问题（附经典例题）电路问题是初中物理比较难的知识，也是中考很重要的一部分，占中考物理分数的40%。

很多同学遇到电路类的题目，摆在面前的第一个问题就是不会简化电路图。

电路简化的基本原则初中物理电学中的复杂电路可以通过如下原则进行简化：第一：不计导线电阻，认定R线≈0。

有电流流过的导线两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。

第二：开关闭合时等效于一根导线；开关断开时等效于断路，可从电路两节点间去掉。

开关闭合有电流流过时，开关两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。

第三：电流表内阻很小，在分析电路的连接方式时，有电流表的地方可看作一根导线。

第四：电压表内阻很大，在分析电路的连接方式时，有电压表的地方可视作断路，从电路两节点间去掉．第五：用电器(电阻)短路：用电器(电阻)和导线(开关、电流表)并联时，用电器中无电流通过(如下图示)，可以把用电器从电路的两节点间拆除(去掉)。

第六：滑动变阻器P a段被导线（金属杆）短接不工作，去掉P a段后，下图a变为图b。

第七：根据串、并联电路电流和电压规律“串联分压、并联分流”分析总电流、总电压和分电流、分电压的关系。

第八：电流表和哪个用电器串联就测哪个用电器的电流，电压表和哪个用电器并联就测哪个用电器的电压。

判断电压表所测量的电压可用滑移法和去源法。

第九：电压表原则上要求并联在电路中，单独测量电源电压时，可直接在电源两端。

一般情况下，如果电压表串联在电路中，测得的电压是电源两端电压（具体情况见笔记）。

电流表直接接在电源两端会被烧坏，且让电源短路，烧坏电源。

第十：如果导线上（节点之间）没有用电器（开关，电流表除外），那么导线上的各点可以看做是一个点，可以任意合并、分开、增减。

（此法又称节点法）例如：电路简化步骤第一步：按照题目要求将断开的开关去掉，将闭合的开关变成导线。

第二步：将电流表变成导线（视具体情况也可保留）。

高中物理复杂电路的简化嘿，同学们！咱今天来聊聊高中物理复杂电路的简化呀！这可真是个有趣又有点头疼的事儿呢！你想想看，那些电路就像一团乱麻，各种电阻、电容、电感啥的交织在一起，简直让人眼花缭乱！但别怕，咱有办法把这团乱麻给理清楚。

就好比你要去一个陌生的地方，一开始看着地图觉得乱七八糟的，不知道该咋走。

但只要你静下心来，一点点分析，找出关键的路线，那就能轻松找到目的地啦！电路简化也是一样的道理。

咱先从最简单的开始，把那些明显的串联、并联关系找出来。

串联就像是串珠子，一个接一个，电流只有一条路可走；并联呢，就像岔路口，电流可以分成好几条路走。

这不难理解吧？然后呢，咱再看看有没有可以等效替换的部分。

比如说，几个电阻组合起来的效果和一个特定电阻一样，那咱就把它们换成那个特定电阻，这不就简单多啦？这就好像你有一堆零钱，换成一张整钱，多方便呀！有时候遇到一些复杂的电路图，别急着发愁。

你就把它当成一个谜题，一点点去解开。

你可以从电源出发，顺着电流的方向走，看看都经过了哪些元件，它们之间是啥关系。

还有啊，别小看了那些小小的符号和线条，它们可都有大用处呢！就像密码一样，你得破解它们才能读懂电路的秘密。

再给大家举个例子吧，想象一下电路是一个大迷宫，你就是那个要找到出口的人。

你得仔细观察迷宫的结构，找到最快捷的路。

有时候可能会走一些弯路，但别灰心，多尝试几次，总会找到正确的路。

简化复杂电路就像是一场冒险，虽然过程中可能会遇到一些困难，但当你成功简化后，那种成就感简直无与伦比！你会发现，原来那些看似复杂的电路也不过如此嘛！所以啊，同学们，别害怕复杂电路。

只要我们有耐心，有方法，就一定能把它们搞定！让我们一起在电路的海洋里畅游，探索其中的奥秘吧！相信自己，我们一定行！。

复杂电路的简化方式一. “拆除法”冲破短路障碍短路往往是因开关闭合后，利用电器（或电阻）两头被导线直接连通而造成的，初学者难以识别。

图1即为常见的短路模型。

一根导线直接接在用电器的两头，电阻R被短路。

既然电阻R上没有电流通过，故可将电阻从电路中“拆除”，拆除后的等效电路如图2所示。

图1图2二. “分断法”冲破滑动变阻器的障碍较复杂的电路图中，常通过移动变阻器上的滑片来改变自身接入电路中的电阻值，从而改变电路中的电流和电压，从而阻碍咱们对电路作出明确的判定。

滑动变阻器的接入电路的一样情形如图3所示。

若如图4示的接法，同窗们就难以判定。

现在可将滑动变阻器看做是在滑片P处“断开”，把其分成AP和PB两个部份，即等效成图5的电路，其中PB部份被短路。

当P从左至右滑动时，变阻器接入电路的电阻AP部份慢慢变大；反之，AP部份慢慢变小。

图3图5三. 冲破电压表的障碍1. “滑移法”确信测量对象所谓“滑移法”确实是把电压表正、负接线柱的两根引线顺着导线滑动至某用电器（或电阻）的两头，从而确信测量对象的方式，可是滑动引线时不可绕过用电器和电源（可绕电流表）。

如图6，用“滑移法”将电压表的下端滑至电阻R1左端，不难确信，电压表测量的是R1和R2两头的总电压；将电压表的上端移至R3右端，也可确信电压表测量的是R3两头电压，同时也测的是电源电压。

2. “用拆除法”确信电流路径因为电压表的理想内阻无穷大，通过它的电流为零，可将其从电路中“拆除”，即便电压表两头断开，来判定电流路径。

如图6所示，用“拆除法”不难确信，R1和R2串联，再与R3并联。

图6四. “去掉法”冲破电流表的障碍由于电流表的存在，关于弄清电流路径，简化电路存在障碍。

因电流表的理想内阻为零，故可采纳“去掉法”排除其障碍，即将电流表从电路中“去掉”，并将连接电流表的两个接线头连接起来。

如图7，去掉电流表后取得的等效电路如图8所示。

如此就能够够很清楚地看清电路的结构了。

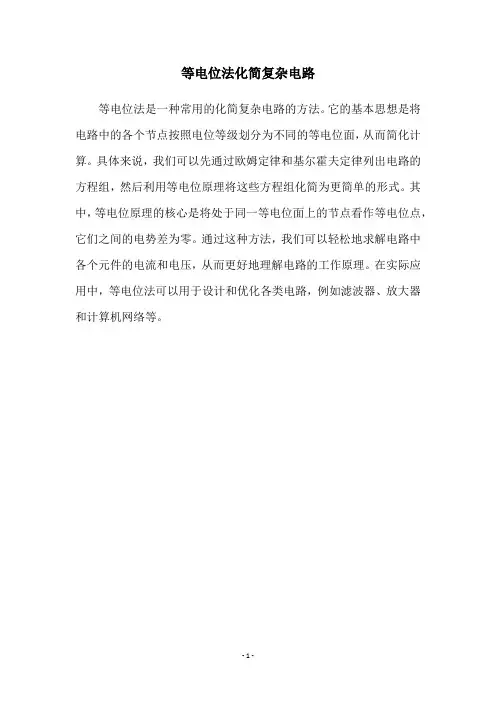

等电位法化简复杂电路
等电位法是一种常用的化简复杂电路的方法。

它的基本思想是将电路中的各个节点按照电位等级划分为不同的等电位面，从而简化计算。

具体来说，我们可以先通过欧姆定律和基尔霍夫定律列出电路的方程组，然后利用等电位原理将这些方程组化简为更简单的形式。

其中，等电位原理的核心是将处于同一等电位面上的节点看作等电位点，它们之间的电势差为零。

通过这种方法，我们可以轻松地求解电路中各个元件的电流和电压，从而更好地理解电路的工作原理。

在实际应用中，等电位法可以用于设计和优化各类电路，例如滤波器、放大器和计算机网络等。

- 1 -。

大学简化电路的方法大学简化电路的方法有很多，以下是一些常用的方法和技巧。

1. 序列法（串联法）：将多个电阻、电容或电感等组件连接在一起，并按照其在电路中的位置进行简化。

可以通过求和得到整个电路中的等效电阻、电容或电感。

2. 并联法：当电路中存在多个并联的电阻、电容或电感时，可以将它们简化为一个等效的电阻、电容或电感。

并联法的关键是利用公式来计算并联电阻、并联电容或并联电感的值。

3. 单电源简化法：在电路分析中，有时可以将多个电源简化为一个等效的电源。

这样可以减少计算的复杂性，并使电路更容易分析。

4. 理想电源简化法：当电源电压非常大（理论上无穷大）或电源电流非常小（理论上为零）时，可以将其简化为一个理想的电源。

使用理想电源简化法可以大大简化电路分析的过程。

5. 叠加法：叠加法是一种将不同源简化的方法。

通过分别考虑每个源的作用，可以将电路简化为只有一个源起作用的情况。

然后，将每个源的贡献叠加起来，得到最终的结果。

6. 共模与差模简化：在差动放大器等电路中，可以将输入信号看作是共模信号和差模信号的叠加。

通过差模与共模的简化，可以更容易地分析电路。

7. Thevenin等效电路简化法：Thevenin定理指出，任何线性电路可以用一个电压源和一个串联电阻来等效。

在分析复杂电路时，可以使用Thevenin等效电路简化电路，从而简化计算过程。

8. Norton等效电路简化法：类似于Thevenin定理，Norton定理指出，任何线性电路可以用一个电流源和一个并联电阻来等效。

使用Norton等效电路简化电路可以使分析更加简单。

9. KCL（Kirchhoff电流定律）和KVL（Kirchhoff电压定律）：KCL和KVL是电路分析的基本原理。

根据KCL和KVL可以建立电路中各节点和回路的方程，从而进行电路简化和计算。

10. 网络简化法：对于大规模复杂电路，可以使用网络简化法来简化电路。

网络简化法包括电路重要性排序、删边法、裂网法等。

电路的简化与等效电路简化和等效是电子电路设计和分析中的重要概念。

简化和等效可以使复杂的电路变得更易理解和计算，从而提高电路设计的效率。

本文将介绍电路简化和等效的概念、方法和应用。

一、电路简化的概念与方法电路简化是指将复杂的电路转变为更简单的形式，但保持电路特性不变。

电路简化的目的是减少计算量、提高计算效率，并更好地理解电路的工作原理。

下面介绍几种常见的电路简化方法。

1.1 串联电阻简化当电路中存在多个串联电阻时，可以将它们简化为一个等效电阻。

串联电阻的等效电阻值等于各个电阻的总和。

通过串联电阻的简化，可以将多个电阻的计算合并为一个电阻的计算，从而简化了电路的分析。

1.2 并联电阻简化当电路中存在多个并联电阻时，可以将它们简化为一个等效电阻。

并联电阻的等效电阻值等于各个电阻的倒数之和的倒数。

通过并联电阻的简化，可以将多个电阻的计算合并为一个电阻的计算，减少了分析电路的复杂度。

1.3 电容简化当电路中存在多个串联电容时，可以将它们简化为一个等效电容。

串联电容的等效电容值等于各个电容的总和。

通过电容的简化，可以减少电路中的电容数量，方便计算和分析电路的特性。

1.4 电感简化当电路中存在多个并联电感时，可以将它们简化为一个等效电感。

并联电感的等效电感值等于各个电感的总和。

通过电感的简化，可以减少电路中的电感数量，提高电路分析的效率。

二、电路等效的概念与应用电路等效是指将一个复杂的电路替换为一个具有相同功能的简单模型，该模型与原电路在特定条件下具有相同的电学特性。

电路等效的目的是简化电路分析和设计，提高分析和设计的效率。

下面介绍几种常见的电路等效方法。

2.1 等效电阻对于复杂的电路网络，可以用一个等效电阻来简化。

等效电阻可以模拟整个电路网络的行为，并且能够使得计算和分析更加简单。

2.2 等效电流源有些情况下，复杂的电路可以用一个等效电流源来表示。

等效电流源可以将复杂的电路简化为一个等效的电流源模型，从而方便进行分析和计算。
