电厂热工自动控制系统
电厂热工自动控制系统
单元机组的自动调节系统
¾ ¾ ¾ ¾ ¾
机组功率－转速调节系统 汽温控制系统（过热、再热）
水位控制系统（凝汽器、除氧器、汽包）
燃烧控制系统（燃料、风量、炉膛压力及一、二次风配比控制） 其它单回路控制系统
第一部分 汽温控制系统
一、 过热汽温控制系统
1. 任务
温度过高，可能造成过热器、蒸气管道和汽轮机的高压部分金属损坏；
温度过低，会引起电厂热耗上升，并使汽轮机轴向推力增大造成推力轴承过载，还会引起汽轮机末级叶片蒸汽湿度增加，降低汽轮机内效率，加剧对叶片的腐蚀
控制要求：最大控制偏差不超过±10℃，长期偏差不超过±5℃
规定要求：
2. 静态特性
过热器的传热形式、结构、布置将直接影响其静态特性。大容量锅炉一般采用对流过热器、辐射过热器和屏式过热器交替串连布置。
过热器出口温度
对流式
3. 动态特性
蒸汽流量变化、热烟气的热量变化、减温水流量变化 相同点：均为有迟延的惯性环节
辐射式
不同点：特性参数有较大区别 蒸汽流量变化扰动下，汽温的迟延和惯性较小 烟气扰动与蒸汽流量扰动相似，汽温反映较快 减温水流量扰动由于管道较长，汽温反应较慢
4. 控制方案 串级控制
导前微分控制
过热器减温器出口温度
TE4001
TE4025
末级过热器出口温度
TE4024
LDC指令
过热器减温水阀
控制逻辑
静态特性：纯对流特性
动态特性：更容易受负荷、燃烧工况等干扰的影响，温度变化幅度较大
调节手段：烟气再循环、尾部烟道挡板、喷燃器摆角、喷水减温
烟气再循环：
尾部烟道烟气抽至炉膛底部，降低炉膛温度，减少炉膛的辐射传热，从而提高炉膛出口烟气的温度和流速。使再热器的对流传热加强，达到调温的目的。
10级热动《电厂热工过程自动控制》
1． 掌握自动控制系统中常用的基本术语。
被控量 被控对象 给定值 扰动 控制量 控制对象
2． 掌握自动控制系统常见的分类方法，并能够判别实际系统所属类别。
按生产过程中被控量所希望保证的数值分 恒值控制系统(过热汽温控制系统 再热汽温控制系统) 程序控制系统 随机控制系统
根据控制系统内部结构分类 闭环控制系统（反馈控制系统） 开环控制系统 复合控制系统
3． 掌握被控对象分类方法、各类对象的动态特性曲线及其平衡特性。
有自平衡能力的 无自平衡能力的
有自平衡能力对象：被控对象收到扰动后平衡被破坏，不需要外来的控制作用，而依靠被控量自身变化使对象重新恢复平衡的特性，称为对象的自平衡特性，具有这种特性的被控对象就是有自平衡能力的被控对象。
￥
无自平衡能力对象：当这种被控量平衡关系破坏后，被控量以一定的速度继续变化下去而不会自动地在新的水平上恢复平衡，具有这种现象的对象成为无自平衡能力对象。
4． 控制器有哪些基本动作规律各种动作规律的阶跃响应曲线，控制动作的特点、参数变化对其控制过程的影响。
比例控制P（有差调节）比例带减小，控制系统稳定性变差，比例带太小将使系统不稳定，系统稳定时 比例带越小 静态误差越小 但被控量振荡加剧
积分控制I（无差调节） 积分时间T1越小 积分作用越强 调节阀的动作越快 就越容易引起和加剧振荡
但与此同时 振荡频率将越来越高
而最大动态偏差则越来越小 被控量最后都没有静态偏差。
微分控制D（超前调节） 有某种程度的预见性
5． 被控对象控制通道、扰动通道的特性对控制质量的影响。
扰动通道 （扰动和被控量之间的信息通道）1、放大系数增大 静态偏差也增大 所以扰动通道的放大系数越小越好 对控制越有利 2、时间常数越大 阶次m越高，被控量受到扰动后的动态偏差就较小，这将有利于控制。
控制通道 （控制作用和被控量之间的信息通道）1、放大系数增大 静态偏差减小 有利控制 2、时间常数越大 阶次n越大 控制作用就较迟缓
1
（2022最新）热工测量与自动控制重点总结
热工测量与自动控制重点总结
第一章测量与测量仪表的基本知识
1测量：是人们对客观事物取得数量观念的一种认识过程。人们通过试验和对试验数据的分析计算，求得被测量的值。2测量方法：是实现被测量与标准量比较的方法，分为直接测量、间接测量和组合测量。3按被测量在测量过程中的状态不同，有分为静态和动态测量。4测量系统的测量设备：由传感器、交换器或变送器、传送通道和显示装置组成。5测量误差的分类：1）系统误差2）随机误差3）粗大误差6按测量误差产生来源：1）仪表误差或设备误差2）人为误差3）环境误差4）方法误差或理论误差5）装置误差6）校验误差.7测量精度：准确度、精密度、精确度。8仪表的基本性能：一般有测量范围、精度、灵敏度及变差。9精度：是所得测量值接近真实值的准确程度，以便估计到测量误差的大小。10仪表的灵敏限是指能够引起测量仪表动作的被测量的最小变化量，故友称为分辨率或仪表死区。
第二章1产生误差的原因：1）测量方法不正确2）测量仪表引起误差3）环境条件引起误差4）测量的人员水平和观察能力引起的误差。2函数误差的分配：1）按等作用原则分配误差2）按可能性调整误差3）验算调整后的总误差。
第三章温度测量1温标：是温度数值化的标尺。他规定了温度的读数起点和测量温度的基本单位。2热电偶产生的热电势由接触电势和温 2
差电势组成。3热电偶产生热电势的条件是：1）两热电极材料相异2）两接点温度相异.4热电偶的基本定律：1）均质导体定律2）中间导体定律3）中间温度定律。4补偿电桥法：是采用不平衡电桥产生的电势来补偿电偶因冷端温度变化而引起的热电势的变化值。5电阻温度计的传感器是热电阻，热电阻分为金属热电阻和半导体热敏电阻两类。6热电阻温度计测温度的特点：1）热电阻测温度精度高，测温范围宽，在工业温度测量中，的到了广泛的应用。2）电阻温度系数大，电阻率大，化学、物理性能稳定，复现性好，电阻与温度的关系接近线性以及廉价。3）当热电阻材料的电阻率大时，热电阻体积可做的小一些，热容量和热惯性就小，响应快。7热电偶的校验通常采用比较法和定点法。热电偶的检定：是对热电偶的热电势与温度的已知关系进行检验。8薄膜热电偶：用真空蒸等方法使两种热电极材料（金属）蒸镀到绝缘基板上，二者牢固的结合在一起，形成薄膜状接点。9冷端温度补偿的方法：1）冷端温度校正法2)补偿导线法3）仪表机械零点调整法4）冰浴法5）补偿电桥法

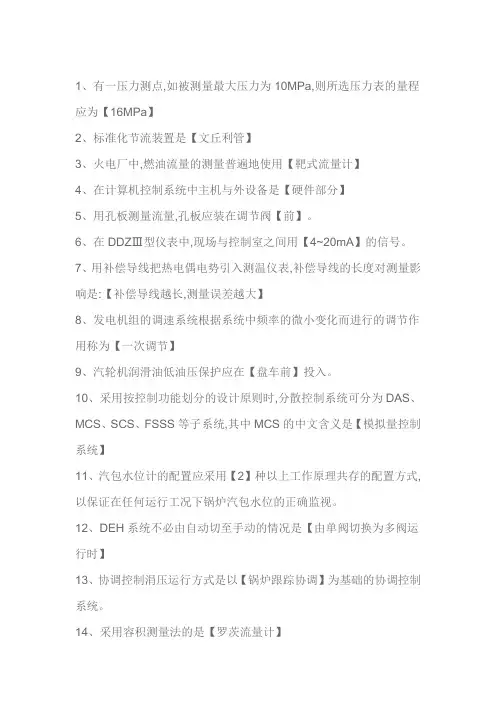

1、有一压力测点,如被测量最大压力为10MPa,则所选压力表的量程应为【16MPa】
2、标准化节流装置是【文丘利管】
3、火电厂中,燃油流量的测量普遍地使用【靶式流量计】
4、在计算机控制系统中主机与外设备是【硬件部分】
5、用孔板测量流量,孔板应装在调节阀【前】。
6、在DDZⅢ型仪表中,现场与控制室之间用【4~20mA】的信号。
7、用补偿导线把热电偶电势引入测温仪表,补偿导线的长度对测量影响是:【补偿导线越长,测量误差越大】
8、发电机组的调速系统根据系统中频率的微小变化而进行的调节作用称为【一次调节】
9、汽轮机润滑油低油压保护应在【盘车前】投入。
10、采用按控制功能划分的设计原则时,分散控制系统可分为DAS、MCS、SCS、FSSS等子系统,其中MCS的中文含义是【模拟量控制系统】
11、汽包水位计的配置应采用【2】种以上工作原理共存的配置方式,以保证在任何运行工况下锅炉汽包水位的正确监视。
12、DEH系统不必由自动切至手动的情况是【由单阀切换为多阀运行时】
13、协调控制涓压运行方式是以【锅炉跟踪协调】为基础的协调控制系统。
14、采用容积测量法的是【罗茨流量计】 15、氧化锆氧量计要得到准佳确的测量结果,其工作温度必须在【850°左右】
16、在计算机控制系统中,计算机的输入和输出信号是【数字信号】
17、低噪音调节阀常用的是【套筒阀】
18、我们常提到的PLC是【可编程序控制器】。
19、通过移动特性曲线使频率恢复到额定值,这种调节作用称为【二次调节】。
20、热工信号和保护装置能否正常运行,将直接影响到设备、人身的安全。因此,应该在【主设备启动前】投入。
21、火力发电厂中,测量主蒸汽流量的节流装置多选用【B标准佳喷】。
22、在协调控制系统的运行方式中最为完善、功能最强的方式是【协调控制方式】
23、设备送电后CRT上显示的颜色状态为【绿色】。
24、发电机组的联合控制方式的机跟炉运行方式、炉跟机运行方式、手动调节方式由运行人员【根据机、炉设备故障情况】来选择。
