结构力学考试题及答案
【篇一：《结构力学》期末考试试卷(a、b卷-含答案)】
>一、 填空题（20分）（每题2分）
1.一个刚片在其平面内具有3 一个点在及平面内具有自由
度；平面内一根链杆自由运动时具有 3 个自由度。
2.静定结构的内力分析的基本方法，隔离体上建立的基本方程是程 。
3.杆系结构在荷载，温度变化，支座位移等因素作用下会产生和
4.超静定结构的几何构造特征是
5.对称结构在对称荷载作用下，若取对称基本结构和对称及反对称未知力，则其
中 反对称未知力等于零。
6.力矩分配法适用于。
7.绘制影响线的基本方法有
8.单元刚度矩阵的性质有
9.结构的动力特性包括；； 10. 在自由振动方程y(t)?2??y(t)??2y(t)?0式中，?称为体系的率 ，?称为 阻尼比 。
..
.
二、试分析图示体系的几何组成（10分）
（1） （２） 答案：
（1）答：该体系是几何不变体系且无余联系。 （2）答：该体系是几何不变体系且无多余联系。
三、试绘制图示梁的弯矩图（１０分）
（1） （2）
答案：
（１） （２）
m图
四、简答题（20分）
1. 如何求单元等效结点荷载？等效荷载的含义是什么？ 答案：
2.求影响线的系数方程与求内力方程有何区别？ 答案：
3.动力计算与静力计算的主要区别是什么？ 答案：
4.自由振动的振幅与那些量有关？ 答案
五、计算题（40分）
1、用图乘法计算如图所示简支梁a截面的转角?a。已知ei=常量。（10分）
答案：
解：作单位力状态，如图所示。分别作出mp和m图后，由图乘法得：
2.试作图示伸臂量的fby mk的影响线。
答案：
fby的影响线
mk的影响线
3.试用力法计算单跨静定梁。并作m图。（10分）
解：选取基本结构，并作出单位弯局矩图 和荷载弯矩图如图所示
4.试用位移法求作图示连续梁的内力图。（10分）（型常数、载常数见附表）
结构力学期末考试题库含答案
一、选择题（每题2分，共20分）
1. 下列哪种材料不属于杆件的基本变形类型？
A. 轴向拉伸
B. 剪切
C. 弯曲
D. 扭转
答案：B
2. 在杆件受力的基本变形中，正应力指的是：
A. 正应变
B. 剪应力
C. 正应力和剪应力之和
D. 正应力
答案：D
3. 杆件在弹性范围内工作时，下列哪个关系成立？
A. 应力与应变成正比 B. 应力与应变成反比
C. 应力与应变无确定关系
D. 应力与应变无关
答案：A
4. 在梁的弯曲问题中，中性轴的位置取决于：
A. 梁的截面形状
B. 梁的材料性质
C. 梁的长度
D. 梁的加载方式
答案：A
5. 下列哪个因素不会影响梁的弯曲刚度？
A. 梁的截面惯性矩
B. 梁的材料弹性模量
C. 梁的长度
D. 梁的截面面积
答案：D
6. 在桁架结构中，下列哪个杆件承受拉力？ A. 受压杆
B. 受拉杆
C. 无力杆
D. 受弯杆
答案：B
7. 在静定桁架中，结点的平衡方程为：
A. Fx = 0, Fy = 0
B. Fx = 0, Fy = 0, Mz = 0
C. Fx = 0, Fy = 0, Mx = 0
D. Fx = 0, Fy = 0, My = 0
答案：A
8. 在超静定结构中，求解内力的基本方法是：
A. 平衡法
B. 单位荷载法
C. 力法
D. 矩法
答案：C 9. 下列哪个因素会影响梁的横向稳定性？
A. 梁的截面高度
B. 梁的截面宽度
C. 梁的长度
D. 梁的材料性质
答案：C
10. 在杆件受到复合应力时，主应力的大小和方向取决于：
A. 杆件的截面形状
B. 杆件的材料性质
C. 杆件的加载方式
D. 所有上述因素
答案：D
二、填空题（每题2分，共20分）
1. 杆件的基本变形包括轴向拉伸、轴向压缩、弯曲、扭转和______。
答案：剪切
2. 杆件的应力与应变之间的关系称为______。 答案：胡克定律

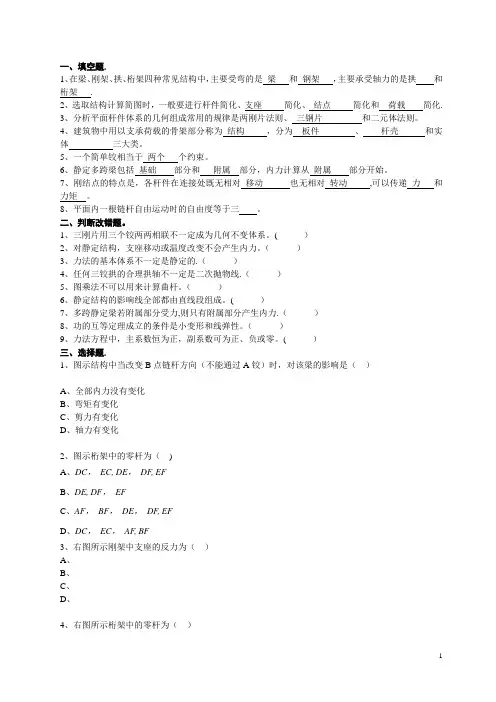

1 一、填空题.
1、在梁、刚架、拱、桁架四种常见结构中，主要受弯的是 梁 和 钢架 ，主要承受轴力的是拱 和
桁架 .
2、选取结构计算简图时，一般要进行杆件简化、支座 简化、 结点 简化和 荷载 简化.
3、分析平面杆件体系的几何组成常用的规律是两刚片法则、 三钢片 和二元体法则。
4、建筑物中用以支承荷载的骨架部分称为 结构 ，分为 板件 、 杆壳 和实体 三大类。
5、一个简单铰相当于 两个 个约束。
6、静定多跨梁包括 基础 部分和 附属 部分，内力计算从 附属 部分开始。
7、刚结点的特点是，各杆件在连接处既无相对 移动 也无相对 转动 ,可以传递 力 和
力矩 。
8、平面内一根链杆自由运动时的自由度等于三 。
二、判断改错题。
1、三刚片用三个铰两两相联不一定成为几何不变体系。( ）
2、对静定结构，支座移动或温度改变不会产生内力。（ ）
3、力法的基本体系不一定是静定的.（ ）
4、任何三铰拱的合理拱轴不一定是二次抛物线.（ ）
5、图乘法不可以用来计算曲杆。（ ）
6、静定结构的影响线全部都由直线段组成。( ）
7、多跨静定梁若附属部分受力,则只有附属部分产生内力.（ ）
8、功的互等定理成立的条件是小变形和线弹性。（ ）
9、力法方程中，主系数恒为正，副系数可为正、负或零。( ）
三、选择题.
1、图示结构中当改变B点链杆方向（不能通过A铰）时，对该梁的影响是（ ）
A、全部内力没有变化
B、弯矩有变化
C、剪力有变化
D、轴力有变化
2、图示桁架中的零杆为（ )
A、DC， EC, DE， DF, EF
B、DE, DF， EF
1 二、判断改错题。
1。 位移法仅适用于超静定结构，不能用于分析静定结构.（ × )
2位移法未知量的数目与结构的超静定次数有关。( × )
。3 位移法的基本结构为超静定结构。（ × ）
4。 位移法中角位移未知量的数目恒等于刚结点数.（ ×)
提示：与刚度无穷大的杆件相连的结点不取为角位移未知量。
1。 瞬变体系的计算自由度一定等零。
2。 有多余约束的体系一定是几何不变体系.
1、三刚片用三个铰两两相联不一定成为几何不变体系.（× )
2、对静定结构，支座移动或温度改变不会产生内力。（ × ）
3、力法的基本体系不一定是静定的。（ × ）
4、任何三铰拱的合理拱轴不一定是二次抛物线。（ × )
5、图乘法不可以用来计算曲杆。（ × ）
6、静定结构的影响线全部都由直线段组成。( √ ）
7、多跨静定梁若附属部分受力,则只有附属部分产生内力。( × ）
8、功的互等定理成立的条件是小变形和线弹性。（ √ ）
9、力法方程中,主系数恒为正,副系数可为正、负或零。（ √ ）
10。三个刚片用不在同一条直线上的三个虚铰两两相连， 则组成的体系是无多余约束的几何不变体系。( √ ）
三、选择题。
1。 体系的计算自由度W≤0是保证体系为几何不变的 A
条件.
A。必要 B.充分 C。非必要 D. 必要和充分
1、图示结构中当改变B点链杆方向（不能通过A铰）时,对该梁的影响是（ d ）
A、全部内力没有变化
B、弯矩有变化
C、剪力有变化
D、轴力有变化 AqB
2
2、图示桁架中的零杆为（ b ）
A、DC， EC， DE, DF， EF
B、DE, DF， EF
C、AF， BF, DE， DF, EF
D、DC， EC, AF, BF
