结构力学试题及答案汇总(完整版)

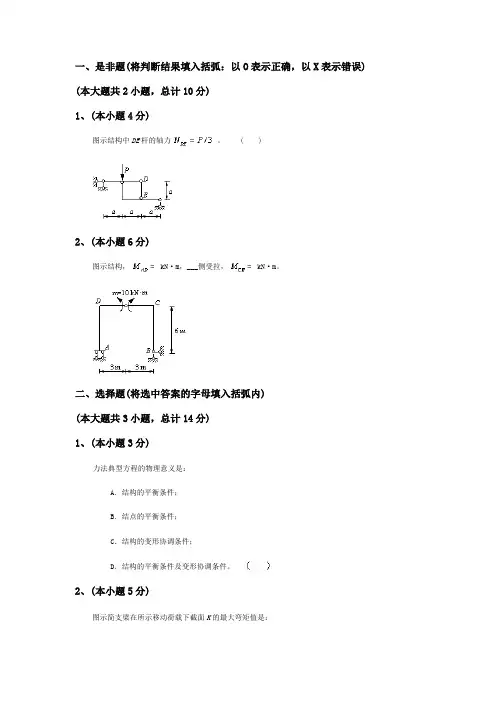

一、是非题(将判断结果填入括弧：以O表示正确，以X表示错误) (本大题共2小题，总计10分)1、(本小题4分)图示结构中DE杆的轴力。

( )2、(本小题6分)图示结构， kN·m，___侧受拉， kN·m。

二、选择题(将选中答案的字母填入括弧内)(本大题共3小题，总计14分)1、(本小题3分)力法典型方程的物理意义是：A．结构的平衡条件；B．结点的平衡条件；C．结构的变形协调条件；D．结构的平衡条件及变形协调条件。

2、(本小题5分)图示简支梁在所示移动荷载下截面K的最大弯矩值是：A.140kN·m;B.160kN·m;C.180kN·m;D.150kN·m。

( )3、(本小题6分)原结构及温度变化下的M图如下所示。

若材料的有关特性改为，且，以外侧受拉为正，则：A．；B．；C．；D．。

三、填充题(将答案写在空格内)(本大题共3小题，总计14分)1、(本小题4分)在_____________________的条件下，图示结构各杆弯矩为零。

2、(本小题5分)图a和图b所示为结构的两个状态，R与间的关系为_________。

(a)(b)3、(本小题5分)图示结构常数，在给定荷载作用下， =___________。

四、(本大题4分)分析图示体系的几何组成。

五、(本大题4分)根据位移法基本原理，草绘图示结构最后弯矩图形状为：六、(本大题6分)图示状态一与状态二，试证明功的互等定理对于该情况不成立。

(a)第一状态 (b)第二状态七、(本大题6分)试确定图示结构位移法基本未知量数目和基本结构。

两根链杆a和b需考虑轴向变形。

八、(本大题7分)求图示桁架杆1和杆2的轴力。

九、(本大题7分)用位移法作图示结构的M图，已知。

十、(本大题10分)用力法计算，并作图示结构由于支座移动引起的M图。

EI=常数，不考虑链杆的轴向变形。

十一、(本大题18分)试用力矩分配法作图示刚架的弯矩图。

一、判断题（将判断结果填入括弧：以O 表示正确，X 表示错误。

本大题共5小题，每小题2分，共10分）1．构成二元体的链杆可以是复链杆。

（ ）2。

为求联合桁架的各杆轴力，可首先求组成联合桁架各简单桁架的轴力。

（ ）3. 仅有支座位移的静定结构位移计算，如果单位广义力引起的反力均与支座位移同向，则所求位移必为正。

（ ）4． 图示对称结构在竖向对称荷载作用下，位移法求解的最少独立位移未知量个数为2。

( )5 所作出的正确影响线，必须具有正确的外形、符号和控制值。

（ ）二、单项选择题 （本大题分3小题，每小题4分，共12分）1．图示结构位移法最少未知量个数为（ ）。

A. 1； C. 2；B. 3； D. 4。

2．图示超静定刚架以去除C 支座加向上的反力为基本体系， 各杆EI 等于常数，δ11 和Δ1P 为 ( )。

A. EIδ11 ＝288；EI Δ1P ＝8640； B. EIδ11 ＝216；EI Δ1P ＝8640； C. EIδ11 ＝288；EI Δ1P ＝－8640; D. EIδ11 ＝216；EI Δ1P ＝－8640。

3. 超静定结构影响线的外形为 （ ）。

A.一定为曲线； B. 一定为折线；C. 可能为曲线，也可能为直线；D. 一定为直线。

三 . 填充题（本大题分4小题，每小题4分，共16分）1．力法方程各项的物理意义是 ,整个方程的物理意义20 kNABC10 kN/m6 m是 。

2．力矩分配法经若干轮分配、传递后能逼近真实解答的原因是 。

3．反力-位移互等定理数值和量纲都相等的原因是 。

4. 对于平行型截面单杆，在截面一侧外荷载 条件下将是零杆。

四． 计算分析题（本大题共9小题，共62分）1．（6分）将图示超静定结构通过减除约束改造成静定结构。

(不少于三种选择)2．（4分）试求图示桁架各杆轴力，各杆EA 等于常数。

3．（8分 ）试求图示抛物线（三铰拱距A 支座 5 m 的截面内力。

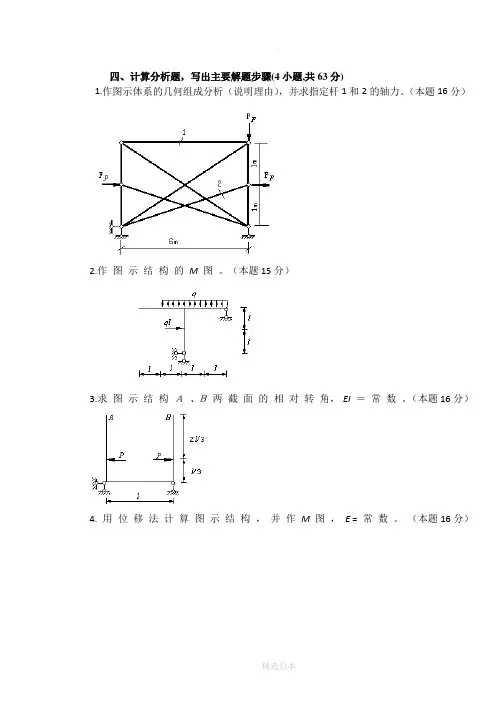

四、计算分析题，写出主要解题步骤(4小题,共63分)1.作图示体系的几何组成分析（说明理由），并求指定杆1和2的轴力。

（本题16分）2.作图示结构的M图。

（本题15分）3.求图示结构Ａ、Ｂ两截面的相对转角，EI＝常数。

（本题16分）4. 用位移法计算图示结构，并作M图，E = 常数。

（本题16分）说明：请将答案写在答题纸上。

三、计算分析题，写出主要解题步骤(4小题,共63分)（本题16分）1.本体系为无多约束的几何不变体系。

（4分）F N1=- F P （6分）； F N2=P F 310（6分）。

（本题15分）2.（5分）杆DC 、CB （各3分）；杆AC （3分）（本题16分）3.（4 分）（4 分）（8 分）（本题16分）4.M图 Q图三、作图示结构的M、Q图。

d=2m。

（20分）四、用力法计算，并作图示对称结构M图。

EI=常数。

（20分）五、用位移法计算图示刚架，并画出M图。

（20分）六、作图示梁的的影响线，并利用影响线求给定荷载作用下的值。

(12分)课4．5ql/88（6分） 正负号各1分三、（20分）支座反力20KN®, 10KN-, 20KN¯, 10KN- 每个图形10分，每根杆2分40 120 10060 4010M 图 （KN.m ）Q 图 (KN)每根杆符号错扣1分四、． （20分）2分）（3分）力法方程 0 IP 111=∆+X δ（2分）（2分）（2分）系数：;3/2311EI l =δ （2分）;24/4IP EI ql -=∆ （2分） 解得： 16/1ql X = （1分）最后弯矩图M 图ql 2/163ql 2/32ql 2/163ql 2/32（4分）选择其它基本体系可参照以上给分。

五、 （20分）图M213i（ 3分 ） （ 2分 ）图Mi l2 3M 图 (Pl/304)（ 4分 ） （ 2分 ）M P 图（ 2分 ）i r 1011= , l i r r 62112-== ,, 15222l i r =P P R P R 1652 , 01 -==, （6分 ）⎪⎪⎩⎪⎪⎨⎧=-+-=-016515606102121P l i Z l i Z l i iZ （ 1分 ） EI Pl Z EIPl Z 91215912252231==( 1分 ) 最后弯矩图六、． （12分）1m 1mDEFGM B 影响线C1m +AB（7分）mKN M B .851100201321301121-=⨯-⨯⨯⨯+⨯⨯⨯-= （5分）图6三、计算题（共60 分）1、作图7示刚架弯矩、剪力图。

结构力学考试题及答案【篇一：《结构力学》期末考试试卷(a、b卷-含答案)】>一、填空题（20分）（每题2分）1.一个刚片在其平面内具有3 一个点在及平面内具有自由度；平面内一根链杆自由运动时具有 3 个自由度。

2.静定结构的内力分析的基本方法，隔离体上建立的基本方程是程。

3.杆系结构在荷载，温度变化，支座位移等因素作用下会产生和4.超静定结构的几何构造特征是5.对称结构在对称荷载作用下，若取对称基本结构和对称及反对称未知力，则其中反对称未知力等于零。

6.力矩分配法适用于。

7.绘制影响线的基本方法有8.单元刚度矩阵的性质有9.结构的动力特性包括；； 10. 在自由振动方程y(t)?2??y(t)??2y(t)?0式中，?称为体系的率，?称为阻尼比。

...二、试分析图示体系的几何组成（10分）（1）（２）答案：（1）答：该体系是几何不变体系且无余联系。

（2）答：该体系是几何不变体系且无多余联系。

三、试绘制图示梁的弯矩图（１０分）（1）（2）答案：（１）（２）m图四、简答题（20分）1. 如何求单元等效结点荷载？等效荷载的含义是什么？答案：2.求影响线的系数方程与求内力方程有何区别？答案：3.动力计算与静力计算的主要区别是什么？答案：4.自由振动的振幅与那些量有关？答案五、计算题（40分）1、用图乘法计算如图所示简支梁a截面的转角?a。

已知ei=常量。

（10分）答案：解：作单位力状态，如图所示。

分别作出mp和m图后，由图乘法得：2.试作图示伸臂量的fby mk的影响线。

答案：fby的影响线mk的影响线3.试用力法计算单跨静定梁。

并作m图。

（10分）解：选取基本结构，并作出单位弯局矩图和荷载弯矩图如图所示4.试用位移法求作图示连续梁的内力图。

（10分）（型常数、载常数见附表）解：（c）m 解：（1）只有一个未知量，基本体系如图所示（d）mp （2）建立位移法典型方程k11z1?r1p?0（3）作m,mp如图所示（a）（b）11k11?7i；r1p?pl?ql2881(pl?ql2)（4）代入方程解得：z1??56i（5）叠加法绘制弯矩图（e）附表：型常数、载常数表（e）【篇二：结构力学试题及答案汇总(完整版)】. 图示体系的几何组成为：（ a） a. 几何不变，无多余联系； b. 几何不变，有多余联系； c. 瞬变； d. 常变。

结构力学-试题及答案1、一类环境中，设计使用年限为100年的钢混凝土结构的最低混凝土强度等级为（）。

A、 C25B、 C30C、 C35D、 C40答案： B2、有明显流幅的热轧钢筋屈服强度是根据下面哪一项指标确定的（）。

A、比例极限B、屈服下限C、极限抗拉强度D、屈服上限答案： B3、对于混凝土各种强度标准值之间的关系，下列哪个是正确的（）。

A、 ftk＞fck＞fcu.kB、 fcu.k＞ftk＞fckC、 fcu.k＞fck＞ftkD、 fck＞fcu.k＞ftk答案： C4、以下属于偶然荷载的是（）A、结构自重B、风荷载C、地震D、吊车荷载答案： C5、混凝土的强度等级越高，黏结强度（）A、越大B、越小C、不变D、没有规律答案： A6、以下砖墙与墙厚对应错误的是（）A、半砖（120mm）B、 1砖（240mm）C、 1.5砖（365mm）D、 2砖（490mm）答案： C7、对截面相同且混凝土强度等级相同的梁，下列梁中承载力最高的是（）。

A、超筋梁B、适筋梁C、少筋梁D、素混凝土梁答案： A8、受弯混凝土构件，若其纵筋配筋率小于最小配筋率，我们一般称之为( )。

A、适筋梁B、少筋梁C、超筋梁D、无腹筋梁答案： B9、适筋梁的破坏特征是( )。

A、破坏前无明显的预兆B、受压钢筋先屈服，后压区混凝土被压碎C、是脆性破坏(是延性破坏)D、受压钢筋未屈服，压区混凝土被压碎答案： D10、影响砖砌体抗压强度的因素有( )。

A、砂浆的强度等级是影响砌体抗压强度的主要因素B、砂浆的品种对砌体的抗压强度没有影响C、提高砖的厚度可以提高砌体的抗压强度D、砌筑质量好坏对砌体强度没有影响答案： C11、现浇梁式楼梯踏步板的配筋需按计算确定，且每一级踏步受力钢筋不得少于（）。

A、2Φ6B、1Φ6C、2Φ8D、1Φ8答案： A12、当梁的跨度为4~6m时，其架立钢筋的直径不小于（）。

A、 8mmB、 10mmC、 12mmD、 14mm答案： B13、板的受力钢筋间距，当板厚h≤150mm时，不应大于（）。

大学结构力学试题及答案一、单选题（每题2分，共20分）1. 以下哪项不是结构力学研究的主要内容？A. 静力分析B. 动力分析C. 材料力学D. 稳定性分析答案：C2. 梁的剪力图和弯矩图是：A. 线性关系B. 非线性关系C. 无关D. 正比关系答案：B3. 悬臂梁的自由端受到一个向上的力，其弯矩图将：A. 向上弯曲B. 向下弯曲C. 保持直线D. 无法确定答案：A4. 简单支撑梁在均布荷载作用下的支座反力是：A. 荷载的一半B. 荷载的两倍C. 荷载的四分之一D. 荷载的三分之一答案：A5. 桁架结构中，节点的平衡方程数通常与：A. 节点数相等B. 杆件数相等C. 节点数减一D. 杆件数减二答案：D二、填空题（每题2分，共20分）1. 结构力学中，__________是分析结构内力的基本方法之一。

答案：弯矩分配法2. 当梁的跨度增加时，其最大弯矩会__________。

答案：增加3. 连续梁的支座反力可以通过__________方法求解。

答案：弯矩分配法4. 梁的剪力和弯矩之间存在__________关系。

答案：微分5. 悬臂梁在自由端受到向下的集中荷载时，其支座处的弯矩为__________。

答案：负值三、简答题（每题10分，共30分）1. 简述结构力学中静定结构和超静定结构的区别。

答案：静定结构是指在静力作用下，结构的内力和位移可以通过静力平衡方程和几何方程直接确定的结构。

超静定结构则是指在静力作用下，结构的内力和位移不能仅通过静力平衡方程和几何方程直接确定，需要使用其他方法如弯矩分配法、力法或位移法等来求解的结构。

2. 描述梁的剪力和弯矩之间的关系。

答案：梁的剪力和弯矩之间存在微分关系。

具体来说，梁的弯矩是剪力的积分，而剪力是弯矩的导数。

在连续梁或悬臂梁上，任意截面的弯矩可以通过对剪力图进行积分得到，反之，任意截面的剪力可以通过对弯矩图进行微分得到。

3. 悬臂梁和简支梁在受力特点上有何不同？答案：悬臂梁的特点是一端固定，另一端自由，因此它在自由端会产生较大的弯矩和剪力。

结构力学的考试题型及答案一、选择题1. 以下哪个选项是结构力学中的基本假设？A. 结构是连续的B. 结构是刚性的C. 结构是弹性的D. 结构是塑性的答案：C2. 梁在受到弯矩作用时，其截面上的应力分布规律是什么？A. 线性分布B. 抛物线分布C. 正弦分布D. 均匀分布答案：B二、填空题3. 在结构力学中，_______是指结构在受到外力作用时，其内部各点的位移和内力满足平衡条件和变形条件。

答案：结构分析4. 悬臂梁自由端受到集中荷载作用时，其最大弯矩为_______。

答案：P*L/2三、简答题5. 简述结构力学中虚功原理的基本思想。

答案：虚功原理的基本思想是，当一个结构处于平衡状态时，任何虚位移所做的虚功都等于零。

这意味着结构在受到任何虚位移时，外力所做的虚功等于内力所做的虚功。

6. 描述梁的剪力和弯矩之间的关系。

答案：梁的剪力是弯矩随梁长度变化的导数，即剪力等于弯矩对梁长度的一阶导数。

具体来说，弯矩是剪力的积分，而剪力是弯矩的微分。

四、计算题7. 已知一简支梁，跨中集中荷载为P，求梁的跨中挠度。

答案：跨中挠度可以通过弯矩方程和挠度方程计算得出，对于简支梁跨中集中荷载的情况，跨中挠度公式为δ_max = (PL^3) / (48EI)，其中L为梁长，E为材料的弹性模量，I为截面惯性矩。

8. 计算一端固定一端简支梁在固定端集中荷载作用下的固定端弯矩。

答案：固定端弯矩可以通过弯矩分配法或弯矩方程计算得出。

对于一端固定一端简支梁在固定端集中荷载作用的情况，固定端弯矩公式为M_fixed = (P*L) / 2，其中P为集中荷载，L为梁长。

.系程工筑建名姓）系（院院学明三号学封⋯密⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯题⋯答⋯要⋯不⋯内⋯⋯线⋯封⋯密⋯结构力学试题答案汇总一、选择题 (每小题 3 分,共 18 分 )1.图示体系的几何组成为：（A）A.几何不变，无多余联系；B.几何不变，有多余联系；C.瞬变；D.常变。

（第 1题）（第4题）2.静定结构在支座移动时，会产生：（C）A.内力；B.应力；C.刚体位移；D.变形。

3.在径向均布荷载作用下，三铰拱的合理轴线为：（B）A．圆弧线；B．抛物线；C．悬链线；D．正弦曲线。

4.图示桁架的零杆数目为：（ D）A. 6；B.7；C.8；D.9 。

5.图 a 结构的最后弯矩图为：（ A ）A．图 b ； B ．图 c； C ．图 d； D ．都不对。

6.力法方程是沿基本未知量方向的：（ C）A．力的平衡方程；B．位移为零方程；C．位移协调方程；D．力的平衡及位移为零方程。

—1—二、填空题（每题3分,共 9分）1.从几何组成上讲，静定和超静定结构都是___几何不变____体系，前者___无__多余约束而后者____有___多余约束。

2.图b是图a结构___B__截面的__剪力__影响线。

3.图示结构AB杆B端的转动刚度为___i___,分配系数为____1/8 ____,传递系数为___-1__。

三、简答题（每题 5 分，共 10 分）1.静定结构内力分析情况与杆件截面的几何性质、材料物理性质是否相关？为什么？答：因为静定结构内力可仅由平衡方程求得，因此与杆件截面的几何性质无关，与材料物理性质也无关。

2.影响线横坐标和纵坐标的物理意义是什么？答：横坐标是单位移动荷载作用位置，纵坐标是单位移动荷载作用在此位置时物理量的影响系数值。

四、计算分析题，写出主要解题步骤(4 小题 ,共63 分)1.作图示体系的几何组成分析（说明理由），并求指定杆 1 和 2 的轴力。

《结构力学》经典习题及详解一、判断题（将判断结果填入括弧内，以 √表示正确 ，以 × 表示错误。

）1．图示桁架结构中有3个杆件轴力为0 。

（×）2．图示悬臂梁截面A 的弯矩值是ql 2。

(×)ll3．静定多跨梁中基本部分、附属部分的划分与所承受的荷载无关。

（√ ） 4．一般来说静定多跨梁的计算是先计算基本部分后计算附属部分。

（× ） 5．用平衡条件能求出全部内力的结构是静定结构。

（ √ ）6．求桁架内力时截面法所截取的隔离体包含两个或两个以上的结点。

（√ ） 7．超静定结构的力法基本结构不是唯一的。

（√）8．在桁架结构中，杆件内力不是只有轴力。

（×）9．超静定结构由于支座位移可以产生内力。

（√ ） 10．超静定结构的内力与材料的性质无关。

（× ）11．力法典型方程的等号右端项不一定为0。

（√ ）12．计算超静定结构的位移时，虚设力状态可以在力法的基本结构上设。

（√）13．用力矩分配法计算结构时，汇交于每一结点各杆端分配系数总和为1，则表明分配系数的计算无错误。

（× ）14．力矩分配法适用于所有超静定结构的计算。

（×）15．当AB 杆件刚度系数i S AB 3 时，杆件的B 端为定向支座。

(×)二、单项选择题（在每小题的四个备选答案中选出一个正确答案，并将其代号填在题干后面的括号内。

不选、错选或多选者，该题无分。

）1．图示简支梁中间截面的弯矩为（ A ）qlA．82qlB．42qlC．22qlD．2 ql2．超静定结构在荷载作用下产生的内力与刚度（B）A．无关 B．相对值有关C．绝对值有关 D．相对值绝对值都有关3．超静定结构的超静定次数等于结构中（B ）A．约束的数目 B．多余约束的数目C．结点数 D．杆件数4．力法典型方程是根据以下哪个条件得到的（C）。

A．结构的平衡条件B．结构的物理条件C．多余约束处的位移协调条件D．同时满足A、B两个条件5．图示对称结构作用反对称荷载，杆件EI为常量，利用对称性简化后的一半结构为（A ）。

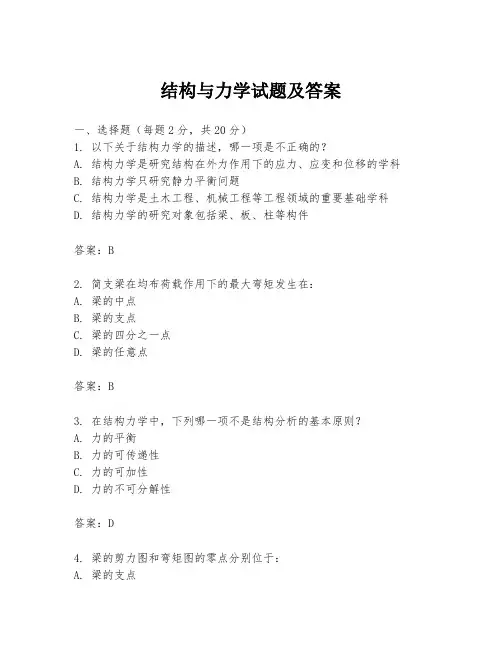

结构与力学试题及答案一、选择题（每题2分，共20分）1. 以下关于结构力学的描述，哪一项是不正确的？A. 结构力学是研究结构在外力作用下的应力、应变和位移的学科B. 结构力学只研究静力平衡问题C. 结构力学是土木工程、机械工程等工程领域的重要基础学科D. 结构力学的研究对象包括梁、板、柱等构件答案：B2. 简支梁在均布荷载作用下的最大弯矩发生在：A. 梁的中点B. 梁的支点C. 梁的四分之一点D. 梁的任意点答案：B3. 在结构力学中，下列哪一项不是结构分析的基本原则？A. 力的平衡B. 力的可传递性C. 力的可加性D. 力的不可分解性答案：D4. 梁的剪力图和弯矩图的零点分别位于：A. 梁的支点B. 梁的中点C. 梁的四分之一点D. 梁的任意点答案：A5. 根据能量原理，下列哪一项不是结构力学分析中常用的方法？A. 虚功原理B. 虚位移原理C. 虚力原理D. 虚应力原理答案：C6. 在结构力学中，下列哪一项不是静定结构的特点？A. 内部无多余约束B. 内力可以通过静力平衡方程求解C. 内部有多余约束D. 变形可以通过几何方程求解答案：C7. 受弯构件的应力分布规律是：A. 线性分布B. 抛物线分布C. 正弦波分布D. 指数分布答案：B8. 梁的挠度计算公式中，下列哪一项是不需要的？A. 梁的截面惯性矩B. 梁的长度C. 梁的截面面积D. 梁的弹性模量答案：B9. 在结构力学中，下列哪一项不是结构稳定性分析的内容？A. 屈曲分析B. 振动分析C. 疲劳分析D. 极限承载力分析答案：C10. 根据材料力学，下列哪一项不是材料的基本力学性质？A. 弹性B. 塑性C. 韧性D. 硬度答案：D二、填空题（每题2分，共20分）1. 梁的弯矩M可以表示为：\[ M = \frac{EI}{\rho^2} \]，其中E 是材料的弹性模量，I是截面的惯性矩，\(\rho\)是梁的________。

答案：曲率半径2. 根据结构力学，梁的剪力V和弯矩M之间的关系可以用微分方程表示为：\[ \frac{dV}{dx} = -M \]，其中x是梁的________。
