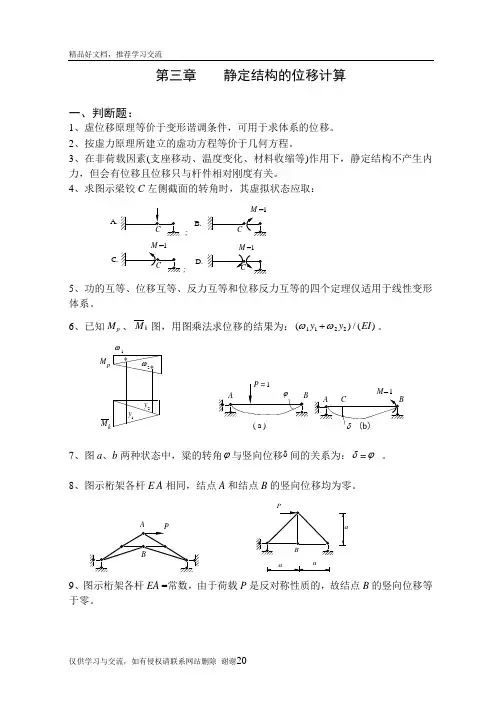

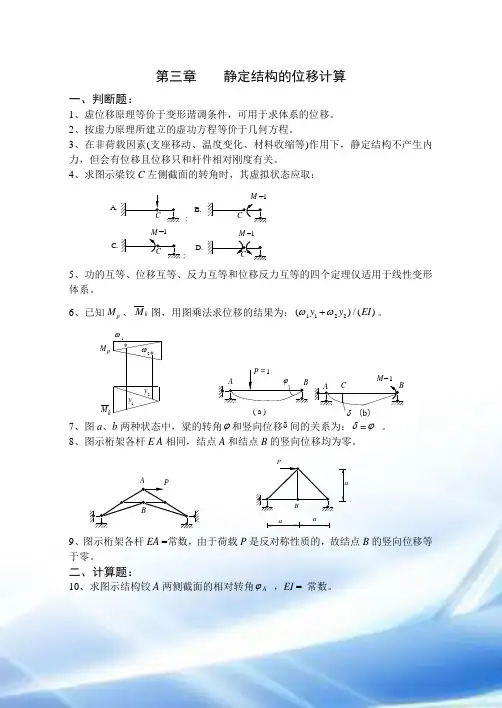

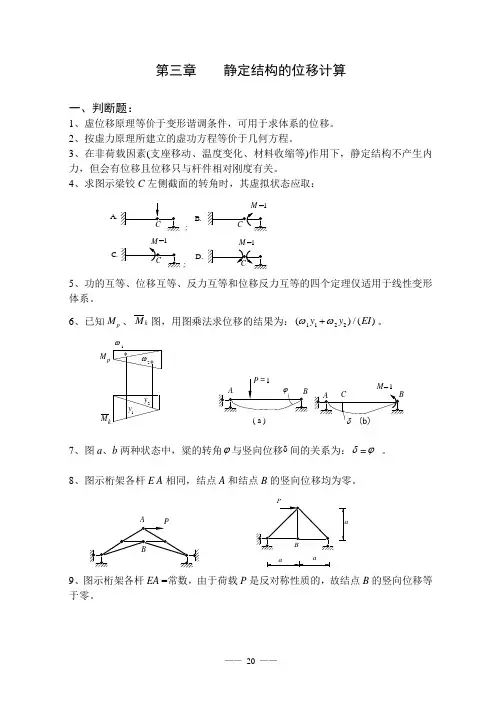

第三章 静定结构的位移计算一、判断题：1、虚位移原理等价于变形谐调条件，可用于求体系的位移。
2、按虚力原理所建立的虚功方程等价于几何方程。
3、在非荷载因素(支座移动、温度变化、材料收缩等)作用下，静定结构不产生内力，但会有位移且位移只与杆件相对刚度有关。
4、求图示梁铰C 左侧截面的转角时，其虚拟状态应取：A.;;B.D.C.=1=15、功的互等、位移互等、反力互等和位移反力互等的四个定理仅适用于线性变形体系。
6、已知M p 、M k 图，用图乘法求位移的结果为：()/()ωω1122y y EI +。
M kM p21y 1y 2**ωω( a )M =17、图a 、b 两种状态中，粱的转角ϕ与竖向位移δ间的关系为：δ=ϕ 。
8、图示桁架各杆E A 相同，结点A 和结点B 的竖向位移均为零。
Aaa9、图示桁架各杆EA =常数，由于荷载P 是反对称性质的，故结点B 的竖向位移等于零。
二、计算题：10、求图示结构铰A 两侧截面的相对转角ϕA ，EI = 常数。
qlll /211、求图示静定梁D 端的竖向位移 ∆DV 。
EI = 常数 ，a = 2m 。
a a a10kN/m12、求图示结构E 点的竖向位移。
EI = 常数 。
ll l /3/3q13、图示结构，EI=常数 ，M =⋅90kN m , P = 30kN 。
求D 点的竖向位移。
P 3m3m3m14、求图示刚架B 端的竖向位移。
q15、求图示刚架结点C 的转角和水平位移，EI = 常数 。
q16、求图示刚架中Ｄ点的竖向位移。
EI ＝ 常数。
l/217、求图示刚架横梁中Ｄ点的竖向位移。
EI ＝ 常数 。
18、求图示刚架中D点的竖向位移。
E I = 常数 。
qll/219、求图示结构Ａ、Ｂ两截面的相对转角，EI ＝ 常数 。
l/3l/320、求图示结构A 、B 两点的相对水平位移，E I = 常数。
ll21、求图示结构B 点的竖向位移，EI = 常数 。
ll22、图示结构充满水后，求A、B 两点的相对水平位移。
E I = 常数 ，垂直纸面取1 m 宽，水比重近似值取10 kN / m 3。
23、求图示刚架C 点的水平位移 ∆CH ，各杆EI = 常数 。
4m4m3m 2kN/m24、求图示刚架B 的水平位移 ∆BH ，各杆 EI = 常数。
3m 4m4mq25、求图示结构C 截面转角。
已知 ：q=10kN/m , P =10kN , EI = 常数 。
P26、求图示刚架中铰C 两侧截面的相对转角。
27、求图示桁架中D 点的水平位移，各杆EA 相同 。
aD28、求图示桁架A 、B 两点间相对线位移 ∆AB ，EA=常数。
a一a一a一29、已知b abau u u u ]2/)([sin d cos sin 2⎰=，求圆弧曲梁B 点的水平位移，EI =常数。
AB R30、求图示结构D 点的竖向位移，杆AD 的截面抗弯刚度为EI ，杆BC 的截面抗拉（压）刚度为EA 。
a331、求图示结构D 点的竖向位移，杆ACD 的截面抗弯刚度为EI ，杆BC 抗拉刚度为EA 。
32、求图示结构S 杆的转角ϕS。
( EI = 常数 ，EA EI a =/2)。
a aa a33、刚架支座移动与转动如图，求D 点的竖向位移。
aa/a/2234、刚架支座移动如图，c 1 = a / 2 0 0 ，c 2 = a /3 0 0 ，求D 点的竖向位移。
c 2aa35、图示结构B 支座沉陷 ∆ = 0.01m ，求C 点的水平位移。
l/236、结构的支座A 发生了转角θ和竖向位移∆如图所示，计算D 点的竖向位移。
θADl/l l 237、图示刚架A 支座下沉 0.01l ，又顺时针转动 0.015 rad ，求D截面的角位移。
D0.015rad Ah0.01lll38、图示桁架各杆温度均匀升高t oC ，材料线膨胀系数为α，求C 点的竖向位移。
a aa39、图示刚架杆件截面为矩形，截面厚度为h , h/l = 1/ 20 ,材料线膨胀系数为 α，求C 点的竖向位移。
CA-3-3+t+t t tl40、求图示结构B 点的水平位移。
已知温变化t 110=℃，t 220=℃ ，矩形截面高h=0.5m ，线膨胀系数a = 1 / 105。
t 1t 2t 4m6mB141、图示桁架由于制造误差，AE 长了1cm ，BE 短了1 cm ，求点E 的竖向位移。
A CB E2cm2cm2cm42、求图示结构A 点竖向位移（向上为正）∆AV 。
aaA43、求图示结构C 点水平位移∆CH ，EI = 常数。
2EI l 3=644、求图示结构D 点水平位移 ∆DH 。
EI= 常数。
l EI l =33lk45、BC 为一弹簧，其抗压刚度为 k ，其它各杆EA = 常数，求A 点的竖向位移。
第四章 超静定结构计算——力法一、判断题：1、判断下列结构的超静定次数。
（1）、 （2）、（3）、 （4）、（5）、 （6）、（7）、(a)(b)2、力法典型方程的实质是超静定结构的平衡条件。
3、超静定结构在荷载作用下的反力和内力，只与各杆件刚度的相对数值有关。
4、在温度变化、支座移动因素作用下，静定与超静定结构都有内力。
5、图a 结构，取图b 为力法基本结构，则其力法方程为δ111X c =。
(a)(b)X 16、图a 结构，取图b 为力法基本结构，h 为截面高度，α为线膨胀系数，典型方程中∆12122ta t t l h =--()/()。
t 21t l Ah(a)(b)X 17、图a 所示结构，取图b 为力法基本体系，其力法方程为 。
(a)(b)1二、计算题：8、用力法作图示结构的M 图。
3m9、用力法作图示排架的M 图。
已知 A= 0.2m 2，I = 0.05m 4，弹性模量为E 0。
q10、用力法计算并作图示结构M 图。
EI =常数。
a a11、用力法计算并作图示结构的M 图。
ql /212、用力法计算并作图示结构的M 图。
q3 m4 m13、用力法计算图示结构并作出M 图。
E I 常数。
（采用右图基本结构。
）l 2/3l /3/3l /314、用力法计算图示结构并作M 图。
EI =常数。
3m3m15、用力法计算图示结构并作M 图。
EI =常数。
2m2m 2m2m16、用力法计算图示结构并作M 图。
EI =常数。
l lql l17、用力法计算并作图示结构M 图。
E I =常数。
18、用力法计算图示结构并作弯矩图。
161kNmmmm19、已知EI = 常数，用力法计算并作图示对称结构的M 图。
l l20、用力法计算并作图示结构的M 图。
EI =常数。
a a21、用力法作图示结构的 M 图 。
EI = 常数。
2ql22、用力法作M 图。
各杆EI 相同，杆长均为 l 。
23、用力法计算图示结构并作M图。
EI = 常数。
4m2kN24mmm24、用力法计算并作出图示结构的M 图。
E = 常数。
25、用力法计算图示结构并作M 图。
EI =常数。
20kN3m 4m 3m26、用力法计算图示结构并作M 图。
EI =常数。
ll /2l /2l /2l /227、利用对称性简化图示结构，建立力法基本结构(画上基本未知量)。
E =常数。
ll28、用力法计算图示结构并作M图。
E =常数。
l l l/2/2/229、已知EA 、EI 均为常数，用力法计算并作图示结构M图。
ll30、求图示结构A 、D 两固定端的固端力矩，不考虑轴力、剪力的影响。
ll/231、选取图示结构的较简便的力法基本结构。
EI =常数。
6m 6m32、选择图示结构在图示荷载作用下，用力法计算时的最简便的基本结构。
P33、用力法求图示桁架杆AC 的轴力。
各杆EA 相同。
D34、用力法求图示桁架杆BC 的轴力，各杆EA 相同。
aD35、用力法计算图示桁架中杆件1、2、3、4的内力，各杆EA =常数。
ddd36、用力法求图示桁架DB 杆的内力。
各杆EA 相同。
4 m4 m 4 m4 m37、用力法作图示结构杆AB 的M 图。
各链杆抗拉刚度EA 1相同。
梁式杆抗弯刚度为EI EI a EA ,=21100，不计梁式杆轴向变形。
38、用力法计算并作出图示结构的M 图。
已知EI =常数，EA =常数。
a aaaa39、用力法计算并作图示结构M 图，其中各受弯杆EI=常数，各链杆EA EI l =)42。
ll40、图示结构支座A 转动θ，EI =常数，用力法计算并作M 图。
lAθ41、图a 所示结构EI =常数，取图b 为力法基本结构列出典型方程并求∆1c 和∆2c 。
l(a)(b)42、用力法计算图示超静定梁并作M 图。
E =常数。
l /2=1I 2ϕI l /243、用力法计算并作图示结构由支座移动引起的M 图。
EI =常数。
clll44、用力法计算并作图示结构由支座移动引起的M 图。
EI =常数。
l /245、用力法作图示结构的M 图。
EI =常数，截面高度h 均为1m ，t = 20℃，+t 为温度升高，-t 为温度降低，线膨胀系数为α。
6m-t +t-t46、用力法计算图示结构由于温度改变引起的M 图。
杆件截面为矩形，高为h ，线膨胀系数为α。
l EI+10-10C C47、用力法计算并作图示结构的M 图，已知：α=0.00001及各杆矩形截面高h EI ==⨯⋅0321052.,m kN m 。
6m+10EI+30+10CCCEI48、图示连续梁，线膨胀系数为α，矩形截面高度为h ，在图示温度变化时，求M B 的值。
EI 为常数。
lCCl-10+20BC -1049、已知EI =常数，用力法计算，并求解图示结构由于AB 杆的制造误差(短∆)所产生的M 图。
aa/2/2ABEA=o o50、求图示单跨梁截面C 的竖向位移∆C V 。
l l /2/251、图示等截面梁AB ，当支座A 转动θA ，求梁的中点挠度f C 。
l θCEIBAf C/2l /2A52、用力法计算并作图示结构M 图。
E I =常数，K EI l ϕ=。
53、图b 为图a 所示结构的M 图，求B 点的竖向位移。
EI 为常数。
qlql23ql26ql 28(a) (b) M 图54、求图示结构中支座E 的反力R E ，弹性支座A 的转动刚度为k 。
ll l55、用力法作图示梁的M 图。
EI =常数，已知B 支座的弹簧刚度为k 。
B Al1k=EI/l356、用力法计算图示结构并作M 图。
EI =常数，k EIa =353。
aa第五章 超静定结构计算——位移法一、判断题：1、判断下列结构用位移法计算时基本未知量的数目。
（1） （2） （3）（4） （5） （6）EIEIEIEI 2EI EIEIEI EA EA ab EI=EI=EI=24442 2、位移法求解结构内力时如果P M 图为零，则自由项1P R 一定为零。
