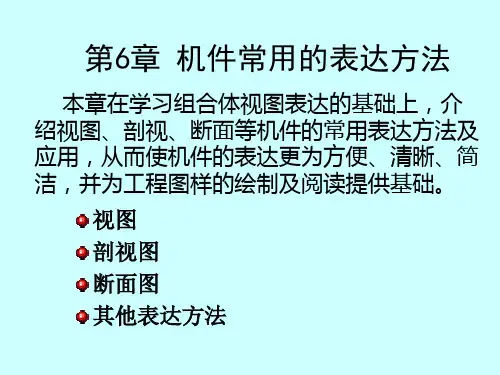

第六章机件的表达方法在工程实际中，许多复杂的机件，只用三视图很难表达清楚。
为了将机件完整、清晰、简便地表达出来，我们还需要学习其他的表达方法。
本章主要介绍机件的四种基本表达方法：①、视图；②、剖视图；③、断面图；④、简化画法。
§6-1 视图＃视图：主要是用来表达机件的外部结构和形状的表达方法。
＃特点：一般只画出机件的可见部分，必要时才用虚线表达其不可见的部分。
＃种类：①、基本视图；②、向视图；③、局部视图；④、斜视图。
一、基本视图＃基本视图：机件向基本投影面投射所得到的视图。
如P128、129图6-1、6-2所示：六个投射方向——六个投影面（前面、后面、左面、右面、上面、下面）——六个基本视图。
即：①、由前向后投射——主视图——主视图放在六个基本视图的中央；②、由上向下投射——俯视图——放在主视图的下方；③、由左向右投射——左视图——放在主视图的右方；④、由右向左投射——右视图——放在主视图的左方；⑤、由下向上投射——仰视图——放在主视图的上方；⑥、由后向前投射——后视图——放在主视图的最右方（左视图的右方）；＃注意：①、六个基本视图之间仍具有“三等”的规律；②、各视图靠近（远离）主视图的一边，都表示机件的后面（前面）。
（后视图除外）如P129图6-3所示。
二、向视图六个基本视图的位置是固定好了的，不能改变其位置。
所以，使用的灵活性不够。
而“向视图”的位置可以自由放置，灵活性强。
如P129图6-4所示。
＃使用“向视图”的注意事项：1、在“主视图”、“左视图”、“右视图”中，应用“→”和“大写字母”注明“向视图”投射的方向。
2、在“向视图”的上方，应注明视图名称——“大写字母”。
以便于识别。
三、局部视图＃局部视图：将机件的某一部分向基本投影面投射所得到的视图。
如P130图6-5所示。
1、使用“局部视图”的注意事项：①、在“局部视图”的上方，应注明视图名称——“大写字母”。
以便于识别。
②、按向视图的配置形式进行配置和标注（用“→”和“大写字母”注明“局部视图”投射的方向）。
