机件的常用表达方法机件在工程领域那可是相当重要的存在呢,就像一个个小明星,得有合适的方式来表达它们的样子、结构啥的。
一、视图。
视图就像是给机件拍照片啦。

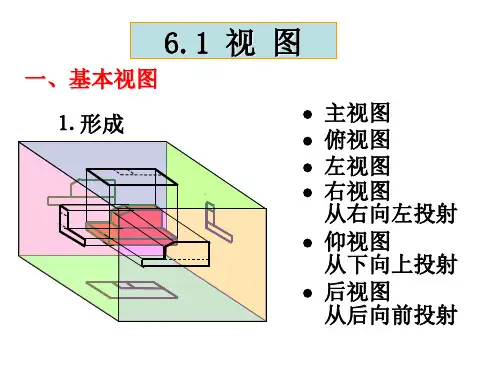

有基本视图,像从不同方向给机件来个特写,正前方的主视图,能让你一眼看到机件前面的模样,还有俯视图、左视图等等,就像从头顶和左边给机件拍照。
这些视图组合起来,就能让你对机件的整体形状有个大致的了解。
而且呀,视图之间还有一些投影规律呢,就像它们之间有个小默契,长对正、高平齐、宽相等,是不是听起来很有趣?就像它们在玩一种整齐划一的小游戏。
二、剖视图。
有时候机件内部结构很复杂,视图看不太清楚,这时候剖视图就闪亮登场啦。
它就像是把机件切开,让你看看里面的构造。
全剖视图呢,就从机件的中间一分为二,把内部结构完全暴露出来,就像打开一个神秘的盒子,把里面的宝藏都展示给你看。
半剖视图就比较含蓄一点,只切开一半,既能看到机件的外部形状,又能看到内部结构,就像犹抱琵琶半遮面的感觉,是不是很俏皮?局部剖视图则是只切开机件的一部分,把最想让你看到的内部结构展现出来,就像在机件上开个小窗户,偷偷看一眼里面的小秘密。
三、断面图。
断面图就像是从机件上切下一片来观察。
有移出断面图,就把切下来的那片单独拿出来给你看,就像从机件身上摘下一片小树叶,然后放在你面前仔细端详。
还有重合断面图,这个更有趣,就直接把断面图和视图重合在一起,就像给机件穿上了一件有特殊图案的衣服,这个图案就是断面图啦。
四、局部放大图。
当机件上有些小细节,小到在普通视图里看不清楚的时候,局部放大图就像一个放大镜一样。
它把那些小细节放大,让你能清楚地看到上面的纹路、小孔之类的。
就像你拿着放大镜看小昆虫身上的花纹一样,很神奇呢。
第四章机件常用的表达方法§4-1 视图一、基本视图及其配置基本投影图:机件向基本投影面投影所得的视图,称为基本投影图,其包括右视图、左视图、前视图、后视图、俯视图和仰视图。
向视图:向视图是可以自由配置的视图二、斜视图和局部视图1. 斜视图:机件向不平行于任何基本投影面的平面投射所得的视图称为斜视图。
画斜视图时应注意:(1)必须在视图上方标出视图的名称“某向”,在相应的视图附近用箭头指明投影方向;(2)斜视图一般按投影关系配置,必要时也可以配置在其它适当位置;(3)在不至引起误解时,允许将视图旋转,并标注“×向旋转”;(4)当已画出需要表达的某一倾斜结构的真实视图后,则通常就用波浪线断开,不画其它视图中已表达清楚的部分。
2、局部视图向基本投影面投影画局部视图时应当注意:a.在一般情况下,应于局部视图的上方标注视图的名称“×向”,并在相应的视图附近用箭头指明投影方向,标注同样的字母;当局部视图按投影关系配置,中间又没有其它图形分开时,可省略标注;b. 局部视图的断裂边界通常用波浪线表示;c. 当局部视图所表示的局部结构是完整的,且外轮廓线又成为封闭时,波浪线可省略不画,如下图中的B向局部视图。
用波浪线作为断裂线时,波浪线不应超过断了机件的轮廓线,应画在机件的实体上,不可画在机件的中空处,如下图中,正误对比说明了波浪线的画法。
正确错误三、旋转视图如下图中摇杆所示,当机件的某一部分倾斜于投影面时,假象将机件的倾斜部分旋转得到与某一选定的基本投影面平行,再向该投影面投影,所得的视图称为旋转视图,旋转视图不需加任何标注。
§4-2 剖视图一、剖视图的基本概念和基本画法为了清楚的表达机件的内部形状,在机械制图中常采用剖视,即假想用剖切面剖开机件,将处在观察者和剖切面之间的部分移去,而将其余部分向投影面投射,所得到的图形称为剖视图。
现在以下图为例,说明画剖视图的步骤:1.确定剖切面位置,图中选取平行于正面的对称面为剖切面;2.画剖视图如上图;3.画剖面符号如图,当图形中的主要轮廓线与水平成45度时,该图形的剖面线应画成与水平方向成30°或60°的平行线,其倾斜的方向仍与其它图形的剖面线一致;4.画剖切符号、投影方向,并标注字母和剖视图的名称。
机件常用的表达方法
〔1〕局部剖视图一般用波浪线将未剖开的视图部分与局部剖部分分开。
波浪线可以看作
局部视图波浪线正确、错误画法局部结构为回转体的局部剖
是机件断裂处的轮廓线。
因此,波浪线不能超出机件的轮廓线,不能穿过中空处,不能与其它图线重合。
〔2〕当被剖切的局部结构为回转体时,允许以该结构的中心线作为局部剖视与视图的分界线。
〔3〕剖切位置明显的局部剖视图可以省略标注。
〔4〕假设中心线与粗实线重合,不宜采用半剖,宜采用局部剖。
剖切平面后面的结构应按原来的位置进行绘制。
(a) (b)
.几个平行的剖切平面
用几个平行于某一基本投影面的剖切平面剖开机件的方法称为阶梯剖。
为了表达上部的小孔和下部的空心圆柱体,只用一个剖切平面是不能表达清楚的,要用两个相互平行的剖切平面,分别通过上部小孔和下部空心圆柱体的轴线,剖开以后把左视图画成剖视图,这样,就可以在同一个剖视图上将小孔和空心圆柱体的结构表达清楚了。
《汽车机械基础项目教程》电子教案
【课题名称】
项目一机械识图基础
【教材版本】
宋晓松冉孟春主编。
21世纪汽车专业“十二五”规划新教材——汽车机械基础项目教程。
天津出版传媒集团,天津科学技术出版社,2014.03。
【知识目标】
1.掌握基本的制图尺寸标注;
2.了解并掌握投影法的原理;
3.掌握正投影、点的投影、直线投影以及平面投影;
4.掌握三视图的形成与投影规律,认识基本几何体的三视图;
5.掌握零件的基本视图(向视图、局部视图和斜视图);
6.了解其他的表达方法。
【任务三机件常用表达方式】
任务描述
表达一个零件时,要根据其本身特点选择适当的视图。
零件形状复杂且不规则时,需要使用不同的表达方法。
本章根据国际规定的画法,介绍机件的各种常用表达方法。
任务分析
主要介绍零件的视图、剖视图、断面图以及其他表达方法。
新授课教案。
