机件的常用表达方法机件在工程领域那可是相当重要的存在呢,就像一个个小明星,得有合适的方式来表达它们的样子、结构啥的。
一、视图。
视图就像是给机件拍照片啦。
有基本视图,像从不同方向给机件来个特写,正前方的主视图,能让你一眼看到机件前面的模样,还有俯视图、左视图等等,就像从头顶和左边给机件拍照。
这些视图组合起来,就能让你对机件的整体形状有个大致的了解。
而且呀,视图之间还有一些投影规律呢,就像它们之间有个小默契,长对正、高平齐、宽相等,是不是听起来很有趣?就像它们在玩一种整齐划一的小游戏。
二、剖视图。
有时候机件内部结构很复杂,视图看不太清楚,这时候剖视图就闪亮登场啦。
它就像是把机件切开,让你看看里面的构造。
全剖视图呢,就从机件的中间一分为二,把内部结构完全暴露出来,就像打开一个神秘的盒子,把里面的宝藏都展示给你看。
半剖视图就比较含蓄一点,只切开一半,既能看到机件的外部形状,又能看到内部结构,就像犹抱琵琶半遮面的感觉,是不是很俏皮?局部剖视图则是只切开机件的一部分,把最想让你看到的内部结构展现出来,就像在机件上开个小窗户,偷偷看一眼里面的小秘密。
三、断面图。
断面图就像是从机件上切下一片来观察。
有移出断面图,就把切下来的那片单独拿出来给你看,就像从机件身上摘下一片小树叶,然后放在你面前仔细端详。
还有重合断面图,这个更有趣,就直接把断面图和视图重合在一起,就像给机件穿上了一件有特殊图案的衣服,这个图案就是断面图啦。
四、局部放大图。
当机件上有些小细节,小到在普通视图里看不清楚的时候,局部放大图就像一个放大镜一样。
它把那些小细节放大,让你能清楚地看到上面的纹路、小孔之类的。
就像你拿着放大镜看小昆虫身上的花纹一样,很神奇呢。
机件常用的表达方法
〔1〕局部剖视图一般用波浪线将未剖开的视图部分与局部剖部分分开。
波浪线可以看作
局部视图波浪线正确、错误画法局部结构为回转体的局部剖
是机件断裂处的轮廓线。
因此,波浪线不能超出机件的轮廓线,不能穿过中空处,不能与其它图线重合。
〔2〕当被剖切的局部结构为回转体时,允许以该结构的中心线作为局部剖视与视图的分界线。
〔3〕剖切位置明显的局部剖视图可以省略标注。
〔4〕假设中心线与粗实线重合,不宜采用半剖,宜采用局部剖。
剖切平面后面的结构应按原来的位置进行绘制。
(a) (b)
.几个平行的剖切平面
用几个平行于某一基本投影面的剖切平面剖开机件的方法称为阶梯剖。
为了表达上部的小孔和下部的空心圆柱体,只用一个剖切平面是不能表达清楚的,要用两个相互平行的剖切平面,分别通过上部小孔和下部空心圆柱体的轴线,剖开以后把左视图画成剖视图,这样,就可以在同一个剖视图上将小孔和空心圆柱体的结构表达清楚了。

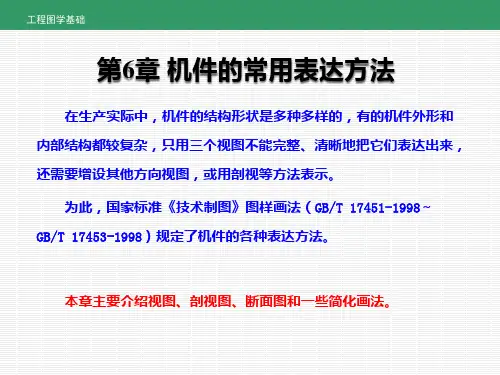

第七章机件的常用表达方法§7-1视图§7-2剖视图§7-3断面图§7-4局部放大图、简化画法和其它规定画法§7-5第三角画法§7-6表达方法综合应用示例§7-1 视图在生产实际中,当机件的形状和结构比较复杂时,如果仍用前面所讲的两视图或三视图,就难于把它们的内外形状准确、完整、清晰地表达出来。
为了满足这些要求,国家标准规定了视图、剖视图、断面图、局部放大图、简化画法和特其它规定画法,本章着重介绍一些常用的表示方法。
技术图样应采用正投影法绘制,并优先采用第一角画法。
绘制技术图样时,应首先考虑看图方便,并根据物体的结构点,选用适当的基本表示法,在完整、清晰表达物体形状的前提下,力求制图简便。
在图中应用粗实线画出物体的可见轮廓,必要时,还可用虚线画出物体的不可见轮廓。
视图通常有基本视图、向视图、局部视图和斜视图。

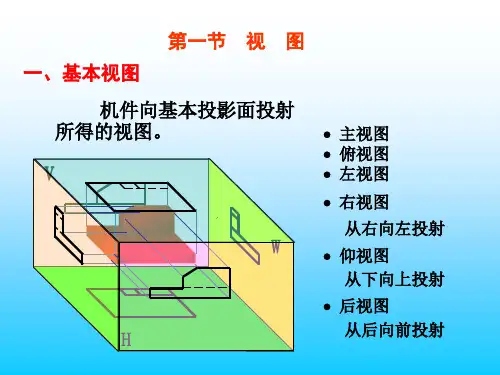

一、基本视图为了将六个基本视图画在同一图纸内,国家标准规定了各投影面的展开方法。
基本视图的配置在表达机件的图样时,不必六个基本视图都画,在明确表示机件的前提下,应使视图的数量最少。
二、向视图三、局部视图局部视图是将物体的某一部分向基本投影面投射所得的视图。
局部视图可按基本视图的配置形式配置,如a 图;也可按向视图的配置形式配置并标注,如b 图。
(a )(b )当局部视图按基本视图的规定位置配置,中间又没有其他图形隔开时,则不必标注,如a 图。
局部视图用波浪线或双折线表示断裂边界,如a 图和b 图A 向视图。
当所表示的局部结构的外轮线成封闭时,则不必画出其断裂边界线,如b 图的B 向视图。
四、斜视图一、剖视图的概念和基本画法剖视图主要用于表达机件被剖开后的原来不可见的结构形状。
当视图中虚线过多,影响到清晰读图和标注尺寸时,常常用剖视图表达。
为了清楚地表达机件的内部结构,假想用剖切面剖开物体,将处在观察者和剖切面之间的部分移去,而将其余部分向投影面投射所得的图形,称为剖视图,简称为剖视。
