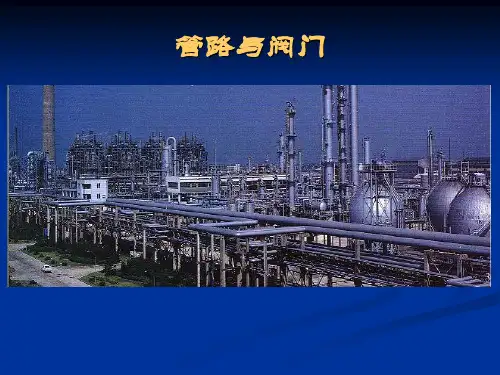

C-管道与阀门

阀门型号编制方法,阀门型号表示方法,标准阀门型号编制说明阀门型号编制方法国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出，按照GB/T1.1-2009给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。

阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。

阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

阀门型号表示方法当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂; 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要;目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂家可按自己的情况制订出编号方法。

一单元、阀门类型（代号）：阀门类型代号（表）类型蝶阀安全阀隔膜阀球阀闸阀止回阀旋塞阀减压阀截止阀过滤器放料阀安全阀代号D A G Q Z H X Y J GL FL A二单元、阀门传动方式（代号）：三、阀门连接方式（代号）：四单元、阀门结构形式（代号）：⑤截止阀、节流阀和柱塞阀结构形式代号⑥隔膜阀结构形式代号⑦旋塞阀结构形式代号⑧安全阀结构形式代号⑨减压阀结构形式代号⑩疏水阀结构形式代号排污阀结构形式代号五单元、阀门密封材质（代号）：六单元、阀门公称压力数值用阿拉伯数字直接表示（MPa）它是MPa的10倍。

七单元、阀门阀体材料(代号)：注：Pg≤16k g f/cm2的灰铸铁阀，Pg≥25kgf/cm2的碳钢阀，省略本代号2 、阀门密封面或衬里材料代号8硬质合金Y9衬胶J10衬铅Q11搪瓷C12渗硼钢P注：1、由阀体直接加工的阀座密封材料代号用“W”表示。

（5） 分区索引图 表达装置范围内的分区情况。
二、管道布置图的视图
1、比例和图幅 一律采用1号图纸， 一般采用1:30，1:50 比例。
2、管道布置图一般只画平面图，局部表达不清时，画剖面、 向视或局部放大。
3、管道平面布置图的配置，按建筑物分层绘制楼板下的建筑 物、所有设备、管道。
4、多层平面图画在一张图纸上，由下到上，由左到右排列， 标注标高。
（3）表达管段与管件、阀门的连接方式。
（4）标准弯头可画成直角或圆角；非标准弯头画成圆角， 并标注弯曲半径。
（5）不同材质管段单独绘制；总管上所有支管、管件都要 在总管管短图上表示。
（6）与坐标轴不平行的偏置管线，用细实线矩形（或长方体） 标 注坐标。
北
x
y
100
（7） 管段图中，如果某条管道，不在同一个管道平面图上， 要标注管道平面图图号。
代号 L
M
N
P
P范围 ≤1.0 ＞1.0 ＞1.6 ＞2.5
≤ １.6 ≤ 2.5 ≤ 4.0
单位MPa
隔热或隔声代号 ( HG20519.30－92) 保温-H 保冷-C 蒸汽伴热-S 水伴热-W 油伴热-O 隔声-N
材料代号 ( HG20519.38－92) A-铸铁 B-碳钢 C- 低碳合金钢 D-合金钢 E-不锈钢 F-有色金属 G-非金属 H-衬里
（4） 标注车间分区、附房的名称。
（二）设备（动、静）的图示
（1）用细实线按比例画出设备的轮廓（图例）或设备基础，标 注定位尺寸。
（2）画出设备的全部管口，标注位号，支撑点的标高POS或 EL。
（3）用 5×5细实线框标注管口代号，标注管口的定位尺寸。
顶底 bc
d
a 400

PID图规范PID图图纸规格采用1号图纸规格(594 mm×841 mm),并用多张1号图分开表示。

每张图纸的有关部分均应相互衔接,完善地表示出整个生产过程。

少数物流和控制关系来往密切且内容较多,表示在一张1号图中太挤的情况下,可按图纸延长的标准加长1/4或1/2。

PID图的内容应根据工艺流程图和公用工程流程图的要求,详细地表示装置的全部设备、仪表、管道和其他公用工程设施,具体内容如下:a) 全部设备;b) 全部仪表(包括控制、测量及计算机联结);c) 所有管道、阀门(低高点放空除外)、安全阀、大小头及部分法兰;d) 公用工程设施、取样点、吹扫接头;e) 工艺、仪表、安装等特殊要求。

PID图中设备画法编号例如E-1由三台换热器并联操作,其编号分别为E-1A,E-1B,E-1C(或E-1A/B/C);如P-1为两台泵(一台操作,一台备用),其编号为P-1A,P-1B(或P-1A/B)。

用细实线画出装置全部操作和备用的设备,在设备的邻近位置(上下左右均可)注明编号(下画一粗实线)、名称及主体尺寸或主要特性。

编号及名称应与工艺流程图相一致,编号方法与“工艺流程图”2.4.2规定相同。

但同一作用的设备由多台组成(或备用)时,可在编号数字后加A,B,C。

设备的主体尺寸或特性的标注方法按不同外型或特性规定如下:a) 立式圆筒型:内径ID×切线至切线高T/T,mm,b) 卧式圆筒型:内径ID×切线至切线长T/T,mm,c) 长方型:长×宽×高,mm,d) 加热及冷换设备:标注编号、名称及其特性(热负荷、及传热面积)e) 机泵,设备大小可不按比例画,但应尽量有相对大小的概念,有位差要求的设备,应表示其相对高度位置,例如热旁路控制流程中的冷凝器和回流罐。

设备内部构件的画法与PFD图规定要求相同。

相同作用的多台设备应全部予以表示,并按生产过程的要求表示其并联或串联的操作方式。

塑料管材、管件及阀门国家标准(行业标准)目录全国塑料制品标准化技术委员会塑料管材、管件及阀门分技术委员会2006年10月标准号标准名称序号1. GB/T 4217－2001 流体输送用热塑性塑料管材公称外径和公称压力2. GB/T4219－1996 化工用硬聚氯乙烯（PVC-U）管材3. GB/T 5836.1－2006 建筑排水用硬聚氯乙烯(PVC-U)管材4. GB/T 5836.2－2006 建筑排水用硬聚氯乙烯（PVC-U）管件5. GB/T6111－2003 流体输送用热塑性塑料管材耐内压试验方法6. GB/T 6671－2001 热塑性塑料管材纵向回缩率的测定7. GB/T8801－1988 硬聚氯乙烯（PVC-U）管件坠落试验方法8. GB/T 8802－2001 热塑性塑料管材、管件维卡软化温度的测定9. GB/T 8803－2001 注射成型硬质聚氯乙烯（PVC-U）、氯化聚氯乙烯（PVC-C）、丙烯腈－丁二烯－苯乙烯三元共聚物（ABS）和丙烯腈－苯乙烯－丙烯酸三元共聚物（ASA）管件热烘箱试验方法10. GB/T8804.1－2003 热塑性塑料管材拉伸性能试验方法第1部分：试验方法总则11. GB/T8804.2－2003 热塑性塑料管材拉伸性能试验方法第2部分：硬聚氯乙烯(PVC-U)、氯化聚氯乙烯和高抗冲聚氯乙烯管材12. GB/T8804.3－2003 热塑性塑料管材拉伸性能试验方法第3部分：聚烯烃类管材13. GB/T9647－2003 热塑性塑料管材环刚度的测定14. GB/T 10002.1－2006 给水用硬聚氯乙烯(PVC-U)管材15. GB/T10002.2－2003 给水用硬聚氯乙烯（PVC-U）管件16. GB/T10010－1988 医用软聚氯乙烯管材17. GB/T 10798－2001 热塑性塑料管材通用壁厚表18. GB/T13021－1991 聚乙烯管材和管件炭黑含量的测定19. GB/T13526－1992 硬聚氯乙烯（PVC-U）管材二氯甲烷浸渍试验方法20. GB/T 13663－2000 给水用聚乙烯（PE）管材21. GB/T13663.2-2005 给水用聚乙烯（PE）管道系统第2部分:管件22. GB/T 13664－2006 低压输水灌溉用硬聚氯乙烯(PVC-U)管材23. GB/T 14152－2001 热塑性塑料管材耐外冲击性能试验方法时针旋转法24. GB15558.1－2003 燃气用埋地聚乙烯（PE）管道系统 第1部分: 管材25. GB 15558.2－2005 燃气用聚乙烯（PE）管道系统第2部分:管件26. GB/T15560－1995 流体输送用塑料管材液压瞬时爆破和耐压试验方法27. GB/T 15819－2006 灌溉用聚乙烯(PE)管材由插入式管件引起环境应力开裂敏感性的试验方法和技术要求28. GB/T15820－1995 聚乙烯压力管材与管件连接的耐拉拔试验29. GB/T16800－1997 排水用芯层发泡硬聚氯乙烯（PVC-U）管材30. GB/T 18042－2000 热塑性塑料管材蠕变比率的试验方法31. GB/T 18251－2000 聚烯烃管材、管件和混配料中颜料或炭黑分散的测定方法32. GB/T 18252－2000 塑料管道系统用外推法对热塑性塑料管材长期静液压强度的测定33. GB/T 18474－2001 交联聚乙烯（PE-X）管材与管件交联度的试验方法34. GB/T 18475－2001 热塑性塑料压力管材和管件用材料分级和命名总体使用（设计）系数35. GB/T 18476－2001 流体输送用聚烯烃管材耐裂纹扩展的测定切口管材裂纹慢速增长的试验方法（切口试验）36. GB/T 18477－2001 埋地排水用硬聚氯乙烯（PVC-U）双壁波纹管材37. GB/T18742.1－2002冷热水用聚丙烯管道系统第1部分：总则38. GB/T18742.2－2002 冷热水用聚丙烯管道系统第2部分：管材39. GB/T18742.3－2002 冷热水用聚丙烯管道系统第3部分：管件40. GB/T 18743－2002 流体输送用热塑性塑料管材简支梁冲击试验方法41. GB/T 18991－2003 冷热水系统用热塑性塑料管材和管件42. GB/T18992.1－2003 冷热水用交联聚乙烯（PE-X）管道系统第1部分：总则；43. GB/T 18992.2－2003 冷热水用交联聚乙烯（PE-X）管道系统第2部分：管材；44. GB/T 18993.1－2003 冷热水用氯化聚氯乙烯（PVC-C）管道系统第1部分：总则45. GB/T 18993.2－2003 冷热水用氯化聚氯乙烯（PVC-C）管道系统第2部分：管材46. GB/T18993.3－2003 冷热水用氯化聚氯乙烯（PVC-C）管道系统第3部分：管件47. GB/T 18997.1－2003 铝塑复合压力管铝管搭接焊式铝塑管48. GB/T 18997.2－2003 铝塑复合压力管铝管搭对焊式铝塑管49. GB/T18998.1－2003 工业用氯化聚氯乙烯（PVC-C）管道系统第1部分：总则50. GB/T 18998.2－2003 工业用氯化聚氯乙烯（PVC-C）管道系统第2部分：管材51. GB/T18998.3－2003 工业用氯化聚氯乙烯（PVC-C）管道系统第3部分：管件52. GB/T 19278－2003 热塑性塑料管材、管件及阀门通用术语及其定义53. GB/T 19279－2003 聚乙烯管材耐慢速裂纹增长锥体试验方法54. GB/T 19280－2003 流体输送用热塑性塑料管材耐快速裂纹扩展(RCP)的测定小尺寸稳态试验(S4试验)55. GB/T19471.1－2004 聚氯乙烯（PVC-U）管材用弹性密封圈式承口接头-偏角密封试验方法56. GB/T19471.2－2004 聚氯乙烯（PVC-U）管材用弹性密封圈式承口接头-负压试验方法57. GB/T19472.1－2004 埋地用聚乙烯（PE）结构壁管道系统第1部分：聚乙烯双壁波纹管材58. GB/T19472.2－2004 埋地用聚乙烯（PE）结构壁管道系统第2部分：聚乙烯缠绕结构壁管材59. GB/T19473.1－2004 冷热水用聚丁烯(PB)管道系统 第1部分: 总则60. GB/T19473.2－2004 冷热水用聚丁烯(PB)管道系统第2部分: 管材61. GB/T19473.3－2004 冷热水用聚丁烯(PB)管道系统 第3部分: 管件62. GB/T 19712－2005 塑料管材和管件 聚乙烯（PE）鞍形旁通 抗冲击试验方法63. GB/T 19806－2005 塑料管材和管件 聚乙烯电熔组件的挤压剥离试验64. GB/T 19807－2005塑料管材和管件聚乙烯管材和电熔管件组合试件的制备65.GB/T 19808－2005 塑料管材和管件 公称外径大于或等于90mm的聚乙烯电熔组件的拉伸剥离试验66.GB/T 19809－2005 塑料管材和管件 聚乙烯（PE）管材/管材或管材/管件热熔对接组件的制备67.GB/T 19810－2005 聚乙烯(PE)管材和管件 热熔对接接头拉伸强度和破坏形式的测定68.GB/T 19993－2005 冷热水用热塑性塑料管道系统 管材管件组合系统热循环试验方法69. GB/T 20201－2006灌溉用聚乙烯(PE)压力管机械连接管件70.GB/T 20207.1－2006 丙烯腈－丁二烯－苯乙烯（ABS）压力管道系统第1部分：管材71.GB/T 20207.2－2006 丙烯腈－丁二烯－苯乙烯（ABS）压力管道系统第2部分：管件72. GB/T 20221－2006 无压埋地排污、排水用硬聚氯乙烯(PVC-U)管材73. QB/T 1916－2004 硬聚氯乙烯（PVC-U）双壁波纹管材74. QB/T1929－2006 埋地给水用聚丙烯(PP)管材75. QB/T1930－2006 给水用低密度聚乙烯管材76. QB/T 2479－2005 埋地式高压电力电缆用氯化聚氯乙烯（PVC-U）套管77. QB/T2480－2000 建筑用硬聚氯乙烯（PVC-U）雨落水管材及管件78. QB/T 2568－2002 硬聚氯乙烯（PVC-U）塑料管道系统用溶剂型胶粘剂79. QB/T2667.1－2004 地下通信管道用多孔塑料管材第1部分：PVC-U多孔管材80. QB/T2667.2－2004 地下通信管道用多孔塑料管材第2部分：PE多孔管材81. QB/T2668－2004 超高分子量聚乙烯管材82. QB/T2782－2006 埋地用硬聚氯乙烯（PVC-U）加筋管材83. QB/T2783－2006 埋地钢塑复合缠绕排水管材84. QB/T3801－1999 化工用硬聚氯乙烯管材的腐蚀度试验方法85. QB/T3802－1999 化工用硬聚氯乙烯（PVC-U）管件86. QB/T3803－1999 喷灌用低密度聚乙烯管材。
