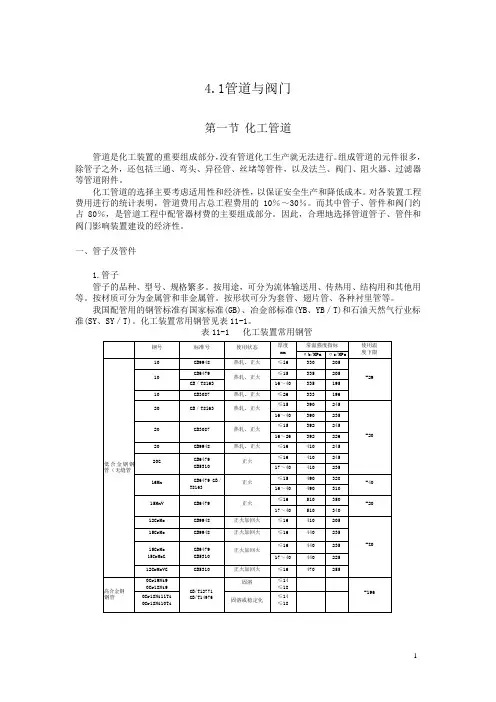

4.1管道与阀门第一节化工管道管道是化工装置的重要组成部分，没有管道化工生产就无法进行。
组成管道的元件很多，除管子之外，还包括三通、弯头、异径管、丝堵等管件，以及法兰、阀门、阻火器、过滤器等管道附件。
化工管道的选择主要考虑适用性和经济性，以保证安全生产和降低成本。
对各装置工程费用进行的统计表明，管道费用占总工程费用的 10％～30％。
而其中管子、管件和阀门约占 80％，是管道工程中配管器材费的主要组成部分。
因此，合理地选择管道管子、管件和阀门影响装置建设的经济性。
一、管子及管件1.管子管子的品种、型号、规格繁多。
按用途，可分为流体输送用、传热用、结构用和其他用等。
按材质可分为金属管和非金属管。
按形状可分为套管、翅片管、各种衬里管等。
我国配管用的钢管标准有国家标准(GB)、冶金部标准(YB、YB／T)和石油天然气行业标准(SY、SY／T)。
化工装置常用钢管见表11-1。
表11-1 化工装置常用钢管化工装置中常用的非金属管主要有聚氯乙烯管(PVC 管)、聚乙烯管(PE)、聚丙烯管(PP)、玻璃钢管(FPR)、聚氯乙烯／玻璃钢复合管(PVC／FRP)、聚丙烯／玻璃钢复合管(PP／FRP)、不透性石墨管以及钢塑复合管。
选择时主要应根据所输送介质的特性(腐蚀、磨蚀等)，以及电绝缘、阻力降等要求。
由于非金属管的标准化程度不如钢管高，选用时要注意各制造厂在制造工艺、尺寸规格、各种性能等方面的差异。
下面简要介绍几种非金属管。
(1)聚氯乙烯管(PVC 管)聚氯乙烯管广泛应用于石油化工、冷却水等领域，具有良好的耐腐蚀性能、机械加工性能和力学性能。
PVC 管的适用温度范围为-l5～60℃，低于下限温度使用时容易开裂，高于上限温度使用时发生软化。
PVC 管主要应用于输送某些腐蚀性流体，不宜用于输送可燃、剧毒和含有固体颗粒的流体。
通常PVC 管可分为0.5，0.6，1.0 和1.6 MPa 四个压力等级。
采用承插黏接联结方式的挤压成型的硬聚氯乙烯管的适用压力较高。
