焊接工程监理细则

  • 格式：doc
  • 大小：138.00 KB
  • 文档页数：10

焊接工程监理细则(总9页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除北京市生活垃圾综合处理厂焊接监理细则编制单位：北京建设监理有限公司编制：审批：编制日期： 2015年7 月10 日目录1、工程概况 (01)2、编写依据 (01)3、监理范围及内容 (01)4、监理目标 (02)5、监理流程 (02)6、监理措施 (03)附录Ⅰ中、低压管道焊接质量控制点内容 (07)附录Ⅱ高温、高压管道焊接质量控制点内容 (08)附录Ⅲ焊接金属检验质量控制点内容 (09)1、工程概况本工程设计规模日焚烧处理生活垃圾600吨，焚烧线采用2台600t/d机械炉排炉，2台装机容量20MW凝汽式汽轮发电机组；烟气净化采用“SNCR+半干法（Ca(OH)2）＋干法（NaHCO3）+活性炭喷射+袋式除尘器+SCR+防白烟”的净化工艺；设置烟气在线监测装置。

2、编写依据2.1 工程监理规划2.2 建设工程监理规范 GB50319-20132.3 锅炉安全技术监察规程 TSG G0001-20122.4 火力发电厂金属技术监督规程 DL438-20092.5 焊工技术考核规程 DL678-20122.6 特种设备焊接操作人员考核细则 TSG Z6002-20102.7 火力发电厂焊接技术规程 DL/T869-20122.8 焊接工艺评定规程 DL/T868-20122.9 电力建设施工质量验收及评价规程第7部分：焊接 DL/T5210.7-20102.10火力发电厂异种钢焊接技术规程 DL/T752-20102.11电站钢结构焊接通用技术文件 DL/T678-20132.12火力发电厂焊接热处理技术规程 DL/T 819-20102.13钢制承压管道对接焊接接头射线检验技术规程 DL/T 821-20022.14管道焊接接头超声波检验技术规程 DL/T 820-20022.15设计图对焊接的要求2.16施工组织总设计3. 监理内容及范围3.1 监理范围3.1.1 与安装工程有关的全部焊接工程3.1.2 与焊接工程相关的热处理、金属检验工程3.1.3 设备、原材料的材质监督及安装过程中所有金属监督项目均属监理范围3.2 监理内容3.2.1 对焊接工程施工的质量、进度、安全、投资进行有效控制3.2.2 配合好合同管理，信息管理工作，从焊接管理角度上协调各参建方的关系4、监理目标在计划的进度目标内完成合同规定的监理目标，以一流的成果赢得业主的满意。

确保分项工程焊接合格率100%，分部优良率95%以上，受监焊口一次合格率达到95%以上。

整个工程不发生错用焊接材料现象。

锅炉水压试验和整套启动一次成功。

5、监理流程焊接监理工作流程具体描述如下：[1] 提出文件、计划(1) 焊接人员（焊接技术员、质检员、焊接检验、试验人员、热处理工、焊工）的持证情况一览表，上岗前考试一览表和合格（资格）证件，职责分工及其工作程序。

(2) 焊接材料（焊条、焊丝等）使用前的监理确认报验单。

(3) 焊接施工组织设计、焊接方案、质量检查计划、焊条（丝）使用管理制度。

[2] 监理工程师审核确认(1) 审查焊接施工组织设计、质保体系是否健全；场所环境条件是否能保证焊接质量；安全文明施工；质量预控措施是否得当；焊接工艺方法是否可行；技术是否先进、是否符合现场焊接条件、是否经济合理；焊接设备、试验等计量设备有效控制；焊接材料管理制度是否能保证不混用不错用。

(2) 焊接人员是否持证上岗；合格项目是否在有效期内；焊接人员职责分工是否明确；工作程序运行是否正常有效。

(3) 审核焊接材料（外观质量、质量说明书）是否符合有关标准或技术条款的有关规定，符合后监理工程师签发同意使用监理意见。

[3] 承包方实施，监理方监督(1) 焊接施工过程包括：坡口加工→对口→固定→预热→施焊→自检→热处理→检验，对每道工序符合要求后方可进行下道工序。

监理工程师对过程进行检查巡视，必要时对焊接质量进行抽检。

(2) 对每项焊接施工首只焊口监理工程师进行现场全过程旁站监督，除此以外，采取随时平行检验。

(3) 监督焊接材料入库、保管、烘干、发放是否符合管理制度要求，是否做到跟踪控制。

(4) 对于违反焊接工艺及安全措施等行为及时纠正。

[4] 承包方提供自检报告(1) 一、二、三级质量验评记录在该项目阶段性检查时，提供监理部。

(2) 四级质量验评记录，于项目四级检查时提供给监理部。

[5] 监理方签认(1) 监理工程师对一、二、三级质量验评项目进行抽查。

(2) 监理工程师对四级验评项目进行验收。

(3) 对不合格项监理工程师签发《整改通知单》，返修后再评定签认。

6、监理措施6.1 质量控制是一种重要管理活动。

以质量目标为中心，工程施工规范、质量验收标准为依据，对施工单位的施工质量分事前、事中、事后进行控制。

6.1.1 事前控制“评定”但改变规定重要参数时，不得在工程中采用施焊。

“焊接和试验人员统计报表”报监理部进行核实。

焊工同时须经上岗前考试合格后方准上岗。

操作人员在现场施工，必须佩戴胸卡，随时接受查验。

6.1.2 事中控制a. 对承包单位的焊接工程一、二、三级自检系统进行监督，使其发挥良好的作用，对不能胜任的质量控制人员，要求承包方更换。

b. 监督焊接、热处理、光谱、无损探伤等各工序质量控制，将各种影响焊接质量的因素自始至终纳入质量管理范围，及时检查与审核承包方提交的焊接质量统计资料。

a. 焊接监理师对每项新开工首批（只）焊口进行全过程旁站，对其检验结果作为停工待查点“H”，待检验项目全部合格并签证同意继续施焊。

b. 对容易产生延迟裂纹的钢材焊后应立即热处理，否则应做后热处理。

其他钢材在焊后24小时内进行热处理。

c. 焊接、热处理、无损检验等各道工序经自检后，须有关人员签认方可移交下道工序，以此类推。

焊接监理师对其资料和实物进行抽查和验收，对不按规定执行的工序，应重新检验。

a. 焊接施工过程各个环节控制是保证焊接接头整体质量的所在。

焊接监理师不仅只限于检查巡视，还应对关键环节利用设备仪器进行监控检查，如材料光谱、热处理温度、接头硬度、无损探伤检验等。

对有怀疑项目进行复检或向监理部提请抽查或平行检验。

b. 焊接监理师经常地、有目的地对承包单位的焊接施工过程进行巡视检查，大体概括有几个方面：(1) 是否按照设计文件，施工规范和批准的施工方案施工。

(2) 是否使用合格材料，焊接设备能否满足工艺质量要求。

(3) 焊接管理人员，尤其是质检人员是否到岗到位。

(4) 焊接和试验人员技术水平、操作条件是否满足工艺操作要求，是否持证上岗。

(5) 施焊环境是否对接头质量产生不利影响，是否保证安全施工。

c. 隐蔽工程（地下管线等）由承包方质量管理部门经三级检查验收合格后，持验评记录向焊接监理师申请验收，符合要求后签证进行下道工序。

检查如发现未具备验收或记录不完整、失真，监理工程师应拒签，并责令承包单位进行返工处理。

d. 对施工过程中出现的质量缺陷，焊接监理师及时下达《整改通知单》，要求承包单位整改，并检查整改结果。

如发现存在重大质量隐患，有可能造成质量事故或已造成质量事故时，通过总监理师及时下达工程暂停令，要求承包单位停工整改。

a. 耐热钢部件焊后应对焊缝金属按照《火力发电厂金属光谱分析导则》进行光谱分析复查。

(1) 锅炉受热面管子不少于10%，若发现错用焊材，则应对该项目焊缝金属进行100%光谱分析复查。

(2) 其它管子及管道进行100%光谱分析复查检验单位应按月或部件完成情况，向监理部提供检验质量报表。

a. 外观检查不合格的焊缝，不容许进行其他项目检查，但可进行修补，修补合格后复检。

b. 焊接接头热处理的硬度超过规定值时，应按班次加倍复检。

当加倍复检仍有不合格者时，应进行100%复查，并在查明原因后，对不合格接头重新热处理。

c. 合金钢焊缝光谱复查，发现错用焊条（丝），应对当班焊接的焊缝进行100%复查。

错用焊条（丝）的焊缝应查明原因后返工。

d. 无损检验若有不合格时，按规定应对焊工当日的同一批焊接接头中按不合格焊口数加倍检验，加倍检验中仍有不合格时，则该批接头评为不合格，监理工程师对不合格焊口处理，要求承包方查明原因，采取对策，经监理工程师确认后进行返修，返修后应重新进行检验。

对于重大不合格焊口事件，监理工程师应报请总监理师和业主。

6.1.3 事后控制焊接工程施工除执行DL/T869-2012和有关规程、规范及设计图的要求外，具体质量验评工作应按《电力建设施工质量验收及评价规程第7部分：焊接》DL/T5210.7-2010执行。

焊接作为分项工程的一道重工序，参与有关专业分项工程联评或单独评定。

a. 焊接综合质量等级优良率b. 无损探伤一次合格率c. 焊口水压试验泄漏情况综合质量评定由总监（副总监）负责审定。

6.2 进度控制6.2.1 监理工程师对进度计划实施情况检查、分析，当实际进度滞后于计划进度时，监理师应书面通知承包单位分析滞后原因，并采取纠正措施。

a. 组织措施：督促承包方增加合格焊工，增加焊机的数量，增加每日的工作时间。

b. 技术措施：建议承包方采用先进工艺、新技术、先进设备施工。

c. 经济措施：实行奖、罚。

6.2.2 当实际进度严重滞后于计划进度时，应及时报总监理师，由总监理师与建设单位商定采取进一步措施。

注：监理师对每项工程焊接首只焊口施工全过程进行现场见证，其余对承包单位按控制方法进行抽查和抽检，必要时对某项进行平行检验。

H——停工待检点 W——现场见证点 P——作业前预检。

合集下载

某单层钢结构工程监理细则

某单层钢结构工程监理细则

某单层钢结构工程监理细则1. 前言本文档旨在为某单层钢结构工程建设监理提供细则，以保证工程质量，确保工程顺利完成。

监理人员应遵从以下细则，对工程进行严格监督和检查。

2. 监理范围本次监理任务涉及钢结构工程的材料进场、施工监控、施工质量控制、验收和竣工验收等环节。

3. 监理任务3.1 材料进场监理人员应在材料进场前进行验收，确保材料符合施工图纸要求，并检查材料的安全保护措施是否到位。

3.2 施工监控1.钢结构安装前，监理人员应检查钢结构吊装固定是否符合工程图纸和安装工艺要求。

2.监理人员应密切关注钢结构安装过程中的安全事项，如人员防护、高空防护等。

3.钢结构焊接前，监理人员应检查基础缺陷、支撑不稳定、结构变形等是否有解决措施，以保证焊接时的安全。

4.监理人员应指导施工方应用正确的安全规范和施工工艺，如焊接工艺、防腐涂料、防风险管理等。

3.3 施工质量控制1.监理人员应密切监督钢结构材料加工生产过程中的质量控制，如材料试验、成品检验等。

2.钢结构的安装、钻洞、切割等相关施工过程中，监理人员应把控施工质量，避免出现施工质量缺陷。

3.钢结构整体组装完成后，监理人员应对安装位置、连接点、垂直度等进行严格检查，确保其满足施工图纸要求。

3.4 验收和竣工验收1.在钢结构竣工验收之前，监理人员应检查施工方是否达到了验收标准，包括质量、安全等方面。

2.监理人员应组织验收人员对钢结构进行细致而全面的检查，可以选择现场验收或打样验收。

3.验收完成后，监理人员应及时向业主提交验收报告，确保工程竣工验收合格。

4.本文档针对某单层钢结构工程监理提供了一系列细则，监理人员应严格遵从，尽最大的努力确保工程施工质量、安全达到标准。

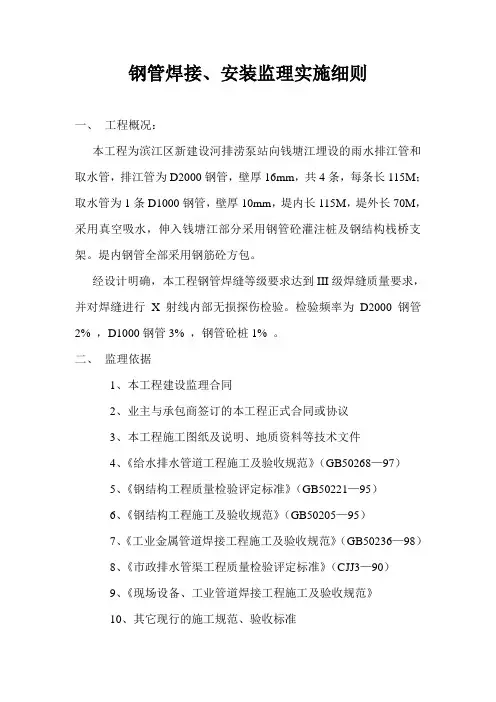

钢管焊接监理细则
