角接触球轴承工作游隙计算角接触球轴承是一种常用的轴承类型，其特点是能够承受较大的径向和轴向载荷。
在角接触球轴承的工作过程中，游隙是一个重要的参数，它对轴承的运行性能和寿命有着直接的影响。
游隙是指轴承内圈和外圈之间的间隙，也可以理解为内圈和外圈的相对运动量。
角接触球轴承的游隙是通过调整内圈和外圈之间的间隙来实现的。
正确的游隙设置能够保证轴承在工作时具有适当的刚度和灵活性。
角接触球轴承的游隙计算是一个复杂的过程，需要考虑多个因素。
首先，我们需要确定轴承的类型和尺寸。
不同类型和尺寸的角接触球轴承具有不同的游隙范围。
其次，我们需要考虑轴承在运行时的工作温度和负载情况。
轴承在运行时会因为热胀冷缩而产生变形，这也会影响游隙的大小。
此外，轴承在承受负载时会有一定的弹性变形，这也需要考虑在游隙的计算中。
通常情况下，角接触球轴承的游隙可以通过下列步骤来计算。
首先，在确定轴承类型和尺寸后，可以参考轴承制造商提供的游隙范围表来初步选择游隙。
然后，根据轴承所在的工作温度和负载情况，通过查找相关的修正因子表，计算修正系数。
最后，将初步选择的游隙值与修正系数相乘，得到最终的游隙值。
在进行游隙计算时，需要注意以下几点。
首先，游隙的计算应该满足轴承的使用要求。
一般来说，游隙值越小，轴承的刚度越大，适合承受较大的负载。
但是，如果游隙值过小，可能会影响轴承的灵活性和运转平稳性。
因此，在选择游隙值时，需要综合考虑轴承的使用条件和性能要求。
其次，游隙的计算应尽量准确。
如果游隙值过大或者过小，都会对轴承的工作性能产生不利影响。
角接触球轴承的游隙计算对于轴承的工作性能和寿命具有重要的影响。
正确的游隙设置可以保证轴承在工作时具有适当的刚度和灵活性。
在进行游隙计算时，需要考虑轴承的类型和尺寸、工作温度和负载情况等因素，并参考相关的修正因子表进行计算。
游隙的选择要综合考虑轴承的使用条件和性能要求。
只有合理设置游隙，才能确保角接触球轴承的正常运行和长寿命。
轴承的刚度影响轴承安装的的刚度及主轴系统的刚度，从而影响机床的加工精度。轴承的
刚度取决它的类型和尺寸，最主要的取决与：
滚动体的类型（滚子或球）
滚动体的数量和尺寸
接触角
由于滚子轴承其滚子与滚道接触面较大，所以滚子轴承的刚度比球轴承的刚度好。滚动
体的数量比滚动体的尺寸更大影响轴承的刚度。增加球或滚子的数量而增加轴承刚度比
增加滚动体尺寸而增加刚度要大的多。由于精密轴承的直径系列是“0”或“19”系列，
滚动体的数量可以增加很多，所以轻系列的轴承有很高的刚度。若要求较高的径向刚度
则要使用接触角较小的轴承。若要求较高的轴向刚度时则要选用接触角较大的轴承。使
两个或多个轴承组配在一起可以增加轴承的刚度。角接触球轴承提供了各种组配方式可
供选用。轴承的刚度也可以通过予紧来提高

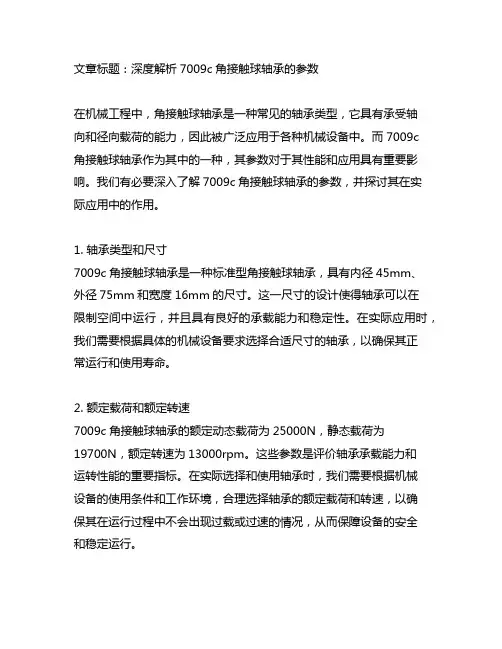

文章标题：深度解析7009c角接触球轴承的参数在机械工程中，角接触球轴承是一种常见的轴承类型，它具有承受轴向和径向载荷的能力，因此被广泛应用于各种机械设备中。
而7009c角接触球轴承作为其中的一种，其参数对于其性能和应用具有重要影响。
我们有必要深入了解7009c角接触球轴承的参数，并探讨其在实际应用中的作用。
1. 轴承类型和尺寸7009c角接触球轴承是一种标准型角接触球轴承，具有内径45mm、外径75mm和宽度16mm的尺寸。
这一尺寸的设计使得轴承可以在限制空间中运行，并且具有良好的承载能力和稳定性。
在实际应用时，我们需要根据具体的机械设备要求选择合适尺寸的轴承，以确保其正常运行和使用寿命。
2. 额定载荷和额定转速7009c角接触球轴承的额定动态载荷为25000N，静态载荷为19700N，额定转速为13000rpm。
这些参数是评价轴承承载能力和运转性能的重要指标。
在实际选择和使用轴承时，我们需要根据机械设备的使用条件和工作环境，合理选择轴承的额定载荷和转速，以确保其在运行过程中不会出现过载或过速的情况，从而保障设备的安全和稳定运行。
3. 精度等级和预紧力7009c角接触球轴承的精度等级为P4，预紧力为80N。
精度等级和预紧力对于轴承的转动精度、刚度和稳定性有重要影响。
在实际安装和使用轴承时，我们需要根据设备的要求和工作情况，合理调整轴承的预紧力，并且在安装过程中严格控制轴承的安装精度，以确保其性能和使用寿命。
总结回顾通过对7009c角接触球轴承参数的深入了解，我们可以清晰地认识到其在机械设备中的重要作用。
在实际应用中，我们需要根据设备的要求和工作条件，合理选择和使用轴承，确保其性能和稳定运行。
值得注意的是，轴承的参数不是孤立存在的，而是与其他部件和工况相互影响的，因此选型时需进行综合考虑。
个人观点和理解作为一名机械工程师，我深知轴承在机械设备中的关键作用，特别是对于高速旋转和高精度要求的设备，轴承的选择和使用更加重要。

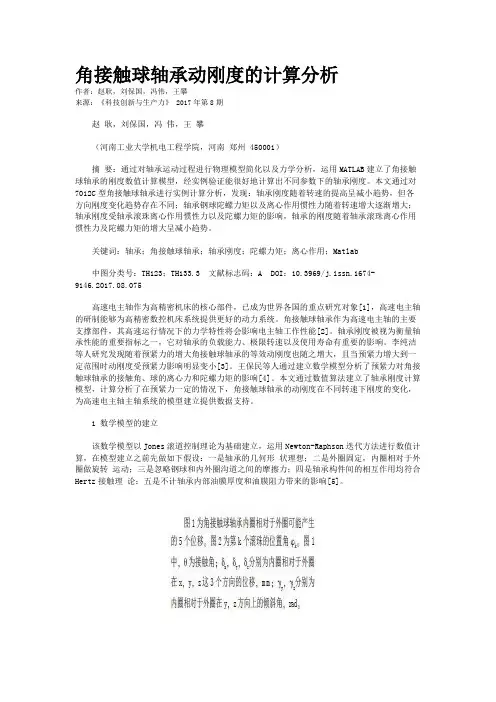

角接触球轴承动刚度的计算分析作者：赵耿，刘保国，冯伟，王攀来源：《科技创新与生产力》 2017年第8期赵耿，刘保国，冯伟，王攀（河南工业大学机电工程学院，河南郑州 450001）摘要：通过对轴承运动过程进行物理模型简化以及力学分析，运用MATLAB建立了角接触球轴承的刚度数值计算模型，经实例验证能很好地计算出不同参数下的轴承刚度。
本文通过对7012C型角接触球轴承进行实例计算分析，发现：轴承刚度随着转速的提高呈减小趋势，但各方向刚度变化趋势存在不同；轴承钢球陀螺力矩以及离心作用惯性力随着转速增大逐渐增大；轴承刚度受轴承滚珠离心作用惯性力以及陀螺力矩的影响，轴承的刚度随着轴承滚珠离心作用惯性力及陀螺力矩的增大呈减小趋势。
关键词：轴承；角接触球轴承；轴承刚度；陀螺力矩；离心作用；Matlab中图分类号：TH123；TH133.3 文献标志码：A DOI：10.3969/j.issn.1674-9146.2017.08.075高速电主轴作为高精密机床的核心部件，已成为世界各国的重点研究对象[1]，高速电主轴的研制能够为高精密数控机床系统提供更好的动力系统。
角接触球轴承作为高速电主轴的主要支撑部件，其高速运行情况下的力学特性将会影响电主轴工作性能[2]。
轴承刚度被视为衡量轴承性能的重要指标之一，它对轴承的负载能力、极限转速以及使用寿命有重要的影响。
李纯洁等人研究发现随着预紧力的增大角接触球轴承的等效动刚度也随之增大，且当预紧力增大到一定范围时动刚度受预紧力影响明显变小[3]。
王保民等人通过建立数学模型分析了预紧力对角接触球轴承的接触角、球的离心力和陀螺力矩的影响[4]。
本文通过数值算法建立了轴承刚度计算模型，计算分析了在预紧力一定的情况下，角接触球轴承的动刚度在不同转速下刚度的变化，为高速电主轴主轴系统的模型建立提供数据支持。
1 数学模型的建立该数学模型以Jones滚道控制理论为基础建立，运用Newton-Raphson迭代方法进行数值计算，在模型建立之前先做如下假设：一是轴承的几何形状理想；二是外圈固定，内圈相对于外圈做旋转运动；三是忽略钢球和内外圈沟道之间的摩擦力；四是轴承构件间的相互作用均符合Hertz接触理论；五是不计轴承内部油膜厚度和油膜阻力带来的影响[5]。
